Circuit Rhythm Inclui um mixer de oito canais para permitir que você ajuste o volume de cada faixa em relação às outras. Por padrão, todas as faixas tocam em um nível de volume de 100 (unidades arbitrárias, intervalo de 0 a 127), deixando você com o Volume Mestre controlar para ajustar o nível de saída conforme necessário.

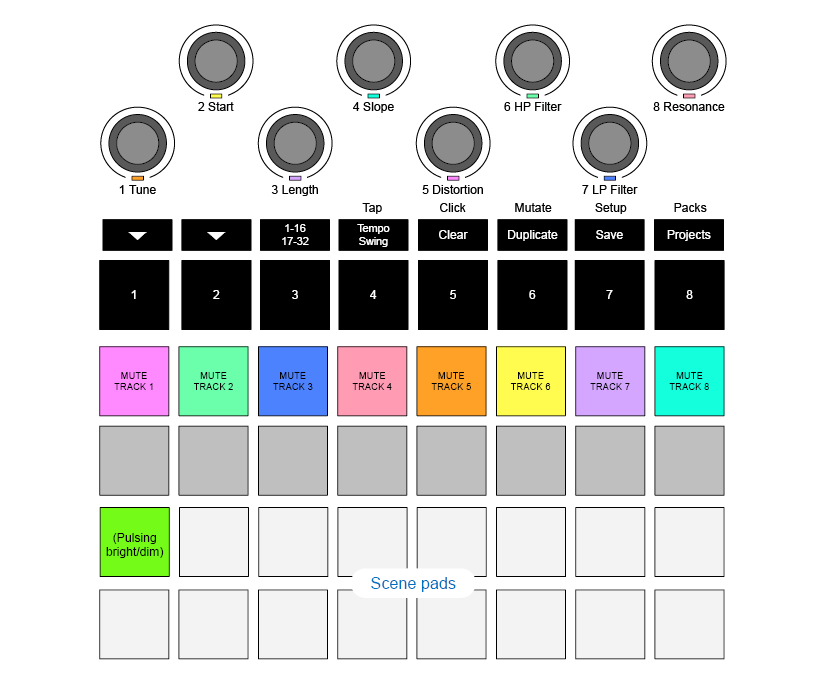

Imprensa Misturador abrir Visualização do Mixer:
Os pads iluminados na Linha 1 são botões de Mudo para cada faixa. Pressione um pad para impedir que o sequenciador acione as amostras de uma faixa e a automação de CC; isso, por sua vez, silenciará a faixa. Pressione novamente para ativar o mudo. A iluminação do pad diminui para indicar o estado de Mudo.
Por padrão, em Visualização do Mixer As macros controlam o nível de volume de cada faixa. Isso é indicado pelo botão ▼ sendo aceso. Os LEDs macro acendem na cor correspondente da trilha e diminuem de intensidade à medida que o nível da trilha é reduzido.
O ajuste do nível da trilha com as macros pode ser automatizado. Se Circuit Rhythm estiver no Modo de Gravação, as alterações nos níveis de cada faixa serão gravadas no Padrão. Para excluir a automação do Nível de Volume, segure Claro e gire o controle Macro. O LED Macro acenderá em vermelho para indicar que a exclusão foi concluída.
Você também pode posicionar cada faixa em qualquer lugar da imagem estéreo (mas precisará monitorar as saídas esquerda e direita ou usar fones de ouvido para ouvir qualquer efeito). Pressionando o botão ▼ Converte os controles de Macro em controles de panorâmica para cada faixa. O botão ▼ apaga e o botão ▲ acende. A posição de panorâmica padrão de cada faixa é centralizada no estéreo, indicada pelos LEDs de Macro acesos em branco. Ao deslocar uma faixa para a esquerda, o LED fica cada vez mais azul; ao deslocar para a direita, ele fica cada vez mais rosa.
Para retornar rapidamente uma faixa panorâmica ao centro da imagem estéreo, mantenha pressionado Claro e gire o controle Macro no sentido horário. O LED Macro acenderá em roxo para indicar que a ação foi concluída.
Os controles de Pan são automatizados da mesma forma que os controles de Nível. Para excluir a automação de Pan, segure Claro e gire o controle Macro no sentido anti-horário. O LED Macro acenderá em vermelho para indicar que a ação foi concluída.
Pressionar ▲ retornará as Macros à sua função de controle de nível.
O silenciamento pode ser usado para propósitos mais criativos do que simplesmente silenciar uma faixa; ele permite que você toque em tempo real sobre as faixas não silenciadas. Quando uma faixa é silenciada, seus pads de passo do sequenciador ficam inativos. No entanto, eles ficam disponíveis para reproduzir amostras em tempo real. Visualização de velocidade, Vista do portão ou Visão de Probabilidade.
Para experimentar isso, selecione um Projeto e silencie uma faixa em Visualização do Mixer. Selecione Visualização de velocidade, Vista do portão ou Visão de Probabilidade Para a faixa silenciada: os pads de passo ainda mostrarão a sequência em andamento, mas, como a faixa está silenciada, nenhuma amostra será acionada pelo sequenciador. Os pads de passo agora podem ser usados para tocar as amostras "manualmente" – em tempo real. Essa funcionalidade se torna especialmente poderosa quando usada em conjunto com um padrão que contém automação de macro, pois cada passo será reproduzido com sua automação salva, permitindo que você crie uma paleta de sons para tocar.
Observe que, embora a reprodução de etapas dessa maneira possa ser gravada em outros padrões usando o Bloqueio de Visualização, os dados de automação das etapas não serão gravados.
Circuit Rhythm Inclui um processador de efeitos digitais (FX) que permite adicionar efeitos de delay e/ou reverb a qualquer uma ou a todas as faixas do seu projeto. Há também um compressor master que é aplicado à sua mixagem por padrão.
Dezesseis presets de delay e oito de reverb estão disponíveis, e você pode selecionar qualquer um de cada tipo. Os níveis de envio de cada trilha – ou seja, a quantidade de reverb e/ou delay adicionada – são ajustáveis individualmente para cada trilha usando os controles de Macro. Quaisquer efeitos adicionados podem ser salvos no Projeto da maneira usual.

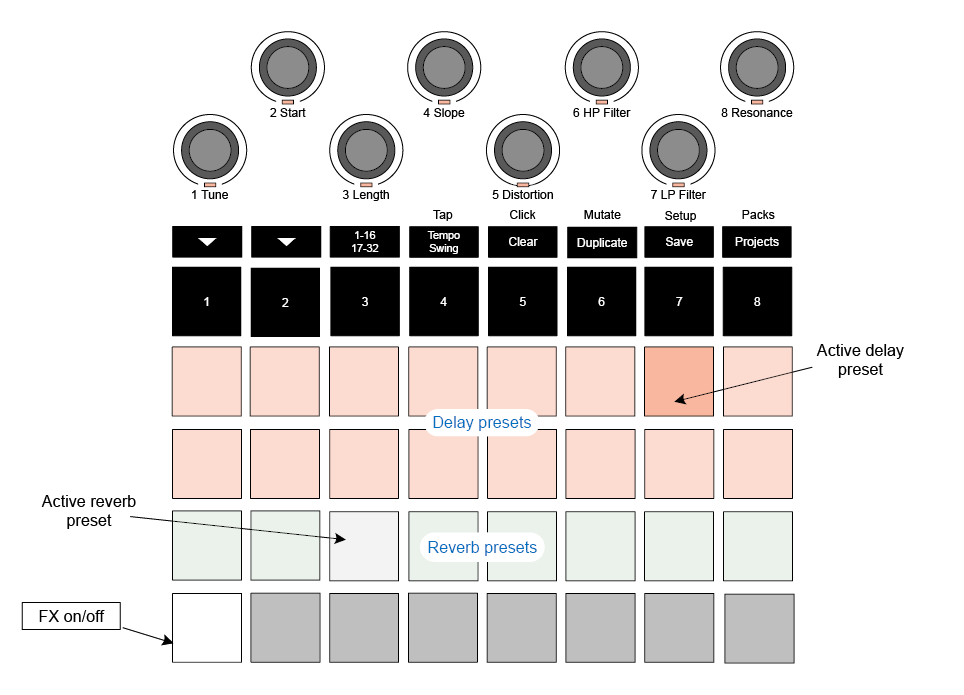

Imprensa FX abrir Visualização FX.
Cada um dos pads "pêssego" nas Linhas 1 e 2 acessa um preset de delay e, da mesma forma, os pads "creme" na Linha 3 ativam presets de reverberação. De longe, a melhor maneira de avaliar os vários efeitos é ouvi-los, sendo mais eficaz usar uma única batida repetida, como uma caixa. Como regra geral, os presets de reverberação são organizados com tempo de reverberação crescente do Pad 17 ao Pad 24, e os presets de delay com complexidade crescente do Pad 1 ao Pad 16. Todos os presets de delay apresentam feedback para múltiplos ecos, e alguns incluem efeitos de sincronização e "pingue-pongue" estéreo. Para os presets 3 a 16, o tempo de delay está relacionado ao BPM: consulte a tabela na página 1. Automatizando envios de FX para uma lista completa de predefinições.
Para adicionar reverberação a uma ou mais faixas, selecione uma predefinição de reverberação. O pad correspondente à predefinição ativa acende intensamente. As Macros agora são os controles de nível de envio de reverberação para as oito faixas: este é exatamente o mesmo arranjo usado em Visualização do Mixer. Os LEDs Macro agora estão levemente iluminados em creme; conforme você aumenta o nível de envio, você ouvirá a reverberação sendo adicionada à trilha que ele controla e o brilho do LED aumentará.
Você pode adicionar o efeito de reverberação selecionado a qualquer ou todas as faixas em diferentes graus usando os outros controles Macro. No entanto, não é possível usar predefinições de reverberação diferentes em faixas diferentes.
Detalhes das oito predefinições de reverberação são fornecidos abaixo:
Adicionar delay é o mesmo processo do reverb: para adicionar delay às suas faixas, selecione um efeito nos pads nas Linhas 1 e 2. As macros agora são controles de nível de envio de delay por faixa; você verá que seus LEDs agora estão na cor pêssego para confirmar sua reatribuição ao efeito de delay.
Embora as mesmas macros sejam usadas como níveis de envio de reverberação e níveis de envio de delay, os dois efeitos permanecem independentes: as macros adotam uma função ou outra de acordo com se o último pad FX pressionado foi uma predefinição de reverberação ou de delay.
Detalhes das 16 predefinições de delay são fornecidos na tabela abaixo:
|
PREDEFINIDO |
TIPO DE ATRASO |
DESCRIÇÃO MUSICAL |
|---|---|---|
|
1 |
Tapa rápido |
Repetições muito rápidas |
|
2 |
Tapa na cara lento |
Repetições rápidas |
|
3 |
32º Trigêmeos |
48 ciclos por barra |
|
4 |
32º |
32 ciclos por barra |
|
5 |
16º Trigêmeos |
24 ciclos por barra |
|
6 |
16º |
16 ciclos por barra |
|
7 |
16º Pingue-pongue |
16 ciclos por barra |
|
8 |
16º Ping Pong Swung |
16 ciclos por barra com swing |
|
9 |
8º Trigêmeos |
12 ciclos por barra |
|
10 |
8º Ping Pong pontilhado |
8 ciclos por 3 batidas com propagação estéreo |
|
11 |
8º |
8 ciclos por barra |
|
12 |
8º Pingue-pongue |
8 ciclos por barra |
|
13 |
8º Ping Pong Swing |
8 ciclos por barra com swing |
|
14 |
4º Trigêmeos |
6 ciclos por barra |
|
15 |
4º Ping Pong Swung pontilhado |
4 ciclos por 3 compassos com swing |
|
16 |
4º Triplets Ping Pong Wide |
6 ciclos por barra |
Observe que abaixo de certos valores de BPM, as predefinições de delay não corresponderão às taxas acima.
Os níveis de envio de reverberação e delay podem ser automatizados girando um controle Macro enquanto o Modo de Gravação estiver ativo. Você pode alterar a intensidade de um efeito durante uma sequência. Claro botão pode ser usado para excluir dados de automação para o controle de envio de FX: segure Claro e gire o controle de envio para o qual você não precisa mais de automação; o LED fica vermelho para confirmar a ação.
Isso é habilitado ou desabilitado pelo FX botão em Visualização de configuração avançada: ver Visualização de configuração avançada.
Cada uma das faixas pode ser encadeada independentemente. A encadeação lateral permite que os hits de uma faixa abafem o nível de áudio de outra faixa. Usando a encadeação lateral, você pode adicionar uma sensação de bombeamento às suas batidas – este é um som básico do hip-hop e da música eletrônica eletrônica. Experimente encadear sua linha de baixo ou sequência de acordes principais com seu bumbo.
Sete predefinições de Cadeia Lateral estão disponíveis, cada uma permitindo que a fonte de disparo de Cadeia Lateral selecionada reduza a intensidade da faixa, aumentando da predefinição mais à esquerda para a mais à direita. O estado padrão é que a Cadeia Lateral esteja DESLIGADA para todas as faixas.

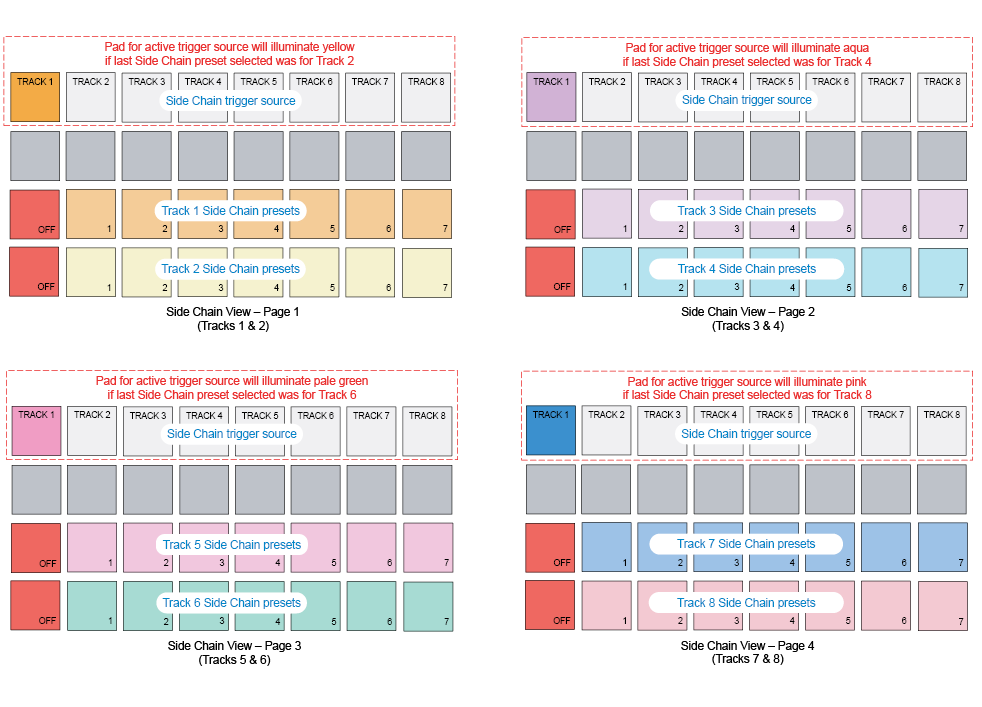

Visão da cadeia lateral é a visão secundária do FX botão . Abra segurando Mudança e pressionando FX, ou pressione FX uma segunda vez se já estiver em Visualização FX para alternar a visualização.
Visão da cadeia lateral exibirá os controles da cadeia lateral para a faixa que foi exibida quando Shift + FX foi pressionado. Você pode usar os botões ▼ e ▲ para percorrer as quatro páginas de Visualizações da cadeia lateral: cada página exibe os controles da Side Chain para um par de faixas (como mostrado acima).
As duas fileiras inferiores de pads correspondem aos sete presets de Side Chain (pads 2 a 8 em cada fileira) para uma faixa ímpar e par, respectivamente; o primeiro pad em cada fileira é o botão "OFF" – este desativa o processamento de Side Chain para a faixa. O Pad 1 acende em vermelho brilhante quando o Side Chain está desativado; pressione qualquer outro pad na fileira para ativar um dos presets de Side Chain: o Pad 1 fica escuro e o Pad selecionado fica brilhante na cor da faixa.
Os pads 1 a 8 na linha superior permitem que você selecione qual faixa será a fonte de disparo do Side Chain para a faixa escolhida (selecionada pressionando uma predefinição do Side Chain para a faixa).
Como acontece com muitos de Circuit RhythmDentre os outros recursos do , a melhor maneira de entender o processamento de Cadeia Lateral é, de longe, experimentar e ouvir. Um bom ponto de partida é configurar uma faixa para tocar uma amostra longa, de forma que soe continuamente, e fazer outra faixa tocar algumas amostras de bumbo. Ao selecionar diferentes Predefinições de Cadeia Lateral, você ouvirá as diferentes maneiras pelas quais a amostra contínua é "interrompida" pela bateria. Observe também que o efeito será mais ou menos impactante dependendo dos tempos relativos da amostra que está sendo atenuada e da fonte de disparo.
A redução da cadeia lateral continuará mesmo quando o nível da faixa de origem for reduzido a zero no Visualização do Mixer. Este é um recurso que pode ser usado de forma bastante criativa! No entanto, se você silenciar a trilha de bateria selecionada como tom em Visualização do Mixer, o disparo da cadeia lateral está desabilitado.
Toda a saída de áudio de Circuit Rhythm – a soma dos sons de todas as oito faixas – é alimentada por uma seção de filtro tradicional no estilo DJ. O controle para isso é o grande Filtro Mestre botão . O botão Filter é um dos principais controles de desempenho e pode ser usado para mudar radicalmente o som geral.
O filtro abrange os tipos passa-baixa e passa-alta. Um filtro passa-alta remove as frequências baixas (graves) da saída, enquanto um filtro passa-baixa remove as frequências altas (agudos).
O Filtro Mestre O botão giratório controla um filtro passa-baixa quando girado no sentido anti-horário a partir da posição central, e um filtro passa-alta quando girado no sentido horário a partir da posição central. Observe que o controle possui um batente no centro – nesta posição, não há filtragem e o LED abaixo do botão giratório fica levemente aceso em branco.
Ao girar o botão no sentido horário, você ouvirá as frequências mais baixas desaparecerem, deixando um som muito mais fino; na direção oposta, as frequências mais altas desaparecem primeiro, deixando um som abafado. O LED muda para azul claro quando qualquer tipo de filtro está ativo, com o brilho aumentando à medida que o controle é girado.
Circuit RhythmO Grid FX permite que você adicione rapidamente uma variedade de efeitos de áudio adicionais a partir de um conjunto dedicado de pads: é uma ótima maneira de adicionar variações aos seus padrões em apresentações ao vivo.

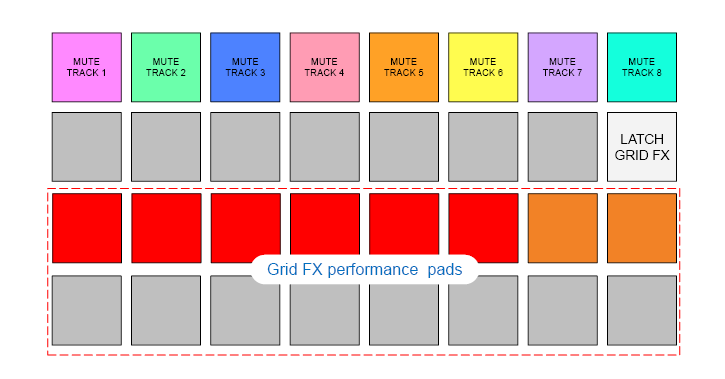

Os efeitos da grade são acessados em Visualização de efeitos em grade, que é a visão secundária do Misturador botão . Abra segurando Mudança e pressionando Misturador, ou pressione Misturador uma segunda vez se já estiver em Visualização do Mixer para alternar a visualização. Os controles de macro permanecem ativos como controles de nível de trilha do Mixer e a linha superior da grade também permanece inalterada. Visualização do Mixer, continuando a ser os botões de mudo para cada faixa. As duas fileiras inferiores (Pads 17 a 32) estão disponíveis como pads de desempenho Grid FX. Por padrão, o Grid FX em Circuit Rhythm são:
|
SLOT |
EFEITO |
|---|---|
|
1 |
Repetição de batida, taxa de 1/4 |
|
2 |
Repetição de batida, taxa de 1/8 |
|
3 |
Repetição de batida, taxa de 1/16 |
|
4 |
Repetição de batida, taxa de 1/32 |
|
5 |
Repetição de batida, taxa de 1/8T |
|
6 |
Repetição de batida, taxa de 1/16T |
|
7 |
Reversor, taxa de 1/4 |
|
8 |
Reversor, taxa de 1/16 |
|
9 |
Gater, taxa de 1/4 |
|
10 |
Gater, taxa de 1/8 |
|
11 |
Gater, taxa 1/16 |
|
12 |
Gater, taxa 1/32 |
|
13 |
Phaser, luz |
|
14 |
Phaser, pesado |
|
15 |
Vinil, leve |
|
16 |
Vinil, pesado |
O Grid FX pode ser configurado usando Novation Components. Em Components Você pode atribuir cada efeito a qualquer um dos 16 slots. Sete tipos diferentes de efeitos estão disponíveis, cada um com seu próprio conjunto de parâmetros para explorar. Você pode usar várias versões do mesmo efeito com parâmetros diferentes em pads diferentes. O conjunto de efeitos de grade é salvo com cada pacote (consulte Usando Circuit RhythmPacotes de) e qualquer Projeto dentro desse Pacote pode acessar as configurações do Grid FX que foram salvas com o Pacote.
Com um conjunto de Grid FX carregado, pressionar um pad com um efeito carregado aciona o efeito, que permanece ativo até que o pad seja liberado. Você pode pressionar vários pads de Grid FX para acionar vários efeitos simultaneamente, mas se houver variantes do mesmo efeito em vários pads (ou seja, com parâmetros diferentes), apenas o último pressionado ficará ativo. Se você soltar o pad enquanto outro pad com uma variante do mesmo efeito estiver pressionado, o anterior assumirá o controle.
Os sete tipos de efeitos disponíveis no Grid FX são:
|
Efeito |
Cor da almofada |
|---|---|
|
Repetição de batida |
Vermelho |
|
Reversor |
Âmbar |
|
Portão |
Areia |
|
Filtro automático |
Verde |
|
Digitalizar |
Azul |
|
Phaser |
Índigo |
|
Simulação de vinil |
Magenta |
Os efeitos são codificados por cores, para que você possa identificar os vários tipos disponíveis depois de carregá-los no Circuit Rhythm.
Como acontece com muitos outros recursos de Circuit RhythmRecomendamos experimentar o Grid FX para entender qual tipo e configuração de efeito funcionam bem no seu estilo específico de samples. Resumidamente, os efeitos básicos são:
-
Repetição de batida – capture um pequeno segmento de áudio sincronizado com o tempo da mixagem principal e repita-o para obter um efeito de gagueira. A reprodução de repetição de batida não é sincronizada com a reprodução do sequenciador.
-
Reversor – inverte imediatamente a reprodução da mixagem master em segmentos curtos relacionados ao andamento. A reprodução do reversor não é sincronizada com a reprodução do sequenciador.
-
Portão – um LFO de onda quadrada que afeta o volume da mixagem master em taxas relacionadas ao andamento. Quando pressionado, o Gater estará sempre no volume máximo. A reprodução do Gater não é sincronizada com a reprodução do sequenciador.
-
Filtro automático – um filtro de estado variável (passa-baixo/banda/passa-alto) de 12/6 dB/oitava com um LFO sincronizado com o tempo. O formato do LFO pode ser definido como Triângulo, Quadrado, rampa ascendente ou rampa descendente, e sincronizado com as teclas, reiniciando quando o efeito é acionado. A profundidade da modulação também pode ser personalizada.
-
Digitalizar – reduza a taxa de amostragem do master mix e aplique um efeito bit-crush.
-
Phaser – um efeito de fase de 4 polos na mixagem master com um LFO sincronizado com o tempo. A profundidade do LFO pode ser personalizada e o feedback pode ser introduzido.
-
Simulação de vinil – um efeito Lo-Fi na mixagem master que simula o som de um disco de vinil ruim. Aplique vários graus de oscilação de tom, crepitação e chiado, além de um parâmetro de largura que corta as frequências altas e baixas.
Almofada 16 pol. Visualização de efeitos em grade Ativa a função Latch. Por padrão, ela é levemente iluminada em branco; quando pressionada, ela se ilumina em branco brilhante, e qualquer painel de efeitos Grid FX selecionado permanecerá ativo até que ele ou o botão Latch seja pressionado novamente. Observe que, ao desativar um efeito diretamente (ou seja, sem pressionar o botão Latch), o efeito será desativado ao ser liberado.
Quando o travamento estiver ativado, vários efeitos serão travados quando selecionados. No entanto, apenas um efeito de cada um dos sete tipos poderá ser travado por vez.
O estado de trava para cada tipo de efeito é salvo com o projeto, para que alguns ou todos os efeitos possam ser ativados imediatamente ao carregar o projeto.
No modo Grid FX, você pode editar os parâmetros do efeito ativo (audível) usando os controles macro. Para acessar os parâmetros, ative um efeito (em modo latch ou momentâneo) e os LEDs sob os controles macro acenderão para mostrar quais parâmetros você pode acessar com a cor que representa o efeito.
O segundo botão da macro (Iniciar) sempre altera o tipo de efeito. Alterar o tipo de efeito preserva o estado (ou seja, travado) do patch de efeito anterior. Você não pode selecionar tipos de efeito que estejam pressionados ou travados dessa forma. Se você pressionasse um patch travado, o estado travado não seria liberado se você tivesse editado o patch.

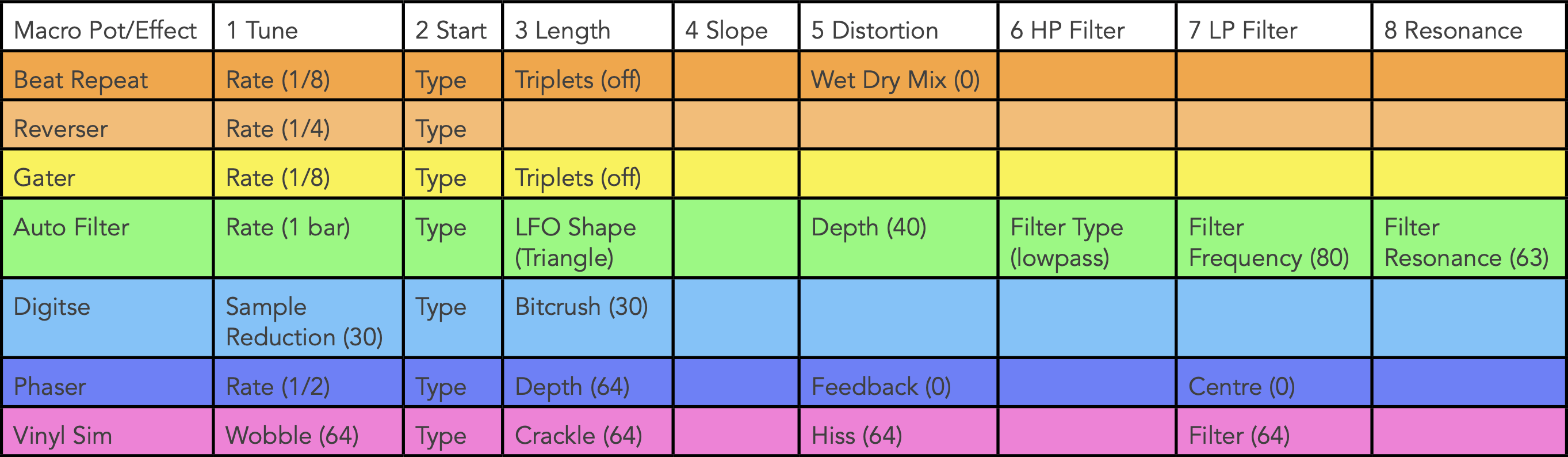

Os parâmetros que você pode controlar (e seus valores padrão) relacionados aos potes de macro são:
Por padrão, todos os efeitos (editados ou não) são salvos no "Modo Performance" da sessão atual. No modo Performance, com a opção Editar desativada, as alterações feitas nos parâmetros dos efeitos de grade são redefinidas ao liberar o efeito. Isso permite reiniciar as performances sempre do mesmo ponto.

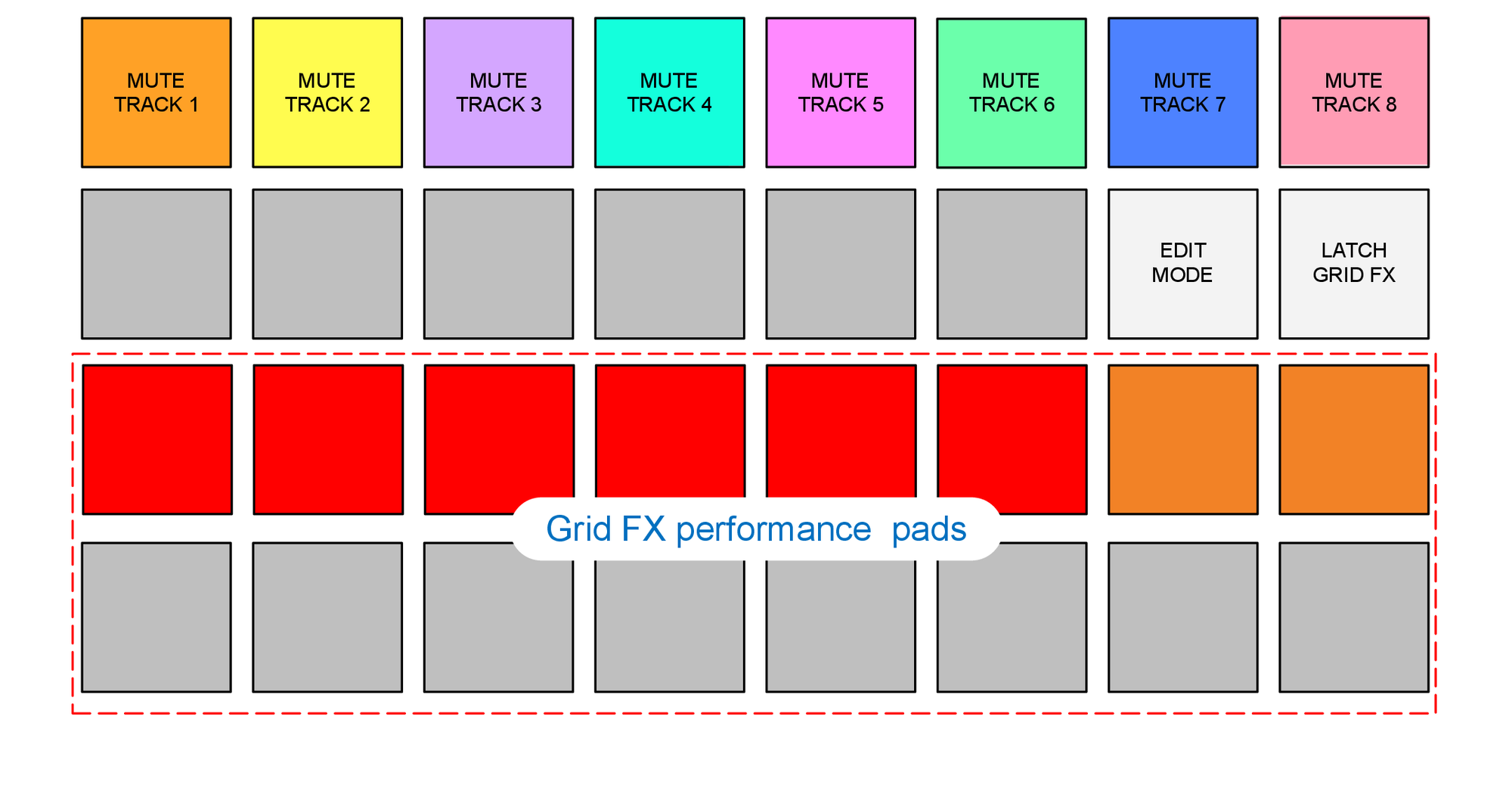

Para fazer alterações permanentes, você pode ativar a opção "Editar" (penúltimo pad na segunda linha) (veja o diagrama abaixo). Enquanto a opção Editar estiver ativa, as alterações serão mantidas após você liberar o efeito. Isso permite que você configure novos layouts de efeitos de grade a partir do Circuit Rhythm.
Você pode navegar para editar todos os efeitos ativos usando os botões de seta para cima e para baixo (veja o diagrama). Você ainda pode acessar os layouts de volume do mixer e macro de panorâmica navegando para baixo enquanto os efeitos de grade estiverem ativos.
Sinais de áudio aplicados às entradas de áudio externas será processado pelo Grid FX. Enquanto o monitoramento estiver habilitado em Exibição de registro de amostra, o áudio de entrada será roteado através do Grid FX (em estéreo). Isso permite Circuit Rhythm para ser usado como uma unidade de efeitos estéreo. Além disso, com a reamostragem habilitada em Exibição de registro de amostra, O Grid FX ativo durante a gravação da amostra será aplicado à amostra gravada conforme ouvida.
O controle aprimorado dos parâmetros do Grid FX é possível usando controle MIDI externo, por exemplo, de um controlador ou sequenciador MIDI. Detalhes completos estão disponíveis no documento separado. Circuit Rhythm Guia de Referência do Programador, que pode ser baixado de novationmusic.com/downloads.
