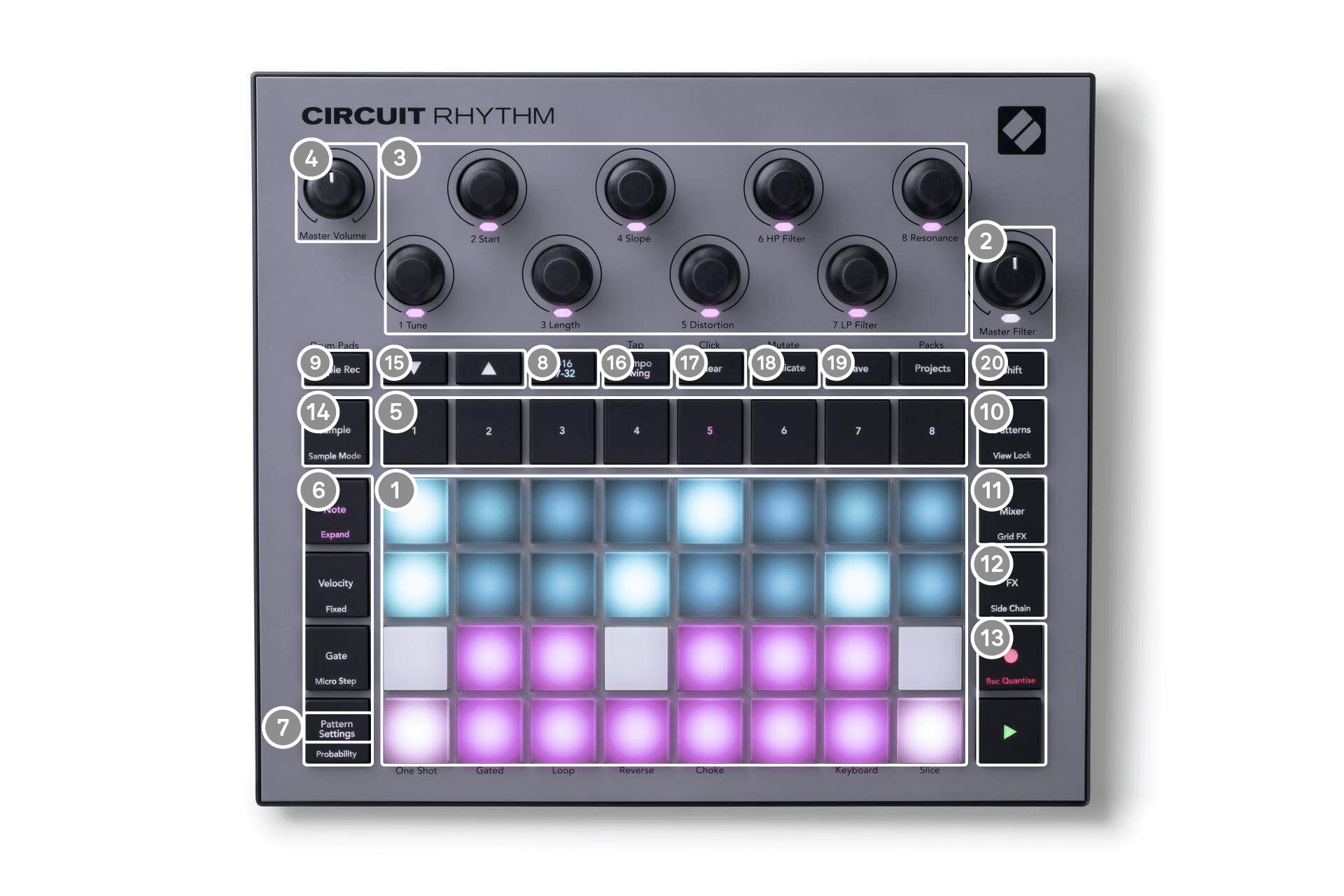

Circuit Rhythm visão geral do hardware

Grade de reprodução com 32 pads – uma matriz 4 × 8 de pads RGB. Dependendo da visualização selecionada, a grade pode ser "dividida" em áreas lógicas com funções diferentes.

Filtro Mestre – controle giratório com trava central e LED RGB: controla a frequência do filtro de toda a mixagem, como em um sintetizador analógico. Está sempre ativo.

Controles de macro 1 para 8 – oito codificadores rotativos multifuncionais, com LED RGB associado. A disponibilidade e a função desses controles variam de acordo com Circuit Rhythmvárias visualizações: no entanto, as legendas do painel descrevem as funções dos codificadores quando em Visualização de amostra, Visualização de notas, ou qualquer outra visualização focada na trilha. O movimento dos controles Macro durante a execução pode ser gravado e reproduzido.

Volume Mestre – Controla o nível geral de Circuit Rhythmsaídas de áudio do 's.

A maioria dos botões restantes seleciona a grade de 32 pads para exibir um específico Visualizar. Cada Visualizar fornece informações e controle de um aspecto particular de uma determinada faixa, padrão ou seleção de som, ajustes de tempo, etc. Observe também que vários botões têm uma função 'Shift' adicional, indicada no botão (ou acima dele) por uma legenda em uma fonte menor.

Muitos botões - incluindo • Registro - possuem um modo momentâneo (pressão longa) e um modo de travamento (pressão curta). Uma pressão longa exibirá temporariamente a visualização do botão, mas apenas enquanto o botão estiver pressionado. Ao soltar, a visualização retornará ao que era antes do botão ser pressionado. Uma pressão curta em um botão alternará a visualização em grade para a visualização programada no botão.

O Registro O botão é um caso especial, pois não invoca uma exibição de grade alternativa, mas sua ação momentânea permite uma rápida entrada e saída do Modo de Gravação.

Botões de trilha: Trilhas 1 para 8 – um toque muda a exibição da grade para Visualização de amostra para essa faixa; pressionar o botão exibe temporariamente a Exibição de Amostra para essa faixa, mas ao soltar o botão, a grade reverterá para a Exibição e a faixa que estavam visíveis quando ele foi pressionado.

Botões de passo: Observação, Velocidade, Portão, e Probabilidade – estes mudam a rede para mais Visualizações, e permitir que os parâmetros de cada etapa do padrão sejam inseridos, excluídos ou modificados individualmente, para a faixa selecionada no momento. Observe que Probabilidade é a função Shift do Configurações de padrão botão e isso Micro Passo é a função Shift do Portão botão.

Configurações de padrão – muda a rede para uma Visualizar que permite o ajuste do comprimento do padrão, da taxa de reprodução e da direção da faixa selecionada no momento.

Página de etapas (1-16/17-32) – seleciona se o Padrão para a faixa selecionada no momento tem 16 ou 32 passos. Quando um Padrão de 32 passos é selecionado, a cor da legenda do botão muda durante a execução da sequência para indicar qual "metade" da sequência a grade está exibindo no momento. Você pode escolher ter um Padrão de 16 ou 32 passos em qualquer faixa.

Amostra Rec – abre Exibição de registro de amostra: esta visualização pode ser usada para registrar novas amostras para Circuit Rhythm através das entradas de áudio ou da mixagem interna.

Padrões – abre Visualização de padrões: permite que você armazene vários padrões para cada faixa e os junte para formar uma cadeia de padrões.

Misturador – permite que o Visualização do Mixer, onde você pode silenciar ou ajustar o nível de cada faixa que compõe a sequência e deslocar cada faixa pela imagem estéreo.

FX – abre o Visualização FX; permite adicionar efeitos de reverberação e delay a cada faixa individualmente.

Gravar e ▶ Reproduzir – esses dois botões iniciam e param a sequência (Jogar), e entre no modo de gravação (Registro). No modo Play, tudo o que você tocar na grade será ouvido; no modo Record, tudo o que você tocar será ouvido e adicionado à sequência.

Amostra – abre o Visualização de amostra para a faixa selecionada no momento. Cada faixa pode selecionar entre 128 amostras, organizadas em oito páginas de 16 nas duas linhas inferiores da grade.

▼ e ▲ - esses dois botões têm ações (e cores) diferentes dependendo do item selecionado no momento Visualizar, por exemplo, em Visualização de notas do teclado eles permitem que você desloque o tom dos pads do teclado para cima ou para baixo em uma a cinco oitavas. Visualização de amostra, eles percorrem as oito páginas de amostras.

Tempo e Balanço – Tempo permite que você defina o BPM (tempo) da sequência, usando o controle Macro 1; Balanço altera o tempo entre os passos para mudar a "sensação" de um padrão, usando a Macro 2 para ajuste. Neste modo, a Macro 5 ajusta o nível da faixa de clique.

Claro – permite a exclusão de etapas de sequência individuais, padrões, projetos, amostras ou movimentos de controle de macro armazenados.

Duplicado – funciona como uma função de copiar e colar para padrões e etapas individuais.

Salvar e Projetos – permite que você salve seu projeto atual e abra um salvo anteriormente.

Mudança – Vários dos botões têm uma “segunda função”, que é acessada mantendo pressionado o botão Mudança enquanto pressiona o botão em questão. Também é possível configurar o Mudança ação do botão como uma função de alternância; isso é feito em Visualização de configuração (ver Visualização de configuração). Neste caso, um único toque ativa e trava a segunda função, um segundo toque a desativa.

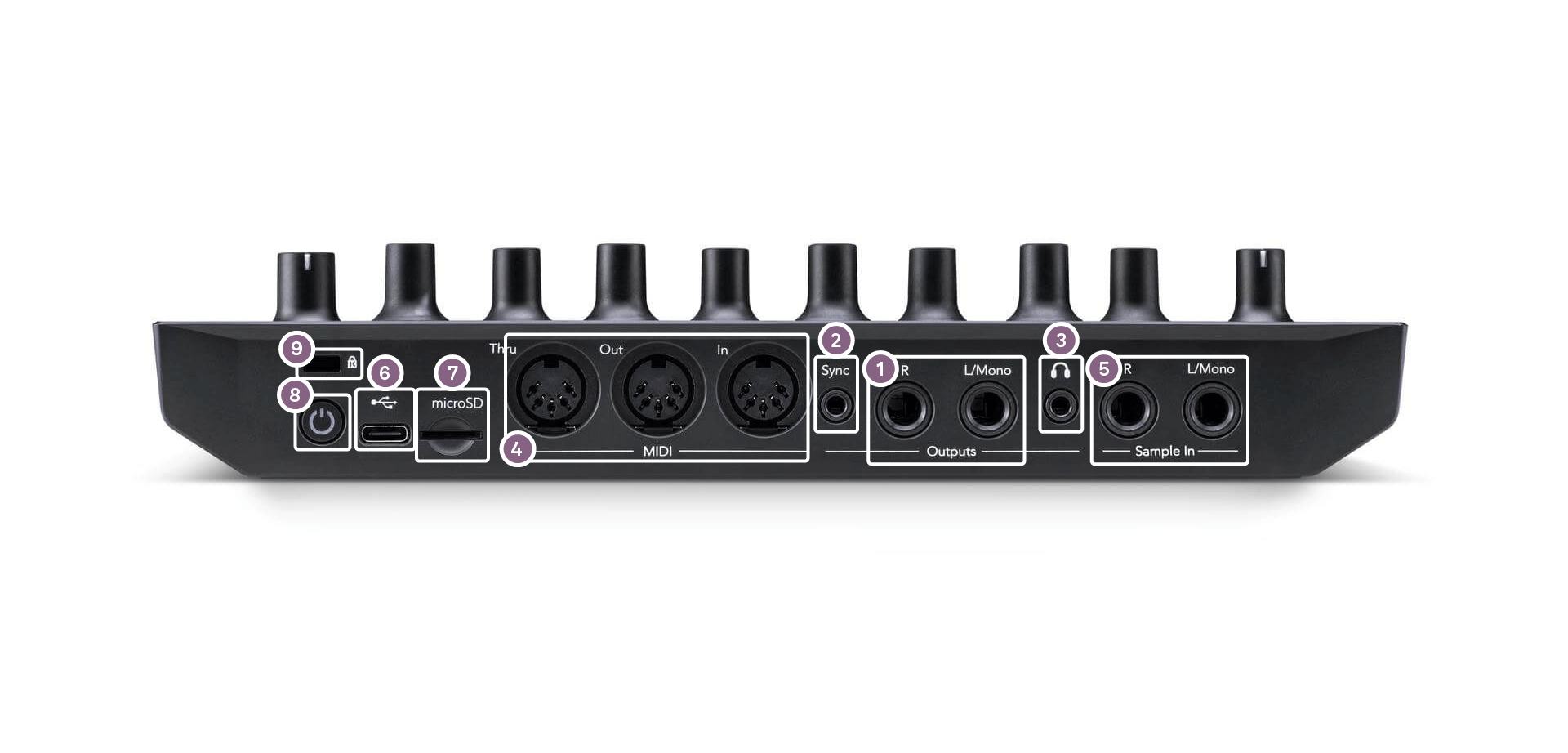

Saídas - L/Mono e R – Circuit RhythmAs principais saídas de áudio são em dois conectores TS de ¼”. O nível máximo de saída é -9.57dBu. Sem plugue no R soquete, o L/Mono socket carrega uma mistura mono de canais L e R.

Sincronizar – um conector TRS de 3,5 mm que fornece um sinal de clock de amplitude de 5 V, a uma taxa proporcional ao clock de tempo: a relação real pode ser definida em Visualização de configuração. A taxa padrão é de dois pulsos por semínima.

(Fones de ouvido) – conecte um par de fones de ouvido estéreo aqui. As saídas principais permanecem ativos quando os fones de ouvido são conectados. O amplificador de fones de ouvido pode fornecer +5 dBu para um par de fones de ouvido estéreo de 150 ohms.

Entrada MIDI, Fora e Através – três conectores MIDI em soquetes DIN de 5 pinos. Permite que equipamentos externos sejam acionados por Circuit Rhythmsequências de 's ou controladores externos para acionar Circuit Rhythmsequências e para alterar amostras, Grid FX e parâmetros FX. Observe que a porta MIDI Thru pode ser configurada em Visualização de configuração avançada para atuar como um clone da porta MIDI Out: veja Visualização de configuração avançada para mais detalhes.

Amostra em L/Mono e R - entradas de áudio externas mono ou estéreo para gravação de amostras em Circuit Rhythm. As entradas são desbalanceadas em soquetes jack TS de 1/4”.

– Porta USB-C. Esta também é a entrada de alimentação CC da unidade para alimentação externa e carregamento da bateria. Um cabo Tipo C para Tipo A é fornecido com a unidade. Conecte-se a computadores para interagir com Novation ComponentsA porta é compatível com a classe MIDI; conecte-se a outros dispositivos que suportem MIDI via USB para transmitir e receber dados MIDI. Também usada para atualizações de firmware. NOTA – Circuit RhythmA porta USB não transmite áudio.

microSD – insira um cartão microSD compatível aqui para salvar ou importar pacotes.

– Interruptor liga/desliga “suave”; para evitar ligar/desligar inadvertidamente, basta pressionar por aproximadamente um segundo para ligar ou desligar a unidade. O botão possui um LED que acende em verde para indicar que a bateria interna está carregando.

Kensington MiniSaver – proteja seu Circuit Rhythm para uma estrutura adequada, se desejado.
