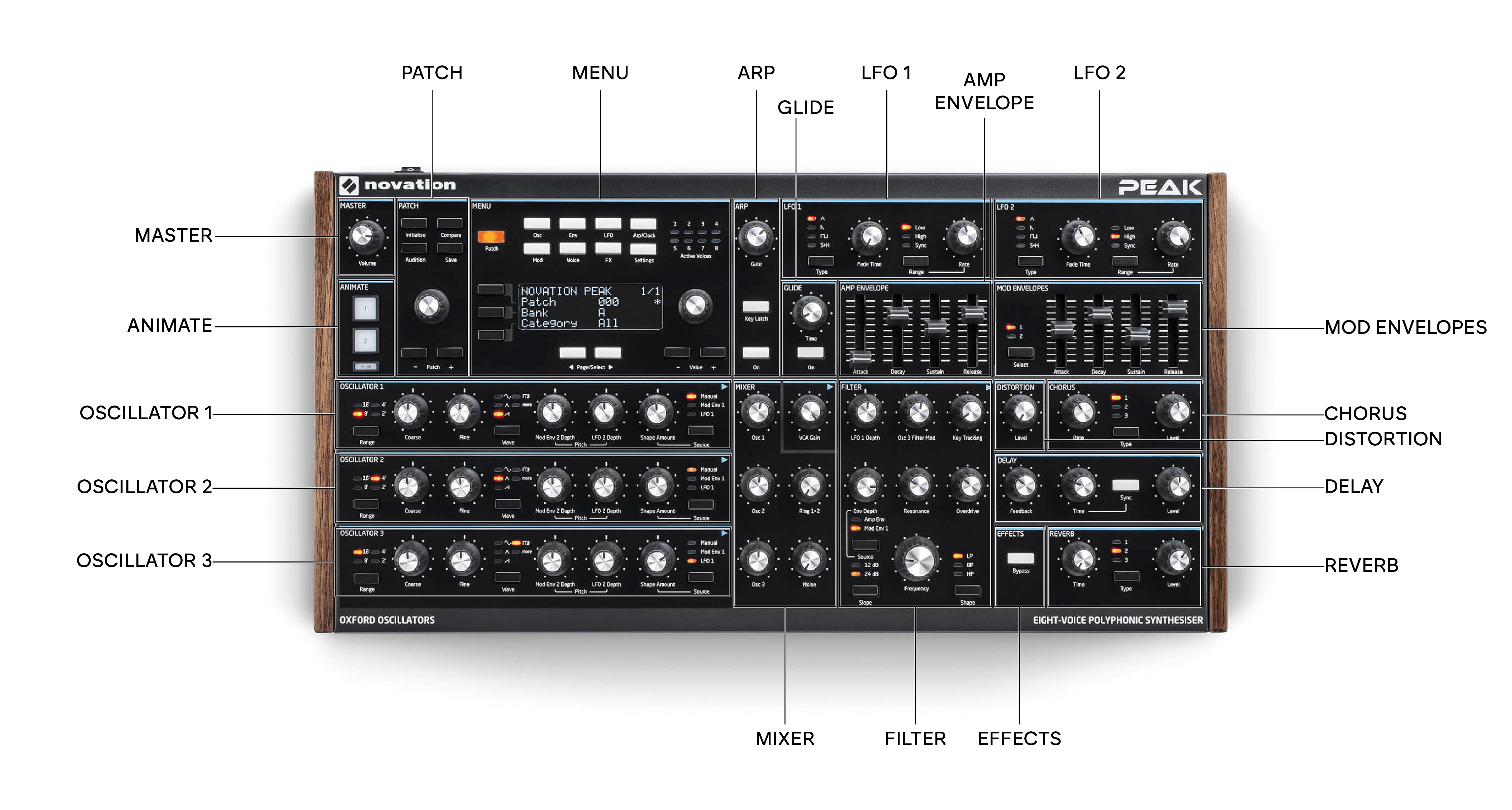

Painel superior

PeakA superfície de controle do dispositivo é dividida logicamente em áreas funcionais, com a geração e o processamento de sinais seguindo, em linhas gerais, uma sequência da esquerda para a direita.

CORREÇÃO – Carregar e salvar patches
OSCILADOR 1 – Gerador de som primário
OSCILADOR 2 – Gerador de som primário
OSCILADOR 3 – Gerador de som primário
LFO 1 – Oscilador de baixa frequência, modula o filtro e o oscilador. Forma
LFO 2 – Oscilador de baixa frequência, modula o tom dos osciladores 1, 2 e 3.
MIXER – soma as formas de onda do oscilador, a saída do modulador em anel e o ruído
ENVELOPE AMP – controla como a amplitude do sinal varia com o tempo
ENVELOPES MOD – controla como outros parâmetros do sintetizador variam ao longo do tempo
DESLIZAR – permite um deslize entre notas sucessivas
ARP – A função arpejador gera padrões de notas
FILTRO – modifica o conteúdo de frequência do sinal
EFEITOS – Adiciona efeitos de distorção, eco, reverberação e chorus ao som geral.
MENU – Visor de 4 x 20 caracteres para seleção de patch e controle de parâmetros avançados
ANIMAR – Botões momentâneos para modificação instantânea do som
MESTRE – ajustar o nível de som geral

Controles, seção por seção

Correção:

Inicializar – Por padrão, você pode pressionar este botão para redefinir todos os parâmetros do sintetizador para os valores padrão do Patch Inicial – veja Patch de inicialização – tabela de parâmetros para uma lista. Isso proporciona uma maneira rápida de retornar a um ponto de partida básico para a criação de novos sons. A função Inicializar pode ser alterada no Menu de Configurações para que todas as configurações atuais do painel de controle sejam aplicadas ao Patch Inicial quando ele for carregado.
Comparar – Pressione (e mantenha pressionado) este botão para ouvir uma versão "não modificada" do patch carregado. Isso permite comparar a versão original com os efeitos de quaisquer ajustes feitos desde o carregamento.
Audição – Pressione para ouvir o som atual do sintetizador, mesmo sem um teclado (ou outro controlador) conectado. A nota tocada será sempre o Dó central (Dó3). Isso corresponde à nota MIDI número 60.
Salvar – usar em conjunto com Correção chaves Para salvar os patches modificados na memória.
Seleção de patch – use este controle giratório para selecionar um patch ou um local de memória diferente para salvar um patch modificado ou um novo som.
Patch +/- – esses botões oferecem um método alternativo de navegar pelos patches.

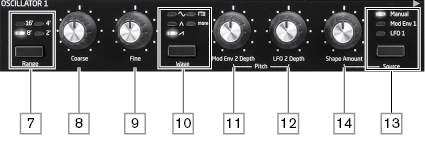

Osciladores:

Os três osciladores possuem conjuntos idênticos de controles.

Faixa – percorre as faixas de altura base do oscilador. Para a afinação padrão de concerto (A3 = 440 Hz), defina para 8'.
Grosso – Ajusta a afinação do oscilador selecionado em uma faixa de ±1 oitava.
Multar – Ajusta a afinação do oscilador numa gama de ±100 cents (±1 semitom).
Aceno – percorre a gama de formas de onda do oscilador disponíveis – senoidal, triangular, dente de serra, pulso e mais (O menu oferece um extenso conjunto de wavetables adicionais para mais).
Mod Env 2 Profundidade – Controla a intensidade da alteração na afinação do oscilador em resposta à modulação do Envelope 2. Todos os controles de Profundidade de Modulação têm o valor “centralizado em zero”, portanto, valores positivos aumentam a afinação e valores negativos a diminuem.
Profundidade do LFO 2 – controla a intensidade da mudança de tom do oscilador em resposta à modulação do LFO 2. As mudanças de tom são bipolares (para cima e para baixo); a modulação de tom unipolar está disponível através da Matriz de Modulação.
Fonte – atribui o Forma Quantidade controle para uma das três fontes que alteram ainda mais a forma de onda. As opções são: modulação por Envelope 1 (Ambiente Modificado 1), modulação por LFO 1 (LFO 1), e Manual, quando o Forma Quantidade O próprio controle modifica a forma da onda. As três fontes são aditivas: todas podem ser usadas simultaneamente.
Forma Quantidade – controla modificações adicionais na forma de onda e está ativo para todas as formas de onda. Com ondas de pulso, ajusta a largura do pulso; com ondas senoidais, triangulares e dente de serra, produz dobramento de onda, que adiciona harmônicos à forma de onda básica. Quando mais é selecionado pelo Aceno interruptor e Fonte está definido para Manual, o controle navega continuamente pelas cinco formas de onda da tabela de ondas atualmente selecionada para o WaveMore parâmetro no menu Oscilador.

LFO 1 e LFO 2:

Os dois LFOs possuem conjuntos de controles idênticos. Ambos têm parâmetros adicionais disponíveis para ajuste através do sistema de menus; estes são descritos em detalhes mais adiante neste Guia do Usuário. As saídas de qualquer um dos LFOs podem ser usadas para modular diversos outros parâmetros do sintetizador.

Tipo – Percorre as formas de onda disponíveis: triangular, dente de serra, quadrada, amostragem e retenção. Os LEDs associados fornecem uma indicação visual da velocidade e da forma de onda do LFO.
Tempo de desvanecimento – Define o tempo de atuação do LFO: é possível acelerar ou desacelerar o LFO gradualmente ou atrasar seu efeito. As opções são definidas no menu LFO.
Faixa – seleciona Alto ou Baixo; a terceira opção é Sincronizar, que sincroniza a frequência do LFO com o clock interno do arpejador ou com um clock MIDI externo, se houver.
Avaliar – Define a frequência do LFO.

Misturador:

Osc 1 – controla o nível da forma de onda do Oscilador 1.
Osc 2 – controla o nível da forma de onda do Oscilador 2.
Osc 3 – controla o nível da forma de onda do Oscilador 3.
Anel 1*2 – controla o nível de saída do modulador em anel: as entradas do modulador em anel são Osc 1 e Osc 2.
Barulho – controla a quantidade de ruído branco adicionada.
Ganho VCA – Isso controla efetivamente o nível de saída do mixer: ajusta o nível do sinal entre as seções Amp Envelope e Effects. Veja Novation Peakdiagrama de blocos simplificado.

Envelope de amplitude, envelopes de modulação:

Os três envelopes possuem parâmetros adicionais que podem ser ajustados através do sistema de menus; estes são descritos em detalhes mais adiante neste Guia do Usuário. Entre eles, está o parâmetro Hold, que introduz um estágio adicional no envelope entre o Ataque e o Decaimento.

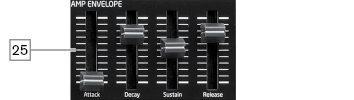

Controles de Envelope de Amplitude – um conjunto de quatro controles deslizantes de 30 mm que ajustam os parâmetros padrão do ADSR (Ataque, Decaimento, Sustentação e Liberação) do envelope de amplitude.
Controles de envelope de modulação – um conjunto idêntico de controles deslizantes que ajustam os parâmetros dos dois envelopes de modulação (ver abaixo).
Selecione – Peak gera dois envelopes Mod independentes; este botão seleciona qual deles (Mod 1 ou Mod 2) os controles deslizantes do Mod Envelope controlar.

Deslizar:

Tempo – define o tempo de deslizamento do portamento.
Sobre – Ativa/desativa a função Glide.

Arp:

O Arpejador possui parâmetros adicionais que podem ser ajustados através do sistema de menus; estes incluem configurações básicas como BPM, seleção de padrões e extensão de oitavas. Estes parâmetros são descritos em detalhes mais adiante neste Guia do Usuário.

Sobre – Liga e desliga o arpejador.
Fecho de chave – Quando o Arpejador está em execução, pressionar Key Latch simula o efeito de manter as teclas pressionadas continuamente até que sejam liberadas.
Portão – define a duração básica das notas tocadas pelo Arpejador.

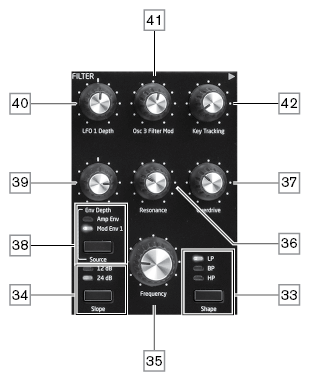

Filtro:

Forma – percorre os três tipos de filtro: passa-baixa (LP), passa-banda (BP) ou passa-alta (HP).
Declive – define a inclinação do filtro para um dos seguintes valores: 12dB ou 24dB por oitava.
Freqüência – Botão giratório grande que controla a frequência de corte do filtro (LP ou HP) ou sua frequência central (BP).
Ressonância – adiciona ressonância (uma resposta aumentada na frequência do filtro) à característica do filtro.
Sobrecarga – adiciona um certo grau de distorção de pré-filtro à saída do mixer.
Fonte – seleciona se a frequência do filtro deve ser variada pelo Mod Envelope 1 (Ambiente Modificado 1) e/ou o Envelope de Amp (Amp EnvObserve que essas duas fontes podem ser usadas simultaneamente.
Eprofundidade nv – controla o grau em que a frequência do filtro é modificada pelo envelope selecionado por Fonte .
Profundidade do LFO 1 – controla o grau em que a frequência do filtro é modificada pelo LFO 1.
Modificação do filtro Osc 3 – Permite que a frequência do filtro seja modulada diretamente pelo Oscilador 3.
Rastreamento de chaves – controla o grau em que a posição da nota no teclado que está sendo tocada varia a frequência do filtro entre 0 e 100%

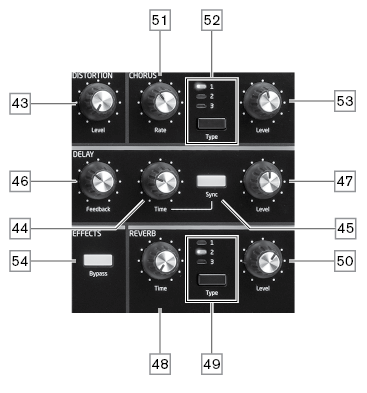

Efeitos:

PeakA seção de efeitos do programa compreende três processadores diferentes baseados em DSP que produzem efeitos no domínio do tempo, além de um gerador de distorção analógica.

Os efeitos Delay, Reverb e Chorus possuem parâmetros adicionais que podem ser ajustados através do sistema de menus; estes são descritos em detalhes mais adiante neste Guia do Usuário.

DISTORÇÃO: Nível – controla a quantidade de distorção analógica aplicada à soma de todas as oito vozes.
ATRASO: Tempo – Define o tempo do sinal atrasado (eco) adicionado ao sinal original. O atraso máximo é de aproximadamente 1,4 segundos.
ATRASO: Sincronizar – Selecionar Sync permite que o tempo de atraso seja sincronizado com o relógio interno ou com um sinal de relógio MIDI recebido.
ATRASO: Feedback – Permite que o sinal atrasado seja realimentado à entrada do processador de atraso, criando múltiplos ecos.
ATRASO: Nível – controla o volume do sinal atrasado.
REVERB: Tempo – Ajusta o tempo de reverberação. (O tempo máximo é maior do que você provavelmente precisará!)
REVERB: Tipo – simula espaços de três tamanhos diferentes: 3 é o maior.
REVERB: Nível – controla a “quantidade” de reverberação.
CORO: Avalie – ajusta a taxa de modulação do chorus.
CORO: Tipo – Permite selecionar um entre três algoritmos de chorus diferentes.
CORO: Nível – controla o grau do efeito de coro.
EFEITOS: Ignorar – Os três efeitos no domínio do tempo podem ser ativados ou desativados com este botão.

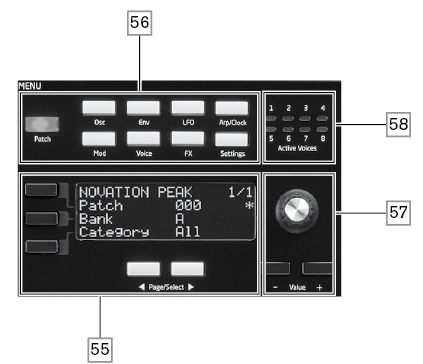

Visor OLED de 20 caracteres x 4 linhas. Exibe um dos nove menus selecionados pelos botões. As páginas dentro de cada menu podem ser selecionadas com os dois botões. Página/Selecione botões abaixo do visor. Ajustando qualquer um dos Peakcontroles rotativos (exceto MESTRE e CORREÇÃO) invoca uma exibição alternativa mostrando o valor do parâmetro que está sendo ajustado até que o controle seja liberado. Os três botões à esquerda da tela atribuem os controles de parâmetro a uma linha específica da página que está sendo exibida.
Nove botões para selecionar o menu a ser exibido: Correção, Osc, Meio ambiente, LFO, Arpejo/Relógio, Mod, Voz, FX e Configurações.
O ajuste dos parâmetros pode ser feito rapidamente pelo controle rotativo ou incrementado/decrementado um valor de parâmetro por vez com o Valor + / Valor - botões.
Voz ativa – oito LEDs, indicando qual das oito vozes está ativa no momento.

Animar:

ANIMAÇÃO 1 e 2 – Adiciona um efeito “instantâneo” ao som que está sendo gerado. Esses botões são ótimos para apresentações ao vivo: a natureza do efeito extra será determinada pelo Patch em uso.
Segurar – pressionando Segurar irá “bloquear” a função Animate no estado “Ativado”. Você pode pressionar Segurar antes de pressionar ANIMARou vice-versa. Pressionando ANIMAR Ao ser executada pela segunda vez, as funções Animate e Hold são liberadas simultaneamente.

Mestre:

Volume – Controle de volume principal para a saída de áudio do sintetizador; também controla o nível de saída dos fones de ouvido.

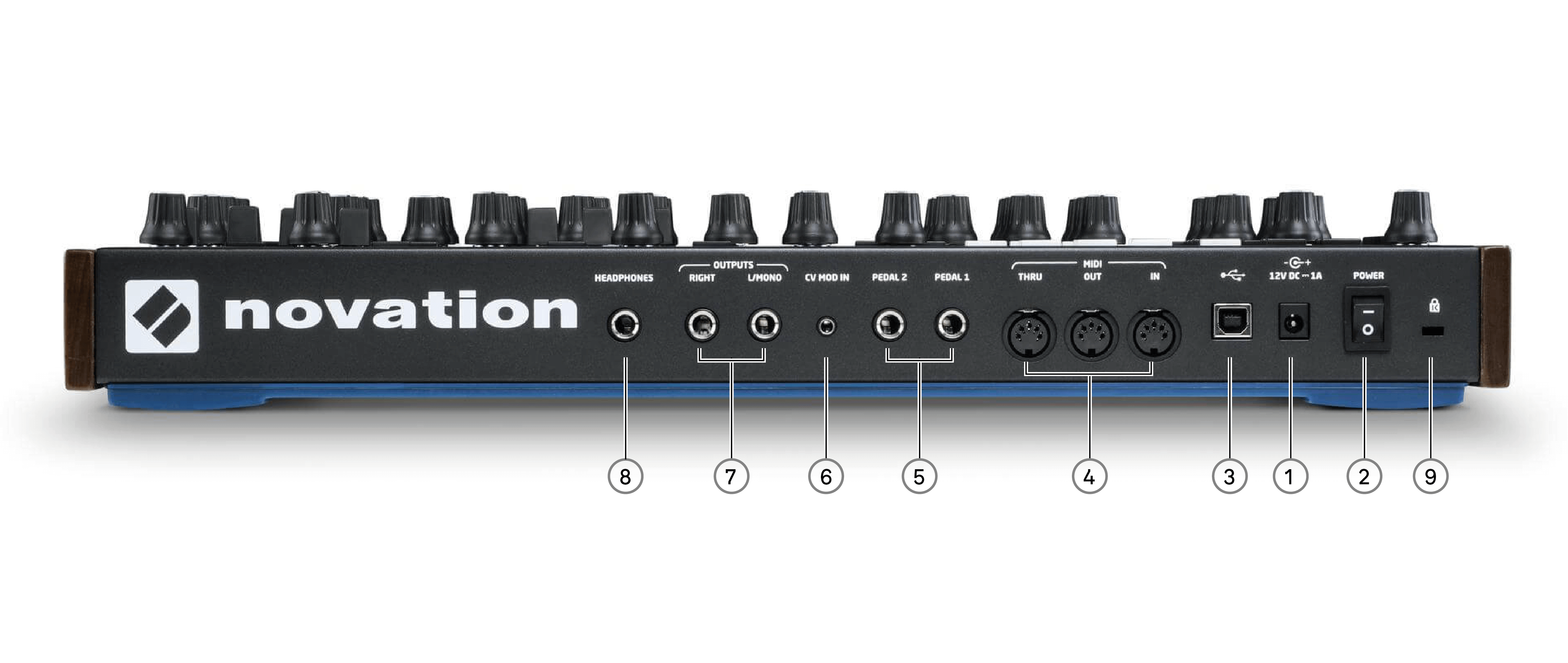

Painel traseiro

12V CC – Conecte a fonte de alimentação fornecida aqui.
PODER – Interruptor liga/desliga.
– Porta USB 2.0 ou 3.0 padrão Tipo B. Conecte a uma porta USB Tipo A em um computador usando o cabo fornecido. Se as portas USB do seu computador não forem Tipo A, adquira um cabo adequado em uma loja de informática. Observe que a porta USB transmite apenas dados MIDI, não áudio.
Entrada MIDI, FORA e ATRAVÉS – Conectores MIDI DIN padrão de 5 pinos para conexão Peak a um teclado ou outro dispositivo com MIDI.
PEDAL 1 e PEDAL 2 – Duas entradas jack de 3 polos (TRS) de ¼” para conexão de pedais de pedal (ex.: sustain) e/ou de expressão. As entradas detectam automaticamente a polaridade dos pedais de pedal. Os pedais de expressão também são detectados automaticamente e podem ser roteados diretamente como fontes disponíveis para a Matriz de Modulação. As funções dos pedais de pedal são configuradas no menu Configurações.
MOD CV IN – Conector jack de 3,5 mm para conectar uma fonte de tensão de controle externa na faixa de +/-5 V. Isso permite que outros instrumentos analógicos (equipados com uma saída CV compatível) modulem Peaksons de.
SAÍDAS – dois conectores jack de 3 polos (TRS) de ¼” para Peaksinal de saída. Use ambos L/MONO e CERTO Para estéreo completo: se CERTO está desconectado, uma soma mono (L+R) está disponível em L/MONOAs saídas são pseudo-balanceadas.
FONES DE OUVIDO – Conector jack de 3 polos (TRS) de ¼” para fones de ouvido estéreo. O volume dos fones é ajustado pelo VOLUME controlar .
Slot de segurança Kensington – para proteger seu sintetizador.
