MiniNova 하드웨어 개요

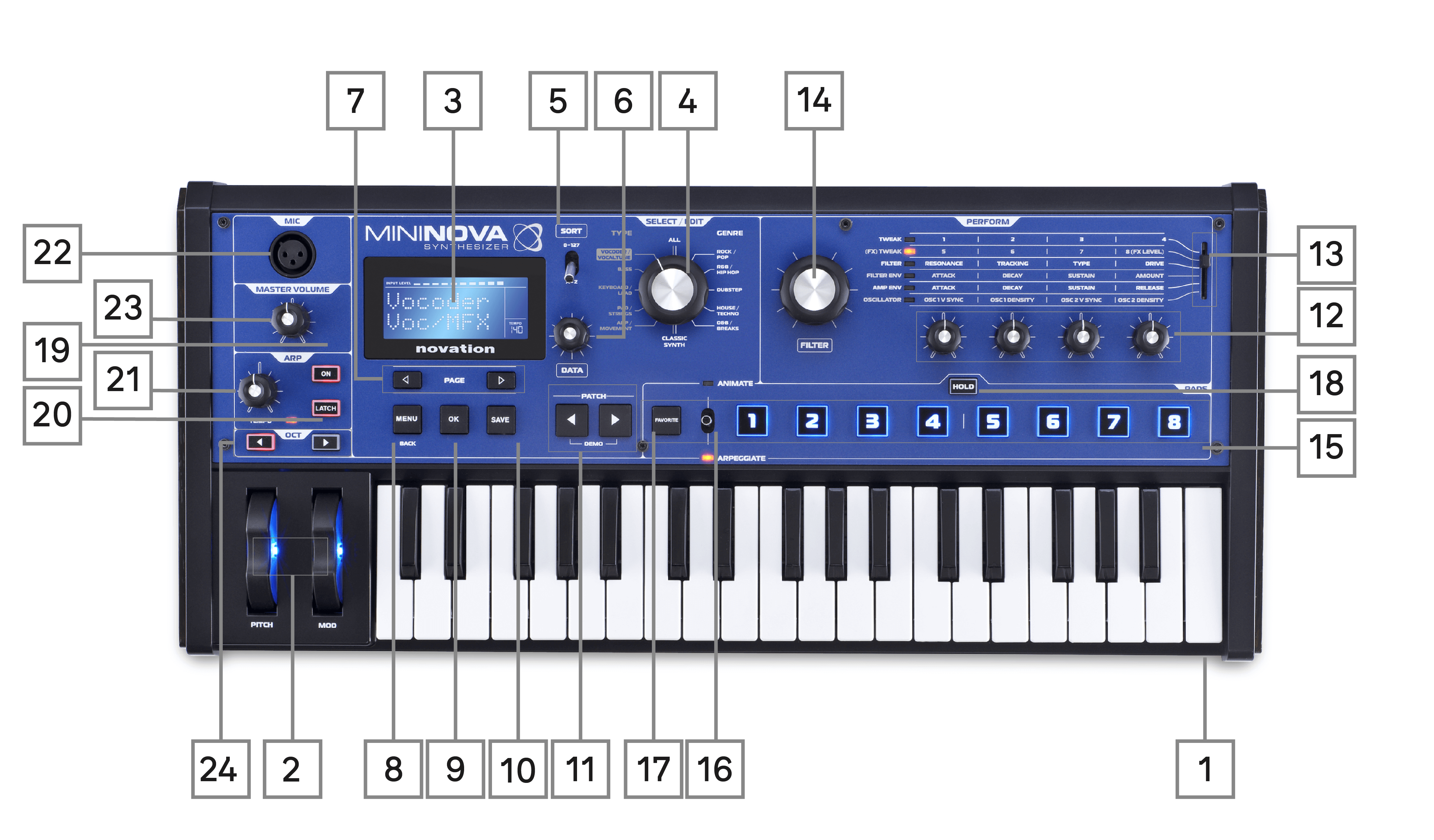

벨로시티 감지 기능이 있는 37노트(3옥타브) 키보드.

정점 그리고 모드 바퀴: 정점 바퀴를 놓으면 중앙 위치로 돌아갑니다.

패치 선택 및 메뉴 접근을 위한 맞춤형 2열 x 8자 LCD 도트 매트릭스 디스플레이. LCD에는 오디오 입력 신호 레벨, BPM 단위의 템포 표시, 기타 상태 정보를 보여주는 막대 그래프 미터도 있습니다.

유형/장르 선택기: 사용 가능한 패치의 하위 집합을 선택하는 데 사용합니다.

종류 스위치: 패치 세트를 패치 번호 또는 이름의 알파벳순으로 정렬할 수 있습니다.

데이터 디텐트 회전 제어: 패치 선택 및 메뉴 내에서 매개변수 값을 변경하는 데 사용됩니다.

페이지 I 및 H 버튼: 메뉴 페이지 간에 앞뒤로 이동하는 데 사용됩니다.

메뉴/뒤로 버튼: 메뉴 시스템에 진입하려면 누르세요. 메뉴 시스템 내에서 다시 누르면 이전 메뉴 단계로 돌아갑니다. '길게' (1초 이상) 누르면 메뉴 시스템이 완전히 종료됩니다.

좋아요 버튼: 메뉴 시스템 내에서 탐색(다음 메뉴 레벨로 이동) 및 데이터 입력 확인에 사용됩니다.

구하다 버튼: 패치의 변경 사항을 저장하는 데 사용됩니다.

패치 I 및 H: 현재 사용 가능한 패치를 스크롤하는 전용 버튼입니다. 두 버튼을 동시에 1초 이상 누르면 데모 모드로 전환됩니다.

회전식 제어 장치: 매개변수 조정을 위한 4개의 회전식 "Tweak" 컨트롤. 각 컨트롤의 기능은 PERFORM ROW 선택기 [13]의 설정에 따라 결정됩니다. (본 설명서에서 회전식 컨트롤을 사용하는 경우 'RCn'으로 표시하며, 여기서 n은 컨트롤 번호입니다. 예: 'RC1'은 회전식 컨트롤 1을 나타냅니다.)

행 선택기 수행: 이 6방향 스위치는 4개의 회전 제어[12]의 기능을 결정합니다. LED는 현재 선택된 행을 표시하고, 조정 가능한 매개변수는 인쇄됩니다. MiniNova상단 패널입니다. 스위치를 움직이면 패널에 인쇄된 표의 원하는 행을 선택할 수 있습니다. 처음 두 행은 Novation 프로그래밍 팀이 각 패치에 대해 공장에서 선택한 파라미터에 Tweak 컨트롤을 할당하여 가장 유용하고 인상적인 사운드 변형을 즉시 사용할 수 있도록 합니다.

필터: 라이브 연주 시 더욱 풍부한 표현력을 발휘하도록 설계된 대형 회전식 컨트롤입니다. 필터 1의 차단 주파수를 항상 조절합니다.

패드 1~8: 백라이트가 있는 8개의 다색 압력 감지 패드 세트로, 애니메이션 또는 아르페지에이팅의 두 가지 주요 방식으로 사용할 수 있습니다. 또한, FAVORITE 버튼[17]과 함께 사용하면 선호하는 패치를 불러오는 "빠른 불러오기" 버튼으로 사용할 수 있습니다.

애니메이션/아르페지오 스위치: 패드[15]를 Animate 컨트롤 또는 Arpeggiator 패드로 작동하도록 지정하는 2위치 스위치(중앙으로 돌아가기 위한 스프링 장착).

가장 좋아하는 버튼: 8개의 패드와 함께 선호하는 패치를 저장하고 불러오는 데 사용됩니다[15].

잡고 있다 버튼: 애니메이션 모드에서 패드[15]의 동작을 "켜짐" 상태로 "잠금"하여 수정합니다.

에: 아르페지에이터를 켜고 끄는 백라이트 버튼입니다. '켜짐'을 선택하면 8개의 패드[15]가 아르페지에이터 모드로 전환되고 패드 섹션의 아르페지에이터 LED가 켜집니다.

걸쇠 버튼: 아르페지에이터 효과를 마지막 음표에 연속으로 적용하여 다음 건반을 누를 때까지 지속합니다. LATCH 기능을 미리 설정하여 아르페지에이터가 활성화되는 즉시 효과를 적용할 수 있습니다.

속도 컨트롤: 연주되는 아르페지에이터 패턴의 템포를 설정합니다. 인접한 LED가 깜빡여 템포를 시각적으로 표시하고, 실제 BPM 값은 LCD에 표시됩니다.

동적 마이크 입력: 제공된 구즈넥 마이크 또는 다른 다이내믹 마이크(즉, 팬텀 파워 없이 작동하는 마이크)를 연결하기 위한 XLR 소켓. 이 마이크는 MiniNova의 보코더 및 VocalTune 기능을 사용하거나 오디오 출력으로 라우팅할 수 있습니다. 후면 패널의 EXT IN {8}에 잭 플러그를 꽂으면 이 입력이 무효화됩니다.

마스터 볼륨: 메인 오디오 출력과 헤드폰 출력에 대한 레벨 제어.

옥타브 + 그리고 – 버튼: 이 버튼은 누를 때마다 키보드를 한 옥타브 위아래로 조옮김합니다. 연결된 여러 색상의 LED는 조옮김이 적용되었음을 나타냅니다.

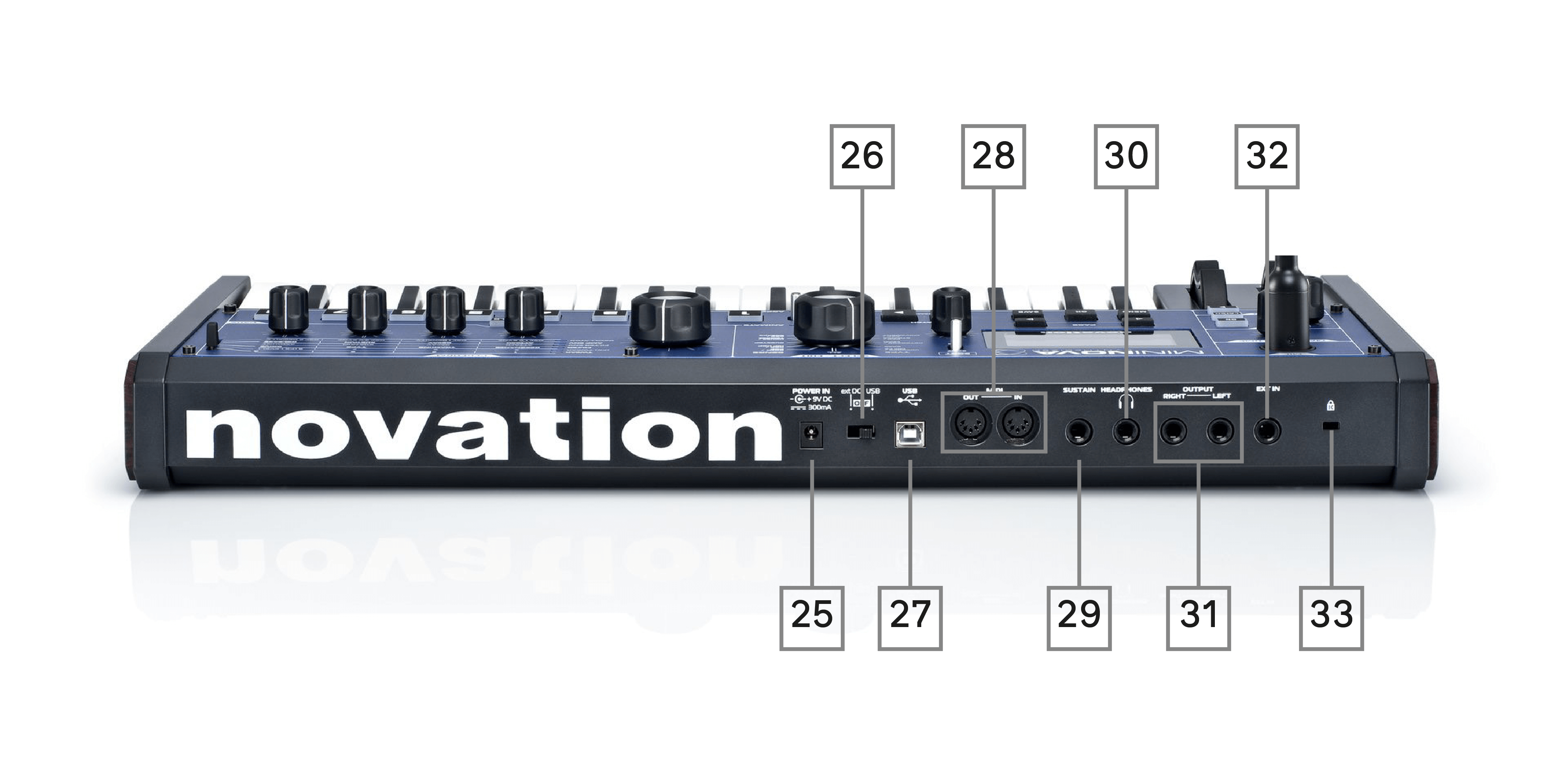

DC 전원 커넥터: 외부 연결을 위한 표준 2.2mm 소켓 9V DC 전원 공급 장치 (제공됨). 참조 전력 요구 사항.

켜기/끄기 스위치: 3단계 스위치:

USB 포트: PC 또는 Mac에 연결하기 위한 Type B USB Type 1.1(2.0 호환) 소켓

MIDI 커넥터: 표준 MIDI 입/출력 소켓(5핀 DIN)

서스테인 페달 소켓: 서스테인 페달을 연결하기 위한 2극(모노) ¼인치 잭 소켓. NO(정상 개방) 및 NC(정상 폐쇄) 페달 유형 모두 호환됩니다. MiniNova 전원이 켜지면 부팅 중에 유형이 자동으로 감지됩니다(발이 페달에 닿지 않은 경우!). 참조 상단 메뉴: 글로벌 자세한 내용은.

헤드폰 소켓: 스테레오 헤드폰용 3극 ¼” 잭 소켓. 헤드폰 볼륨은 MASTER VOLUME 컨트롤[23]로 조절됩니다.

출력 왼쪽 그리고 오른쪽: 메인 스테레오 출력을 지원하는 ¼인치 잭 소켓 2개. 출력은 언밸런스드이며, 최대 레벨은 +5dBu입니다.

외부에서: 외부 악기 또는 라인 레벨 오디오 입력용 ¼인치 잭 소켓입니다. 이 입력은 상단 패널의 다이내믹 마이크 입력 [22]에 연결된 XLR 커넥터보다 우선합니다. 입력은 밸런스드이며 최대 0dBu의 입력 레벨을 허용합니다. 입력 감도는 메뉴 시스템을 통해 조정할 수 있습니다(참조). 상단 메뉴: 글로벌).

켄싱턴 록 포트: 신시사이저를 보호하세요.
