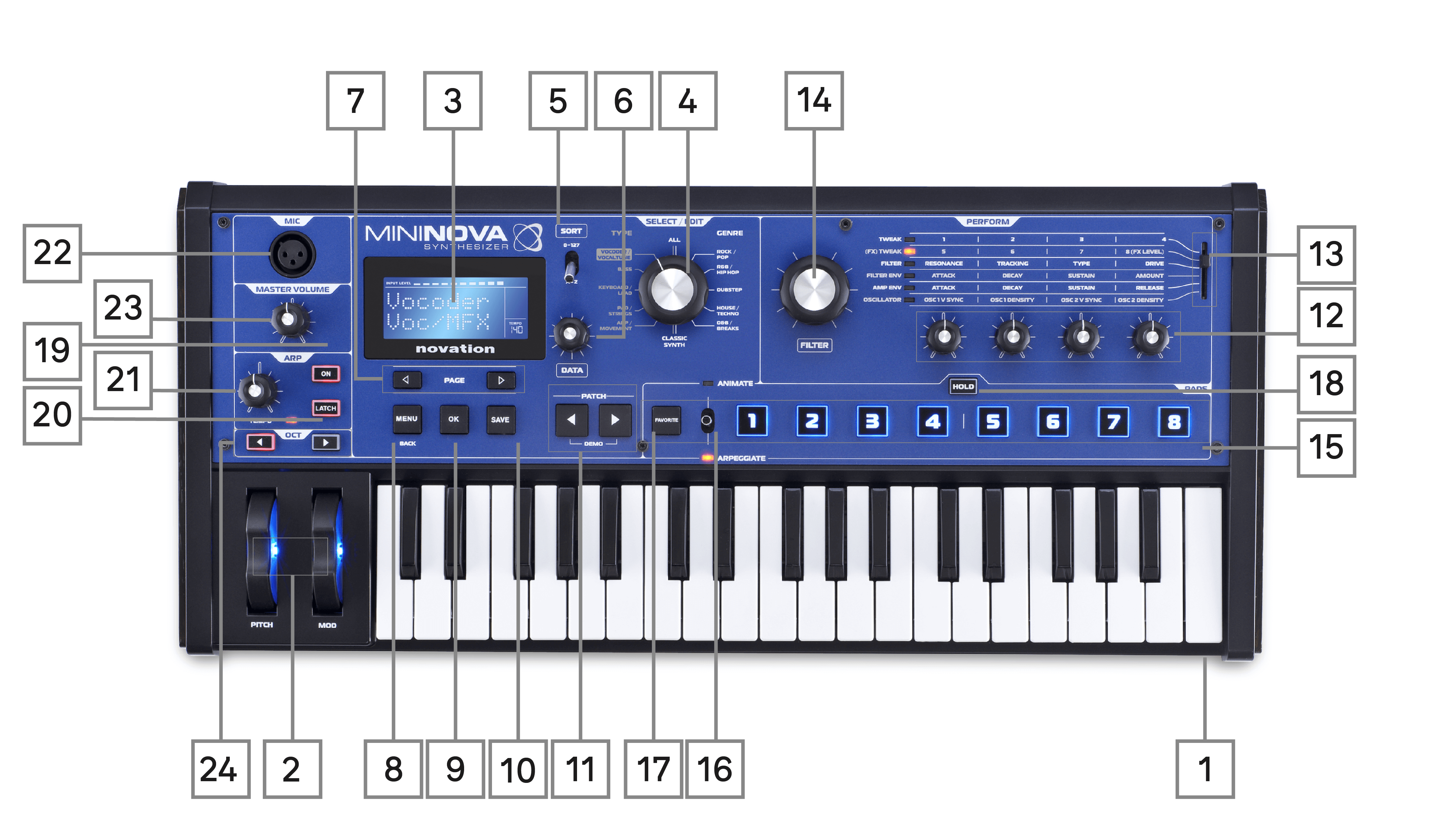

Display LCD a matrice di punti personalizzato a 2 righe x 8 caratteri per la selezione delle patch e l'accesso al menu. Il display LCD presenta anche un misuratore a barre che mostra il livello del segnale audio in ingresso, l'indicazione del tempo in BPM e altre informazioni di stato.
-
TIPO/GENERE selettore: utilizzare questo per selezionare un sottoinsieme di patch disponibili.
-
ORDINARE switch: consente di ordinare il set di patch in base al numero di patch o in ordine alfabetico per nome.
-
DATI controllo rotativo a scatto: utilizzato nella selezione delle patch e per modificare i valori dei parametri all'interno dei menu.
-
PAGINA Pulsanti I e H: servono per spostarsi avanti e indietro tra le pagine del menu.
-
MENU/INDIETRO Pulsante: premere per accedere al sistema di menu; all'interno del sistema di menu, una nuova pressione consente di tornare al livello di menu precedente. Una pressione prolungata (> 1 sec) consente di uscire completamente dal sistema di menu.
-
OK pulsante: utilizzato all'interno del sistema di menu per la navigazione (passa al livello di menu successivo) e per confermare l'immissione dei dati.
-
SALVA pulsante: utilizzato per salvare le modifiche alle patch.
-
Patch I e H: pulsanti dedicati per scorrere le patch attualmente disponibili. Premendo entrambi i pulsanti contemporaneamente per almeno un secondo si accede alla modalità DEMO.
-
Controlli rotativi: 4 controlli rotativi "Tweak" per la regolazione dei parametri. La funzione di ciascun controllo è determinata dall'impostazione del selettore PERFORM ROW [13]. (L'uso di un controllo rotativo nel testo del manuale è indicato da 'RCn', dove n è il numero del controllo; ad esempio, 'RC1' si riferisce al controllo rotativo 1).
-
Esegui il selettore di riga: Questo interruttore a 6 vie determina le funzioni dei quattro controlli rotanti [12]. Un LED indica la riga attualmente selezionata e i parametri disponibili per la regolazione sono stampati sul MiniNovaPannello superiore. Muovendo l'interruttore è possibile selezionare qualsiasi riga della tabella stampata sul pannello. Le prime due righe assegnano i controlli Tweak ai parametri selezionati in fabbrica dal team di programmazione Novation per ogni Patch, offrendo accesso immediato alle variazioni sonore più utili e sorprendenti.
-
Filtro: si tratta di un grande controllo rotativo pensato per favorire una performance più espressiva durante le esibizioni dal vivo. Regola sempre la frequenza di taglio del Filtro 1.
-
PASTIGLIE Da 1 a 8: un set di otto pad retroilluminati, multicolori e sensibili alla pressione, che possono essere utilizzati in due modi principali: Animare o Arpeggiare. Inoltre, insieme al pulsante FAVORITE [17], possono essere utilizzati come pulsanti di "Caricamento rapido" per richiamare le patch preferite.
-
ANIMARE/ARPEGGIARE interruttore: un interruttore a 2 posizioni (caricato a molla per tornare al centro), che assegna i pad [15] per agire come controlli Animate o pad Arpeggiator.
-
PREFERITO pulsante: utilizzato per memorizzare e richiamare le patch preferite insieme agli otto pad [15].
-
PRESA pulsante: modifica l'azione di un pad [15] in modalità Animate "bloccandolo" in uno stato "On".
-
SU: pulsante retroilluminato per accendere e spegnere l'Arpeggiatore. Quando selezionato 'On', gli otto pad [15] entrano in modalità Arpeggiatore e il LED Arpeggiatore nella sezione Pad si illumina.
-
CHIUSURA Pulsante: applica l'effetto Arpeggiatore all'ultima nota suonata ininterrottamente, finché non viene premuto un tasto successivo. LATCH può essere preselezionato in modo che sia effettivo non appena l'Arpeggiatore viene attivato.
-
TEMPO Controllo: imposta il tempo del pattern dell'Arpeggiatore in riproduzione. Un LED adiacente lampeggia per fornire un'indicazione visiva del tempo, mentre il valore BPM effettivo viene visualizzato sul display LCD.
-
Ingresso microfono dinamico: una presa XLR per il collegamento del microfono a collo d'oca in dotazione o di un microfono dinamico alternativo (ovvero un microfono che non richiede alimentazione phantom per funzionare). Il microfono può essere utilizzato con MiniNovafunzioni vocoder e VocalTune, oppure indirizzati alle uscite audio. Questo ingresso viene ignorato quando un jack viene collegato a EXT IN {8} sul pannello posteriore.
-
Volume principale: il controllo del livello per le uscite audio principali e l'uscita cuffie.
-
Ottava + E – Pulsanti: ogni volta che vengono premuti, traspongono la tastiera di un'ottava in su o in giù. I LED multicolori associati confermano l'avvenuta trasposizione.
-

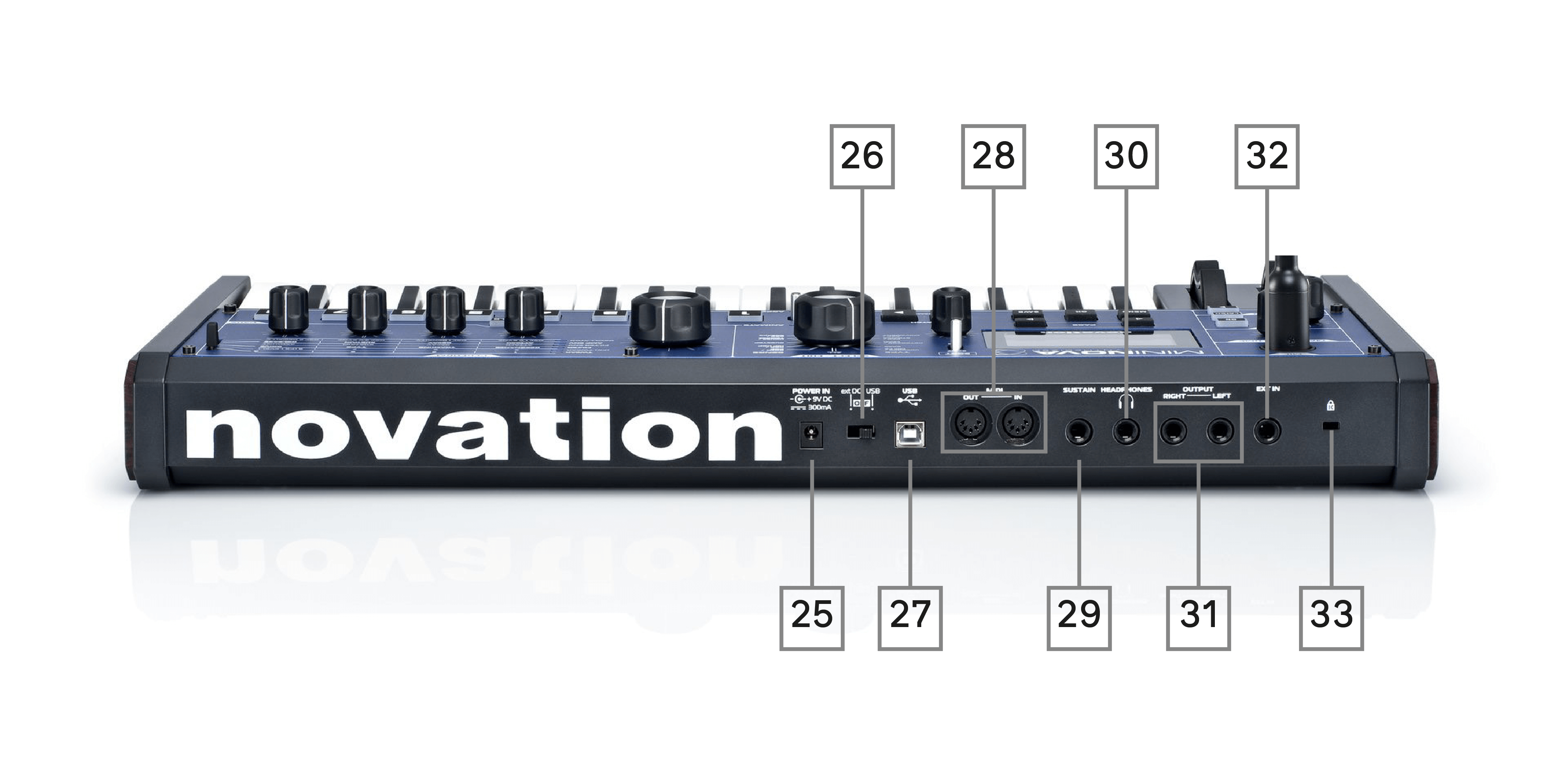

DC connettore di alimentazione: presa standard da 2,2 mm per il collegamento dell'alimentazione esterna Alimentatore da 9 V CC (fornito). Vedi Requisiti di potenza.
-
porta USB: Presa USB tipo B tipo 1.1 (compatibile con 2.0) per la connessione a PC o Mac
-
Presa per pedale sustain: Presa jack da ¼” a 2 poli (mono) per collegare un pedale sustain. Sono compatibili sia i tipi di pedale NO (normalmente aperto) che NC (normalmente chiuso); se si collega il pedale quando MiniNova è acceso, il tipo verrà rilevato automaticamente durante l'avvio (a condizione che il piede non sia sul pedale!). Vedi Menu principale: globale per maggiori informazioni.
-
Presa per cuffie: Presa jack da ¼” a 3 poli per cuffie stereo. Il volume delle cuffie è regolato dal controllo MASTER VOLUME [23].
-
USCITA SINISTRA E GIUSTO: 2 prese jack da ¼” per l'uscita stereo principale. Le uscite sono sbilanciate, con un livello massimo di +5 dBu.
-
EXT IN: Presa jack da ¼” per ingressi audio di livello linea o strumenti esterni. Questo ingresso sostituisce un connettore XLR collegato all'ingresso microfono dinamico [22] sul pannello superiore. L'ingresso è bilanciato e può accettare un livello di ingresso massimo di 0 dBu. La sensibilità dell'ingresso può essere regolata tramite il sistema di menu (vedere Menu principale: globale).
-
Porta di blocco Kensington: per proteggere il tuo sintetizzatore.
