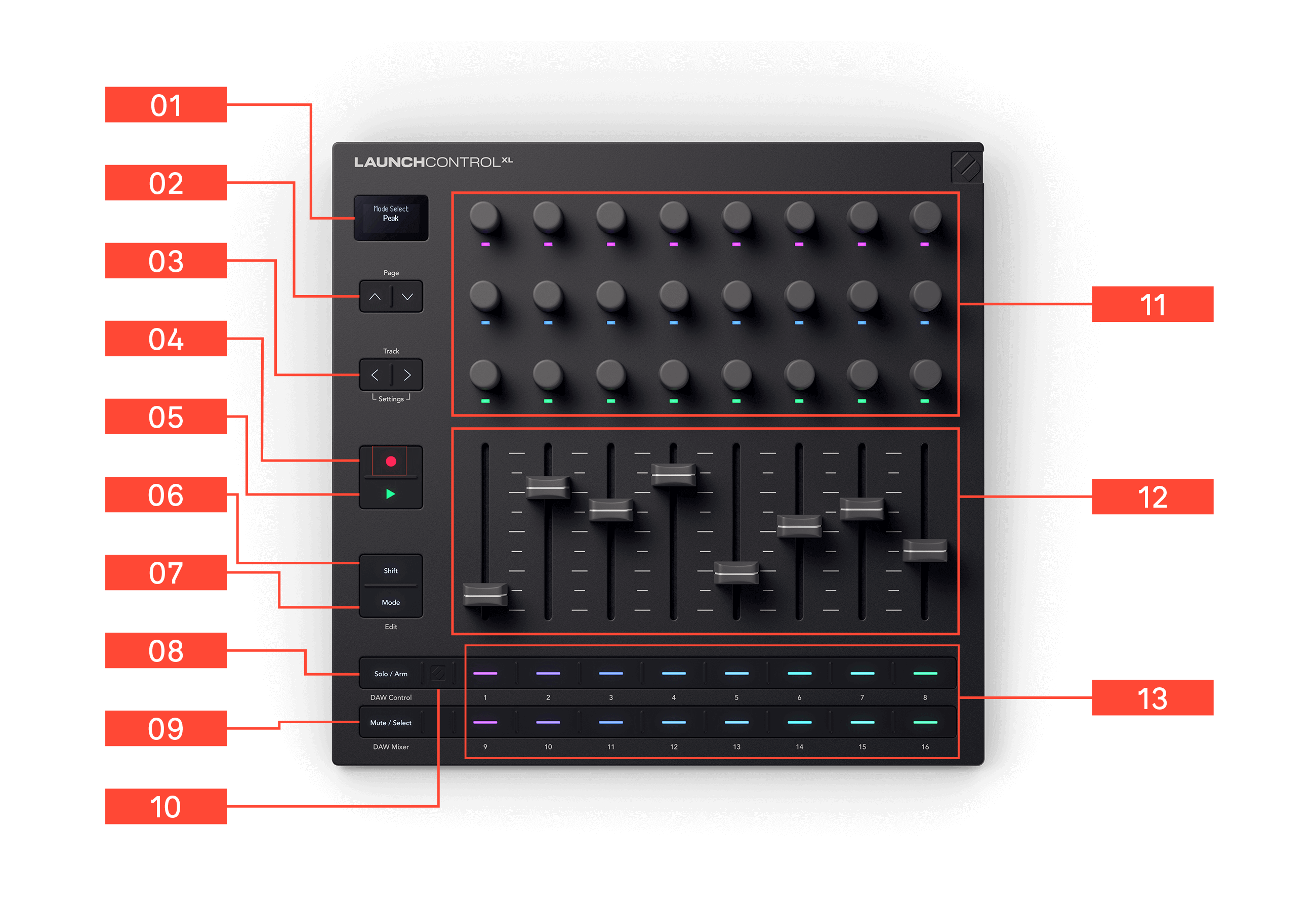

Las siguientes páginas le dan una idea de lo que hacen los controles en Launch Control XL 3. Para la integración de DAW, consulte Control de su DAW con el Launch Control XL 3, para usar Launch Control XL 3 en aplicaciones que no son DAW, consulte Uso de Launch Control XL 3 fuera de un DAW.
-
Pantalla: muestra información importante sin ser demasiado compleja.
-
Botones de Pista : muévase a través de las pistas de su DAW.
Para acceder a los Ajustes, vaya a un modo personalizado y mantenga pulsados ambos botones de Pista < > durante 300 milisegundos.
-
Botón de Grabar ⏺: activa/desactiva el registro en su DAW.
-
Botón de Reproducir ▶: controla y coincide con el comportamiento del botón de reproducción de su DAW.
-
Botón de Modo: seleccione lo que el Launch Control XL 3 está controlando, DAW Mixer, DAW Control o un modo personalizado.
-
Botón de Modo: seleccione lo que el Launch Control XL 3 está controlando, DAW Mixer, DAW Control o un modo personalizado.
Mantenga pulsado Mayús y Modo para acceder al menú Editar configuración de modos.
-
Botón de Solo/Brazo : en los modos DAW, cambie lo que controla esta fila de botones.
-
Botón de Silenciar/Seleccionar : en modos DAW, cambie lo que controla esta fila de botones.
-
Botón Novation - nada… todavía.
-
Codificadores: controles de codificador asignables.
-
Faders: controles de fader asignables.
-
Botones 1 - 16 - Solo/Brazo o Silenciar/Seleccionarbotones en modo DAW, o controles de botón asignables en Modos personalizados.
Página arriba y abajo son el primer par de botones horizontales debajo de la pantalla, en el lado izquierdo del Launch Control XL 3.
Los botones se iluminan cuando están disponibles y le permiten navegar por muchas áreas del Launch Control XL 3. Por ejemplo, si está en la primera o última página, solo se enciende uno de los dos botones.
Al pulsar cualquiera de los botones, la pantalla muestra lo que ha cambiado.
Los botones Pista <> izquierda y Pista derecha son el segundo par de botones horizontales debajo de la pantalla, en el lado izquierdo del Launch Control XL 3.
Los botones se iluminan cuando están disponibles y le permiten navegar por muchas áreas del Launch Control XL 3. Por ejemplo, si está en la primera o última página, solo se enciende uno de los dos botones.
Al pulsar cualquiera de los botones, la pantalla muestra lo que ha cambiado.
Para acceder a la configuración, mantenga pulsados ambos botones Pista <> durante 300 milisegundos.
Nota
El menú Configuración solo está disponible cuando se usa un modo personalizado. En ambos modos, los botones controlan la navegación por pistas.
Para obtener más información, consulte Página de configuración del Launch Control XL 3.
En el modo de DAW, Grabar ⏺ imita el registro activado/desactivado en su DAW.
Grabar ⏺ se encuentra en la mitad superior del tercer par de botones debajo de la pantalla.
Para obtener más información, consulte Control de su DAW con el Launch Control XL 3.
En el modo DAW, Reproducir ▶ imita el comportamiento del botón de reproducción de su Daw.
Reproducir ▶ se encuentra en la mitad inferior del tercer par de botones debajo de la pantalla.
Para obtener más información, consulte Control de su DAW con el Launch Control XL 3.
El botón de Shift permite acceder a funciones secundarias en muchos botones. Mantenga pulsado Shift y pulse cualquier botón con una función de cambio secundario.
Shift se encuentra en la mitad superior del cuarto par de botones.
Mayús le permite obtener una vista previa de los controles. Mantenga Mayús y mueva un control; la pantalla le muestra el valor sin cambiarlo. También puede pulsar dos veces el botón Mayús para bloquearlo.
Sugerencia
Al mantener pulsado el botón Mayús, cualquier botón con una luz disponible de la función de cambio.
El botón de Modo le permite elegir en qué modo está el Launch Control XL 3. El Modo define la función de todos los controles.
Su Launch Control XL 3 tiene dos modos DAW ( DAW Control y DAW Mixer ), 15 modos personalizados y un modo predeterminado (ranura 16).
-
Los modos DAW asignan su Launch Control XL 3 a asignaciones preestablecidas en sus DAW, consulte Control de su DAW con el Launch Control XL 3.
-
Puede editar los controles en los modos personalizados, consulte Modos personalizados .
Para seleccionar un modo:
-
Pulse el botón Modo para entrar en la selección de modo.
Los botones 16 se iluminan, el modo seleccionado actualmente es blanco, el resto es azul.
-
Pulse un botón azul para cambiar el modo. La pantalla muestra el nombre del modo
Modo es un botón de alternancia; se mantiene activo cuando lo pulsas una vez. Puede cambiar de modo varias veces usando los botones, y los otros controles se actualizan en tiempo real. Esto le permite alternar rápidamente entre los controles del codificador y del fader.
-
Pulse el botón Modo de nuevo para salir de la selección del modo.
Usando el botón Mode momentáneamente
Puedes sostener el Modo Botón para acceder temporalmente a la selección de modo. Mientras lo mantiene pulsado, puede cambiar de modo y ajustar los controles. Al soltarlo, Modo Botón El modo cambia al último botón que presionó.
Mantenga pulsada la tecla Mayús y pulse el botón Modo para acceder al menú Editar para los modos personalizados, a través del menú Ajustes del modo. Cada modo personalizado en Launch Control XL 3 tiene su propio menú de Ajustes de modo para configurar cómo interactúa el modo personalizado con los puertos MIDI.
Para acceder al menú de configuración del modo personalizado, mantenga pulsado Shift y pulse el botón Modo ( Editar ).
Para salir del menú de edición de configuración del modo personalizado, pulse el botón Modo .
-
Para encontrar un ajuste, pulse Página hacia arriba y hacia abajo ▲▼.
-
Para ajustar una configuración, utilice los botones Pista <> .
Puede cambiar las siguientes configuraciones por modo personalizado. El botón para el modo personalizado que está editando actualmente se ilumina en blanco. Puede cambiar el modo personalizado que está editando pulsando los botones de modo personalizado.
|
Configuración |
Rango de valores |
Descripción |
Valor predeterminado |
|---|---|---|---|
|
Unir |
Activado Apagado |
En permite que los datos MIDI entrantes se fusionen con el MIDI generado por la superficie (cuando mueves un control en Launch Control XL 3) y se enviará a la salida MIDI de ese modo personalizado. |
En |
|
Filtro de fusión |
Apagado Cap. 1 - 16 |
Establezca qué canal de entrada MIDI se fusionará con el MIDI generado por la superficie para ese modo personalizado. Apagado permite que todos los canales MIDI In entrantes se fusionen con los eventos generados por la superficie de ese modo personalizado. |
Apagado |
|
Fusionar Ch |
Como entrada Cap. 1 - 16 |
Establezca a qué canal MIDI se envían los datos MIDI del modo personalizado y los datos MIDI entrantes. Como entrada no altera el canal de los datos MIDI entrantes. |
Como entrada |
|
Puerto de salida |
USB DIN 1 DIN 2 Todo |
Establece a qué puerto transmite el modo personalizado sus datos MIDI. Todo envía los datos MIDI al USB y a ambos puertos DIN. Si la fusión está activada, los datos MIDI en el En El puerto también se enviará a los puertos de salida elegidos. |
Todo |
Importante
La configuración MIDI Thru, en el Menú de configuración, tiene prioridad sobre las configuraciones del modo personalizado.
Si habilita MIDI Thru en el menú Configuración, los datos MIDI en el MIDI En El puerto se envía a MIDI Salida 2/Paso independientemente de la configuración del modo personalizado.
Si el modo personalizado activo está configurado para salida en DIN 2 o Todos, y MIDI Thru está habilitado, los datos del modo personalizado no se fusionarán ni se enviarán desde la salida DIN 2.

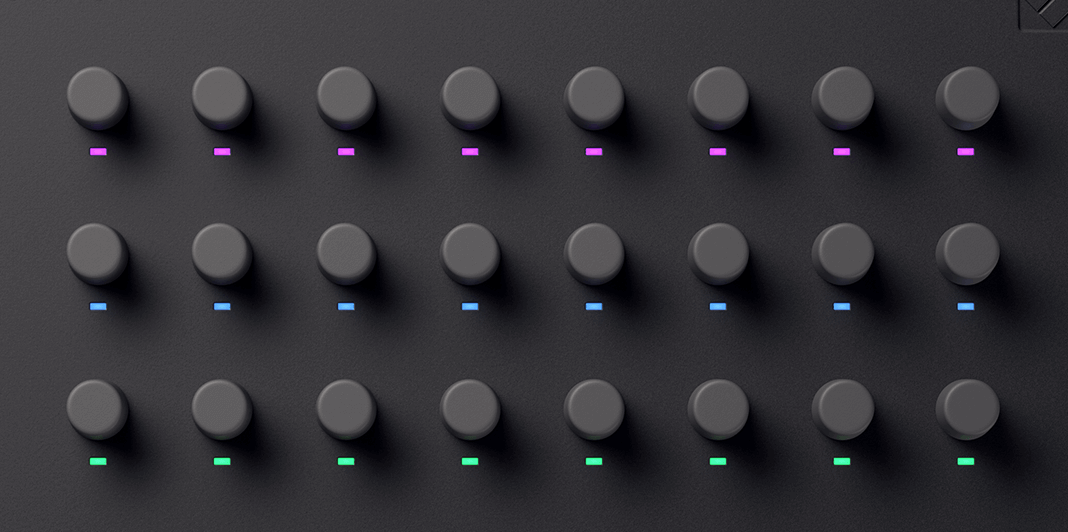

El Launch Control XL 3 tiene 24 codificadores sin fin, en filas de ocho, con LED para iluminar dependiendo del modo.
Al mover los controles, la pantalla muestra el nombre y el valor. Para obtener una vista previa de un control en pantalla, sin cambiarlo, mantenga pulsado Shift y mueva el control.
Los codificadores tienen diferentes modos, que varían según el DAW, o puede personalizarlos en modos personalizados.
En modos DAW , los codificadores tienen dos áreas:
-
Las filas 1 y 2 controlan un elemento del DAW (por ejemplo, complementos o envíos).
-
La fila 3 controla otro elemento (por ejemplo, transportar o panorimizar).
Para obtener más información sobre los modos del codificador:
Sugerencia
Los codificadores sin fin son perillas giratorias que giran continuamente. Esto detiene los saltos en la configuración al cambiar de modo o pistas. Su Launch Control XL 3 siempre se mantiene sincronizado con su DAW u otros dispositivos.

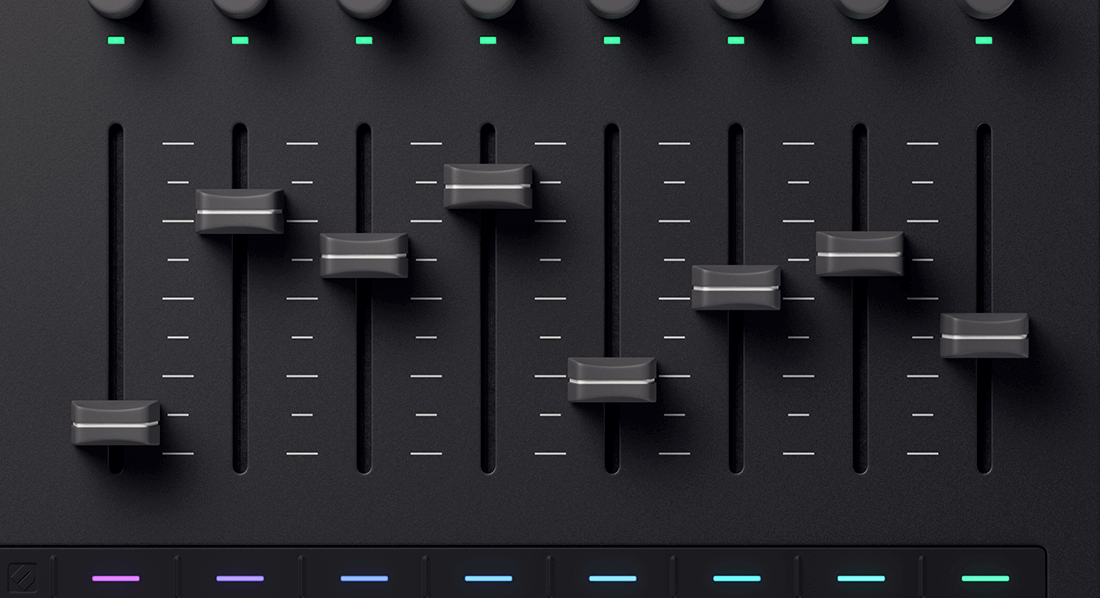

El Launch Control XL 3 tiene ocho faders. Puede usar los faders para controlar los niveles del mezclador en su DAW o enviar mensajes personalizados MIDI para controlar otros dispositivos, como hardware o complementos.
Al mover los controles, la pantalla muestra el nombre y el valor. Para obtener una vista previa de un control en pantalla, sin cambiarlo, mantenga pulsado Shift y mueva el control.
Los faders del Launch Control XL 3.
Para obtener más información sobre los modos de fader:
Al cambiar de modo, es posible que sus faders no se alineen con los nuevos parámetros. Para evitar que los valores salten al mover un fader, puede habilitar la captación del fader en el menú Ajustes .
-
Cuando selecciona Recogida, mover el fader no cambia el parámetro hasta que pasa el valor actual.
-
Cuando selecciona Saltar, mover un fader cambia el valor inmediatamente, haciendo que el valor «salte» al nuevo valor.

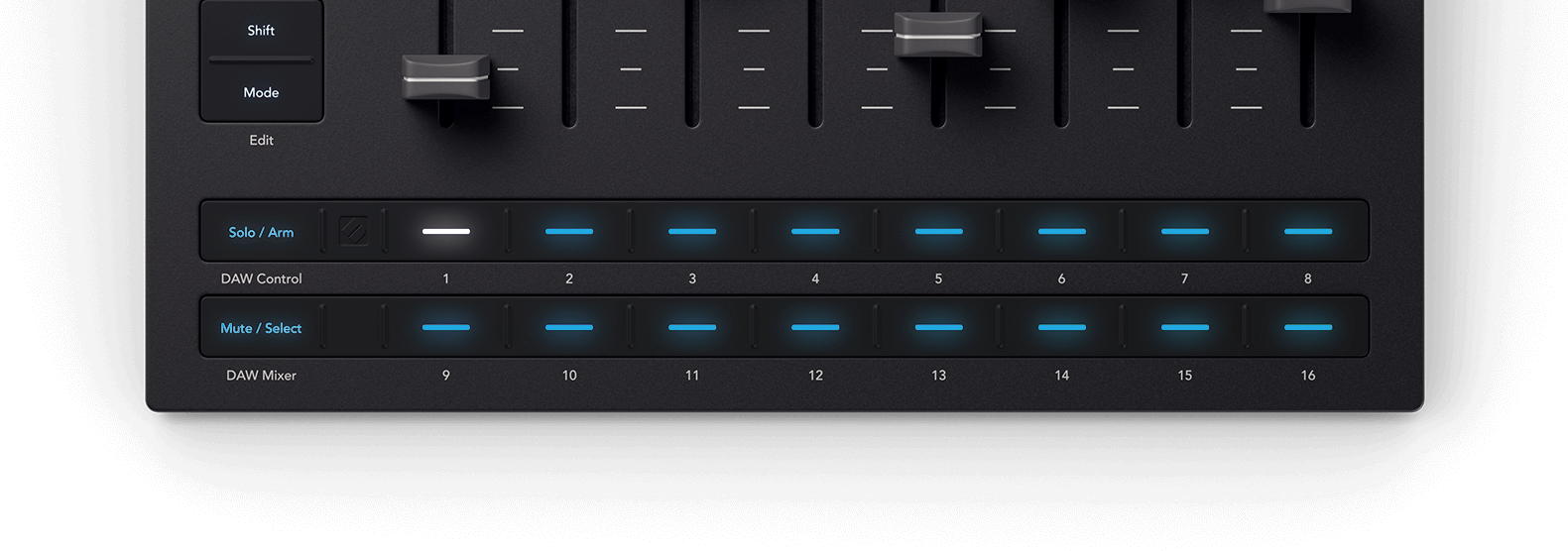

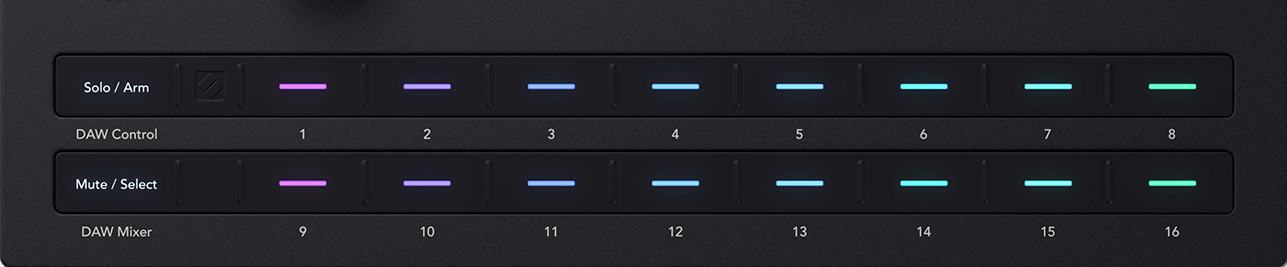

En la parte inferior de su panel superior Launch Control XL 3 hay dos filas de botones, 19 en total.
Cuando su Launch Control XL 3 está controlando un DAW, los botones debajo de los faders actúan como botones Solo/Brazo (fila superior) o Silenciar/Seleccionar (fila inferior). Los botones del extremo izquierdo alternan entre los ajustes, consulte las siguientes secciones para obtener más información:
Cuando no está utilizando un DAW, los botones 16 pueden enviar mensajes personalizados como Notes, CC, Cambios de programa, NRPN y pulsaciones de teclas MIDI.
Consulte Uso de modos personalizados en el Launch Control XL 3 para obtener más información.
Pulse el botón Solo/Brazo a la izquierda de la fila del botón superior, para cambiar la fila del botón superior entre los controles Solo de la pista y Brazo de grabación.
Cuando los botones están en modo Solo, pulsar un botón cambia el estado Solo de la pista DAW correspondiente.
Pulse el botón Silenciar/Seleccionar a la izquierda de la fila de botones inferior, para cambiar la fila de botones inferior entre los controles Silenciar y Seleccionar.
Cuando los botones están en modo Silencio, pulsar un botón cambia el estado de Silencio de la pista DAW correspondiente.
Cuando los botones están en modo Seleccionar, al pulsar un botón se cambia la pista seleccionada en su DAW.
En el modo Seleccionar, los botones se iluminan para que coincidan con los colores de la pista en su DAW. Cuando selecciona una pista, el botón correspondiente se ilumina en blanco.
-

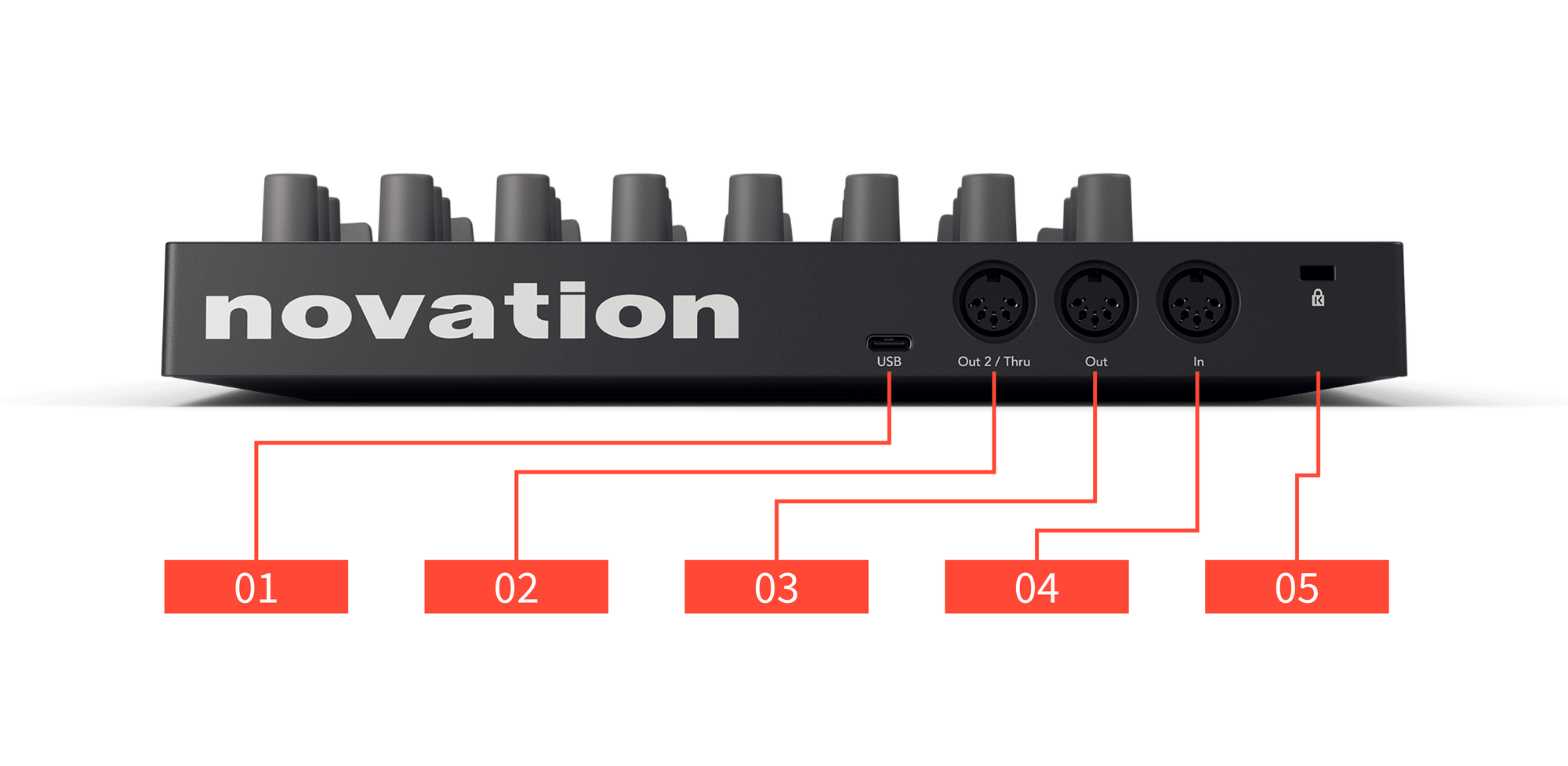

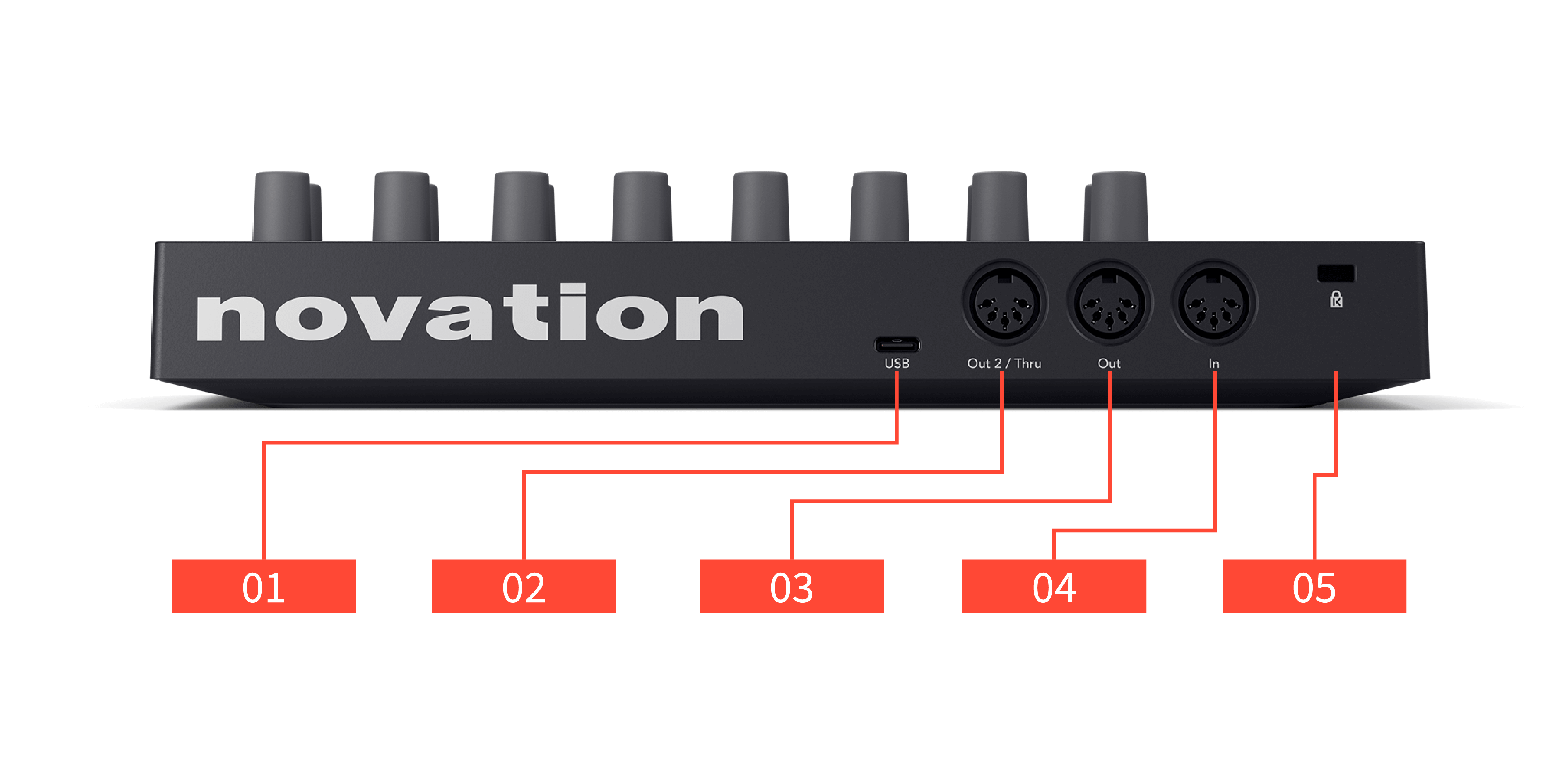

MIDI Out : Conector DIN de MIDI de 5 pines para conectar a hardware externo MIDI.
-
- cerradura Kensington, usa una cerradura para asegurar sus Launch Control y disuadir el robo.

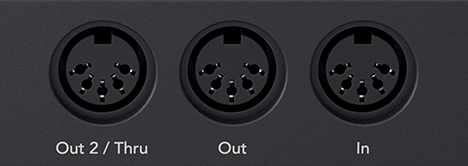

Los puertos MIDI le permiten usar el Launch Control XL 3 en configuraciones de hardware e híbridas. Por ejemplo, expandir los controles físicos en un sintetizador, una caja de ritmos o groovebox.
El puerto DIN In de 5 pines MIDI le permite enviar datos desde otros dispositivos habilitados para MIDIa su Launch Control XL 3.
Por ejemplo, para usar su Launch Control XL 3 con un teclado MIDI y controlar múltiples dispositivos,
Para obtener más información, consulte las secciones Uso de Launch Control XL 3 fuera de un DAW
El puerto MIDI Out le permite enviar menajes MIDI desde los codificadores, faders y botones al hardware con entradas MIDI.
Esto es útil para añadir control adicional al hardware: sintetizadores, cajas de ritmos y grooveboxes o para tener acceso instantáneo a los parámetros sin tener que bucear en el menú de sus instrumentos de hardware.
Para obtener más información, consulte las secciones Uso de Launch Control XL 3 fuera de un DAW
El puerto MIDI Out 2/Thru le permite elegir entre tener un segundo puerto de MIDI out o un puerto de MIDI thru. Puede cambiar esto en el menú Ajustes .
-
En el modo Salida MIDI 2, el puerto funciona igual que Salida MIDI puede enviar mensajes MIDI desde los controles al hardware con entradas MIDI.
Esto es útil cuando:
-
debe enviar mensajes de MIDI al hardware independiente de Salida MIDI. Por ejemplo, controlar dos dispositivos usando dos modos personalizados. Un dispositivo conectado a Salida MIDI y otro conectado a Salida2 MIDI.
-
-
En el modo MIDI Thru, el puerto funciona reenviando una copia de todos los mensajes MIDI que llegan al puerto DIN del Launch Control XL 3 MIDI In .
Esto es útil cuando:
-
su Launch Control XL 3 es parte de una cadena MIDI más grande, y necesita transmitir mensajes MIDI desde un dispositivo, por ejemplo, un teclado, a dos dispositivos, uno controlado por el Launch Control XL 3 y otro controlado por el teclado a través del Launch Control XL 3. Por ejemplo, un teclado, a dos dispositivos, uno controlado por el Launch Control XL 3 conectado al puerto de Salida MIDI, y otro controlado por el teclado a través del puerto Thru MIDI del Launch Control 3.
-
Para obtener más información, consulte Uso de Launch Control XL 3 fuera de un DAW.
El Launch Control XL 3 tiene un puerto USB 2.0 tipo C. Esto le permite conectar su Launch Control XL 3 a su ordenador o a un host USB MIDI.
El puerto USB tiene algunos propósitos clave:
-
Proporciona energía al Launch Control XL 3 tanto cuando se conecta a un ordenador como en modo independiente.
-
Envía y recibe datos MIDI ya sea a su DAW, aplicación MIDI o a través de un host USB MIDI.
-
Le permite instalar actualizaciones de firmware y administrar modos personalizados para su Launch Control XL 3 a través de Components.
Su Launch Control XL 3 Puede actuar como una interfaz MIDI y permitirle enviar datos MIDI desde su computadora (por ejemplo, secuenciadores y DAW) a hardware externo a través de las dos salidas MIDI DIN.
El dispositivo USB MIDI de su computadora muestra cada puerto MIDI DIN por separado para que pueda enviar mensajes MIDI a cada puerto.
Importante
El puerto Salida 2/Thru mantiene la configuración Thru. Los datos enviados a la Salida DIN 2 no se emitirán si la opción MIDI Thru está activada en el menú Configuración.
La configuración del modo personalizado no afecta los datos MIDI. Si configura un modo personalizado para que emita en un puerto DIN y envía datos USB al mismo puerto, Launch Control XL 3 fusiona los datos.
