Junto con la integración DAW, el Launch Control XL 3 puede enviar datos MIDI desde sus puertos USB y MIDI Out para trabajar con otro software o hardware con capacidad para MIDI, tanto en aplicaciones musicales como no musicales.
Para enviar datos MIDI desde el Launch Control XL 3 debe usar uno de los Modos personalizados.
En cada modo personalizado, puede asignar diferentes datos MIDI como CC, Nota, cambio de programa, NRPN
Nota
Los tipos de mensajes que puede asignar varían según el control.
Puede editar los datos MIDI que los siguientes controles envían utilizando el modo
-
Codificadores
-
Faders
-
Botones
Nota
Los siguientes son ejemplos de lo que podría hacer, cómo lo configuraría y qué conexiones necesita hacer. La funcionalidad exacta de cada sintetizador, caja de ritmos, software de iluminación o conjunto de edición varía, por lo que es mejor consultar las guías del usuario para su otro equipo en combinación con estos ejemplos.
Importante
Los siguientes ejemplos muestran los casos de uso del Launch Control XL 3fuera de un DAW, pero aún necesita conectarlo a la alimentación. Puede alimentar el Launch Control XL 3 desde su ordenador o desde una fuente de alimentación USB.

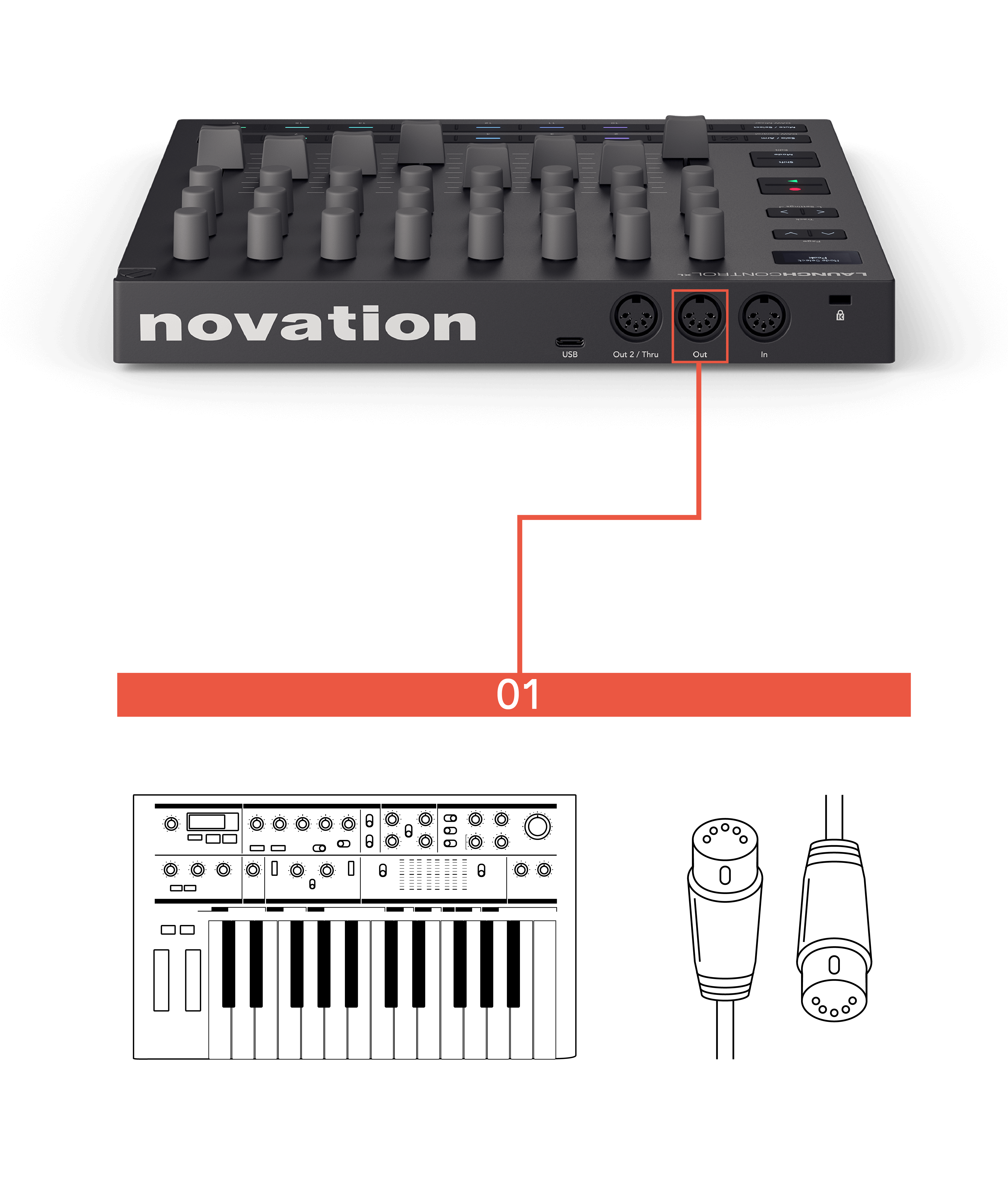

La configuración más simple es usar el Launch Control XL 3 para controlar un dispositivo con un solo cable MIDI.
Esto es útil si el dispositivo que está controlando no tiene ningún control físico, o si está buscando expandir el número de controles.
-
En este ejemplo, el Launch Control XL 3 MIDI Out está conectado a un sintetizador MIDI In para controlar sus parámetros.
El uso de un cable le permite enviar datos MIDI desde el Launch Control XL 3 para controlar el sintetizador u otro dispositivo MIDI.
Cuando haga esto, asegúrese de:
-
Los controles de Launch Control XL 3se envían en el canal MIDI en el que está configurado el dispositivo. Puede asignar cada control a un canal diferente de MIDI .
-
Los controles del Launch Control XL 3 se establecen en el tipo y rango de mensaje correctos. Para obtener más información, consulte la guía del usuario de tablas de implementación MIDI para el dispositivo que desea controlar.
-

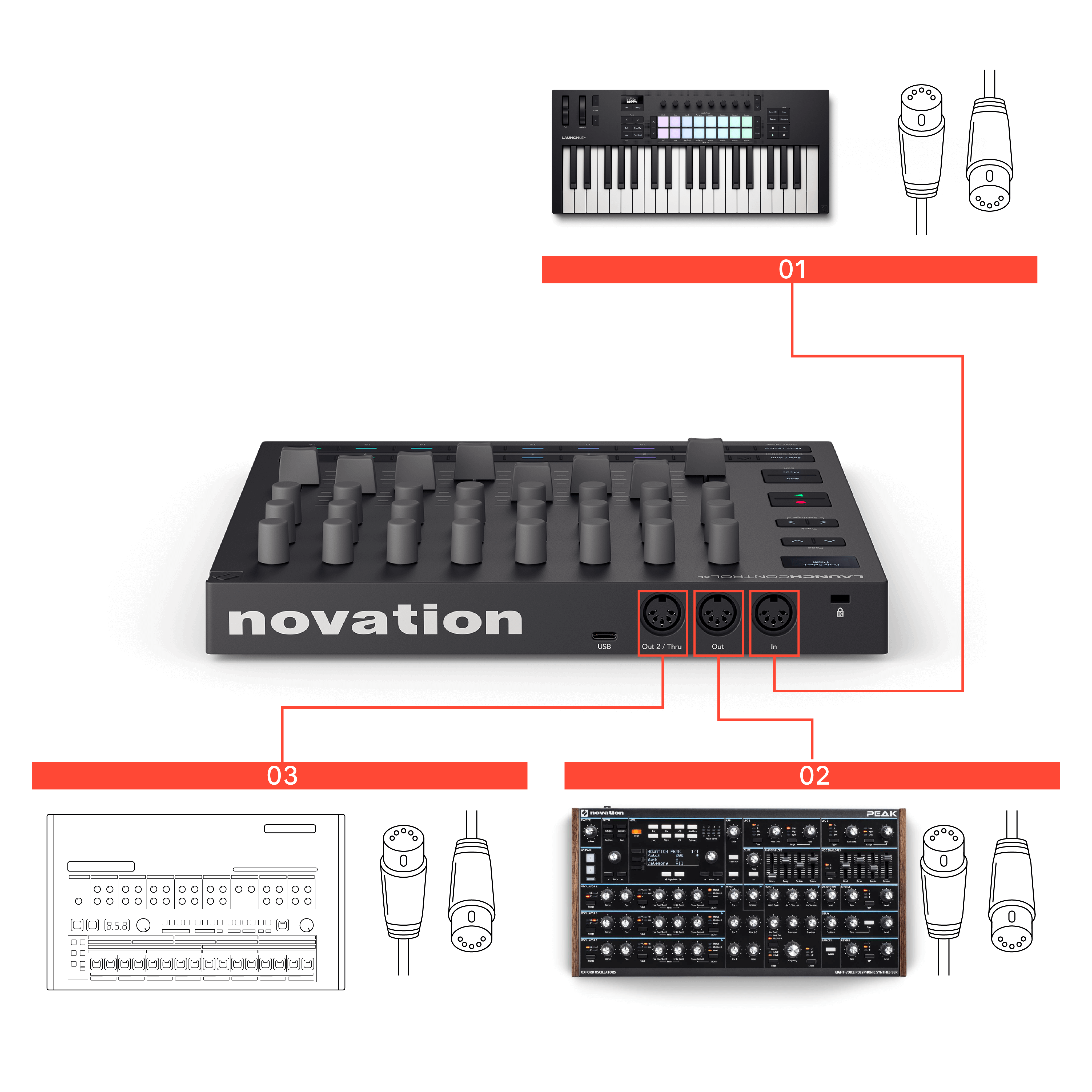

En esta configuración, el Launch Control XL 3 es un controlador para dos dispositivos. Sus controles se asignan para controlar el sintetizador en el modo personalizado 1 y una caja de ritmos en el Modo personalizado 2. También conectado al MIDI In hay un controlador de teclado que utiliza la función de fusión MIDI del Launch Control XL 3 (consulte Ajustes ) para pasar los datos de las teclas directamente al sintetizador.
-
MIDI In proviene de un teclado controlador.
La información MIDI que entra en el Launch Control se pasa a MIDI Out ( DIN 1) en el Modo personalizado 1 y MIDI Out 2 en el Modo personalizado 2. Para configurar el enrutamiento MIDI, utilice los ajustes Ext. MIDI In y Puerto de salida en el menú Editar modo personalizado para cada modo personalizado. Esto significa que puede tocar el sintetizador con el teclado y controlar el sintetizador con el Launch Control XL 3.
Sugerencia
Puede configurar el teclado de su controlador en cualquier canal MIDI y usar la configuración del Modo personalizado en Launch Control XL 3 para convertir los datos MIDI entrantes en un canal diferente. Cuando cambia los modos personalizados, los datos MIDI entrantes cambian de canal al MIDI del Modo personalizado.
-
MIDI Out va del Launch Control XL 3 a un sintetizador.
Puede configurar el sintetizador a MIDI Canal 1 (por ejemplo) y configurar un Modo personalizado para usar los codificadores y faders para controlar el sintetizador. Por ejemplo, controles de frecuencia, LFO y los faders para las envolventes ADSR .
Puede usar los botones de la parte inferior para activar los interruptores de su sintetizador, como la forma de onda del oscilador o los efectos de derivación.
-
MIDI Out 2/Thru va de la Launch Control XL 3 a una caja de ritmos.
Podría conectar otro sintetizador, pero en este caso, vamos por una configuración completa y la adición de baterías. En un Modo personalizado secundario, configure el Puerto de salida a DIN 2 (consulte Editar configuración de modo personalizado). Configure los controles para asignar a la caja de ritmos, por ejemplo, codificadores para tono, caída, nivel principal para cada tambor, etc.
También puede usar los botones de Launch Control XL 3 para enviar datos de notas para activar los sonidos de las baterías o controlar los silencios de estas.
Nota
Para cambiar lo que controla el Launch Control XL 3 debe usar diferentes Modos personalizados. Cada Modo personalizado se establece en el canal del dispositivo que recibe MIDI.

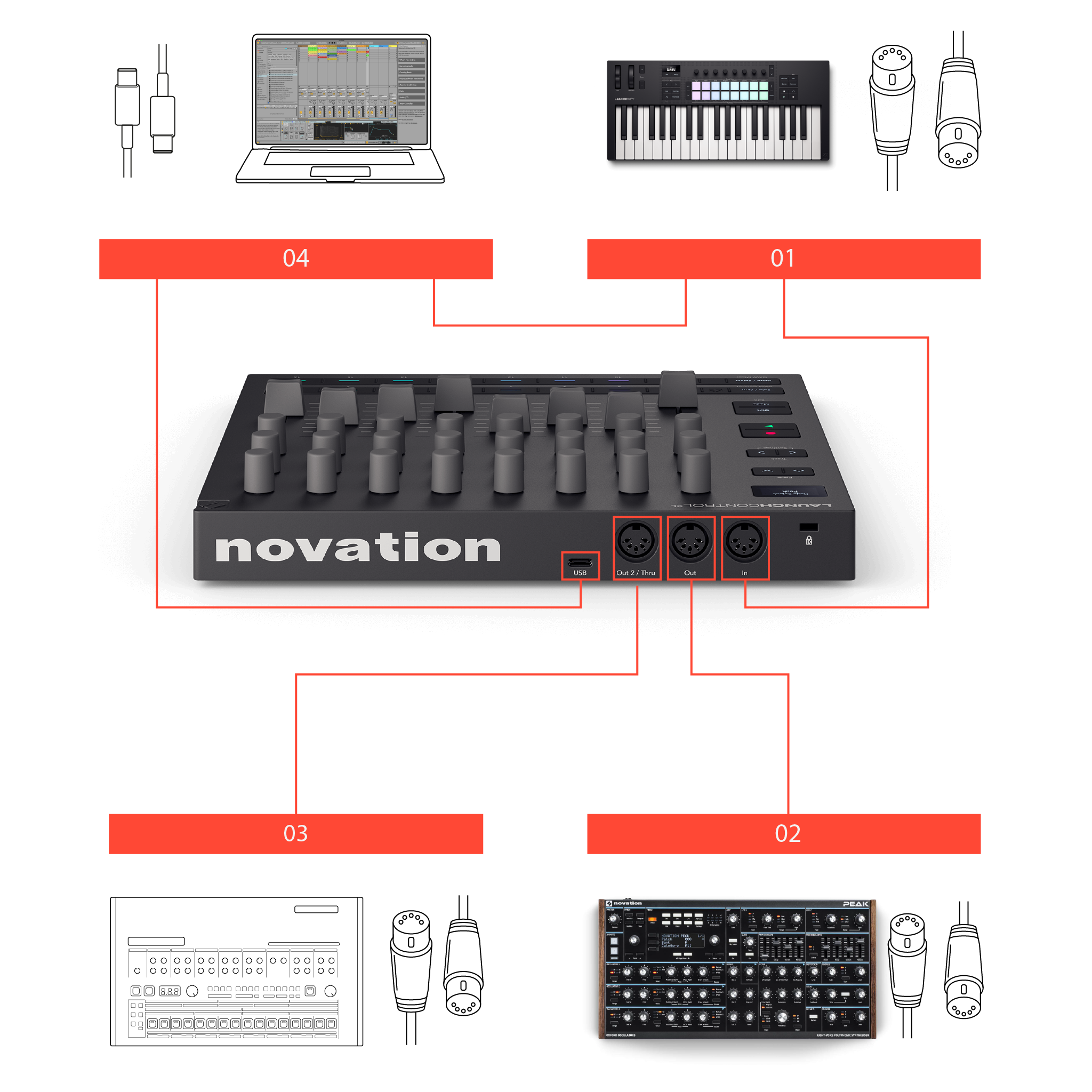

En esta configuración, el Launch Control XL 3 actúa como controlador y el enrutador MIDI en una configuración híbrida (ordenador y hardware).
Puede conectar un teclado MIDI a un MIDI In del Launch Control XL 3 y, a medida que selecciona diferentes Modos personalizados, los datos del teclado MIDI entrante se fusionan con los controles del Launch Control XL 3 y se enrutan a diferentes dispositivos de hardware.
En el dominio del software, tanto el teclado MIDI como el Launch Control XL 3 se conectan a Live y le permiten combinar sonidos de software y sesiones de DAW con su hardware.
-
Un teclado controlador MIDI se conecta desde su MIDI out al MIDI In del Launch Control XL 3.
Conectar un teclado MIDI a sus sintetizadores a través del Launch Control XL 3 le permite enrutar los datos MIDI entrantes a cualquiera de los puertos de salida MIDI en el Launch Control XL 3. Por ejemplo, si configura el Modo personalizado 1 para enrutar a DIN Out, tanto el teclado MIDI como los controles del Launch Control XL 3se enrutan al Peak. Si configura el modo personalizado a DIN Out 2 cuando cambia el Modo personalizado, tanto el teclado como Launch Control XL 3 controlan la caja de ritmos conectada a DIN Out 2 .
-
Un sintetizador (en este caso Peak) está conectado al MIDI Out del Launch Control XL 3 (este podría ser cualquier otro dispositivo MIDI con una entrada MIDI ).
-
Una caja de ritmos está conectada al MIDI Out 2 del Launch Control XL 3 (este podría ser cualquier otro dispositivo MIDI con una entrada MIDI ).
-
En esta configuración híbrida, también hemos conectado tanto el teclado del controlador MIDI como el Launch Control XL 3 al ordenador a través de USB.
Esto nos permite incorporar un DAW al flujo de trabajo y usar sonidos de software o material pregrabado mezclado con los instrumentos de hardware. Puede usar el teclado MIDI para reproducir o controlar su sesión de DAW y el Launch Control XL 3 en cualquiera de los modos de DAW para tener el control directo de la sesión de DAW.
Sugerencia
Los tres puertos MIDI del Launch Control XL 3 y las capacidades USB lo hacen útil en muchas configuraciones, hardware, software o híbrido.
Pese a que hemos diseñado principalmente el Launch Control XL 3 para la producción musical, es muy adecuado para controlar una gama de software no musical a través de MIDI y pulsaciones de teclas. Podrá configurar el enrutamiento personalizado utilizando los Modos personalizados y asignar sus codificadores, faders y botones a los parámetros en cualquier software o hardware que acepte MIDI, por ejemplo:
-
Software de vídeo como Resolume.
-
Software de iluminación o mezcladores DMX a través de entradas MIDI.
-
Control de otro software creativo como Adobe Lightroom y Premiere Pro.
