Benutzerdefiniertes 2-zeiliges LCD-Punktmatrix-Display mit 8 Zeichen für Patch-Auswahl und Menüzugriff. Das LCD verfügt außerdem über ein Balkendiagramm, das den Audio-Eingangssignalpegel, die Tempoanzeige in BPM und weitere Statusinformationen anzeigt.
-
TYP/GENRE Selektor: Verwenden Sie diesen, um eine Teilmenge der verfügbaren Patches auszuwählen.
-
SORTIEREN Schalter: Ermöglicht Ihnen, Ihren Patch-Satz nach Patch-Nummer oder alphabetisch nach Namen zu sortieren.
-
DATEN Rastender Drehregler: Wird bei der Patch-Auswahl und zum Ändern von Parameterwerten in Menüs verwendet.
-
SEITE I- und H-Tasten: Mit diesen Tasten können Sie zwischen den Menüseiten vor- und zurückblättern.
-
MENÜ/ZURÜCK Taste: Drücken, um ins Menüsystem zu gelangen; innerhalb des Menüsystems springt man durch erneutes Drücken zurück in die vorherige Menüebene. Durch langes Drücken (> 1 Sek.) verlässt man das Menüsystem vollständig.
-
OK Taste: Wird innerhalb des Menüsystems zur Navigation (zum Wechseln zur nächsten Menüebene) und zum Bestätigen der Dateneingabe verwendet.
-
SPEICHERN Schaltfläche: Wird verwendet, um Änderungen an Patches zu speichern.
-
Patch I und H: Spezielle Tasten zum Blättern durch die aktuell verfügbaren Patches. Durch gleichzeitiges Drücken beider Tasten für mindestens eine Sekunde wird der DEMO-Modus aktiviert.
-
Drehregler: 4 Drehregler zur Parametereinstellung. Die Funktion jedes Reglers wird durch die Einstellung des PERFORM ROW-Wahlschalters [13] bestimmt. (Die Verwendung eines Drehreglers wird im Handbuchtext durch „RCn“ gekennzeichnet, wobei n die Nummer des Reglers ist; z. B. steht „RC1“ für Drehregler 1.)
-
Zeilenauswahl durchführen: Dieser 6-Wege-Schalter bestimmt die Funktionen der vier Drehregler [12]. Eine LED zeigt die aktuell ausgewählte Zeile an, die dann einstellbaren Parameter sind auf dem Display aufgedruckt. MiniNovaDie obere Bedienfläche von . Durch Bewegen des Schalters können Sie eine beliebige Zeile der auf der Bedienfläche aufgedruckten Tabelle auswählen. Die ersten beiden Zeilen weisen den Tweak-Reglern Parameter zu, die vom Novation-Programmierteam für jeden Patch werkseitig ausgewählt wurden. So haben Sie sofortigen Zugriff auf die nützlichsten und eindrucksvollsten Klangvariationen.
-
Filter: Dies ist ein großer Drehregler, der bei Live-Auftritten für mehr Ausdruckskraft sorgt. Er regelt immer die Grenzfrequenz von Filter 1.
-
PADS 1 bis 8: Acht hintergrundbeleuchtete, mehrfarbige, druckempfindliche Pads, die auf zwei Arten verwendet werden können: Animieren oder Arpeggieren. Zusätzlich können sie in Verbindung mit der FAVORITE-Taste [17] als „Quick Load“-Tasten zum Abrufen bevorzugter Patches verwendet werden.
-
ANIMIEREN/ARPEGGIEREN Schalter: Ein 2-Positionen-Schalter (federbelastet, um in die Mitte zurückzukehren), der den Pads [15] die Funktion als Animate-Steuerung oder Arpeggiator-Pad zuweist.
-
FAVORIT Taste: dient zum Speichern und Abrufen bevorzugter Patches in Verbindung mit den acht Pads [15].
-
HALTEN Schaltfläche: Ändert die Aktion eines Pads [15] im Animationsmodus, indem es im Zustand „Ein“ „gesperrt“ wird.
-
AN: beleuchtete Taste zum Ein- und Ausschalten des Arpeggiators. Bei Auswahl von „On“ wechseln die acht Pads [15] in den Arpeggiator-Modus und die Arpeggiator-LED im Pads-Bereich leuchtet.
-
VERRIEGELN Taste: Wendet den Arpeggiator-Effekt auf die zuletzt gespielte(n) Note(n) an, bis eine weitere Taste gedrückt wird. LATCH kann vorgewählt werden, sodass es wirksam wird, sobald der Arpeggiator aktiviert ist.
-
TEMPO Steuerung: Legt das Tempo des abgespielten Arpeggiator-Musters fest. Eine daneben blinkende LED zeigt das Tempo optisch an, und der aktuelle BPM-Wert wird auf dem LCD angezeigt.
-
Dynamischer Mikrofoneingang: eine XLR-Buchse für den Anschluss des mitgelieferten Schwanenhalsmikrofons oder eines alternativen dynamischen Mikrofons (d. h. eines Mikrofons, das keine Phantomspeisung benötigt). Das Mikrofon kann mit dem MiniNovas Vocoder- und VocalTune-Funktionen oder an die Audioausgänge weitergeleitet. Dieser Eingang wird überschrieben, wenn ein Klinkenstecker an EXT IN {8} auf der Rückseite angeschlossen wird.
-
Gesamtlautstärke: der Pegelregler für die Haupt-Audioausgänge und den Kopfhörerausgang.
-
Oktave + Und – Tasten: Diese transponieren die Tastatur bei jedem Drücken um eine Oktave nach oben oder unten. Zugehörige mehrfarbige LEDs bestätigen die Transposition.
-

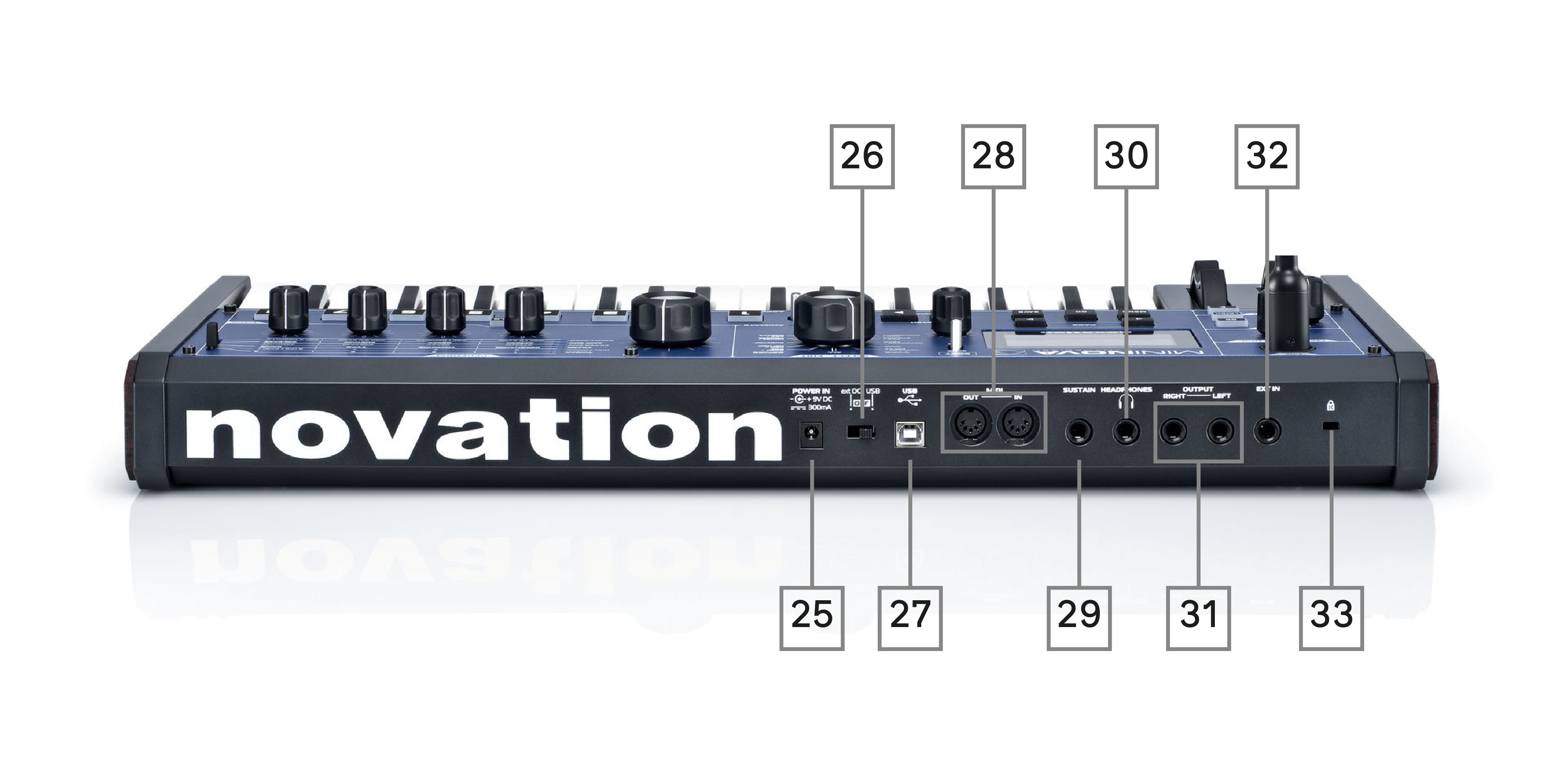

Gleichstrom Stromanschluss: Standard 2,2 mm Buchse zum Anschluss des externen 9 V DC Netzteil (im Lieferumfang enthalten). Siehe Stromversorgung.
-
USB-Anschluss: Typ B USB Typ 1.1 (2.0-kompatibel) Buchse zum Anschluss an PC oder Mac
-
MIDI-Anschlüsse: Standard-MIDI-Ein-/Ausgangsbuchsen (5-polig DIN)
-
Sustain-Pedal-Buchse: 2-polige (mono) 6,35-mm-Klinkenbuchse zum Anschluss eines Sustain-Pedals. Sowohl NO- (Normally Open) als auch NC- (Normally Closed) Pedaltypen sind kompatibel; wenn Sie das Pedal anschließen, während MiniNova eingeschaltet ist, wird der Typ beim Booten automatisch erkannt (vorausgesetzt, Ihr Fuß steht nicht auf dem Pedal!). Siehe Top-Menü: Global für weitere Informationen.
-
Kopfhörerbuchse: 3-polige 6,35-mm-Klinkenbuchse für Stereokopfhörer. Die Lautstärke des Kopfhörers wird mit dem MASTER VOLUME-Regler [23] eingestellt.
-
AUSGANG LINKS Und RECHTS: 2 x 6,35-mm-Klinkenbuchsen für den Haupt-Stereoausgang. Die Ausgänge sind unsymmetrisch, bei einem maximalen Pegel von +5 dBu.
-
EXT IN: 6,35-mm-Klinkenbuchse für externe Instrumenten- oder Line-Pegel-Audioeingänge. Dieser Eingang überschreibt einen XLR-Stecker, der an den Dynamic Mic Input [22] auf der Oberseite angeschlossen ist. Der Eingang ist symmetrisch und kann einen maximalen Eingangspegel von 0 dBu verarbeiten. Die Empfindlichkeit des Eingangs kann über das Menüsystem eingestellt werden (siehe Top-Menü: Global).
