Launchkey 88 MK4 硬件总览

更新

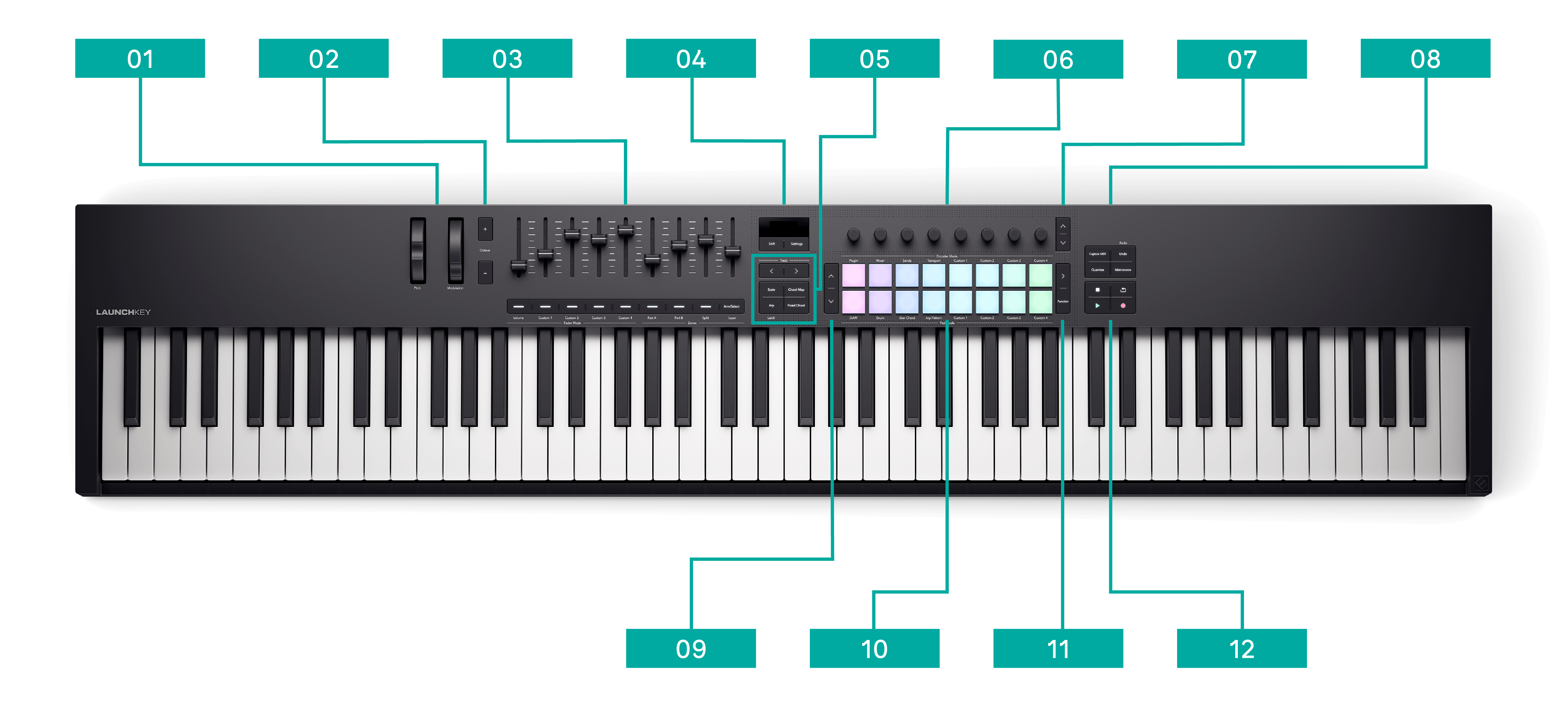

  1. 弯音 轮和 调制 轮。

    • Pitch弯音轮 - 可调节您演奏的音符音高，并发送弯音信息。

    • 调制轮 - 可分配的控制轮，用于控制任意硬件或软件参数。

  2. Octave + 和 Octave- 按钮 - 以八度为单位移调键盘。按下两个按钮将重置为默认八度设置。

  3. 推子和推子功能键 - 九个可自定义的推子，及其下方对应的推子按键。

  4. 屏幕、Shift 切换键以及 设置 功能键——该屏幕及正下方的两个按钮。

    • 显示屏 - 显示重要信息并为控件和 DAW (数字音频工作站) 提供可视化反馈。

    • Shift 切换键 - 用于访问指定给某些按钮的次级控制功能，在前面板文字中可见。

    • Settings设置功能键 - 进入设置菜单。

    • 要进入待机模式，请同时按住 Shift 和设置按钮两秒。要退出，则再次按 Shift。

  5. 屏幕下方的六个功能键：

    • Track 轨道按钮 - 在 DAW (数字音频工作站) 中切换音轨。

    • Scale 音阶按钮 - 启用并控制音阶模式。

    • Chord Map 按钮 - 启用并控制 Chord Map 模式。

    • Arp 琶音按钮 - 启用并控制琶音模式。

      Latch 锁定功能键 - 按住 Shift 再按琶音键，进入锁定功能。

    • Fixed Chord 按钮 - 启用并控件 Fixed Chord 固定和弦模式。

  6. 编码器 - 可自定义的编码器控制旋钮。

  7. 编码器组合按钮 - 通过 ˄ Up 和 ˅ Down 在切换选择编码器组合。

  8. 工作流功能键-一组四个按键。

  9. Pad bank ˄ Up 和 ˅ Down 按钮 - 打击垫左侧的两个按钮用于上下切换打击垫，例如在 Live 中移动 Clip（片段）、访问不同的和弦等。

  10. 打击垫 - 16 个支持力度感应、支持触后的打击垫，功能随打击垫模式而变。

  11. 打击垫右侧的功能键包括：

    • > 功能键 - Scene 场景触发按键。

    • Function 二级功能键 - 根据打击垫模式启用多种二级功能。

  12. 走带控制（Transport）按钮 - 顺时针从左上依次为：Stop 停止、Loop 循环、Play 播放、Record 录制。

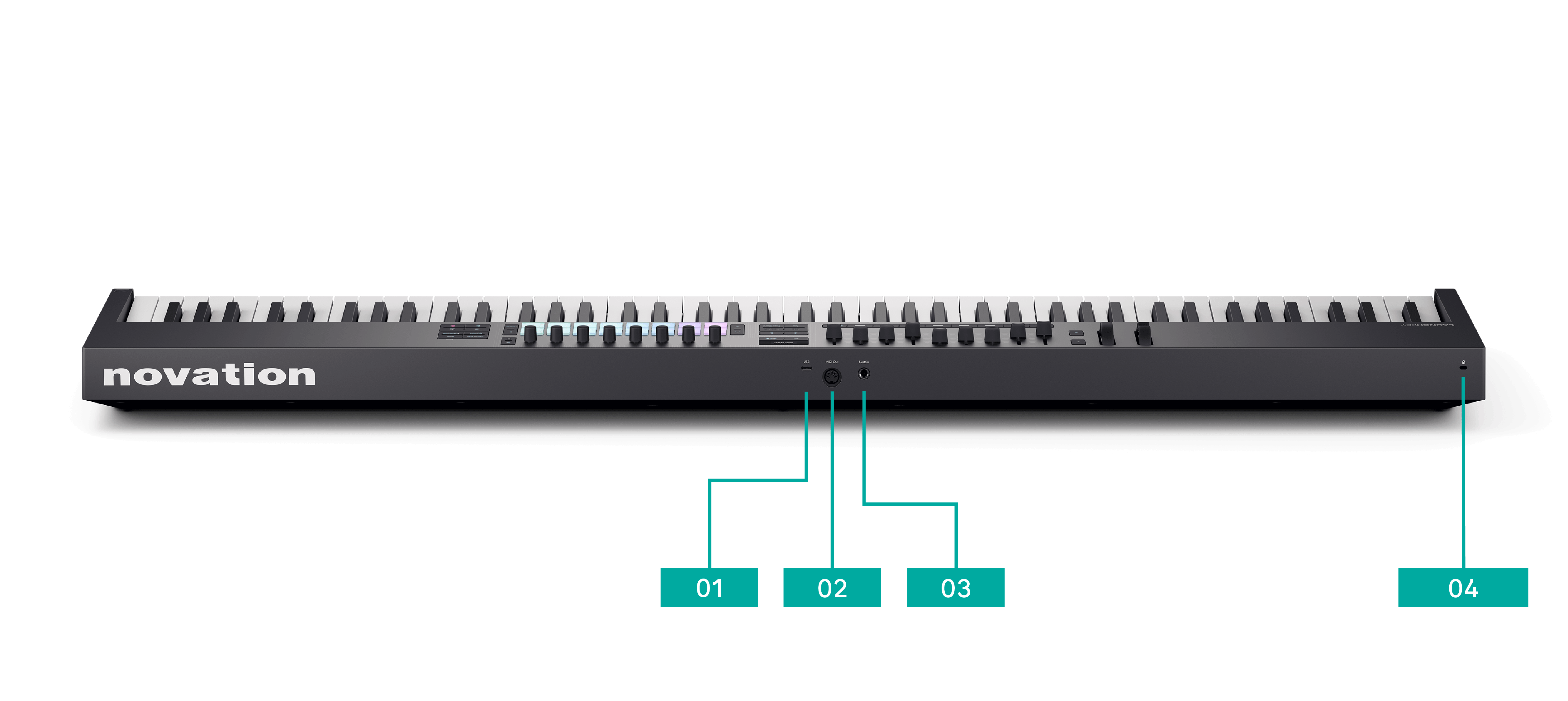

  1. USB 插口——Type-C USB 插口。可收发数据，并为您的 Launchkey 88 供电。

  2. MIDI 输出插口（）- 将 Launchkey 的 MIDI 信号发送至外部 MIDI 硬件。

  3. 延音输入插口 - 用于连接延音踏板（不支持表情、柔音或者选择延音踏板）。

  4. The Kensington lock icon. - 金士顿锁扣，用于锁定您的 Launchkey 设备，防止被盗。

鼓机打击垫的术语

在这个用户指南中，我们会以下列方式阐述鼓机打击垫：

  • 打击垫左侧的两个按键是Pad Bank打击垫上/下导向功能键。

  • 打击垫从左至右的编号：上方一排为1-8；下方一排为9-16。

  • 打击垫右侧的两个按键是 > Scene触发键和Function功能键。

A top-down view of the pads showing how we've numbered the pads throughout this user guide left to right, top row: 1 to 8, bottom row: 9 to 16.

Shift 键

Launchkey 的 Shift 按钮允许访问许多按键的第二功能。要访问这些第二功能，请按住 Shift 并按下具有二级 Shift 功能的任意按键。以下是带有二级 Shift 功能的按钮列表。某些功能根据 DAW (数字音频工作站) 而有所不同。

Shift 切换功能键可让您预览控制功能。按住 Shift 功能键并移动某个控制旋钮，屏幕会显示其数值变化但不会更改实际设置。您也可以双击 Shift 按钮来锁定它。

注意

当您按住 Shift 切换功能键时，任何其他具有可切换二级功能的按键，此时会亮起灯光。

表 1. 支持切换第二功能的按键

按键组合

功能

Shift切换功能键 + Octave +八度功能键

Transpose + 上移调

Shift切换功能键+ Octave -八度功能键

Transpose - 下移调

Shift切换功能键 + < 音轨功能键

< Track left 向左音轨功能键

Shift切换功能键 + > Track 音轨功能键

Track > right 向右音轨功能键

Shift切换功能键 + Arp琶音功能键

Latch 锁定

Shift + Undo

Redo 重做

表 2. 支持第二功能的推子功能键

按键组合

功能

Shift + Fader 推子功能键 1

推子模式: 音量

Shift + Fader 推子功能键 2

推子模式: Custom 自定义 1

Shift + Fader 推子功能键 3

推子模式: Custom 自定义 2

Shift + Fader推子功能键 4

推子模式: Custom 自定义 3

Shift + Fader 推子功能键 6

推子模式: Custom 自定义 4

Shift + Fader 推子功能键 6

Part A 分区

Shift + Fader 推子功能键 7

Part B 分区

Shift + Fader 推子功能键 8

Split 分割

Shift + Fader 推子功能键 9

Layer 分层

表 3. 支持第二功能的打击垫

按键组合

功能

Shift + Pad 1 打击垫

编码器模式：Plugin插件

Shift + Pad 2 打击垫

编码器模式：Mixer混音器

Shift + Pad 3打击垫

编码器模式: Sends发送

Shift + Pad 4打击垫

编码器模式：Transport走带

Shift + Pad 5打击垫

编码器模式: 自定义 1

Shift + Pad 6打击垫

编码器模式: 自定义 2

Shift + Pad 7打击垫

编码器模式: 自定义 3

Shift + Pad 8打击垫

编码器模式: 自定义 4

Shift + Pad 9打击垫

打击垫模式: DAW

Shift + Pad 10打击垫

打击垫模式: Drum鼓机

Shift + Pad 11打击垫

打击垫模式: User Chord用户和弦

Shift + Pad 12打击垫

打击垫模式: Arp Pattern琶音样式

Shift + Pad 13打击垫

打击垫模式: 自定义 1

Shift + Pad 14打击垫

打击垫模式: 自定义 2

Shift + Pad 15打击垫

打击垫模式: 自定义 3

Shift + Pad 16打击垫

打击垫模式: 自定义 4

待机模式

您的Launchkey的Shift切换功能键也可让您将Launchkey切换为待机模式。在待机模式下，您可让Launchkey保持连接电源或电脑，但关闭所有灯光。

进入或退出待机模式的方法：

  1. 按住 Shift 切换键。

  2. 长按设置功能键两秒。

    您的Launchkey上的所有灯光都会关闭，现在已进入待机模式。

  3. 再次按下Shift或设置功能键，即可退出待机模式。

    Launchkey将重新开机。

提示

待机模式只会关闭灯光，因此您的Launchkey控件依然可以发送MIDI数据。

锁定转换功能键

部分Launchkey功能需要您按下以“修饰符”功能键开始的按键组合，例如Shift+某个功能键。您可以“锁定”修饰符功能键，使这些功能更易操作。要锁定修饰符功能键，请连续按下该修饰符功能键两次。

适用于如下功能键：

  • Shift（功能切换）

  • Split（分离）- 双击Shift并按住Split键，以便更方便地选择分离点。
