DAW模式提供额外的功能，使DAW和类似DAW的软件能够在设备上实现直观的用户界面。 Launch Control 3's 表面。本章所述功能仅在启用 DAW 模式后可用。
本章所述的所有功能均可通过 DAW 输入/输出（USB）接口访问。
注意
在此模式下，DIN 输出不会发送 MIDI 数据。
您可以使用音符或 SysEx 消息启用和禁用 DAW 模式：
启用 DAW 模式：
Hex: 9Fh 0Ch 7Fh
Dec: 159 12 127
Hex: F0h 00h 20h 29h 02h 16h 02h 7Fh F7h
Dec: 240 0 32 41 2 22 2 127 247
关闭 DAW 模式：
Hex: 9Fh 0Ch 00h
Dec: 159 12 0
Hex: F0h 00h 20h 29h 02h 16h 02h 00h F7h
Dec: 240 0 32 41 2 22 2 0 247
一旦 DAW 或类似 DAW 的软件识别并连接到 Launch Control 3它应该会告诉 Launch Control 3 进入 DAW 模式（发送上述任一“启用 DAW 模式”消息），然后，如有必要，启用功能控制（参见……） Launch Control 3 功能控制 本文档的这一部分）。
当 DAW 或类似 DAW 的软件退出时，它应该退出 DAW 模式。 Launch Control 3 （发送上述任一“禁用 DAW 模式”消息），即可将其恢复为独立（MIDI）模式。

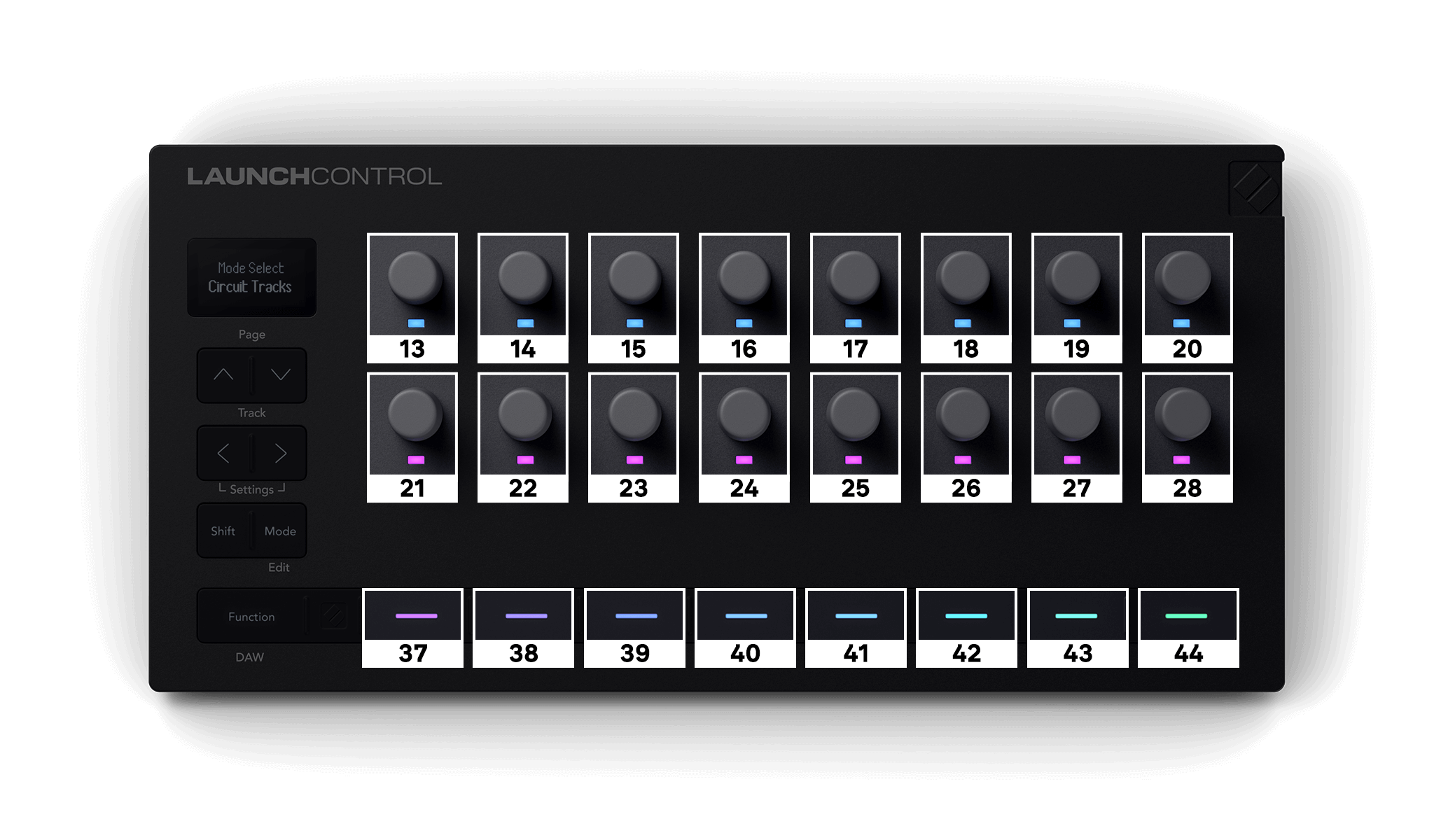

在 DAW 模式下，与独立（MIDI）模式不同，所有不属于演奏功能（例如自定义模式）的按钮和界面元素均可访问，并且仅通过 DAW 输入/输出（USB）接口进行报告。控件与控制更改事件的映射关系如下：
|
小数 |
十六进制值 |
编码器 通道 16 输出；按钮输出通道 1，Shift 键除外，Shift 键输出通道 7，因为它与其连接在一起。 功能控制。
所列出的控制更改索引也用于向相应的 LED 发送颜色信号，请参见 表面着色。
表面模式可以通过 MIDI 事件控制，并由 MIDI 系统报告。 Launch Control 3 每当它因用户活动而改变模式时，这些信息都至关重要，因为 DAW 在根据所选模式设置和使用界面时，应遵循这些信息。
模式更改可通过以下 MIDI 事件报告或更改：
-
通道 7（MIDI 状态：B6h，182），控制更改 1Eh（30）
模式映射到以下值：
-
01h (1): DAW 混音器
-
02h (2): DAW 控制
-
06:00-09:00 (6-9): 自定义模式 1 - 4
-
模式 5 - 8 的时间为 12 小时 - 15 小时（18-21）。
默认情况下，编码器处于绝对模式，并提供如上所述的标准 CC 信息。如果 DAW 向其发送位置信息，编码器会自动接收。
每一行都可以独立切换到相对模式
Hex: B6h <RowID> <7Fh:On/00h:Off>
Dec: 182 <RowID> <127:On/0:Off>
-
45小时（69）：第1行
-
48小时（72）：第2行
在相对模式下，枢轴值为 40h(64)（无移动）。枢轴点以上的值表示顺时针移动，枢轴点以下的值表示逆时针移动。例如，41h(65) 表示顺时针移动 1 步，3Fh(63) 表示逆时针移动 1 步。
在相对模式下，每行编码器的 CC 编号增加 40h(64)：
第 1 行：4Dh (77) - 54h (84)
第 2 行：55h (85) - 5Ch (92)
对于所有控件，或者与报告中描述的控件更改相匹配的控件更改，可以发送消息来点亮相应的 LED（如果控件有 LED 的话）。
Hex: B0h <control index> <colour index>
Dec: 176 <control index> <colour index>
注意
由于 Shift 按钮与功能控制消息相关联，因此不包含在内。请参阅 Launch Control 3 功能控制 更多信息请参见相关部分。
-
固定显示：默认显示，除非发生任何事件需要临时在其上方显示不同的显示。
-
临时显示：由事件触发的显示，持续时间为用户设置的显示超时时间。
-
参数名称：与控件关联使用，表示该控件控制的对象。除非通过消息（系统专属信息）提供，否则通常是 MIDI 实体（例如音符或 CC）。
-
参数值：与控件关联使用，显示其当前值。除非通过消息（SysEx）提供，否则这是受控 MIDI 实体的原始值（例如，7 位 CC 的情况下，范围为 0 - 127 的数字）。
Hex: F0h 00h 20h 29h 02h 16h 04h <target> <config> F7h
Dec: 240 0 32 41 2 22 4 <target> <config> 247
一旦为特定目标配置好显示器，即可触发该显示器。
-
05h (5) - 24h (36)：模拟控制的临时显示（与 CC 索引相同， 0Dh (13) - 1Ch (28)编码器）
-
35小时（53）：永久/固定展示
-
36小时（54）：叠加/临时展示
<config> 字节设置显示器的布局和操作。00h 和 7Fh 是特殊值：它们分别用于取消 (00h) 或显示 (7Fh) 显示器及其当前内容（作为 MIDI 事件，这是一种简洁的触发显示的方式）。
-
位 6：允许 Launch Control 3 在更改时自动生成临时显示（默认值：设置）。
-
位 5：允许 Launch Control 3 在触摸时自动生成临时显示（默认值：设置；这是 Shift + 旋转）。
-
位 0-4：显示排列
陈列布置：
-
0：用于取消显示的特殊值。
-
1-30：排列编号，见下表。
-
31：触发显示的特殊值。
|
ID |
描述 |
数字 |
田野 |
F0 |
F1 |
F2 |
|---|---|---|---|---|---|---|
|
1 |
两行：参数名称和文本参数值 |
不 |
2 |
姓名 |
价值 |
- |
|
2 |
3 行：标题、参数名称和文本参数值 |
不 |
3 |
标题 |
姓名 |
价值 |
|
3 |
1 行 + 2x4：标题和 8 个名称（用于编码器标识） |
不 |
9 |
标题 |
姓名 |
... |
|
4 |
两行：参数名称和数值参数值（默认值） |
是的 |
1 |
姓名 |
- |
- |
注意
对于仅设置名称的目标（22h(34) – 28h(40)），此安排将被忽略；但是，要更改触发性，需要将其设置为非零值（因为这些值的 0 仍然会取消显示）。
显示配置完成后，可以使用以下消息来填写文本字段。
Hex: F0h 00h 20h 29h 02h 16h 06h <target> <field> <text…> F7h
Dec: 240 0 32 41 2 22 6 <target> <field> <text…> 247
该文本使用 20h (32) – 7Eh (126) 范围内的标准 ASCII 字符映射，并添加了以下控制代码，这些代码已被重新分配以提供额外的非 ASCII 字符。
-
空盒子 - 1Bh (27)
-
已填充盒子 - 1Ch (28)
-
扁平比符号 - 1Dh (29)
-
心 - 1Eh (30)
不应使用其他控制字符，因为它们的行为将来可能会改变。
屏幕还可以通过向设备发送位图来显示自定义图形。
Hex: F0h 00h 20h 29h 02h 16h 09h <target> <bitmap_data> 7Fh
Dec: 240 0 32 41 2 22 9 <target> <bitmap_data> 127
<目标>可以是固定显示器 (20h(32)) 或全局临时显示器 (21h(33))。对其他目标无影响。
<bitmap_data> 的大小固定为 1216 字节，每像素行 19 字节，总共 64 行 (19 × 64 = 1216)。SysEx 字节的 7 位从左到右对像素进行编码（最高位对应于最左侧的像素），19 个字节覆盖显示器的 128 像素宽度（最后一个字节中有 5 位未使用）。
成功后，会收到对此消息的响应，该响应适用于控制流体动画的时机（一旦收到该响应， Launch Control 3 已准备好接收下一个 Bitmap 消息）：
Hex: F0h 00h 20h 29h 02h 16h 09h 7Fh
Dec: 240 0 32 41 2 22 9 127
可以通过显式取消（使用配置显示 SysEx 或 MIDI 事件）或触发正常显示（在位图显示期间保留其参数）来取消显示。
重要
固件一次只能在内存中保存一张位图。
