Launchkey 61硬件总览

更新
The Launchkey 61 with callouts running left to right along the top and bottom. Go to the text descriptions for more information on layout.

  1. 弯音轮和调制轮

    • 弯音轮 - 可以修改正在弹奏的音符的音高，并发送音高变化信息。

    • 调制轮 - 可被配置用于调控任何硬件或软件参数。

  2. Octave + 和 Octave -八度功能键 - 可以按八度对键盘移调。同时按下这两个功能键可以重置八度默认值。

  3. 推子和推子功能键 - 九个可配置的推子和关联推子的功能键。

  4. 屏幕，Shift切换功能键和 Settings设置功能键-屏幕以及此两个功能键直接在其下方。

  5. 屏幕下方的六个功能键：

  6. 编码器 - 可配置用于调节控制参数。

  7. 编码器上/下导向功能键－上下移动浏览编码器控制参数。

  8. 工作流功能键-一组四个按键。

  9. Pad bank ˄ up 和 ˅ down －位于打击垫左边的这两个功能键可以对打击垫上下移动选择，例如：移动Live软件中的clip片段，浏览不同的和弦等等。

  10. 打击垫 - 16个力度感应打击垫，支持触后功能，按照不同的打击垫模式，它们的功能也会随之变化。

  11. 打击垫右侧的功能键包括：

    • > 功能键 - Scene场景触发按键。

    • Function二级功能键－根据打击垫模式激活不同的二级功能。

  12. 走带控制功能键 - 顺时针从左上方开始依次为：Stop停止、Loop循环、Play演奏和Record录制。

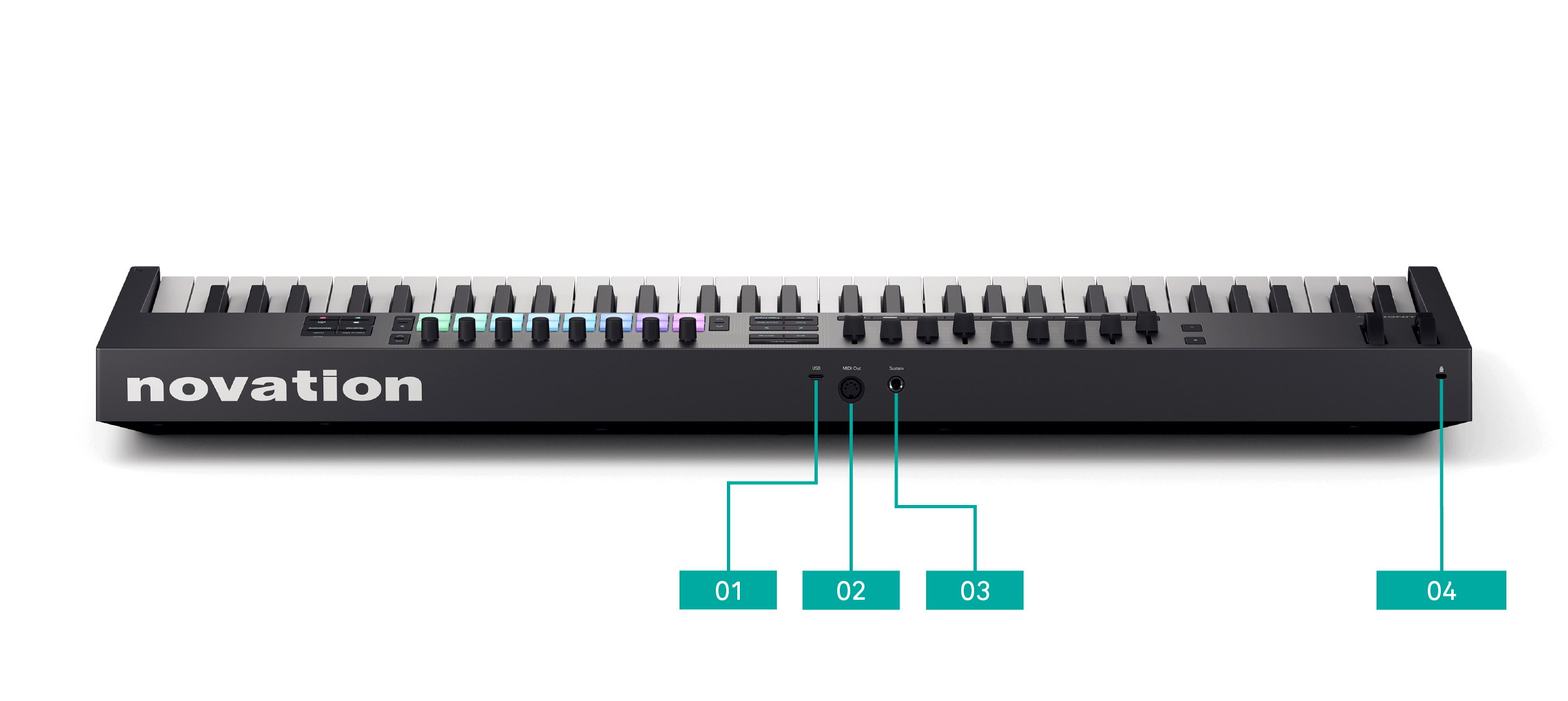

The back panel of the Launchkey MK4 61, with numbered left to right 1 to 4: USB, 5-pin DIN MIDI, 6.35mm Sustain jack, Kensington Lock.

  1. USB 端口 - 一个Type－C类型的 USB 端口。用于发送和接收数据，并为您的 Launchkey供电。

  2. MIDI Out输出端口(

  3. 延音输入端口 - 可连接一个延音踏板(不支持表情踏板、弱音踏板和选择延音踏板)。

鼓机打击垫的术语

在这个用户指南中，我们会以下列方式阐述鼓机打击垫：

  • 打击垫左侧的两个按键是Pad Bank打击垫上/下导向功能键。

  • 打击垫从左至右的编号：上方一排为1-8；下方一排为9-16。

  • 打击垫右侧的两个按键是 > Scene触发键和Function功能键。

A top-down view of the pads showing how we've numbered the pads throughout this user guide left to right, top row: 1 to 8, bottom row: 9 to 16.

Shift 键

Launchkey的Shift切换功能键允许访问许多按键的第二次级功能。要使用这些第二功能，按住Shift键并按下相应的按键。以下是一些带有第二功能的按键，以及可以切换使用的功能列表。某些功能可能根据不同的数字音频工作站（DAW）而有所不同。

您也可以使用 Shift 切换功能键来预览控制参数。按住 Shift 按键并移动 一个推子，或者 一个编码器旋钮，屏幕会显示出参数值，但不会对参数产生实质修改。

注意

当您按住Shift 切换功能键时，任何带有可切换功能的按键，都会亮起灯光。

表 1. 支持切换第二功能的按键

按键组合

功能

Shift切换功能键 + Octave +八度功能键

Transpose + 上移调

Shift切换功能键+ Octave -八度功能键

Transpose - 下移调

Shift切换功能键 + < 音轨功能键

< Track left 向左音轨功能键

Shift切换功能键 + > Track 音轨功能键

Track > right 向右音轨功能键

Shift切换功能键 + Arp琶音功能键

Latch 锁定

Shift + Undo

Redo 重做

表 2. 支持第二功能的推子功能键

按键组合

功能

Shift + Fader 推子功能键 1

推子模式: 音量

Shift + Fader 推子功能键 2

推子模式: 自定义 1

Shift + Fader 推子功能键 3

推子模式: 自定义 2

Shift + Fader推子功能键 4

推子模式: 自定义 3

Shift + Fader 推子功能键 6

推子模式: Custom 自定义 4

Shift + Fader 推子功能键 6

Part A 分区

Shift + Fader 推子功能键 7

Part B 分区

Shift + Fader 推子功能键 8

Split 分割

Shift + Fader 推子功能键 9

Layer 分层

表 3. 支持第二功能的打击垫

按键组合

功能

Shift + Pad 1 打击垫

编码器模式：Plugin插件

Shift + Pad 2 打击垫

编码器模式：Mixer混音器

Shift + Pad 3打击垫

编码器模式: Sends发送

Shift + Pad 4打击垫

编码器模式：Transport走带

Shift + Pad 5打击垫

编码器模式: 自定义 1

Shift + Pad 6打击垫

编码器模式: 自定义 2

Shift + Pad 7打击垫

编码器模式: 自定义 3

Shift + Pad 8打击垫

编码器模式: 自定义 4

Shift + Pad 9打击垫

打击垫模式: DAW

Shift + Pad 10打击垫

打击垫模式: Drum鼓机

Shift + Pad 11打击垫

打击垫模式: User Chord用户和弦

Shift + Pad 12打击垫

打击垫模式: Arp Pattern琶音样式

Shift + Pad 13打击垫

打击垫模式: 自定义 1

Shift + Pad 14打击垫

打击垫模式: 自定义 2

Shift + Pad 15打击垫

打击垫模式: 自定义 3

Shift + Pad 16打击垫

打击垫模式: 自定义 4

待机模式

你的 Launchkey的 Shift 按钮还允许您将 Launchkey 进入待机模式。在待机模式下，您可以 Launchkey 连接到电源或计算机，但关闭所有灯。

进入和退出待机模式：

  1. 按住 Shift 按钮。

  2. 按住“设置”按钮两秒钟。

    你身上的所有灯光 Launchkey 关闭，您现在处于待机模式。

  3. 再次按下 Shift 或设置按钮即可退出待机模式。

    这 Launchkey 重新打开。

提示

待机模式只是关闭灯光，所以你的 Launchkey的控制仍然发送 MIDI 数据。

锁定转换功能键

一些 Launchkey 的功能需要到您先以一个‘转换’功能键开始，再按下一个按键组合一起启动，例如Shift + 一个按键。 您可以“锁定”这些转换功能键使得启动这些功能更容易。双击转换功能键即可锁定。

适用于如下功能键：

  • Shift（切换功能键）

  • Split（分区功能键）－双击Shift并按住Split功能键能更容易选择一个分区点。
