使用Launchkey 49控制DAW（数字音频工作站）

在 Transport Encoder 模式下，编码器 1 控制 Scrub，也就是播放位置。通过编码器，基于管理的节奏，您可以左右移动播放头。

屏幕会显示当前的播放头位置所处小节和节奏。

在Transport Encoder模式中，编码器2可提升或降低Zoom缩放水平。

顺时针转动Zoom编码器旋钮可以放大视图，逆时针转动则可以缩小视图。

屏幕暂时显示出最后一次Zoom缩放的变化：

在 Transport Encoder 模式下，编码器 3 和 4 可以控制您在 DAW 中的循环开始点和结束点。

当您改变循环点时，屏幕会暂时显示您所更改的循环点及其在小节和节拍中的位置。

在 Transport Encoder 模式下，编码器 5 可以在您已经在 DAW 中设置的标记之间移动播放头。

顺时针或逆时针转动编码器会将播放头移动到下一个或上一个标记点。

当您移动标记点时，屏幕会暂时显示您所移动至的标记点的名称。

如果您还没有在工程中设置任何标记点，那么Mark Select标记选择编码器将不会执行任何操作，并且当您尝试转动它时，屏幕上会显示“No Markers－无标记”。

不同DAW添加标记mark的方式各有不同，所以要想找到如何在您的DAW中添加标记，请阅读您所使用的特定DAW的用户指南。

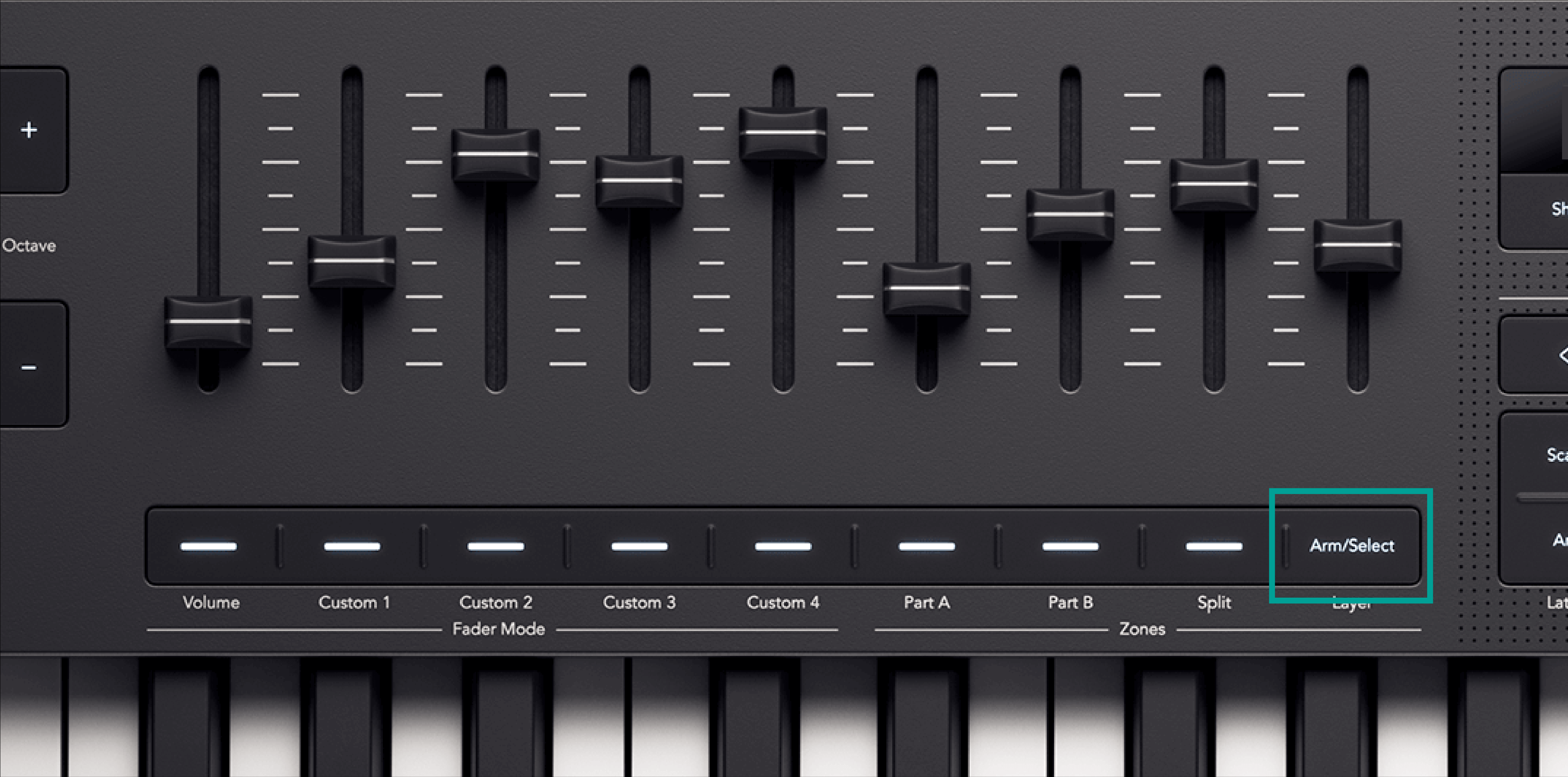

在Select mode选择模式下，按下推子功能键可在您的数字音频工作站DAW中选择相应的音轨。这样您可以播放该音轨或者、并且使用 插件编码器模式 对音轨上的插件进行更深入的控制。

在选择模式下，推子功能键会亮起与音轨一致的灯光颜色。被选定的音轨对应功能键亮起白色灯光。

当您选择了某一音轨，屏幕将临时显示出该音轨名称。

在Arm mode（录音）预备模式下，按下推子功能键以切换音轨是否处于录音准备状态。

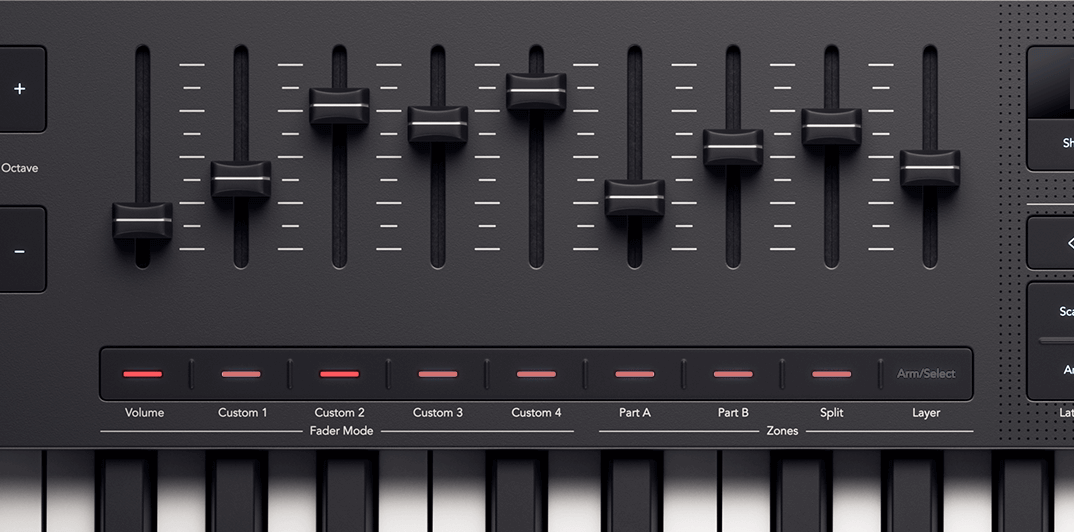

在Arm mode预备录制模式下, 推子功能键亮起红色灯光– 如果音轨还没处于预备状态，那么灯光是浅红色的；如果音轨已经处于预备录制状态，灯光是深红色的。

当您改变一个音轨的录音预备状态时，屏幕会暂时显示您刚刚更改的那个音轨的名称。

当您选用鼓机打击垫模式后，打击垫可触发MIDI音符。 默认情况下，音符按照从 C1 到 D♯2 (从打击垫的左下方至右上方)，使用 MIDI 通道 10 。

在鼓机模式下，独立于您的DAW和音轨颜色，打击垫灯光为明亮的蓝色。当您弹奏打击垫时，灯光颜色才会改变。

在Ableton Live中，被高亮显示的音轨是当前选定的音轨。任何与音轨相关的控制器，例如编码器（encoders），都将影响所选定的音轨。若要更改选定的音轨，您可以按下

当您的移动超出当前选定的第八个音轨时，聚焦框才会随之移动。

若要以每组八个音轨的方式进行音轨组团，请按住Shift切换功能键并按下Track<> 功能键。聚焦框将移动以囊括该音轨，具体是在聚焦区域的开头还是结尾取决于您组团音轨的方向。

使用Pad ˄ up 和 ˅ down 打击垫导向功能键上下移动聚焦框，选择相同音轨上的新clip片段。

插件的编码器模式允许您在当前选定的虚拟设备或乐器中一次控制八个参数。

编码器最初控制前八个参数，但您可以使用编码器导向功能键来访问每个虚拟设备的更多页面上的控制参数。 在移动访问过程中，屏幕会显示设备名称和控制项目的标题。

编码器的走带模式将您的DAW控制编排在键盘编码器上直观可视呈现，使您能够手动控制您的工程向导。

屏幕会显示接下来这些控制项目的简称，下方表格和接下来的章节也会有相关解释：

选择标记点

在 Transport Encoder 模式下，编码器 5 可以在您已经在 DAW 中设置的标记之间移动播放头。

顺时针或逆时针转动编码器会将播放头移动到下一个或上一个标记点。

当您移动标记点时，屏幕会暂时显示您所移动至的标记点的名称。

如果您还没有在工程中设置任何标记点，那么Mark Select标记选择编码器将不会执行任何操作，并且当您尝试转动它时，屏幕上会显示“No Markers－无标记”。

不同DAW添加标记mark的方式各有不同，所以要想找到如何在您的DAW中添加标记，请阅读您所使用的特定DAW的用户指南。

在Clip pad mode片段打击垫模式下，您的Launchkey提供了用于现场演奏的一系列控制功能，使Ableton的Session mode灵动起来。您可以控制片段的启动、停止，以及音轨的静音和独奏。

Ableton Live Clip （片段）的打击垫模式

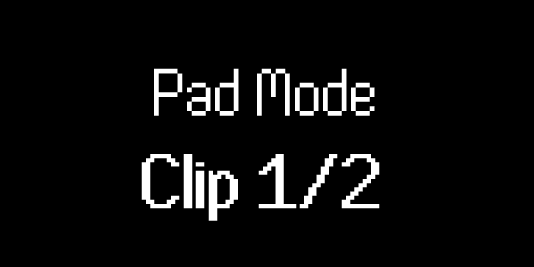

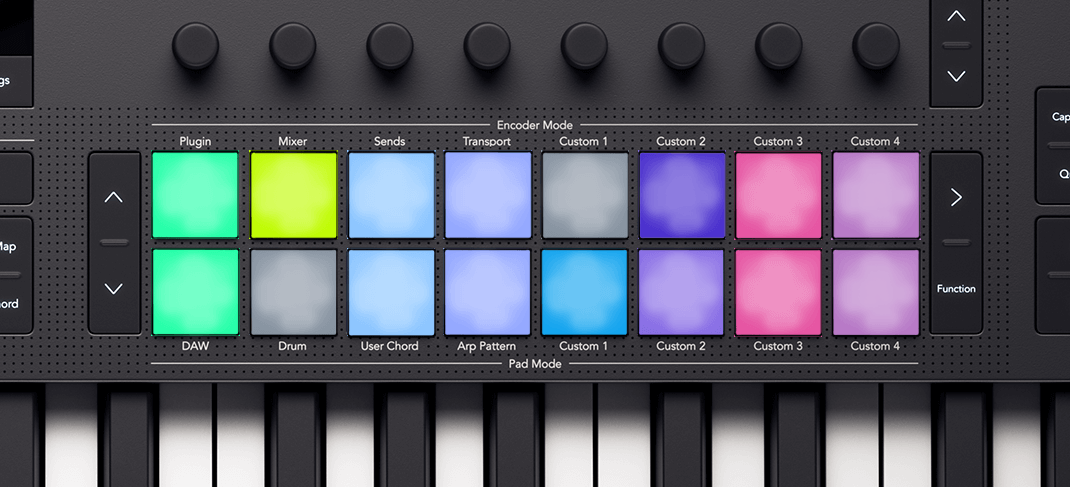

在Clip片段触发模式下，打击垫按照Live的Session 界面中聚焦框的2×8布局进行呈现。每个打击垫控制Session 界面中的一个clip。

根据不同的状态，打击垫有几种亮灯方式：

• 未点亮的打击垫表示对应的片段槽是空的。

• 可用的片段会以与其在Ableton Live中相同的颜色点亮打击垫。

• 打击垫会闪烁绿色灯光来指示您已将某个片段准备好，当片段正在播放时，打击垫会以跳动绿色灯光。

• 打击垫会闪烁红色灯光来指示您已将某个片段准备好进行录制，当正在进行录制时，打击垫会跳动红色灯光。

要启动整个Scene场景（一行片段），请按击上方一排打击垫右侧的场景触发功能键 >。如果设置了Scene颜色，那么场景触发功能键会显示与Ableton Live中相同颜色的灯光。

切换下方一排打击垫的功能

您可以使用Function功能键来切换底部一排打击垫的控制功能。每次按下Function功能键，换底部一排打击垫的控制功能将在以下选项中循环切换：

• Clip片段触发 (上文所述的默认模式)。

• Stop mode. 停止模式

• Mute mode. 静音模式

• Solo mode. 独奏模式

Ableton Live 打击垫模式: Stop（停止）

变为停止模式功能的下方一排打击垫，按下某个打击垫将把对应音轨的片段播放暂停。

在Stop mode停止模式下，打击垫会显示为红色；当音轨上有片段正在播放时，打击垫显示浅红色灯光；而对于没有正在播放片段的音轨，则打击垫显示深红色灯光。在停止模式下，Function功能键也会显示为红色。

Ableton Live 打击垫模式: Mute（静音）

变为静音模式功能的下方一排打击垫，它们将显示每个音轨的静音状态。按下某个打击垫将把对应的音轨静音或取消静音。

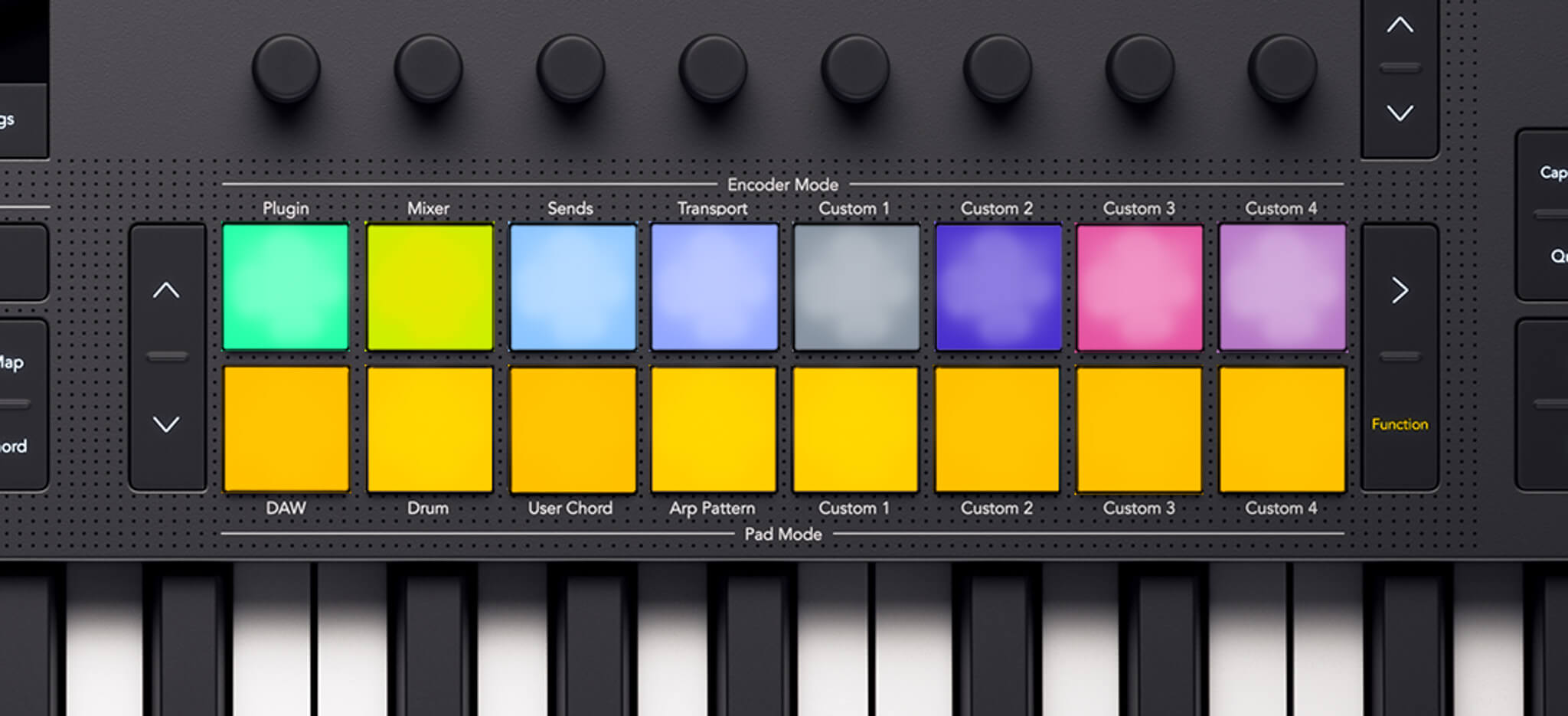

在Mute mode静音模式下，打击垫会显示为橙色；当音轨是激活状态时，打击垫显示为浅黄色；而对于被静音的音轨，打击垫则显示为深黄色。在静音模式下，Function功能键也会显示为黄色。

Ableton Live 打击垫模式: Solo（独奏）

变为独奏模式功能的下方一排打击垫，按下其中某个打击垫会切换对应音轨的独奏状态。

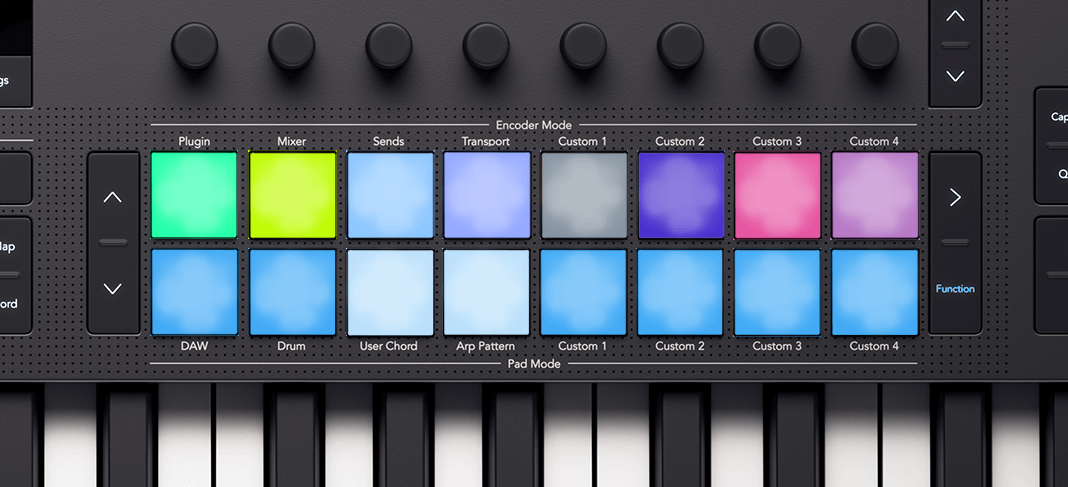

在Solo mode独奏模式下，打击垫会显示蓝色；当音轨处于独奏状态时，打击垫显示为浅蓝色；而对于非独奏状态的音轨，打击垫则显示为深蓝色。在独奏模式下，Function功能键也会显示为蓝色。

您的Launchkey 49提供了对Ableton Live片段音序的硬件控制。您可以使用Launchkey的打击垫来创建鼓机pattern样式并在片段内部编排音符音序，同时使用编码器来修改音序。

要进入Sequencer mode音序器模式，请按住Shift切换功能键并按下鼓机打击垫9（标记为DAW）。这样操作后，屏幕会显示Pad Mode Sequencer 2/2。

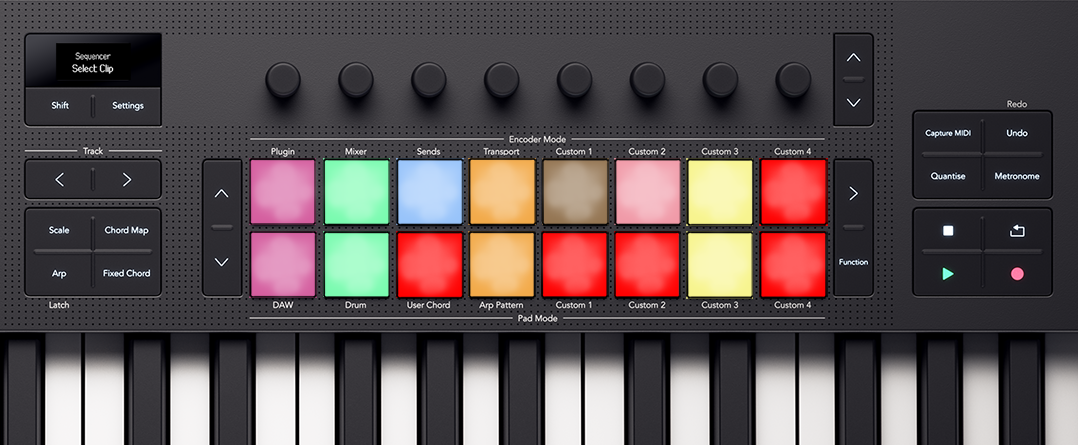

当您进入音序器模式时，打击垫的灯光显示会根据您在Ableton Live中选择的内容而变化：

Launchkey的Ableton Sequencer音序器布局和导向

Launchkey的16个打击垫各自代表一个十六分音符步进音序，这让您可以在任何节点查看一个clip片段的小节。

含有激活音符的步进将以片段所在音轨一样的颜色亮起打击垫灯光。空的步进则维持打击垫不亮。当片段播放时，播放行进位置会以白色打击垫显示出来。

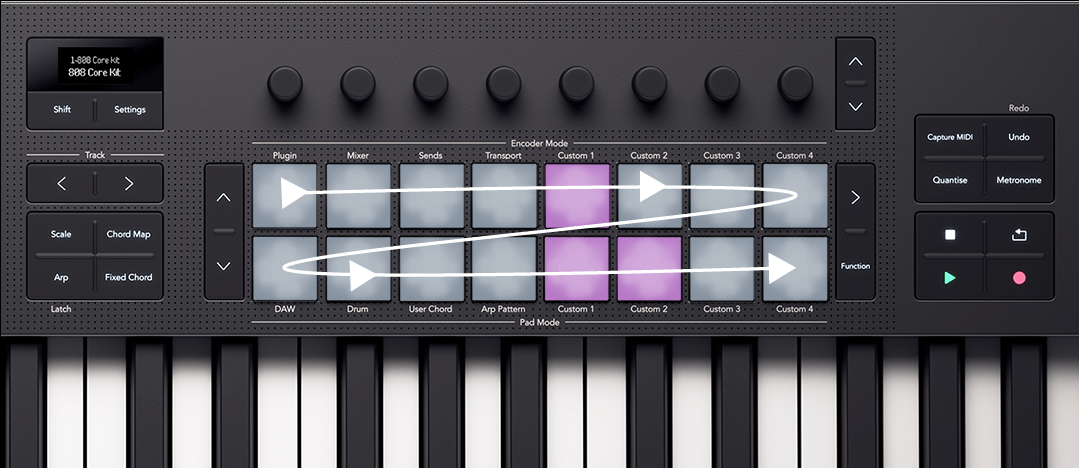

带箭头的打击垫布局显示的是音序器行进的方向

您可以使用打击垫左侧的向下功能键创建和编辑超过一小节的片段，从而创建额外的步进。您可以使用向上和向下功能键在步进1-16、17-32等等之间切换。

您也可以按住Function按键并按击向下功能键来复制当前片段，从而创建一个长度为原来两倍并且包含相同小节内容的新片段。在完成这一步后，您可以对每个小节进行调整以增加变化。

调节音序器的音符设置

您可以使用 Launchkey 的音序器来调整每个步进的设定。

要做到这一点，请按住音序中的一个音符，屏幕会显示Note Edit ，此时您使用编码器1-4进行设置。

Encoder编码器旋钮	音符的设置	详解
1	速度	更改音符的力度（velocity）。您可以同时按住多个打击垫以同时调整多个音符的力度。
2	长度	以步进为单位修改音符的长度，直至该音符进入下一状态。
3	Fine (Length)	以步进的十分之一（0.1步进）为单位，更改音符的长度，直至该音符进入下一状态。
4	速度微调	将音符向后移动最多20%，或向前移动最多70%（只要音符不在片段的起始或结束位置）。

基于您所处的Ableton Live界面，您的Launchkey录制功能键的应用有所不同。

在DAW插件模式下， Launchkey的编码器可以操作Logic Pro的Smart智能控制，从而调控当前选定的插件或虚拟乐器。

当您转动编码器时，您的屏幕会向您显示音轨名称、参数和数值。

如果插件或虚拟乐器涉及有超过八个智能控制器，那么您可以使用编码器翻页按键移动到额外的页面。

提示

您可以在Logic Pro界面左上角进入Smart智能控制功能，或者使用Mac电脑的键盘上的快捷键'B'来访问该功能。

Logic Pro的混音编码器模式有三个功能页面，前两个页面是常见的DAW混音器模式，分别是音量（Volume）和声像（Pan）。Logic Pro还有一个额外的页面专门用于Logic的EQ插件。

要进入EQ混音器模式，可以使用编码器的向下功能键。如果您当前的音轨上没有加载EQ插件，请切换到混音器EQ模式，在这个音轨上添加一个插件。

当您进入混音器EQ模式时，屏幕暂时显示Mixer EQ，当您转动混音器EQ模式下的编码器时， 屏幕会显示音轨名称、EQ参数和数值 (频率以Hz为单位或增益以dB为单位)。

正在进入Logic的 Mixer EQ 编码器模式。

用编码器5调控EQ的中高频段。

当您处于EQ混音器模式时，编码器将与接下来这些Logic Pro EQ控制项目实现映射：

在 Logic Pro下，打击垫DAW模式分成两个子模式：

要更改子模式，请按下Function功能键。

当您切换子模式时，屏幕会临时显示出您的打击垫当前功能模式为：

Mixer Mode混音器模式可以让您使用打击垫控制Select选择, Record Arm预备录制, Solo独奏和 Mute静音等功能。

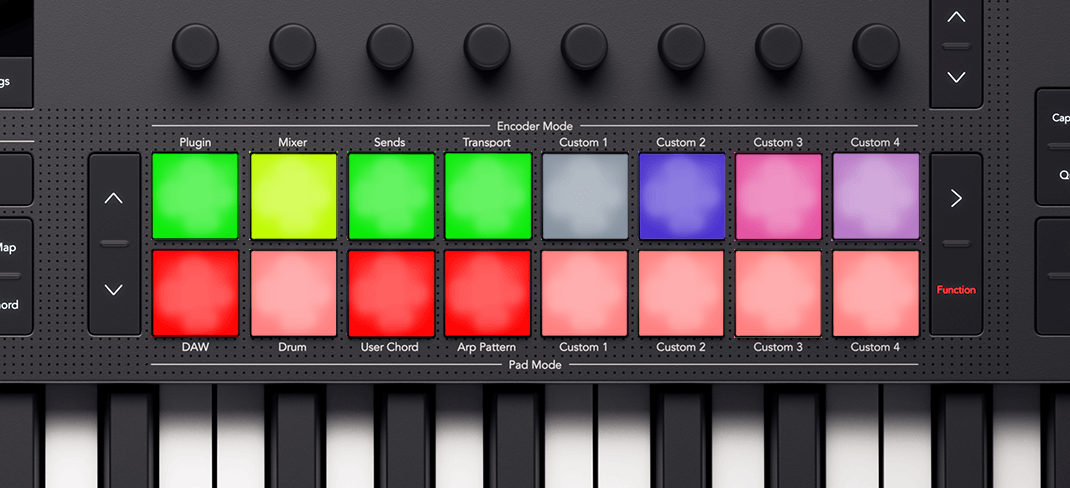

在页面一上，上方一排打击垫用于控制哪路音轨被选定，并且打击垫会根据音轨的颜色亮起相应的灯光颜色。下方一排打击垫则用于控制录音预备状态，亮起深红色灯光表示对应音轨已准备好录音，而浅红色灯光表示音轨未准备好录音。

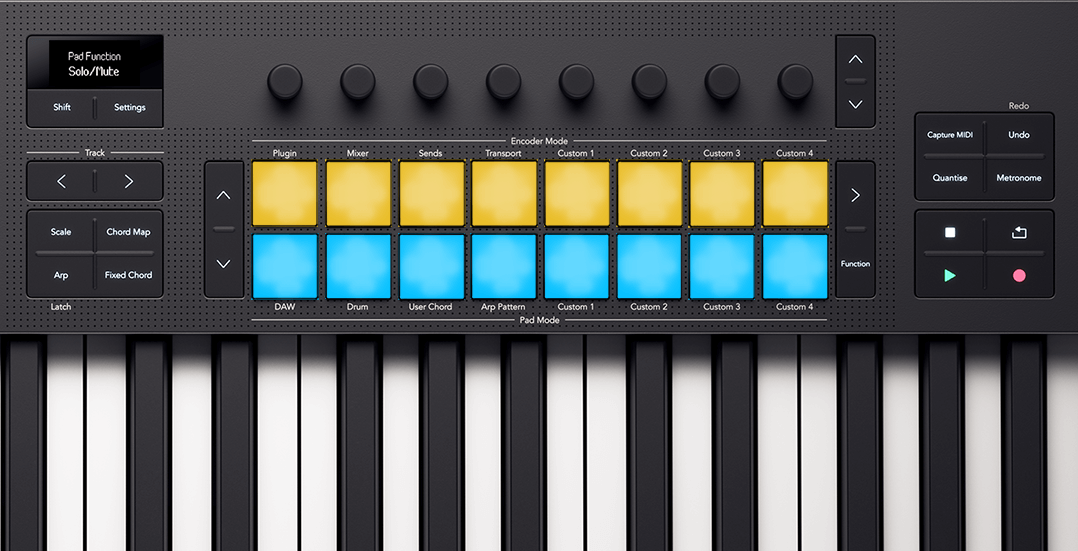

在页面二，上方一排打击垫控制着音轨Solo独奏，下方一排打击垫控制着音轨Mute静音。

按击Pad ˄ up 和 ˅ down打击垫导向功能键可以切换Select/Arm 和Solo/Mute功能。

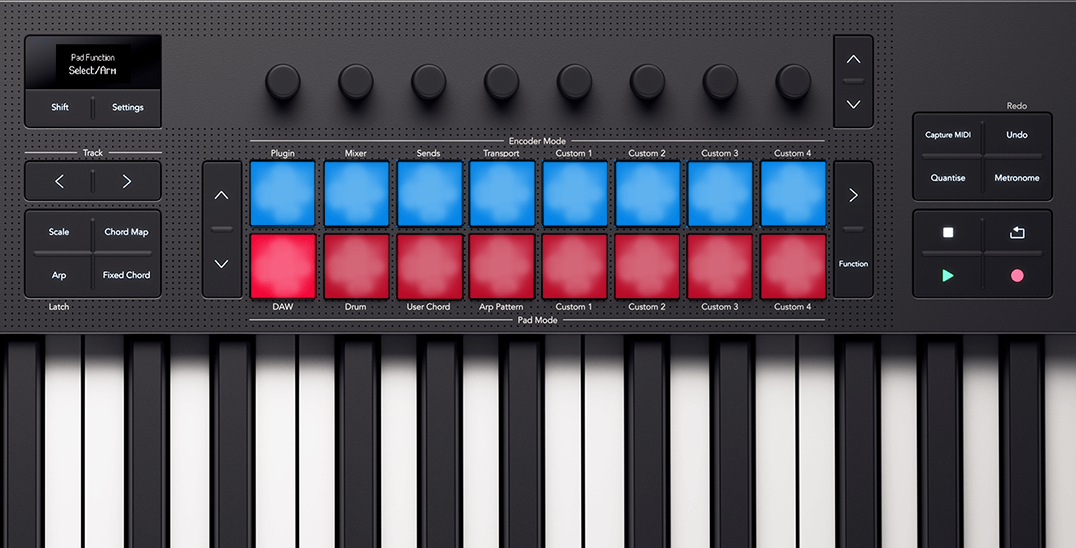

Launchkey的打击垫在Logic的 Select/Arm模式下的状态。

Launchkey的打击垫在 Logic的 Solo/Mute模式下的状态。

Select/Arm是默认的打击垫模式。

您可以使用 < Track and Track > 功能键一个个音轨进行移动 , 或者使用音轨组合功能一次移动打击垫控制的八个音轨 。

Live Loops实时循环模式让您能够对个别Loop（循环）以及scene场景按键进行控制，从而触发一整列的Loop。

上方一排打击垫控制您的Loop循环。

下方一排打击垫控制Scene场景。

Loop（循环）打击垫

上方一排打击垫代表了所选定音轨中的循环。打击垫灯光颜色与循环的颜色匹配。

Logic 的Live Loops模式界面中Track 1 音轨被选定。

打击垫会显示与Loop循环一致的灯光颜色。

提示

在Logic Pro中修改颜色：依次进入View 界面> Show Colors显示颜色 > Select a Loop 选择一个循环> 点击一个颜色修改Loop的配色。

按击一个打击垫，播放对应的循环。当循环播放中，其对应打击垫闪动绿色灯光。

按击正在播放循环的打击垫，该循环将停止播放。

在Live Loops模式中，当您按下同一排中的另一个打击垫时，将切换至下一个Loop。下一个Loop的开始时间取决于您在Live Loops视窗右上角设置的“量化开始”（Quantize Start）。

要录制一个循环，请先按击一个空白的循环打击垫（没有亮起灯光）。当循环正在录入时，打击垫会闪烁红色灯光，再次按下该打击垫停止循环录制并且开始播放该循环。

Scene（场景）打击垫

按击下方一排任意打击垫触发一个Scene场景。 在 Logic Pro Live Loops模式中，场景是由一列循环组成的，即来自每一音轨的Loop循环。

在Logic Pro的Live Loops模式下，页面底部有一排Scene场景按钮。橙色条显示了哪些场景与八个打击垫相关联。

Launchkey 49下方一排打击垫可以触发Logic Live Loops模式的scene场景。

注意

启动一个Scene场景 不会 触发空白Loop的录制。

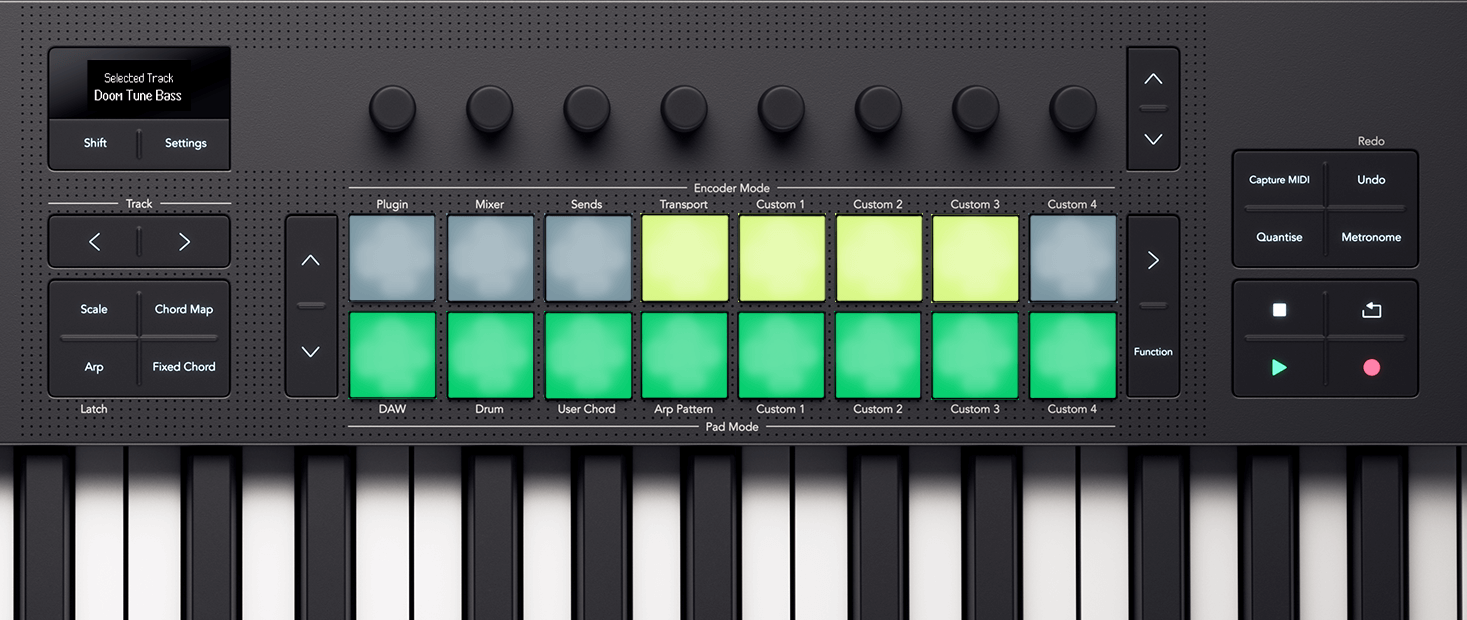

在Live Loops模式中，任何正在播放的Loop循环对应的打击垫会以闪动绿色灯光的方式显示，表明它当前是激活状态。当您在不同的音轨之间导航时，您可以清楚地看到哪些Loop是当前Scene场景的一部分并且正在播放。

在插件模式下，您的 Launchkey 编码器与Cubase的八个Quick Controls快捷控制项实现映射。

Cubase的Quick Controls快捷控制功能是基于每个音轨进行工作的。当您更改所选的音轨时，编码器（Encoders）会映射您设置的Quick Controls功能至新的音轨。

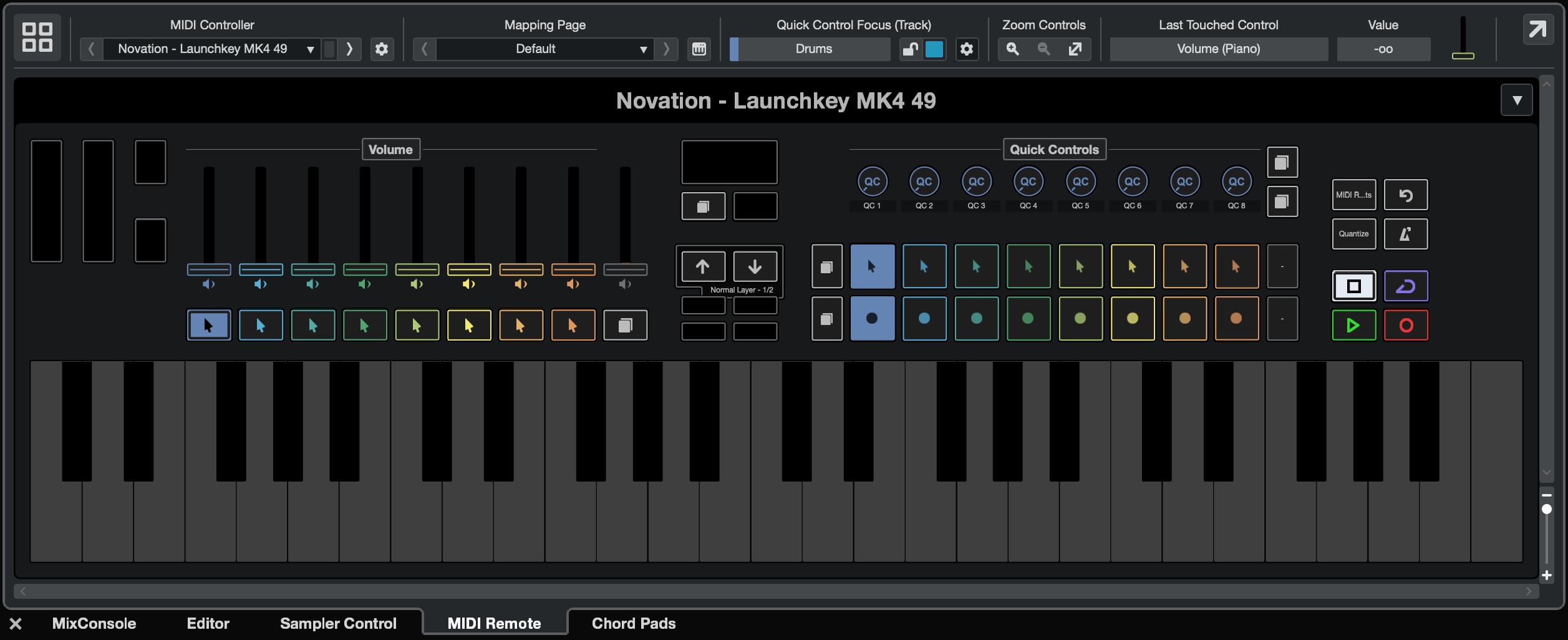

您可以在Cubase的MIDI Remote中查看Quick Controls的配置情况。

当您转动编码器旋钮时，屏幕临时向您显示出快捷控制项的名称和数值。

在Cubase的混音器中，编码器模式（Encoder Mode）有三个页面，前两个页面是常见的DAW混音器模式，分别是音量（Volume）和声像（Pan）。Cubase还提供了一个额外的页面用于控制通道条（Channel Strip）中的均衡器EQ部分。

要控制 Cubase的均衡器, 需使用编码器的导向功能键进入到混音器的EQ界面。

当编码器处于Mixer EQ 模式时，编码器映射如下：

在打击垫DAW模式下，有两个功能页面：

若要在页面之间移动，请使用打击垫左侧的˄ up 向上和 ˅ down向下功能键。

当您切换页面时，屏幕会临时显示打击垫正在控制哪些设置。

在Select Arm页面，上方一排打击垫控制音轨的选择，并且打击垫灯光颜色会与音轨保持一致。

下方一排打击垫控制音轨的预备录制Recording Arm的设定。打击垫会以深红色灯光来表明音轨已准备好录音（armed），而以浅红色灯光表明音轨未准备好录音（unarmed）。

在Cubase中，可见音轨Track 1被选定，并且处于录制准备状态。

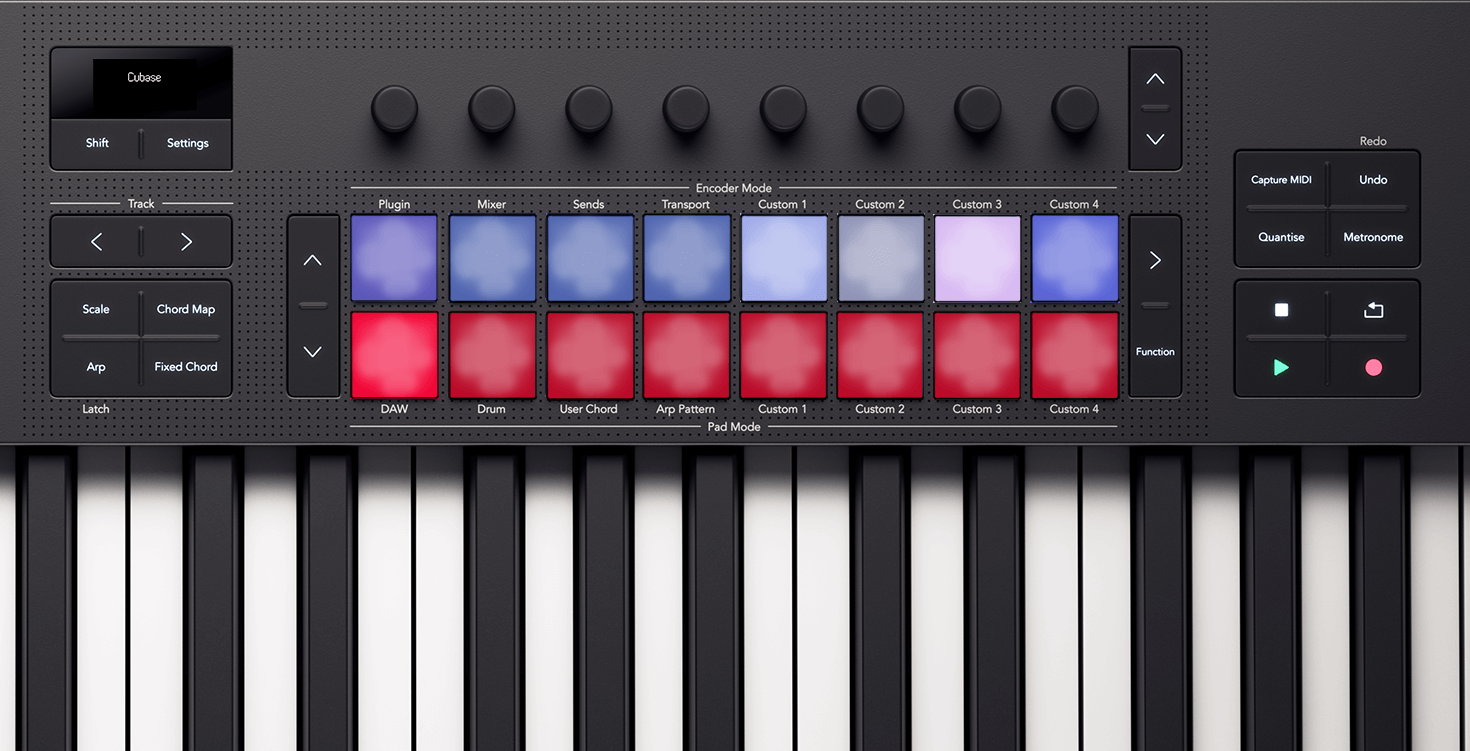

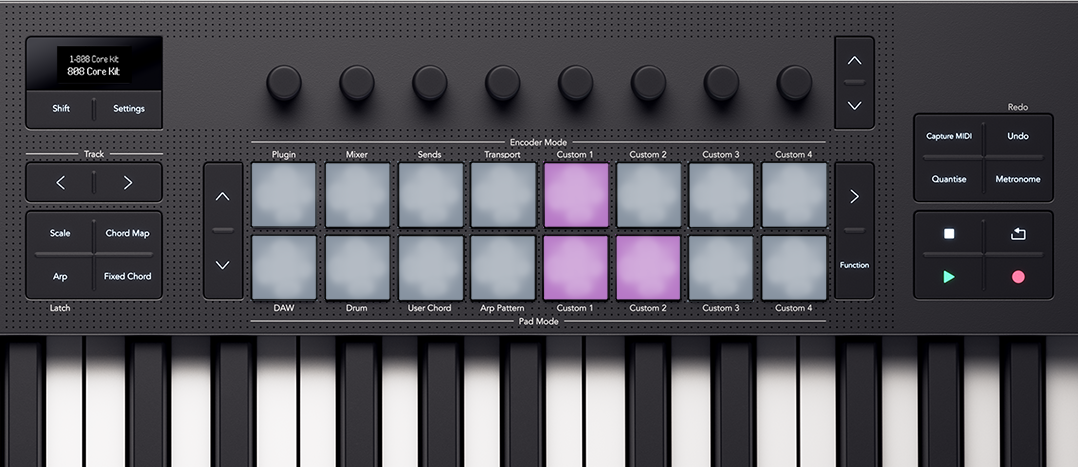

Launchkey 49 的打击垫反映出音轨的选择和预备录制状态。

在页面page 2，上方一排打击垫控制混音器的独奏Solo。打击垫亮起深粉色灯光表示音轨处于独奏状态，而浅粉色灯光则表示音轨非独奏状态。

下方一排打击垫用于控制静音功能（Mute）。打击垫会以黄色灯光作为指示：深黄色灯光表示音轨被静音，而浅黄色灯光则表示音轨未被静音。

在Cubase的MixConsole音轨上方，可见混音器的静音以及独奏状态。

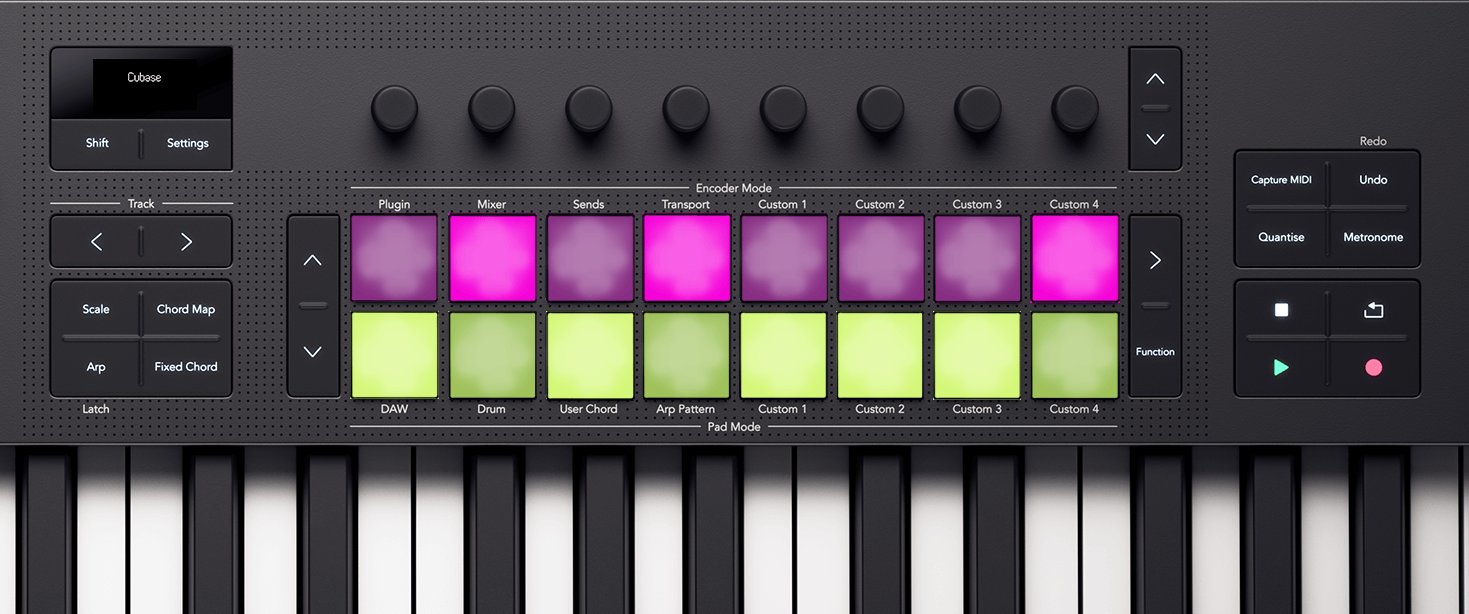

Launchkey 49 的打击垫反映出混音器的静音和独奏状态。

在插件模式（Plugin Mode）下，您可以使用Launchkey的编码器来控制当前选中插件中的八个参数。大多数原生的FL Studio插件都支持Launchkey的编码器模式。

在Mixer编码器模式下，您的Launchkey可以控制FL Studio的通道机架（Channel Rack）、混音器（Mixer）和均衡器（EQ）。共有五个控制页面，您可以使用编码器导向功能键在各个控制页面之间切换：

编码器可以控制通道机架下的混音器音量。

编码器可以控制通道机架下的混音器声像。

在混音器中，编码器可以控制混音器音量。

在混音器中，编码器可以控制混音器声像。

当您控制FL Studio的EQ时，编码器会映射到以下均衡器控制项目：

抓住 转移 并按下 插件 软垫 选择远程控制模式。

您可以在 Bitwig Studio 中控制三种不同类型的遥控器：

保持 转移 并按下 插件 pad 在它们之间循环。

如果有多个页面，请按编码器右侧的向上或向下按钮在页面之间切换。

抓住 转移 并按下 混合器 垫选择混音器模式。

编码器控制当前选定音轨组的音量或声像。

按下编码器右侧的向上或向下按钮可在音量和声像之间切换。或者，按住 转移 并按下 混合器 键在两个选项之间切换。

抓住 转移 并按 发送 选择发送模式。

编码器控制当前选定的八个音轨组的效果发送。

如果有多个页面，请按编码器右侧的向上或向下按钮在页面之间切换。

抓住 转移 并按下 运输 垫选择运输模式。

编码器控制各种传输功能：

序列模式允许您创建和编辑 Bitwig Studio 剪辑启动器中的剪辑。我们建议您激活该选项 在以下情况下选择轨道...在剪辑启动器中选择剪辑，在仪表板 > 设置 > 行为中。

现在您可以使用 Launchkey 49 标准 MIDI 键盘用于录制 MIDI/乐器音轨。

您现在应该能够 使用键盘录制 MIDI/乐器音轨，以及 控制混频器。

在外部设备中，您应该看到两个 Launchkey 49 设备。
