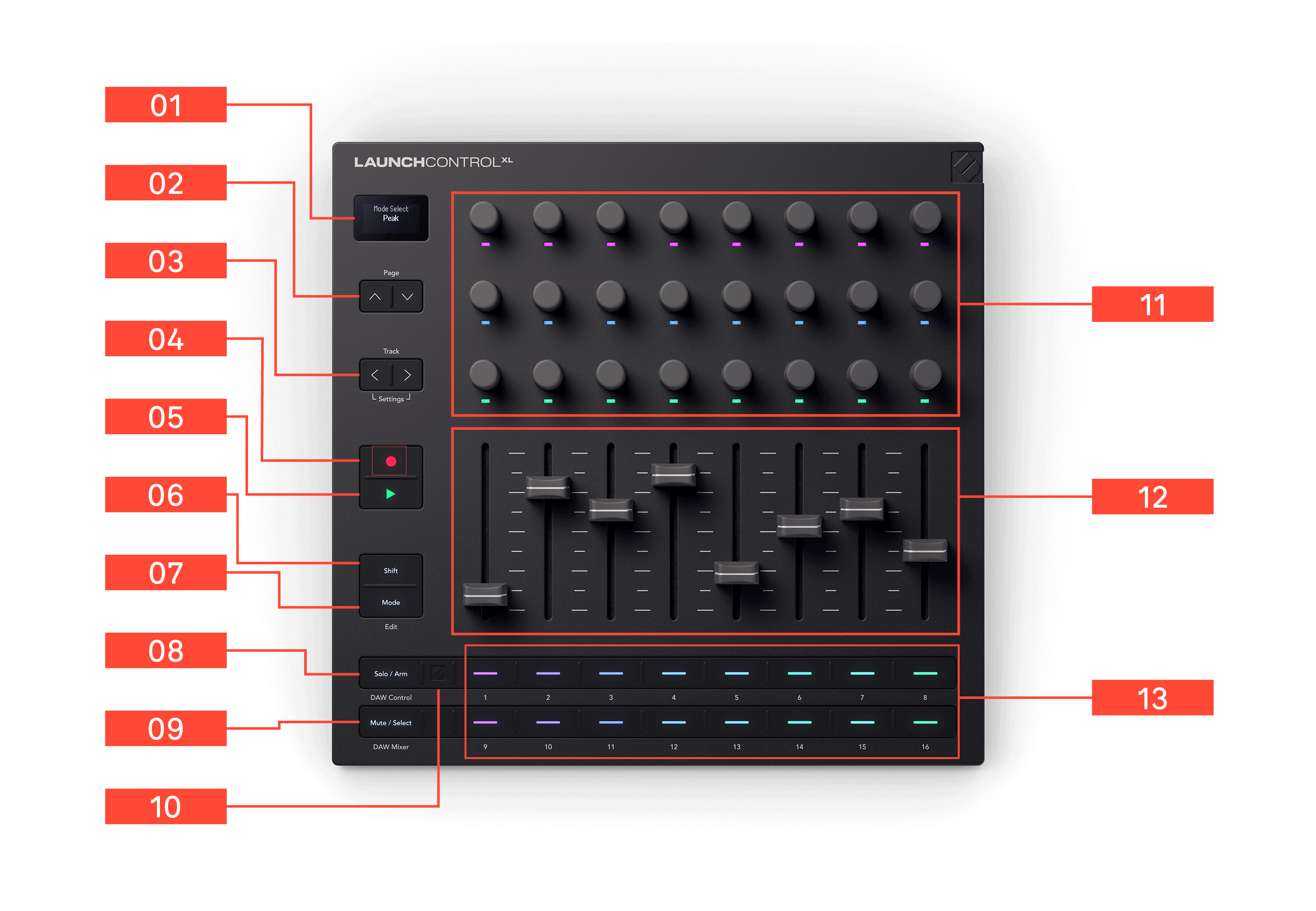

接下来的几页内容将向您介绍 Launch Control XL 3 上各个控件的作用。如需了解与数字音频工作站（DAW）的集成，请参阅 使用Launch Control XL 3控制您的数字音频工作站（DAW）；如需了解在非 DAW 应用中使用 Launch Control XL 3，请参阅 在脱离 DAW情况下使用 Launch Control XL 3。
-
屏幕 - 显示出不太复杂的信息。
-
Page 翻页功能键 — 用于在 Launch Control XL 3 的不同功能区之间导航浏览。该按键在激活可用时，会亮起灯光。
-
Shift 切换功能键— 用于访问 Shift 功能和预览控制效果，但不会更改当前控制数值（按住 Shift 功能键并移动某个控制器）。
-
按住 Shift 切换功能键和 Mode 模式功能键可进入 Custom Mode Edit menu 自定义模式编辑菜单。
-
Novation按钮——暂时无具体功能。
-
Buttons 功能键 1 - 16 - Solo / Arm 或者 Mute / Select 在DAW模式下的功能键，而在 自定义模式 下，则可以分配不同控制功能。
位于<1/>左侧，在屏幕下方的第一组横向按钮就是上下翻页功能键。
当这些功能键可用时，它们会亮灯，使您可以在Launch Control XL 3的许多界面中进行导航浏览。例如，如果您处于界面的第一页或最后一页时，则只有两个按钮中的一个会亮起。
当您按下任意一个按钮时，屏幕会显示相应的变化内容。
位于 Launch Control XL 3 左侧，在屏幕下方的第二组横向按钮就是 Track 左右音轨功能键。
当这些功能键可用时，它们会亮灯，使您可以在Launch Control XL 3的许多界面中进行导航浏览。例如，如果您处于界面的第一页或最后一页时，则只有两个按钮中的一个会亮起。
当您按下任意一个按钮时，屏幕会显示相应的变化内容。
要进入Settings设置界面，请按住两个 Track <> 功能键约 300 毫秒。
注意
只有在自定义模式下才能访问“设置”菜单。在任何 DAW 模式下，按钮都控制轨道导航。
更多信息，请查看Launch Control XL 3的Settings设置页面。
在 DAW 模式下， Record ⏺ 录制功能键模拟的是您在 DAW 软件中的录制功能开启/关闭。
Record ⏺ 录制功能键位于屏幕下方第三组按钮的上半部分。
在DAW模式下，Play ▶播放功能键模拟的是DAW的播放按钮功能。
播放 功能键▶ 位于屏幕下方第三组按钮的后半段。
更多信息，请访问 使用Launch Control XL 3控制您的数字音频工作站（DAW）。
Shift 功能键可以让您访问其他众多功能键的二级功能。按住 Shift 切换功能键，然后按击具有可切换二级功能的其他任何一个功能键。
Shift 切换功能键位于第四组按钮的上半部分。
您也可以使用 Shift 切换功能键来预览控制参数。按住 Shift 按键并移动 一个推子，或者 一个编码器旋钮，屏幕会显示出参数值，但不会对参数产生实质修改。
提示
当您按住Shift 切换功能键时，任何带有可切换功能的按键，都会亮起灯光。
Mode 模式功能键让您可以选择 Launch Control XL 3 所处的模式。 Mode 模式功能键决定了所有控制器的功能。
您的 Launch Control XL 3 具有两种 DAW 模式（ DAW Control 和 DAW Mixer ）、15 种自定义模式，以及一个默认模式（slot 16）。
-
DAW 模式把您的 Launch Control XL 3 与 DAW 软件中的预设之间建立映射，详情请参见 使用Launch Control XL 3控制您的数字音频工作站（DAW）。
-
您可以在自定义模式中编辑控制器，详情请参见 Custom Modes 自定义模式章节的介绍。
请选择一种模式：
-

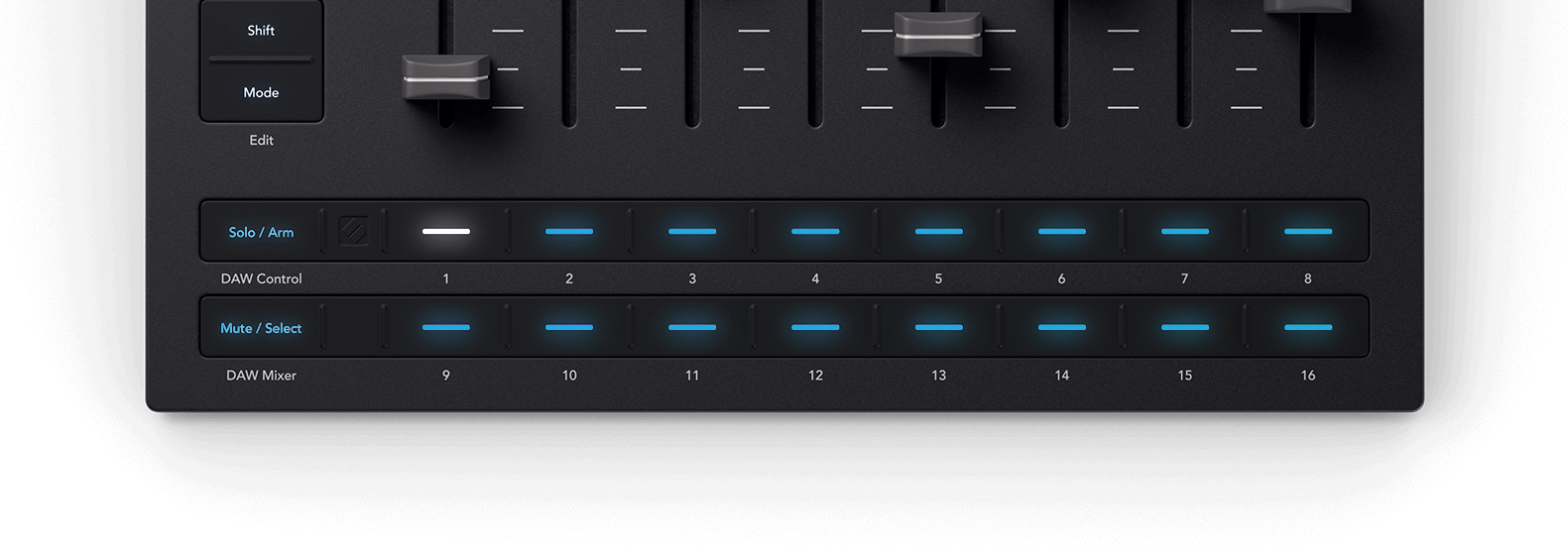

按下 Mode 模式功能键即可进入模式的选择。
16 按钮会亮起灯光，当前所选模式显示为白色，其余模式显示为蓝色。
-
按下蓝色按钮可更改模式。屏幕会显示该模式的名称
Mode 功能键是一个切换按钮；按下一次后它会保持激活状态。您可以通过按钮多次切换模式，其他控制器也会对应实时更新状态。这使您可以在编码器旋钮和推子的控制项目间快速切换。
-
再次按下 Mode 模式功能键即可退出模式的选择。
短暂按下模式按钮
你可以握住 模式 按下此按钮可临时访问模式选择。按住此按钮可更改模式并调整控件。松开按钮后，即可切换模式。 模式 按下按钮，模式将变为您最后按下的按钮。
Mode 功能键的 Edit 可进入自定义模式的设置编辑菜单。 Launch Control XL 3 上的每个自定义模式都有其独立的 Edit 菜单，用于设置该自定义模式如何与 MIDI 端口进行数据交互。
要进入自定义模式的设置菜单，请按住 Shift 切换功能键并按下 Mode （ Edit ）按钮。
要退出自定义模式的设置编辑菜单，请按下 Mode 功能键。
-
要查找某个设置项目，可按击 Page ▲▼ 功能键上下翻页。
-
要调整某一设置项目，请使用 Track <> 音轨功能键。
您可以为每个自定义模式更改以下设置。
|
设置 |
参数范围 |
描述 |
默认值 |
|---|---|---|---|
|
合并 |
打开 关闭 |
在 允许传入的 MIDI 数据与表面生成的 MIDI 数据合并（当您移动控件时）。 Launch Control XL 3）并发送到该自定义模式的 MIDI 输出。 |
在 |
|
合并筛选器 |
关闭 第1-16章 |
设置要与该自定义模式下表面生成的 MIDI 合并的 MIDI 输入通道。 离开 允许所有传入的 MIDI 输入通道与该自定义模式的表面生成的事件合并。 |
离开 |
|
合并频道 |
作为输入 第1-16章 |
设置自定义模式 MIDI 数据和输入 MIDI 数据通过哪个 MIDI 通道输出。 作为输入 不会改变传入 MIDI 数据的通道。 |
作为输入 |
|
Output Port输出端口 |
USB DIN 1 DIN 2 All |
设置自定义模式下 MIDI 数据发送到哪个端口。 。 如果启用合并功能，则 MIDI 数据位于 在 端口也会发送到您选择的输出端口。 |
All |
重要
MIDI 直通设置，在 设置菜单优先于自定义模式设置。
如果在“设置”菜单中启用 MIDI 直通，则 MIDI 数据将通过 MIDI 接口传输。 在 端口发送到 MIDI 出口 2/通过 无论自定义模式设置如何。
如果活动的自定义模式设置为在 DIN 2 或全部输出，并且启用了 MIDI 直通，则自定义模式的数据不会合并并通过输出 DIN 2 发送。

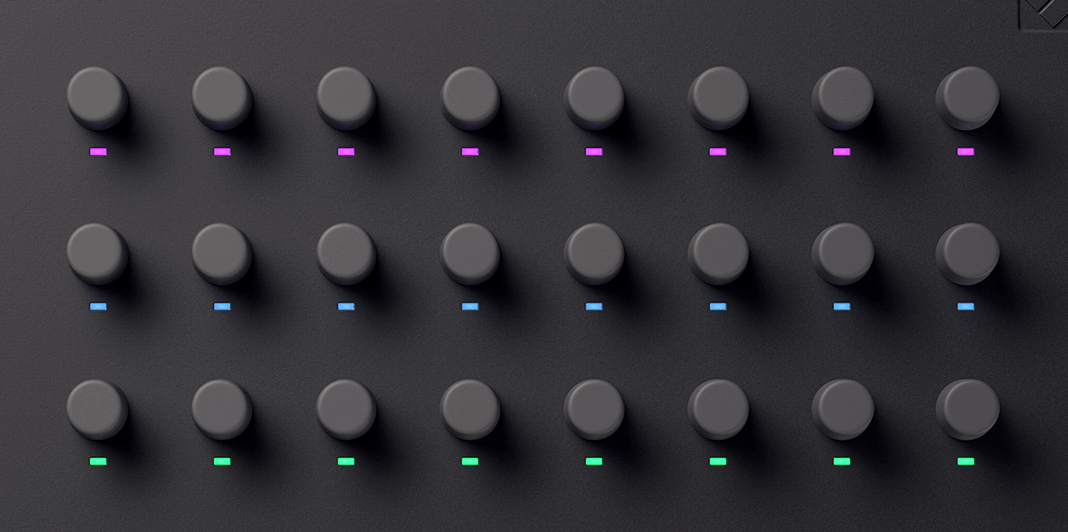

Launch Control XL 3 拥有 24 无极编码器旋钮，一排为八个，编码器上带有 LED 灯，根据当前模式点亮不同颜色的灯光。
当您移动控制器时，屏幕会显示其名称和数值。如想在屏幕上预览某个控制器的数值而不实际更改它，请按住 Shift 切换功能键并移动该控制器。
这些编码器旋钮具有不同的模式，具体取决于所使用的 DAW，或者您也可以在自定义模式中对其进行自定义设置。
-
第 1 排和第 2 排编码器控制 DAW 中的一个功能项（例如：插件或sends效果发送）。
-
第三排编码器控制的是另外一个功能项（例如：走带 或者 相位）。
学习更多关于编码器模式的介绍：
提示
无极编码器是可以连续旋转的旋钮，这样在切换模式或音轨时，设置值不会出现跳变。您的 Launch Control XL 3 将始终保持与 DAW 或其他设备同步。

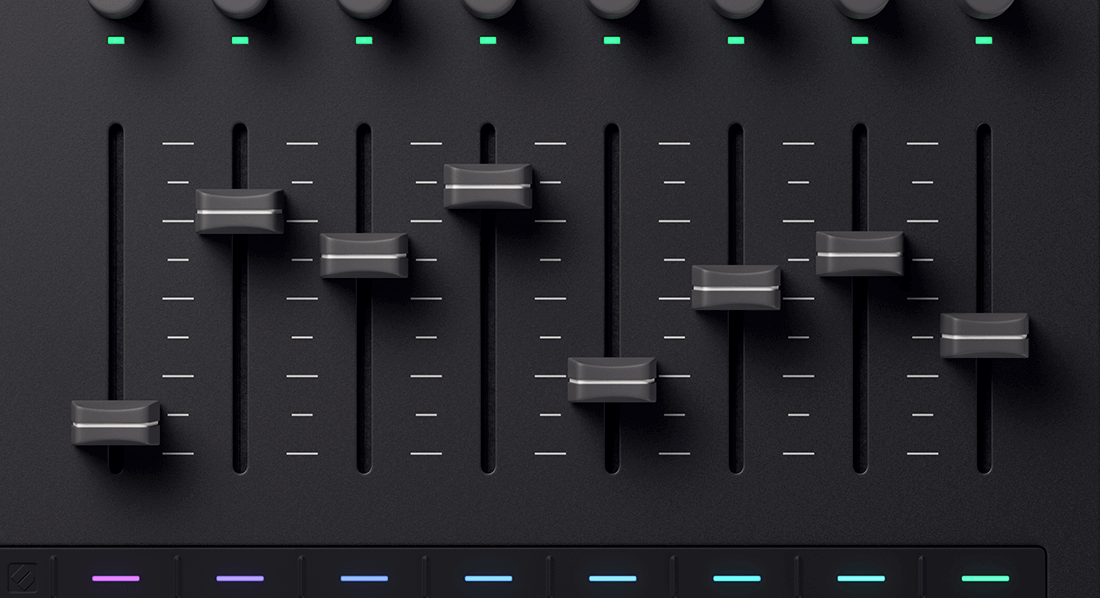

您的 Launch Control XL 3 配备了八个推子。您可以使用这些推子来控制 DAW 中的混音器音量，或将自定义的 MIDI 信息发送到其他设备（如硬件或插件）以进行控制。
当您移动控制器时，屏幕会显示其名称和数值。如想在屏幕上预览某个控制器的数值而不实际更改它，请按住 Shift 切换功能键并移动该控制器。
Launch Control XL 3的推子。
学习更多有关推子模式的介绍：
当您切换模式时，推子可能不会与新的参数关联一致。为了避免移动推子时数值出现跳变，您可以在 Settings 设置菜单中启用推子（Fader Pick-up）功能。
-
当您启用了Pickup功能后，移动推子时不会立即改变参数值，直到移动到当前值的位置时，参数才会开始变化。
-
当您启用了推子Jump 功能时，移动推子会立即改变参数值，从而数值“跳变”到新的位置。

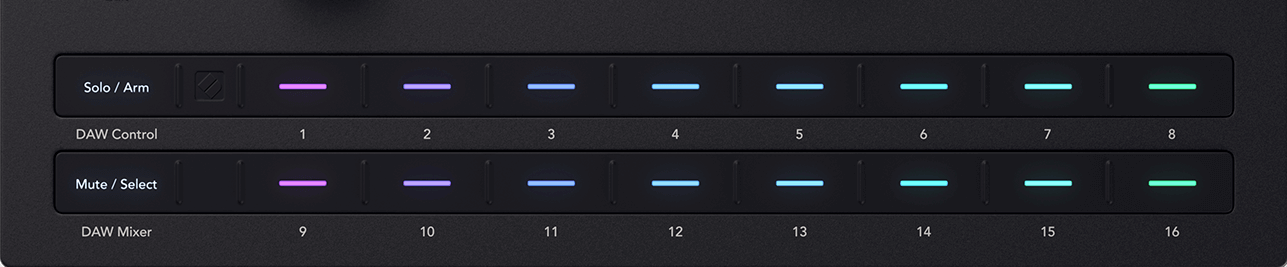

在您的 Launch Control XL 3 顶部面板的下方，有两排按键，总共 19 个。
当您的 Launch Control XL 3 正在控制 DAW 时，推子下方的按键将用作 独奏/预录（Solo/Arm） 或 静音/选择（Mute/Select） 功能键。最左侧的按键用于在不同设置之间切换。请参阅以下章节以获取更多信息：
当您不使用 DAW 时，这些按键可发送自定义信息，例如 MIDI 音符、控制信息（CC）、工程切换（Program Changes）、非注册参数号（NRPNs）以及键盘指令。
请参阅 在Launch Control XL 3使用自定义模式 了解更多信息。
按下位于顶部一排左侧的 Solo/Arm 按键，可针对顶部一排功能键在音轨独奏（Solo）和预备录制（Arm）之间进行功能切换。
-

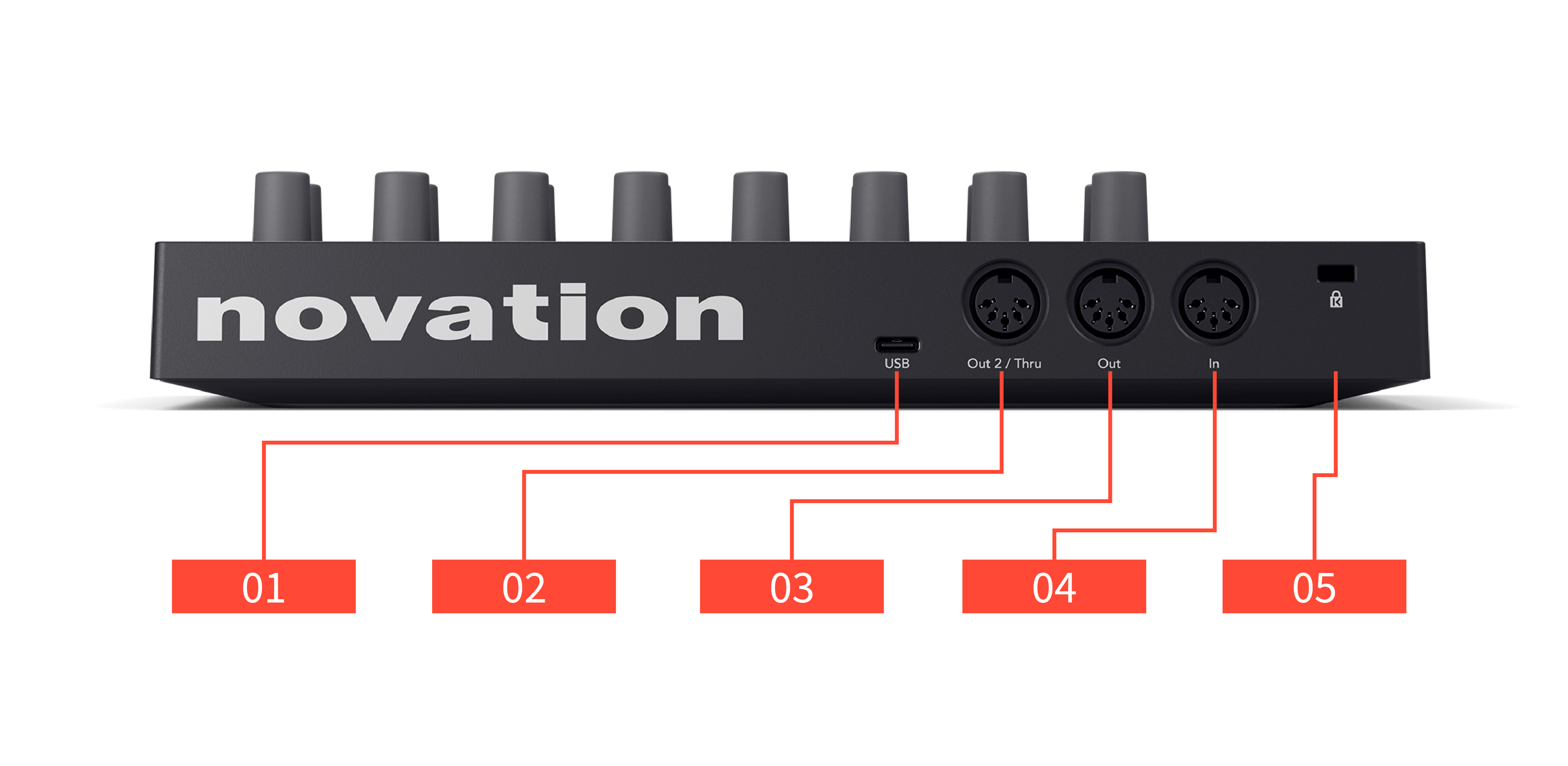

USB - 使用标配的 USB 数据线，通过 USB Type-C 端口将您的 Launch Control XL 3 连接至电脑。
-
MIDI 输出端口 Out2/Thru - 5 针 MIDI DIN 接口，可用于独立于 MIDI Out 输出端口以外发送 MIDI 数据，或发送 MIDI In 输入端口上的信号副本。
-
MIDI In 输入端口— 5针MIDI DIN接口，用于为您的 Launch Control XL 3从外部MIDI设备（例如MIDI键盘）MIDI数据。
-
- Kennington 锁孔，使用锁来固定您的 Launch Control，以防止被盗。

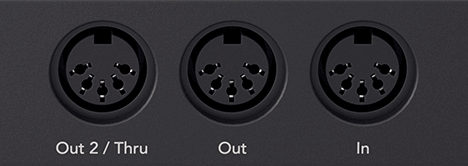

MIDI端口让您可以在硬件或者软硬混合设备组合中使用 Launch Control XL 3。例如，扩展或适配合成器、鼓机或节奏音序器上的物理控制
5针MIDI DIN In 输入端口可让您将来自其他支持MIDI功能的设备的数据发送到您的 Launch Control XL 3。
例如，将您的 Launch Control XL 3与MIDI键盘配合使用并控制多个设备，
如需更多信息，请查阅章节 在脱离 DAW情况下使用 Launch Control XL 3
MIDI Out 输出端口可让您将来自编码器、推子和按钮的MIDI信息发送到带有MIDI输入端口的硬件设备。
这对于为硬件（如合成器、鼓机和节奏音序器）增加额外控制非常有用，同时可以快速访问参数，而无需在硬件乐器的菜单中层层查找。
如需更多信息，请查阅章节 在脱离 DAW情况下使用 Launch Control XL 3
MIDI Out 2/Thru 输出端口允许您将其作为第二个MIDI输出接口或者一个MIDI串联接口来使用。您可以在 设置菜单 中更改此选项。
-
在MIDI Out 2模式下，该端口的功能与MIDI输出接口相同，您可以将来自控制器的MIDI信息发送到带有MIDI输入端口的硬件设备。
在此情况，该配置将很有用：
-
当您需要向其他硬件设备发送 MIDI 消息，且该操作需独立于 MIDI Out 输出端口。例如，使用两个自定义模式来控制两台设备。
-
-
在 MIDI Thru 模式下，该串联端口通过转发所有进入 Launch Control XL 3 的 MIDI In 输入端口的 MIDI 消息，来实现工作。
在此情况，该配置将很有用：
-
您的 Launch Control XL 3 作为一个较大型MIDI 链路设备组合的一部分，需要从您的 Launch Control XL 3 以及MIDI链路中更前端的另一台设备（例如一个控制器键盘）发送 MIDI 消息，例如：键盘控制器。
-
更多信息，请查阅 在脱离 DAW情况下使用 Launch Control XL 3。
Launch Control XL 3 配备了一个 USB 2.0 Type-C 端口。这使您可以将 Launch Control XL 3 连接到电脑或 USB MIDI 主机设备。
该 USB 端口主要有以下几个用途：
-
为 Launch Control XL 3 提供电力，无论是在连接到计算机时，还是在独立运行模式时。
-
在 DAW（数字音频工作站）、MIDI 应用程序，或 USB MIDI 主机设备间实现MIDI数据的收发。
-
通过 <1> 为您的 <0> 安装固件更新以及管理自定义模式。
你的 Launch Control XL 3 可以作为 MIDI 接口，允许您通过两个 DIN MIDI 输出将 MIDI 数据从您的计算机（例如音序器和 DAW）发送到外部硬件。
电脑上的 USB MIDI 设备会分别显示每个 MIDI DIN 端口，以便您可以向每个端口发送 MIDI 信息。
重要
Out 2/Thru 端口继续遵循 Thru 设置。如果在“设置”菜单中启用了 MIDI Thru，则发送到 DIN Out 2 的数据将不会输出。
自定义模式设置不会影响 MIDI 数据。如果您将自定义模式设置为通过 DIN 端口输出，并且同时向同一端口发送 USB 数据，则 Launch Control XL 3 合并数据。
