DAW 模式提供 DAW 和类似 DAW 的软件功能，可在 Launchkey 的表面上实现直观的用户界面。本章中描述的功能仅在启用 DAW 模式后才可用。
本章中描述的所有功能均可通过 DAW 输入/输出 (USB) 接口访问。
启用 DAW 模式：
Hex: 9fh 0Ch 7Fh
Dec: 159 12 127
禁用 DAW 模式：
Hex: 9Fh 0Ch 00h
Dec: 159 12 0
当 DAW 或类似 DAW 的软件识别出 Launchkey 并连接到它时，它应首先进入 DAW 模式（发送 9Fh 0Ch 7Fh），然后在必要时启用功能控件（参见本文档的 “Launchkey MK4 功能控件” 部分）。
当 DAW 或类似 DAW 的软件退出时，它应该在 Launchkey 上退出 DAW 模式（发送 9Fh 0Ch 00h) 将其返回到独立 (MIDI) 模式。

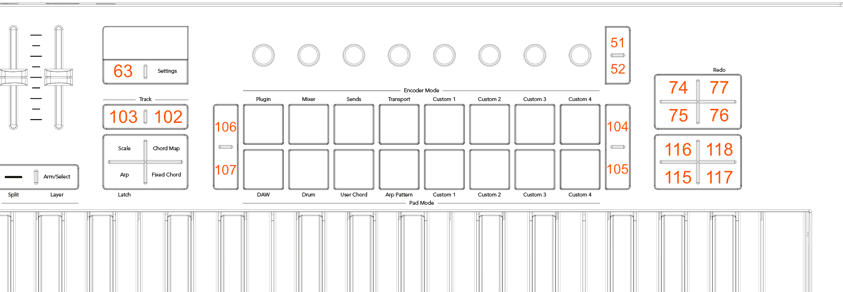

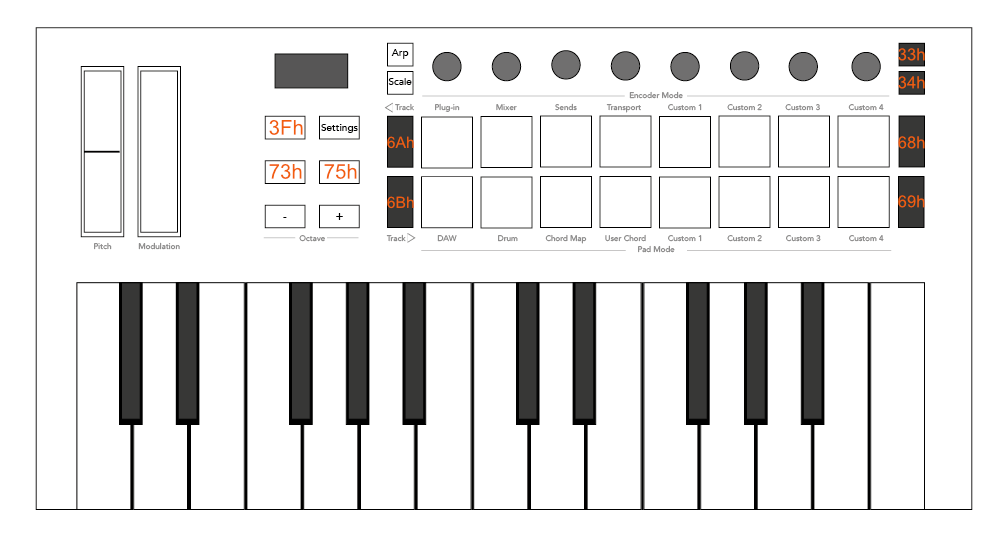

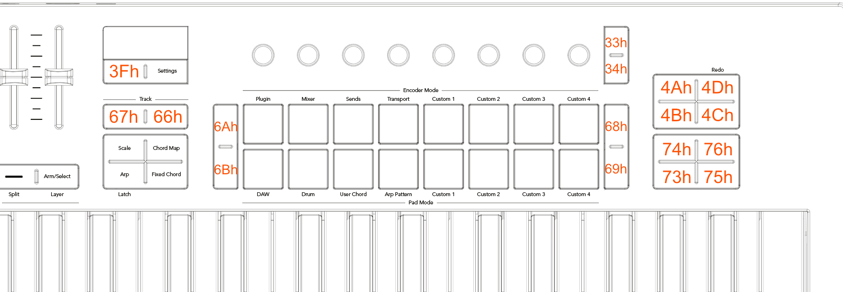

在DAW模式下，与独立（MIDI）模式相反，所有不属于性能功能（例如自定义模式）的按钮和表面元素都可以访问，并且只能在DAW输入/输出（USB）接口上报告。除属于推子的按钮外，其他按钮都映射到控制更改事件，如下所
列出的控制变更指数还用于向相应的 LED 发送颜色（如果按钮有），请参阅 为表面着色。
进入DAW模式后，以下其他模式可用：
-
Pads 上的 DAW 模式。
-
编码器上的插件、混频器、发送和传输。
-
推子上的音量（仅限 Launchkey 49/61）。
进入 DAW 模式时，表面按以下方式设置：
-
护垫：DAW。
-
编码器：插件。
-
Faders：音量（仅限 Launchkey 49/61）。
DAW 应相应地初始化每个区域。
打击垫、编码器和推子的模式可以由 MIDI 事件控制，每当由于用户活动而改变模式时，Launchkey 都会报告这些模式。捕捉这些信息很重要，因为DAW在根据所选模式按预期设置和使用曲面时应遵循这些信息。
可以报告键盘模式的变化，也可以通过以下 MIDI 事件进行更改：
-
频道 7（MIDI 状态：b6h，182），控制更改 1Dh (29)
Pad 模式映射到以下值：
-
01h (1)：鼓布局
-
02h (2)：DAW 布局
-
04h (4)：用户和弦
-
05h (5)：自定义模式 1
-
06h (6)：自定义模式 2
-
07h (7)：自定义模式 3
-
08h (8)：自定义模式 4
-
0Dh (13): Arp 图案
-
0Eh (14)：和弦地图
可以报告编码器模式的变化，也可以通过以下 MIDI 事件进行更改：
-
频道 7（MIDI 状态：b6h，182），控制更改 1Eh (30)
编码器模式映射到以下值：
-
01h (1)：混音器
-
02h (2)：插件
-
04h (4)：发送
-
05h (5)：运输
-
06h (6)：自定义模式 1
-
07h (7)：自定义模式 2
-
08h (8)：自定义模式 3
-
09h (9)：自定义模式 4
键盘上的 DAW 模式是在进入 DAW 模式时选择的，当用户通过 Shift 菜单选择它时。这些键盘在通道 1 上以音符（MIDI 状态：90h，144）和触后（MIDI 状态：A0h，160）事件（后者仅在选择 “复音触后”）进行报告，并且可以通过以下索引来访问它们的 LED 着色
打击垫上的鼓模式可以取代独立 (MIDI) 模式的鼓模式，使DAW能够控制其颜色并通过DAW MIDI端口接收信息。这是通过发送以下消息来完成的：
Hex: B6h 54h 01h
Dec: 182 84 1
可以通过以下消息将鼓模式恢复为独立操作：
Hex: B6h 54h 00h
Dec: 182 84 0
这些键盘在通道 10 上以音符（MIDI 状态：9Ah，154）和 Aftertouch（MIDI 状态：aaH，170）事件（后者仅在选择 Polyphonic Aftertouch 时才会报告），并且可以访问为其 LED 着色（参见 “为表面着色”) 按以下指数计算：
以下模式下的编码器在通道 16（MIDI 状态：bfH，191）上提供相同的控制更改集：
-
插件
-
混音器
-
发送
提供的控制变更指数如下所示：
如果 DAW 向他们发送位置信息，他们会自动获取这些信息。
在音量模式下，推子在通道 16（MIDI 状态：bfH，191）上提供以下一组控制更改：
如果启用了连续控制触摸事件，则触控开启将作为控制变更事件在频道 15 上发送，值为 127，而触控关闭将作为控制变更事件发送，在通道 15 上值为 0。例如，最左边的 Fader 会发 bEH 05h 7Fh 用于 Touch On，以及 beH 05h 00h 用于 Touch Off。
对于除鼓模式之外的所有控件，可以发送与报告中描述的音符或控件更改相匹配的音符或控件更改，为以下通道上的相应 LED（如果有）着色：
-
通道 1：设置固定颜色。
-
通道 2：设置闪光颜色。
-
通道 3：设置脉冲颜色。
对于 Pads 上的鼓模式， 一旦 DAW 控制了该模式，以下渠道适用：
-
频道 10：设置固定颜色。
-
频道 11：设置闪烁颜色。
-
频道 12：设置脉冲颜色。
颜色由音符事件的力度或控件更改的值从调色板中选择。
单色 LED 可以在通道 4 上使用 CC 来设置亮度，CC 编号是 LED 指数，值是亮度。
例如
Hex: 93h 73h 7Fh
Dec: 147 115 127
发送闪烁色彩时，在 50% 占空比下，在 MIDI 节拍时钟（或 120bpm 或最后一个时钟，如果未提供时钟），则在设置为静态色彩或脉冲色 (A) 的颜色与 MIDI 事件设置闪烁 (B) 之间的颜色闪烁 (B) 之间闪烁。一个周期就是一个节拍。
-
固定显示屏：默认显示屏，除非任何事件需要在其上方临时显示不同的显示屏，否则会显示该显示屏。
-
临时显示：由事件触发的显示，在显示超时用户设置的持续时间内持续显示。
-
参数名称：与控件关联使用，显示其控制的内容。除非由消息 (SysEx) 提供，否则这通常是 MIDI 实体（例如音符或 CC）
-
参数值：与控件关联使用，显示控件的当前值。除非消息 (SysEx) 提供，否则这是所控制的 MIDI 实体的原始值（例如，如果是 7 位 CC，则为介于 0-127 之间的数字）
常规 SKU：
Hex: F0h 00h 20h 29h 02h 14h 04h <target> <config> F7h
Dec: 240 0 32 41 2 20 4 <target> <config> 247
迷你 SKU：
Hex: F0h 00h 20h 29h 02h 13h 04h <target> <config> F7h
Dec: 240 0 32 41 2 19 4 <target> <config> 247
为给定目标配置显示器后，即可触发该显示器。
-
00h (0)-1Fh (31)：模拟控制的温度显示屏（与 CC 指数相同，05H-0DH：推子，15H-1CH：编码器）
-
20h (32)：固定显示屏
-
21h (33)：全球临时显示屏（可用于任何与模拟控件无关的内容）
-
22h (34)：DAW pad 模式的显示名称（字段 0，空：默认）
-
23h (35)：DAW Drum pad 模式的显示名称（字段 0，空：默认）
-
24h (36)：混音器编码器模式的显示名称（字段 0，空：默认）
-
25h (37)：插件编码器模式的显示名称（字段 0，空：默认）
-
26h (38)：发送编码器模式的显示名称（字段 0，空：默认）
-
27h (39)：传输编码器模式的显示名称（字段 0，空：默认）
-
28h (40)：音量衰减器模式的显示名称（字段 0，空：默认）
The <config> byte sets up the arrangement and operation of the display. 00h and 7Fh are special values: It cancels (00h) or brings up (7Fh) the display with its current contents (as MIDI Event, it is a compact way to trigger display).
-
第 6 位：允许 Launchkey 生成 Temp。更改时自动显示（默认：设置）。
-
第 5 位：允许 Launchkey 生成 Temp。触控时自动显示（默认：设置；这是 Shift + 旋转）。
-
位 0-4：显示排列
陈列安排：
-
0：取消显示的特殊值。
-
1-30：安排 ID，参见下表。
-
31：触发显示的特殊值。
|
身份证 |
描述 |
Num |
字段 |
F0 |
F1 |
F2 |
|---|---|---|---|---|---|---|
|
1 |
2 行：参数名称和文本参数值 |
没有 |
2 |
姓名 |
价值 |
- |
|
2 |
3 行：标题、参数名称和文本参数值 |
没有 |
3 |
标题 |
姓名 |
价值 |
|
3 |
1 行 + 2x4：标题和 8 个名称（用于编码器名称） |
没有 |
9 |
标题 |
名字 1 |
... |
|
4 |
2 行：参数名称和数字参数值（默认） |
是的 |
1 |
姓名 |
- |
- |
注意
对于仅设置名称（22h (34) — 28h (40)）的目标，该排列将被忽略，但是要更改可触发性，需要将其设置为非零（因为这些目标的值 0 仍然用于取消显示）。
配置显示器后，可以使用以下消息来填充文本字段。
常规 SKU：
Hex: F0h 00h 20h 29h 02h 14h 06h <target> <field> <text…> F7h
Dec: 240 0 32 41 2 20 6 <target> <field> <text…> 247
迷你 SKU：
Hex: F0h 00h 20h 29h 02h 13h 06h <target> <field> <text…> F7h
Dec: 240 0 32 41 2 19 6 <target> <field> <text…> 247
该文本使用了 20h (32) — 7Eh (126) 范围内的标准 ASCII 字符映射，并添加了以下控制代码，这些代码已重新分配以提供额外的非 ASCII 字符。
-
空盒子-1Bh (27)
-
填充盒子-1Ch (28)
-
平面符号-1Dh (29)
-
Heart-1Eh (30)
不应使用其他控制字符，因为他们的行为将来可能会改变。
屏幕还可以通过向设备发送位图来显示自定义图形。
常规 SKU：
Hex: F0h 00h 20h 29h 02h 14h 09h <target> <bitmap_data> 7Fh
Dec: 240 0 32 41 2 20 9 <target> <bitmap_data> 127
迷你 SKU：
Hex: F0h 00h 20h 29h 02h 13h 09h <target> <bitmap_data> 7Fh
Dec: 240 0 32 41 2 19 9 <target> <bitmap_data> 127
<target>可以是固定显示屏（20h（32））或全球临时显示屏（21h（33））。对其他目标没有影响。
<bitmap_data>固定为 1216 字节，每行像素为 19 字节，共有 64 行（19 × 64 = 1216）。SyseX 字节的 7 位从左到右对像素进行编码（最高位对应于最左边的像素），19 字节覆盖显示屏的 128 像素宽度（最后一个字节中有五个未使用的位
成功后，将对该消息做出响应，该消息适用于对流体动画进行计时（一旦收到该消息，Launchkey 就准备好接受下一条位图消息了）：
常规 SKU：
Hex: F0h 00h 20h 29h 02h 14h 09h 7Fh
Dec: 240 0 32 41 2 20 9 127
迷你 SKU：
Hex: F0h 00h 20h 29h 02h 13h 09h 7Fh
Dec: 240 0 32 41 2 19 9 127
可以通过明确取消显示（使用配置显示 SysEx 或 MIDI 事件）或触发正常显示（在位图显示时保留其参数）来取消显示。
注意
固件一次只能在内存中保存一个位图。
