Visão geral do hardware do Launchkey 88 – Guias do usuário da Novation

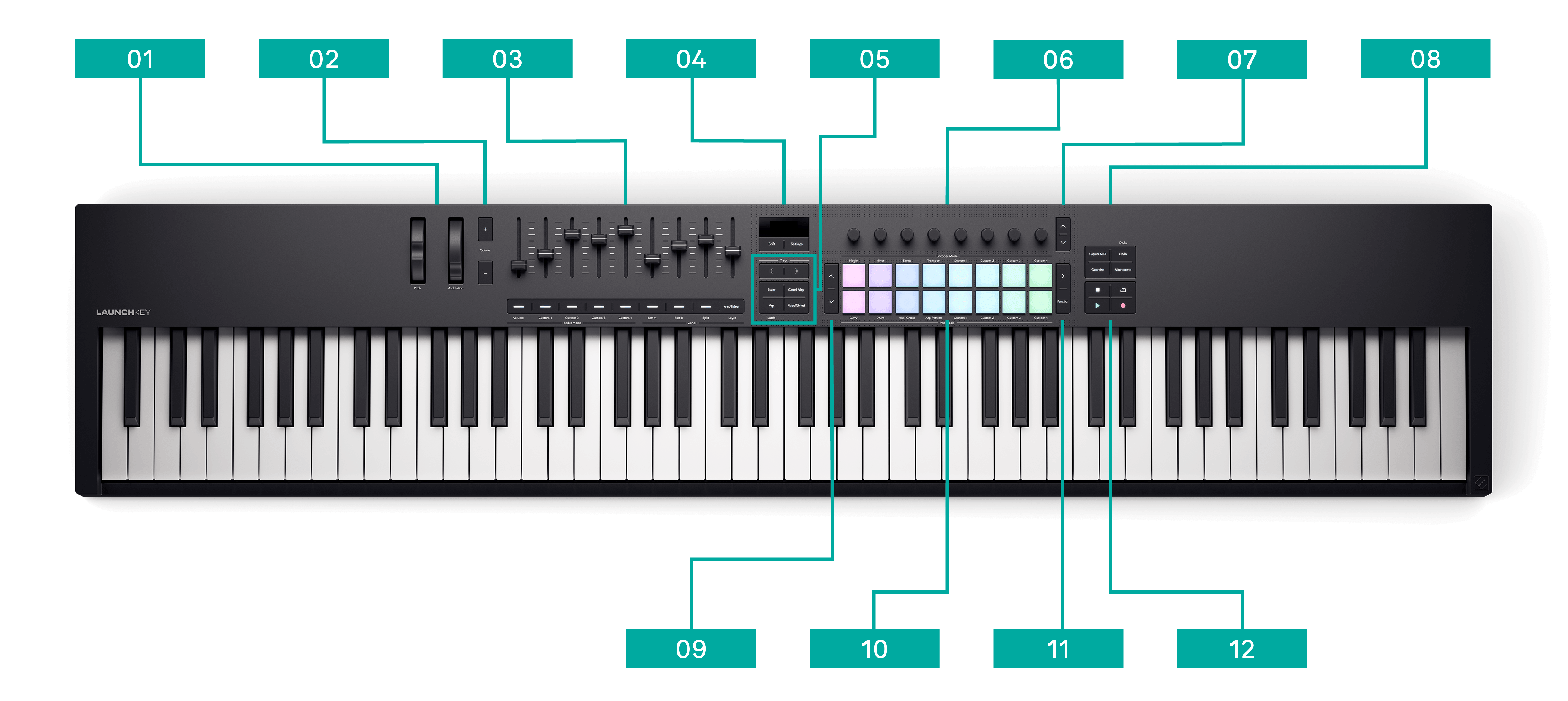

Rodas Pitch e Modulation.
- Roda Pitch (Altura) - varia a altura da(s) nota(s) que você está tocando e envia mensagens de pitch bend.
- Roda Modulation (Modulação) - roda atribuível para controlar qualquer parâmetro de hardware ou software.
Botões Octave + e Octave - - transpõem o teclado em oitavas. Pressione ambos os botões para retornar à oitava padrão.
Faders e botões Fader - nove faders programáveis e, abaixo deles, os botões de controle correspondentes.
Tela, botões Shift e Settings (Configurações) - a tela e os dois botões logo abaixo.
- Tela - mostra informações importantes e fornece feedback visual de controles e DAWs.
- Botão Shift - acessa controles secundários atribuídos aos botões, visíveis em texto no painel frontal.
- Botão Settings - acessa o menu de configurações.
- Para entrar no modo Standby, mantenha os botões Shift e Settings pressionados por dois segundos. Para sair, pressione o botão Shift novamente.
Os seis botões abaixo da tela:
- Botões Track (Trilha) - percorre as trilhas em sua DAW.
- Botão Scale (Escala) - ativa e controla o modo Escala.
- Botão Chord Map (Mapa de acordes) - ativa e controla o modo Mapa de acordes.
- Botão Arp (Arpejo) - ativa e controla o modo Arpejo.

  Botão Latch (Trava) - Mantenha Shift pressionado e pressione o botão Arp para acessar o botão Latch.
- Botão Fixed Chord (Acorde fixo) - ativa e controla o modo Acorde fixo.
Encoders - controles atribuíveis de encoders.
Botões de banco de encoders - mova para cima ˄ e para baixo ˅ pelos bancos de controles de encoders.
Botões Worklow (fluxo de trabalho) - um conjunto de quatro botões.
- Botão Capture MIDI (Capturar MIDI) - recupera as notas MIDI tocadas recentemente nas DAWs compatíveis.
  - Botão Quantise (Quantizar) - aciona a função de quantização nas DAWs compatíveis para encaixar as notas na grade.
- Botão Undo (Redo) - aciona a função de desfazer da sua DAW. Mantenha a tecla Shift pressionada e pressione Undo (Desfazer) para acionar a função Redo (Refazer).
- Botão Quantise (Quantizar) - aciona a função de quantização nas DAWs compatíveis para encaixar as notas na grade.
- Botão Metronome (Metrônomo) - ativa o metrônomo nas DAWs compatíveis.
Botões para cima ˄ e para baixo ˅ do banco de pads - dois botões à esquerda dos pads para mover os pads para cima e para baixo, como mover clipes no Live, acessar acordes diferentes etc.
Pads - 16 pads sensíveis à velocidade, habilitados para aftertouch, que mudam de funcionalidade dependendo do modo Pad.
À direita dos pads estão os:
- Botão > - botão Scene Launch (Ativação da cena).
- Botão Function (Função) - ativa várias funções secundárias com base no modo Pad.
Botões Transporte - no sentido horário do canto superior esquerdo: Stop (Pausar), Loop (Repetir), Play (Reproduzir) e Record (Gravar).

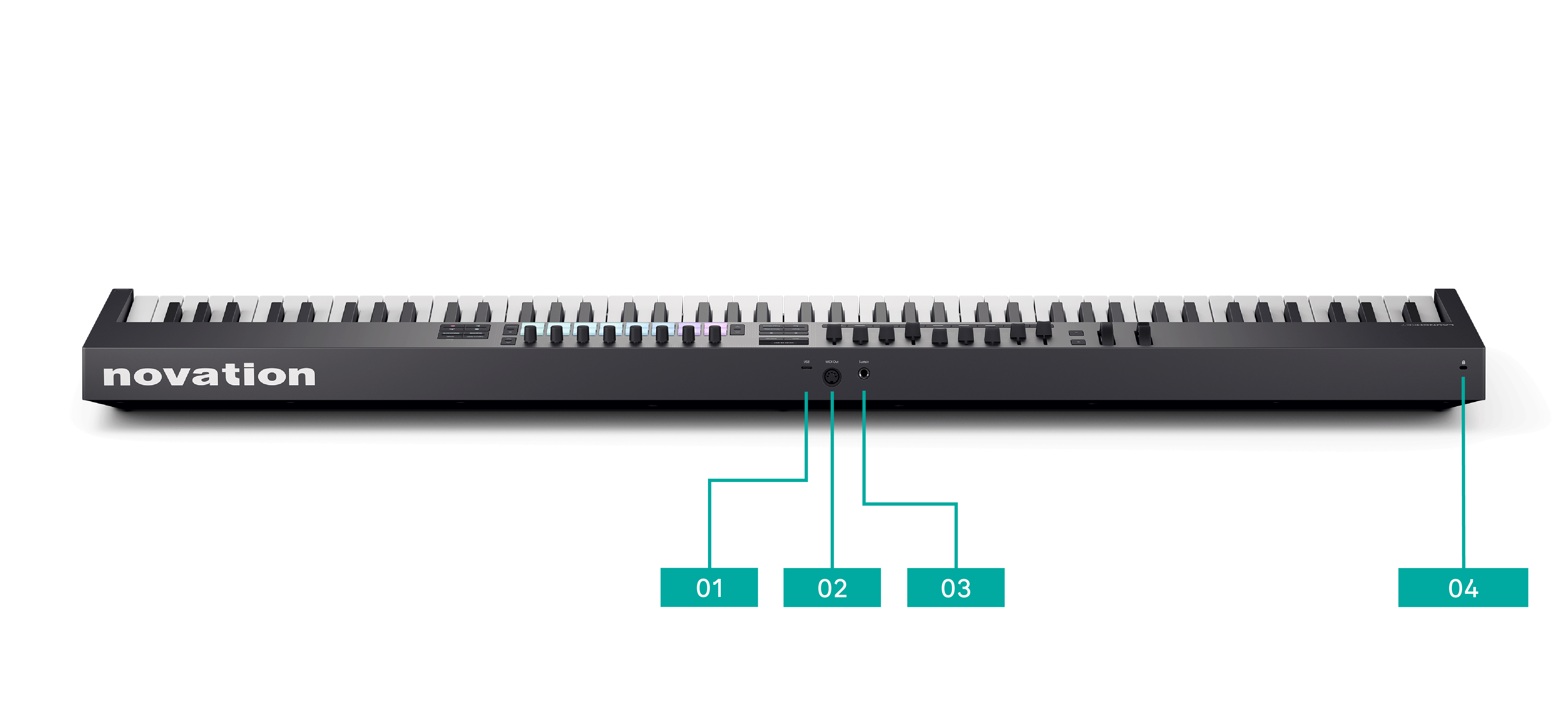

Porta USB – uma porta USB tipo C. Envia e recebe dados e fornece energia ao seu Launchkey 88.
Porta MIDI Out (, ) - envia MIDI do seu Launchkey para o hardware MIDI externo.
Entrada Sustain - conecta um pedal de sustentação (pedais de expressão, suaves e sostenutos não são compatíveis).
- Trava Kensington. Use uma para proteger seu Launchkey e prevenir furtos.

Terminologia do drum pad

Neste guia do usuário, vamos nos referir aos drum pads (bateria) da seguinte forma:

Os dois botões à esquerda dos pads são os botões para cima e para baixo do Pad Bank (banco de pads).
Os pads são numerados da esquerda para a direita: a linha superior de 1 a 8 e a linha inferior de 9 a 16.
Os dois botões à direita dos pads são os botões > Scene Launch (Iniciar cena) e Function (Função).

A top-down view of the pads showing how we've numbered the pads throughout this user guide left to right, top row: 1 to 8, bottom row: 9 to 16.

Botão Shift

O botão Launchkey do permite o acesso a funções secundárias em vários botões. Para acessar as funções secundárias, mantenha o Shift pressionado e pressione qualquer um dos botões com uma função modificadora secundária. Esta é uma lista de botões com funções modificadoras secundárias. Algumas funções variam de acordo com a DAW.

O Shift permite visualizar os controles. Mantenha o Shift pressionado e mova um controle e a tela exibirá o valor sem alterá-lo. Também pode pressionar duas vezes o botão Shift para travá-lo.

Nota

Quando você mantém pressionado o botão Shift, todos os demais botões com função de alternância disponível se acendem.

Tabela 1. Funções Shift dos botões

Combinação	Função
Shift + Octave +	Transpose +
Shift + Octave –	Transpose -
Shift + < botão Track	< Track à esquerda
Shift + > botão Track	Track > à direita
Shift + Arp	Latch
Shift + Undo	Desfazer

Tabela 2. Funções Shift dos botões Fader

Combinação	Função
Shift + botão Fader 1	Modo Fader: Volume
Shift + botão Fader 2	Modo Fader: Custom 1
Shift + botão Fader 3	Modo Fader: Custom 2
Shift + botão Fader 4	Modo Fader: Custom 3
Shift + botão Fader 6	Modo Fader: Custom 4
Shift + botão Fader 6	Part A
Shift + botão Fader 7	Part B
Shift + botão Fader 8	Split
Shift + botão Fader 9	Layer

Tabela 3. Funções Shift dos pads

Combinação	Função
Shift + Pad 1	Modo Encoder: Plugin
Shift + Pad 2	Modo Encoder: Mixer
Shift + Pad 3	Modo Encoder: Sends
Shift + Pad 4	Modo Encoder: Transport
Shift + Pad 5	Modo Encoder: Custom 1
Shift + Pad 6	Modo Encoder: Custom 2
Shift + Pad 7	Modo Encoder: Custom 3
Shift + Pad 8	Modo Encoder: Custom 4
Shift + Pad 9	Modo Pad: DAW
Shift + Pad 10	Modo Pad: Drum
Shift + Pad 11	Modo Pad: User Chord
Shift + Pad 12	Modo Pad: Arp Pattern
Shift + Pad 13	Modo Pad: Custom 1
Shift + Pad 14	Modo Pad: Custom 2
Shift + Pad 15	Modo Pad: Custom 3
Shift + Pad 16	Modo Pad: Custom 4

Modo standby

O botão Shift do seu Launchkey também permite colocar seu Launchkey no modo de espera. No modo standby, é possível deixar seu Launchkey conectado à energia ou ao computador, mas todas as luzes ficam apagadas.

Para entrar e sair do modo standby:

Mantenha pressionado o botão Shift.
Mantenha o botão Settings (Configurações) pressionado por dois segundos.

Todas as luzes do seu Launchkey se apagam, e você está agora no modo standby.
Pressione o botão Shift ou Settings novamente para sair do modo standby.

O Launchkey é novamente ligado.

Dica

O modo standby apenas apaga as luzes, portanto, os controles do seu Launchkey continuam enviando dados MIDI.

Como travar os botões modificadores

Determinadas funções do Launchkey requerem que você pressione uma combinação de botões que comece com um botão “modificador”, por exemplo, Shift + um botão. É possível “travar” os botões modificadores para facilitar o uso dessas funções. Para travar um botão modificador, pressione-o duas vezes.

Isso se aplica aos seguintes botões:

Shift
Split - toque duas vezes no Shift e mantenha Split pressionado para facilitar a escolha de um ponto de divisão.
