As seguintes páginas oferecem uma ideia do que os controles no Launch Control 3 fazem. Para a integração com a DAW, consulte Como controlar a sua DAW com o Launch Control 3. Para usar o Launch Control 3 em aplicativos não DAW, consulte Como usar o Launch Control 3 fora de uma DAW.
-

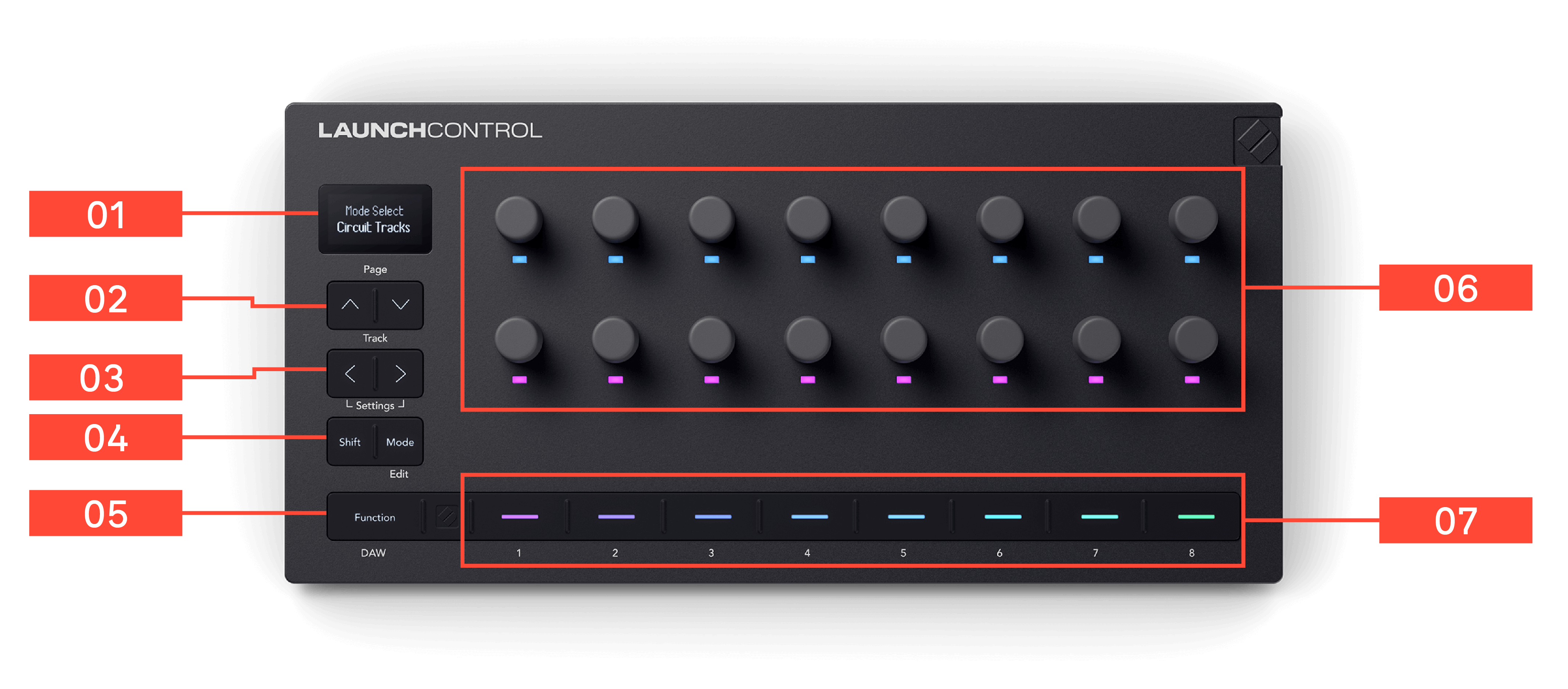

Tela - exibe informações importantes que não sejam muito complexas.
-
Botões Track (Faixa) - percorra as faixas em sua DAW.
Para acessar Settings (Configurações), acesse o Modo personalizado e mantenha pressionados os botões Track < > (Faixa) por 300 milissegundos.
-
Botão Mode (Modo) - selecione o que o Launch Control 3 está controlando: DAW Mixer, DAW Control ou um modo personalizado.
Mantenha pressionado Shift e Mode para acessar o menu Mode Settings Edit (Editar configurações de modo).
-
Botão Function (Função) - nos modos DAW, altere o que essa fileira de botões controla.
-
Encoders - controles atribuíveis de encoders.
-
Botões 1 - 8 - Solo/Arm (Solo/Armar) ou (Mudo/Selecionar) botões no modo DAW, ou controles de botão atribuíveis nos Modos personalizados.
Page up/down (Página para cima/para baixo) são o primeiro par de botões horizontais sob a tela, no lado esquerdo do Launch Control 3.
Os botões acendem quando estão disponíveis e permitem navegar por várias áreas do Launch Control 3. Por exemplo, se estiver na primeira ou na última página, apenas um dos dois botões se acenderá.
Ao pressionar um dos botões, a tela mostra o que mudou.
Os botões Track <> (Faixa) à esquerda e Track à direita são o segundo par de botões horizontais sob a tela, no lado esquerdo do Launch Control 3.
Os botões acendem quando estão disponíveis e permitem navegar por várias áreas do Launch Control 3. Por exemplo, se estiver na primeira ou na última página, apenas um dos dois botões se acenderá.
Ao pressionar um dos botões, a tela mostra o que mudou.
Para acessar Settings (Configurações), pressione e mantenha pressionados ambos os botões Track <> (Faixa) por 300 milissegundos.
Nota
O menu Configurações só está acessível quando você está usando um Modo Personalizado. Em qualquer modo DAW, os botões controlam a navegação entre as faixas.
Para mais informações, consulte Página de configurações do Launch Control 3.
O Shift permite o acesso a funções secundárias em muitos botões. Mantenha pressionado o Shift e pressione qualquer botão com uma função secundária de alternância.
Mudança é o lado esquerdo do terceiro par de botões.
O Shift permite visualizar os controles. Mantenha o Shift pressionado e mova um controle e a tela exibirá o valor sem alterá-lo. Também pode pressionar duas vezes o botão Shift para travá-lo.
Dica
Ao manter o Shift pressionado, todos os botões com uma função de mudança disponível se acendem.
O Mode (Modo) permite escolher o modo em que o Launch Control 3 se encontra. O Mode define a função de todos os controles.
Seu Launch Control 3 possui dois modos de DAW (DAW Control e DAW Mixer), sete modos personalizados e um modo padrão (slot oito).
-
Os modos DAW mapeiam o Launch Control 3 para os mapeamentos predefinidos em suas DAWs, consulte Como controlar a sua DAW com o Launch Control 3.
-
Você pode editar os controles nos modos personalizados, consulte Modos personalizados .
Para selecionar um modo:
-
Pressione o botão Mode (Modo) para acessar a seleção de modo.

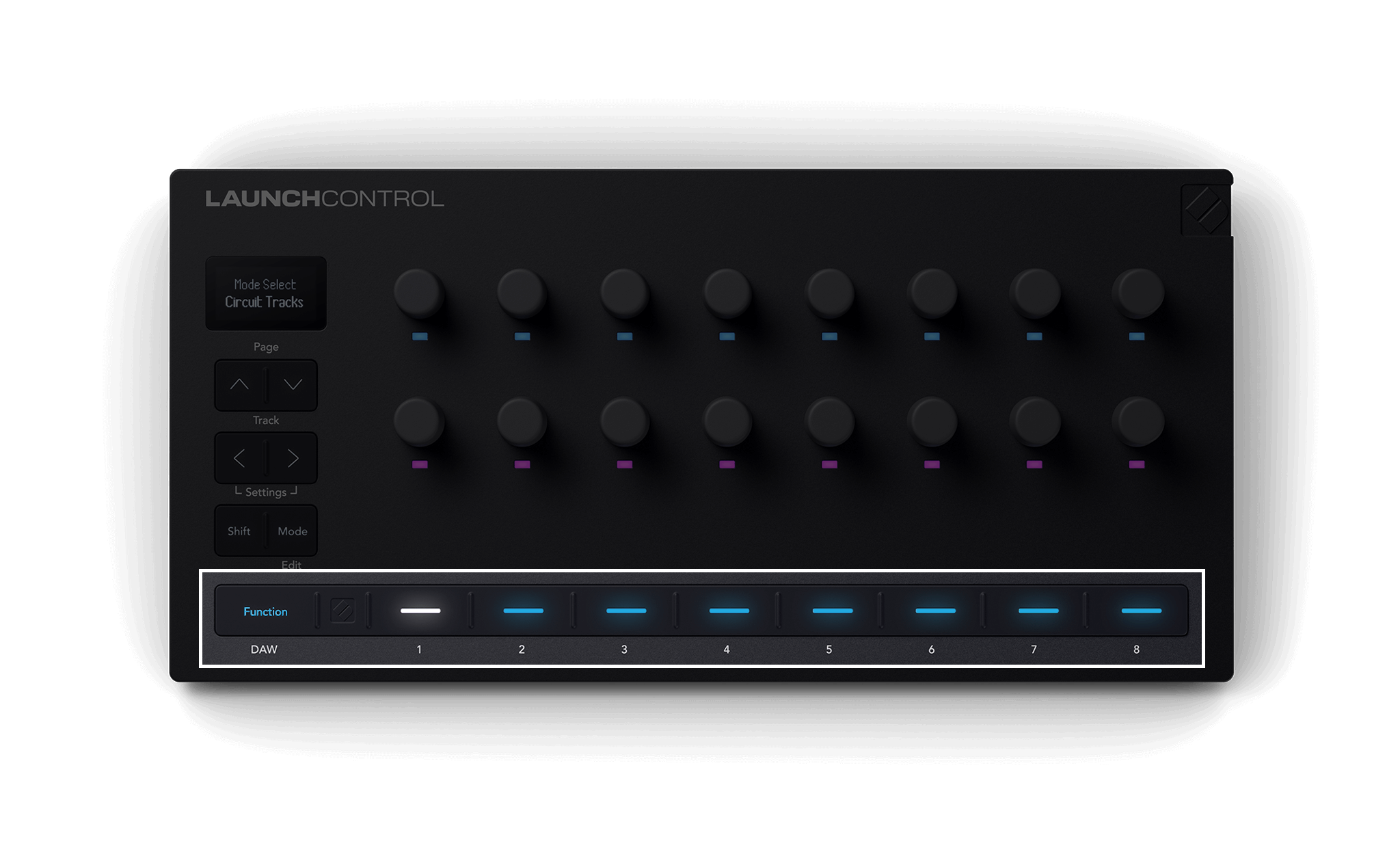

Os 8 botões se acendem, o modo selecionado no momento é branco e os demais são azuis.
-
Pressione um botão azul para mudar o modo. A tela exibe o nome do modo
O Mode (Modo) é um botão de alternância que permanece ativo quando você o pressiona uma vez. É possível alternar os modos várias vezes usando os botões, e os demais controles são atualizados em tempo real. Isso permite alternar rapidamente entre os controles do encoder e do fader.
Para alternar entre DAW Control e DAW Mixer, pressione o botão Function (Função, DAW).
-
Pressione o botão Mode (Modo) novamente para sair da seleção de modo.
Utilizando o botão Modo momentaneamente
Você pode segurar o Modo botão para acessar temporariamente a seleção de Modo. Enquanto o mantiver pressionado, você poderá alterar os Modos e ajustar os controles. Ao soltar o botão Modo Ao pressionar o botão, o Modo muda para o último botão que você pressionou.
Mantenha o Shift pressionado e pressione o botão Mode para acessar o menu Edit (Editar) para os modos personalizados, através do menu Mode Settings (Configurações do modo). Cada modo personalizado no Launch Control 3 tem seu próprio menu Mode Settings para configurar como o modo personalizado interage com as portas MIDI.
Para acessar o menu de configurações do Modo personalizado, mantenha o Shift pressionado e pressione o botão Mode ( Edit ).
Para sair do menu de edição das configurações do Modo personalizado, pressione o botão Mode (Modo).
-
Para encontrar uma configuração, pressione Page ▲▼ (Página) para cima e para baixo.
-
Para definir uma configuração, use os botões Track <> (Faixa).
Você pode alterar as seguintes configurações por Modo personalizado. O botão do Modo personalizado que está sendo editado acende em branco. É possível alterar o Modo personalizado em edição pressionando os botões do Modo personalizado.
|
Configuração |
Intervalo de valores |
Descrição |
Valor predefinido |
|---|---|---|---|
|
Fusão |
Ligado Desligado |
Sobre Permite que os dados MIDI recebidos se misturem com o MIDI gerado pela superfície (quando você move um controle em Launch Control 3) e ser enviado para a saída MIDI desse Modo Personalizado. |
Sobre |
|
Filtro de mesclagem |
Desligado Capítulos 1 a 16 |
Defina qual canal de entrada MIDI será mesclado com o MIDI gerado pela superfície para esse Modo Personalizado. Desligado Permite que todos os canais MIDI In recebidos se fundam com os eventos gerados pela superfície desse Modo Personalizado. |
Desligado |
|
Fusão de Ch |
Como entrada Capítulos 1 a 16 |
Defina em qual canal MIDI os dados MIDI do Modo Personalizado e os dados MIDI recebidos serão enviados. Como entrada Não altera o canal dos dados MIDI recebidos. |
Como entrada |
|
Porta de saída |
USB DIN 1 DIN 2 Tudo |
Define a porta para a qual o Modo personalizado transmite seus dados MIDI. All (Tudo) envia os dados MIDI para as portas USB e DIN. Se a opção Merge estiver ativada, os dados MIDI em Em A porta também será enviada para a(s) porta(s) de saída escolhida(s). |
Tudo |
Importante
A configuração MIDI Thru, no Menu de configurações, tem prioridade sobre as configurações do Modo Personalizado.
Se você ativar o MIDI Thru no menu Configurações, os dados MIDI no MIDI Em A porta é enviada para MIDI. Saída 2/Através independentemente das configurações do modo personalizado.
Se o Modo Personalizado ativo estiver configurado para saída em DIN 2 ou Todas as saídas, e o MIDI Thru estiver ativado, os dados do Modo Personalizado não serão mesclados e enviados pela saída DIN 2.

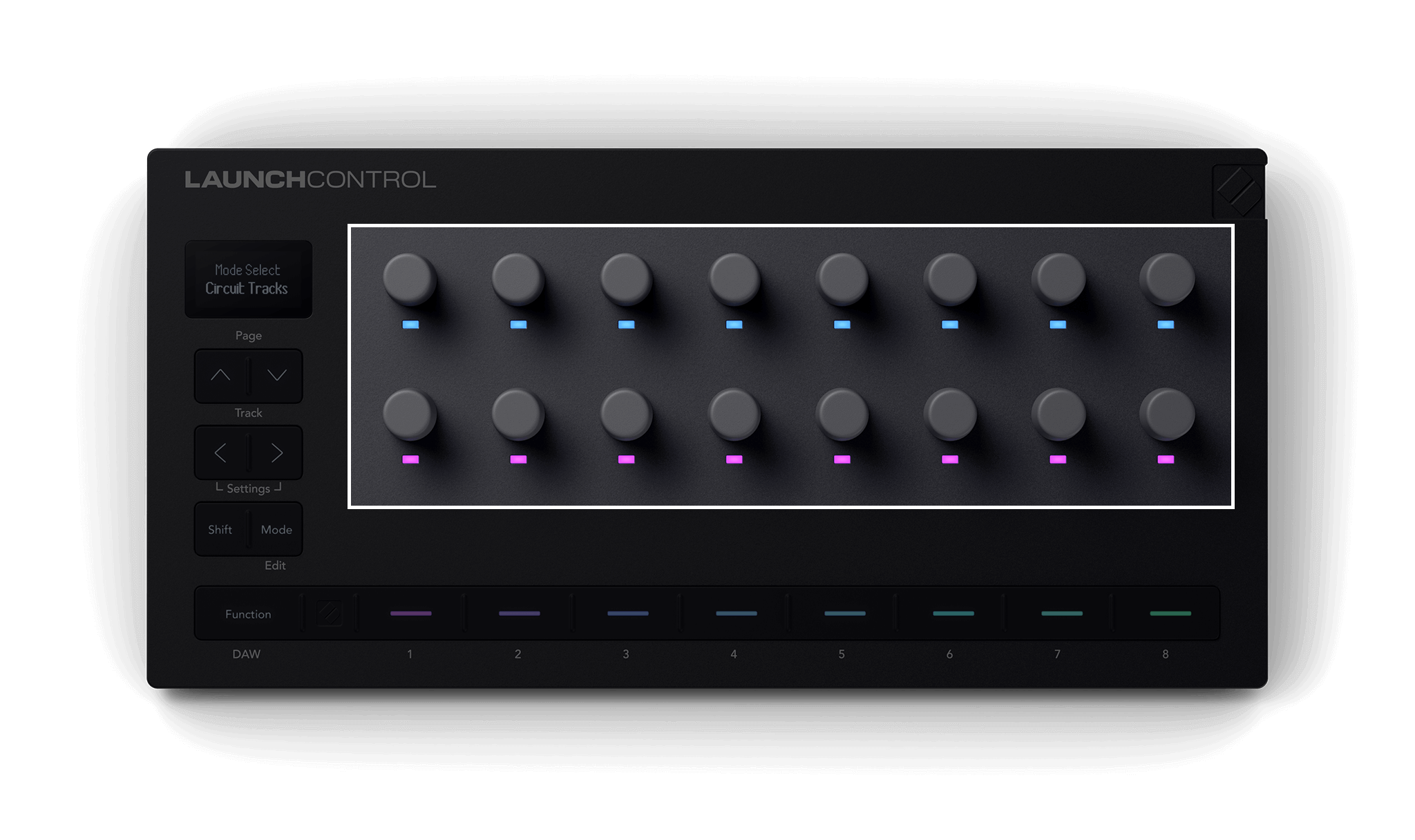

O Launch Control 3 possui 16 encoders infinitos, em fileiras de oito, com LEDs que se acendem em função do modo.
Ao mover os controles, a tela exibe o nome e o valor. Para visualizar um controle na tela, sem alterá-lo, mantenha pressionada a tecla Shift e mova o controle.
Os encoders têm modos diferentes, variando de acordo com a DAW, que também podem ser personalizados em Modos personalizados.
Para saber mais sobre os modos de encoder:
Dica
Os encoders infinitos são botões giratórios que giram continuamente. Isso evita saltos nas configurações ao alternar entre modos ou faixas. Seu Launch Control 3 permanece sempre sincronizado com a DAW ou outros dispositivos.

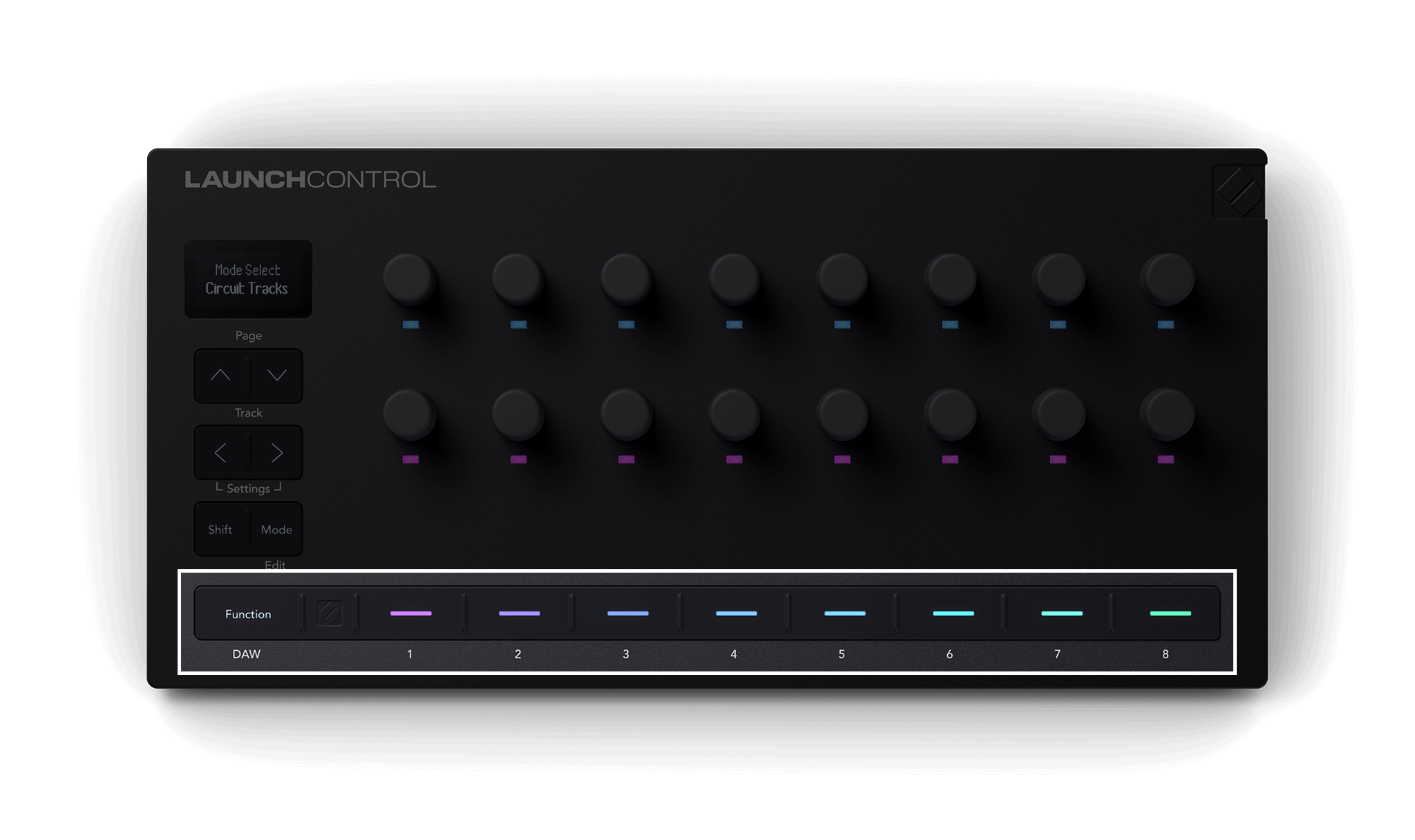

Na parte inferior do seu Launch Control 3 encontra-se uma fileira de 10 botões.
Quando seu Launch Control 3 Ao controlar uma DAW, os botões atuam como Solo, Armar, Silenciar ou Selecionar botões. O botão da extrema esquerda alterna entre as configurações. Consulte as seções a seguir para obter mais informações:
Quando não estiver usando uma DAW, os botões 8 podem enviar mensagens personalizadas, como notas MIDI, CCs, alterações de programa, NRPNs e toques no teclado.
Consulte Como usar os modos personalizados no Launch Control 3 para mais informações .
O botão Function (Função) do Launch Control 3 permite mudar o modo DAW no qual estão os encoders e botões.
Para mudar o modo DAW, pressione ou mantenha pressionado o botão Mode (Modo) e pressione Function (Função) para alternar entre os modos:
-
Controle DAW
-
DAW Mixer
Quando os botões estão no modo Solo, pressionar um botão altera o estado Solo da faixa DAW correspondente.
Quando os botões estão no modo Arm, pressionar um botão altera o estado Arm da faixa DAW correspondente.
Quando os botões estão no modo Mute, pressionar um botão altera o estado Mute da faixa DAW correspondente.
-

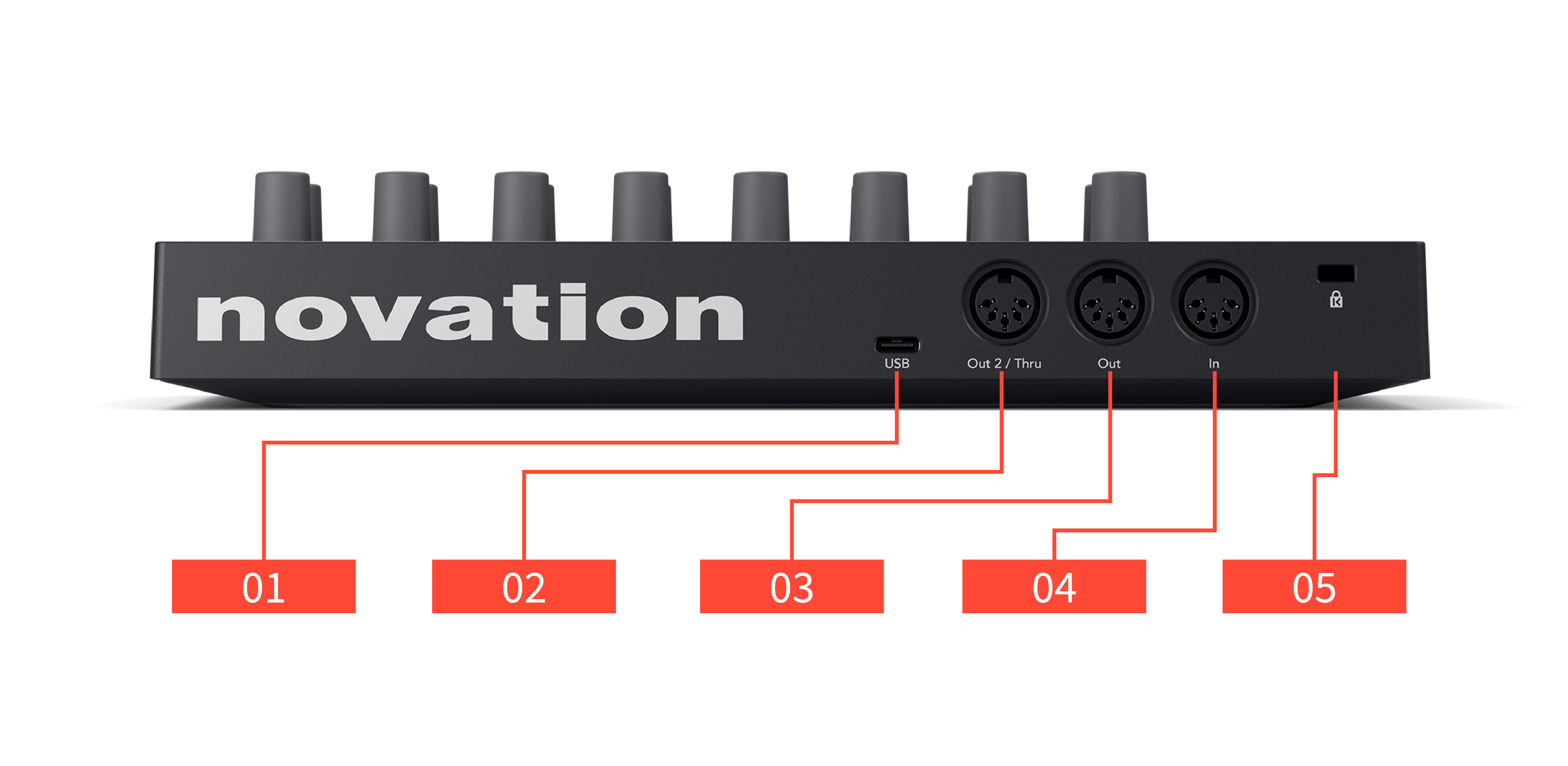

USB - USB Type-C para conectar seu Launch Control 3 ao seu computador usando o cabo USB incluso.
-
MIDI Out - Conector MIDI DIN de 5 pinos para conexão com hardware MIDI externo.
-
- Trava Kensington. Use uma para proteger sua Launch Control e prevenir furtos.

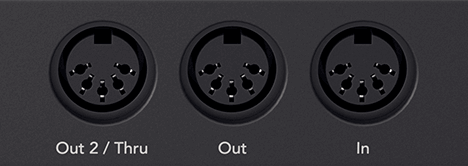

As portas MIDI permitem que você use o Launch Control 3 em configurações híbridas e de hardware. Por exemplo, ao expandir os controles físicos em um sintetizador, uma bateria eletrônica ou uma groovebox.
A porta MIDI DIN In de 5 pinos lhe permite enviar dados de outros dispositivos habilitados para MIDI para seu Launch Control 3.
Por exemplo, para usar seu Launch Control 3 com um teclado MIDI e controlar vários dispositivos ou
Para mais informações, consulte as secções Como usar o Launch Control 3 fora de uma DAW
A porta MIDI Out permite que as mensagens MIDI dos encoders, faders e botões sejam enviadas ao hardware com entradas MIDI.
Isso é útil para aumentar o controle sobre o hardware como sintetizadores, baterias eletrônicas e grooveboxes, ou para ter acesso imediato aos parâmetros sem precisar acessar o menu de seus instrumentos físicos.
Para mais informações, consulte as secções Como usar o Launch Control 3 fora de uma DAW
A porta MIDI Out 2/Thru permite que se escolha entre ter uma segunda saída MIDI ou uma porta MIDI Thru. Você pode alterar isso no menu Settings (Configurações).
-
No modo MIDI Out 2 - a porta funciona do mesmo modo que a MIDI Out, sendo possível enviar mensagens MIDI dos controles para o hardware com entradas MIDI.
Isso é útil quando:
-
houver necessidade de enviar mensagens MIDI para um hardware independente do MIDI Out. Por exemplo, para controlar dois dispositivos usando dois Modos personalizados. Um dispositivo conectado ao MIDI Out e outro conectado ao MIDI Out 2.
-
-
No modo MIDI Thru, a porta funciona encaminhando uma cópia de todas as mensagens MIDI que chegam à porta DIN MIDI In do Launch Control 3.
Isso é útil quando:
-
seu Launch Control 3 integra uma cadeia MIDI mais ampla e você precisa transmitir mensagens MIDI de um dispositivo, por exemplo, um teclado, para dois dispositivos, um controlado pelo Launch Control 3 e outro controlado pelo teclado através do Launch Control 3. Por exemplo, um teclado para dois dispositivos, um controlado pelo Launch Control 3 conectado à porta MIDI Out e outro controlado pelo teclado usando a porta MIDI Thru do Launch Control 3.
-
Para mais informações, consulte Como usar o Launch Control 3 fora de uma DAW.
O Launch Control 3 possui uma porta USB 2.0 Type-C. Isso permite que você conecte seu Launch Control 3 ao seu computador ou a um host USB MIDI.
A porta USB tem algumas finalidades-chave:
-
Ela fornece energia ao Launch Control 3, tanto quando conectado a um computador quanto no modo autônomo.
-
Envia e recebe dados MIDI, seja para sua DAW, aplicativos MIDI ou por meio de um host MIDI USB.
-
Ela permite que sejam instaladas atualizações de firmware e gerenciados os modos personalizados do seu Launch Control 3 via Components.
Seu Launch Control 3 Pode funcionar como uma interface MIDI e permitir que você envie dados MIDI do seu computador (por exemplo, sequenciadores e DAWs) para hardware externo através das duas saídas MIDI DIN.
O dispositivo USB MIDI do seu computador exibe cada porta MIDI DIN separadamente, permitindo que você envie mensagens MIDI para cada porta.
Importante
A porta Out 2/Thru continua a seguir a configuração Thru. Os dados enviados para a saída DIN Out 2 não serão reproduzidos se a opção MIDI Thru estiver ativada no menu Configurações.
As configurações do Modo Personalizado não afetam os dados MIDI. Se você configurar um Modo Personalizado para saída em uma porta DIN e enviar dados USB para a mesma porta, o Launch Control 3 mescla os dados.
