Visão geral do hardware do Launchkey 49

Atualizado

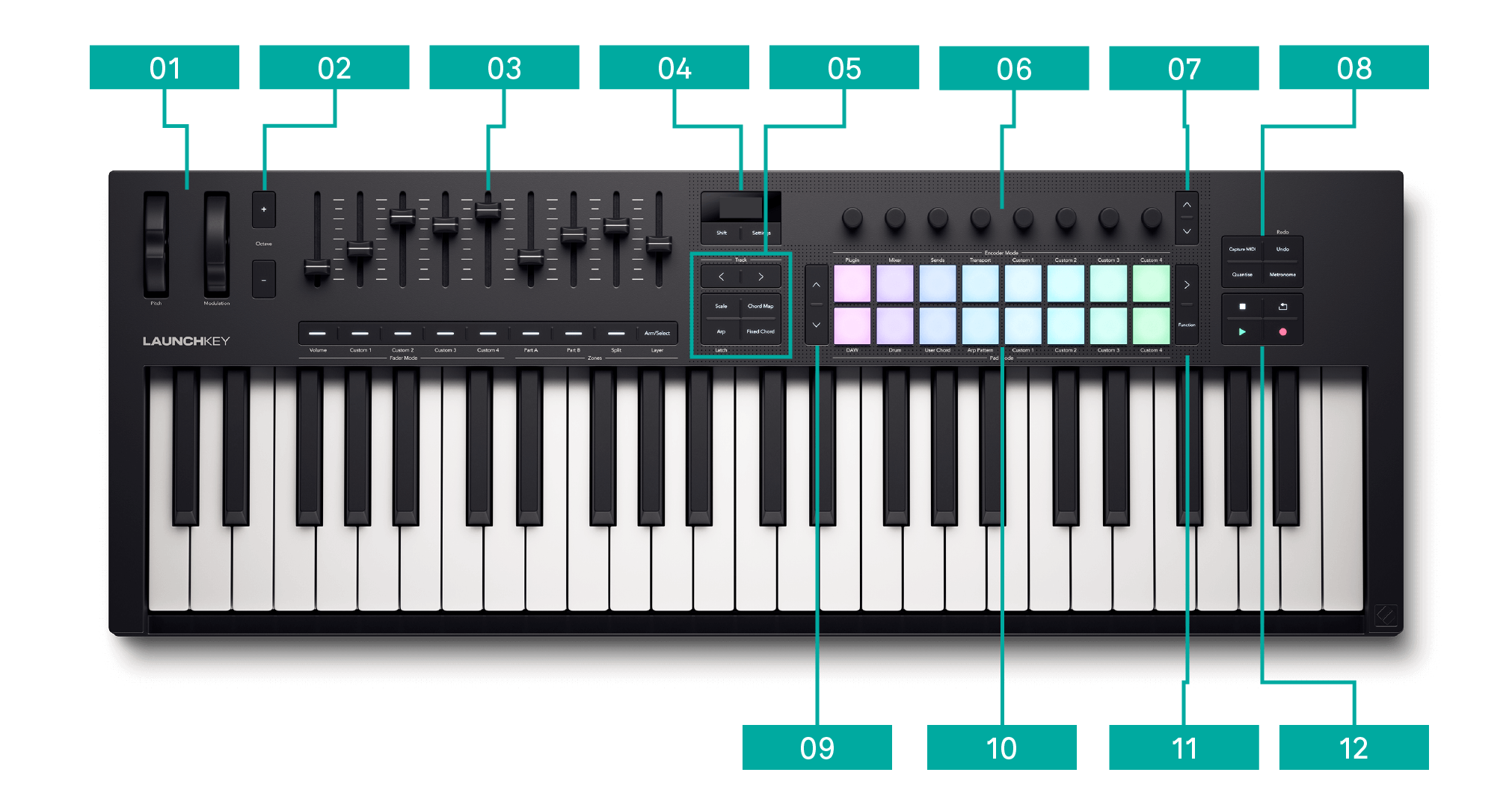

The Launchkey 49 with callouts running left to right along the top and bottom. Go to the text descriptions for more information on layout.

  1. Rodas Pitch e Modulation.

    • Roda Pitch (Altura) - varia a altura da(s) nota(s) que você está reproduzindo e envia mensagens do Pitch Bend.

    • Roda Modulation (Modulação) - roda atribuível para controle de qualquer parâmetro de hardware ou software.

  2. Botões Octave + e Octave – - transpõem o teclado em oitavas. Pressione os dois botões para redefinir à oitava padrão.

  3. Faders e botões Fader - nove faders atribuíveis e abaixo dos respectivos controles de botão fader.

  4. Botões Screen, Shift e Settings - a tela e os dois botões logo abaixo.

  5. Os seis botões abaixo da tela:

  6. Encoders - controles atribuíveis de encoders.

  7. Botões de banco de encoders - mova para cima ˄ e para baixo ˅ pelos bancos de controles de encoders.

  8. Botões Worklow (fluxo de trabalho) - um conjunto de quatro botões.

  9. Botões para cima ˄ e para baixo ˅ do banco de pads - dois botões à esquerda dos pads para mover os pads para cima e para baixo, como mover clipes no Live, acessar acordes diferentes etc.

  10. Pads - 16 pads sensíveis à velocidade, habilitados para aftertouch, que mudam de funcionalidade dependendo do modo pad.

  11. À direita dos pads estão os:

    • Botão > - botão Scene Launch (Iniciar cena).

    • Botão Function (Função) - ativa várias funções secundárias com base no modo pad.

  12. Botões Transport (Transporte) - no sentido horário do canto superior esquerdo: Stop (Parar), Loop (Repetir), Play (Reproduzir) e Record (Gravar).

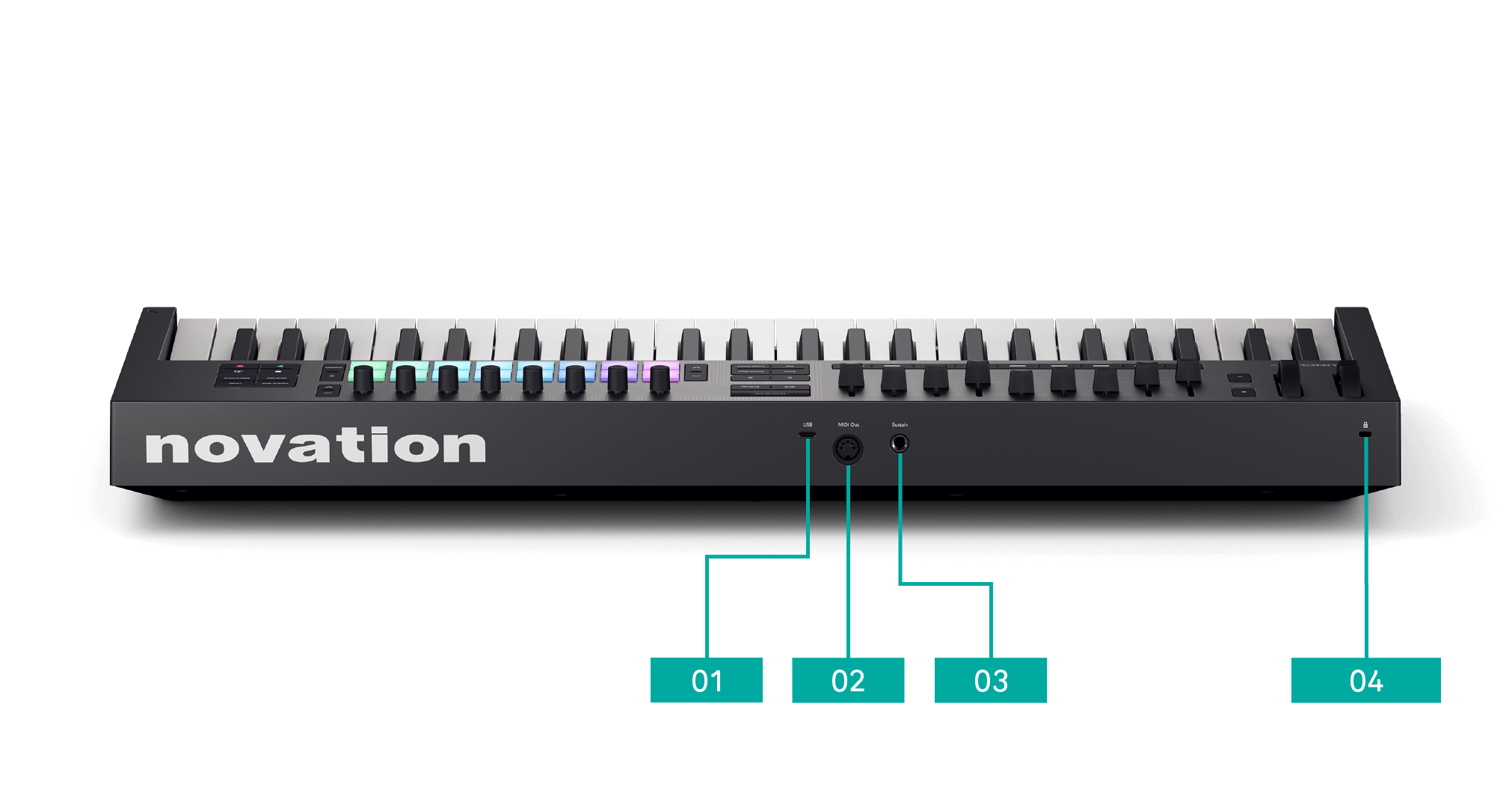

The back panel of the Launchkey MK4 49, with numbered left to right 1 to 4: USB, 5-pin DIN MIDI, 6.35mm Sustain jack, Kensington Lock.

  1. Porta USB - uma porta USB tipo C. Envia e recebe dados e alimenta seu Launchkey.

  2. Porta MIDI Out (

  3. Entrada de sustentação - conecta um pedal de sustentação (pedais de expressão, suaves e sostenuto não são suportados).

  4. The Kensington lock icon.

Terminologia do drum pad

Neste guia do usuário, vamos nos referir aos drum pads (bateria) da seguinte forma:

  • Os dois botões à esquerda dos pads são os botões para cima e para baixo do Pad Bank (banco de pads).

  • Os pads são numerados da esquerda para a direita: a linha superior de 1 a 8 e a linha inferior de 9 a 16.

  • Os dois botões à direita dos pads são os botões > Scene Launch (Iniciar cena) e Function (Função).

A top-down view of the pads showing how we've numbered the pads throughout this user guide left to right, top row: 1 to 8, bottom row: 9 to 16.

Botão Shift

O botão Shift do Launchkey permite o acesso a funções secundárias em vários botões. Para acessar as funções secundárias, mantenha o Shift pressionado e pressione o respectivo botão. Esta é uma lista de botões com funções secundárias, de alternância. Algumas funções variam de acordo com a DAW.

Você também pode usar o botão Shift para visualizar os controles. Mantenha o Shift pressionado e mova um fader ou um encoder e a tela exibirá o valor sem alterá-lo.

Nota

Ao manter o Shift pressionado, todos os botões com uma função de mudança disponível se acendem.

Tabela 1. Funções Shift dos botões

Combinação

Função

Shift + Octave +

Transpose +

Shift + Octave –

Transpose -

Shift + < botão Track

< Track à esquerda

Shift + > botão Track

Track > à direita

Shift + Arp

Latch

Shift + Undo

Desfazer

Tabela 2. Funções Shift dos botões Fader

Combinação

Função

Shift + botão Fader 1

Modo Fader: Volume

Shift + botão Fader 2

Modo Fader: Custom 1

Shift + botão Fader 3

Modo Fader: Custom 2

Shift + botão Fader 4

Modo Fader: Custom 3

Shift + botão Fader 6

Modo Fader: Custom 4

Shift + botão Fader 6

Part A

Shift + botão Fader 7

Part B

Shift + botão Fader 8

Split

Shift + botão Fader 9

Layer

Tabela 3. Funções Shift dos pads

Combinação

Função

Shift + Pad 1

Modo Encoder: Plugin

Shift + Pad 2

Modo Encoder: Mixer

Shift + Pad 3

Modo Encoder: Sends

Shift + Pad 4

Modo Encoder: Transport

Shift + Pad 5

Modo Encoder: Custom 1

Shift + Pad 6

Modo Encoder: Custom 2

Shift + Pad 7

Modo Encoder: Custom 3

Shift + Pad 8

Modo Encoder: Custom 4

Shift + Pad 9

Modo Pad: DAW

Shift + Pad 10

Modo Pad: Drum

Shift + Pad 11

Modo Pad: User Chord

Shift + Pad 12

Modo Pad: Arp Pattern

Shift + Pad 13

Modo Pad: Custom 1

Shift + Pad 14

Modo Pad: Custom 2

Shift + Pad 15

Modo Pad: Custom 3

Shift + Pad 16

Modo Pad: Custom 4

Modo de espera

Seu LaunchkeyO botão Shift também permite que você coloque seu Launchkey no modo de espera. No modo de espera, você pode deixar seu Launchkey conectado à energia ou ao computador, mas desligue todas as luzes.

Para entrar e sair do modo de espera:

  1. Mantenha pressionado o botão Shift.

  2. Pressione o botão Configurações por dois segundos.

    Todas as luzes do seu Launchkey desligue e você estará no modo de espera.

  3. Pressione o botão Shift ou Configurações novamente para sair do modo de espera.

    O Launchkey volta a ligar.

Dica

O modo de espera apenas desliga as luzes, então seu LaunchkeyOs controles ainda enviam dados MIDI.

Como travar os botões modificadores

Para algumas funções do Launchkey é necessário pressionar uma combinação de botões que começa com um botão “modificador”, por exemplo, Shift + um botão. Você pode “travar” botões modificadores para facilitar essas funções. Para travar um botão modificador, pressione duas vezes o botão modificador.

Isso se aplica aos seguintes botões:

  • Shift

  • Split - toque duas vezes no Shift e mantenha Split pressionado para escolher mais facilmente um ponto de divisão.
