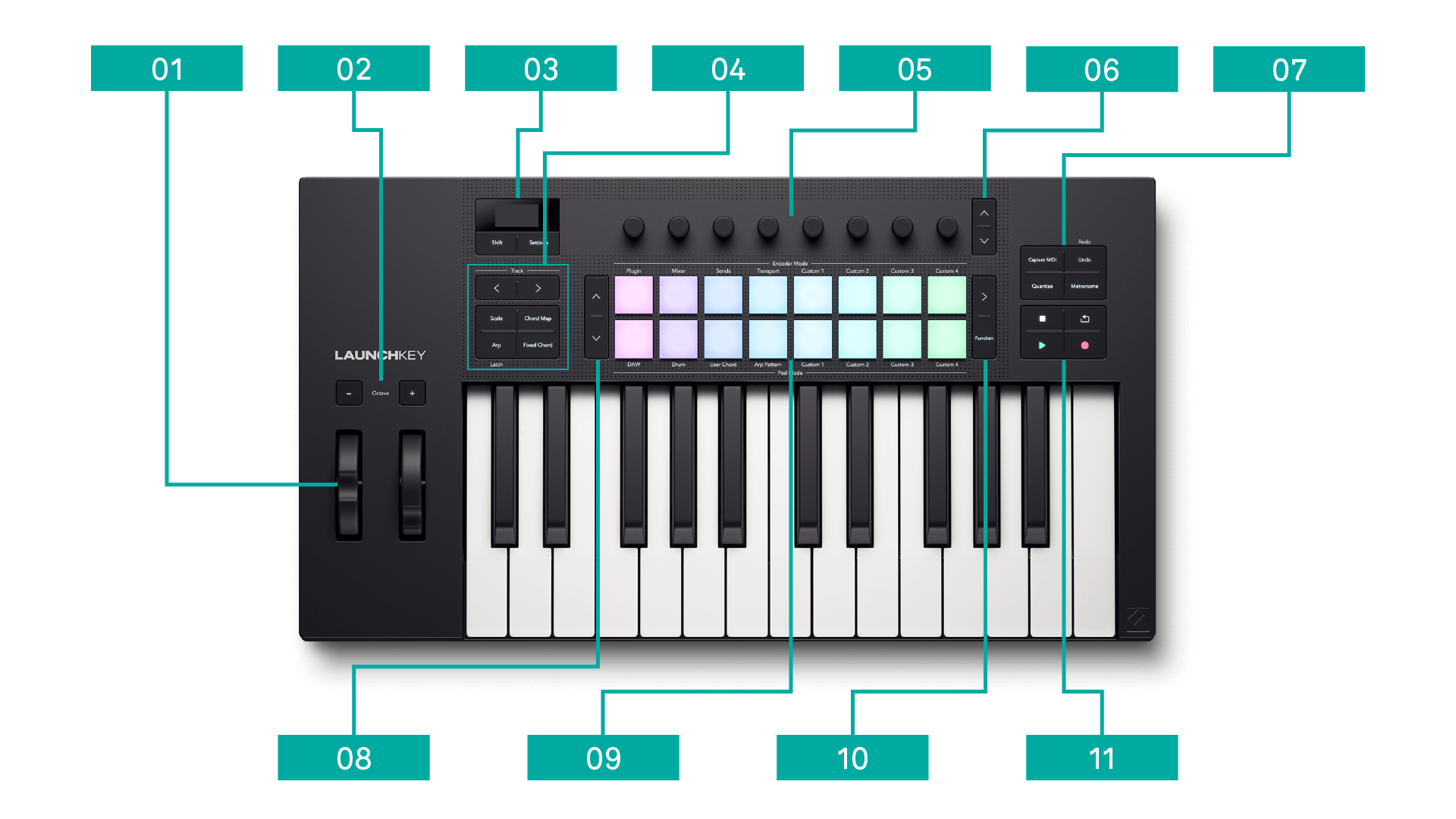

The Launchkey 25 with callouts running left to right along the top and bottom. Go to the text descriptions for more information on layout.

Rodas Pitch e Modulation.
- Roda Pitch (Altura) - varia a altura da(s) nota(s) que você está reproduzindo e envia mensagens do Pitch Bend.
- Roda Modulation (Modulação) - roda atribuível para controle de qualquer parâmetro de hardware ou software.
Botões Octave + e Octave – - transpõem o teclado em oitavas. Pressione os dois botões para redefinir à oitava padrão.
Botões Screen, Shift e Settings - a tela e os dois botões logo abaixo.
- Tela - mostra informações importantes e fornece feedback visual de controles e DAWs.
- Botão Shift - acessa controles secundários atribuídos aos botões, visíveis em texto no painel frontal.
- Botão Settings (Configurações) - acessa o menu de configurações.
- Para entrar no modo de espera, segure os botões Shift e Configurações por dois segundos. Para sair, pressione o botão Shift novamente.
Os seis botões abaixo da tela:
- Botões Track (Trilha) - percorre as trilhas em sua DAW.
- Botão Scale (Escala) - ativa e controla o modo Scale.
- Botão Chord Map (Mapa de acordes) - ativa e controla o modo Chord Map.
- Botão Arp (Arpejador) - ativa e controla o modo Arp.

  Botão Latch (Trava) - Mantenha o Shift pressionado e pressione o botão Arp para acessar o botão Latch.
- Botão Fixed Chord (Acorde fixo) - ativa e controla o modo Fixed Chord.
Encoders - controles atribuíveis de encoders.
Botões de banco de encoders - mova para cima ˄ e para baixo ˅ pelos bancos de controles de encoders.
Botões Worklow (fluxo de trabalho) - um conjunto de quatro botões.
Botões para cima ˄ e para baixo ˅ do banco de pads - dois botões à esquerda dos pads para mover os pads para cima e para baixo, como mover clipes no Live, acessar acordes diferentes etc.
Pads - 16 pads sensíveis à velocidade, habilitados para aftertouch, que mudam de funcionalidade dependendo do modo pad.
À direita dos pads estão os:
- Botão > - botão Scene Launch (Iniciar cena).
- Botão Function (Função) - ativa várias funções secundárias com base no modo pad.
Botões Transport (Transporte) - no sentido horário do canto superior esquerdo: Stop (Parar), Loop (Repetir), Play (Reproduzir) e Record (Gravar).

The back panel of the Launchkey MK4 25, with numbered left to right 1 to 4: USB, 5-pin DIN MIDI, 6.35mm Sustain jack, Kensington Lock.

Porta USB - uma porta USB tipo C. Envia e recebe dados e alimenta seu Launchkey.
Porta MIDI Out (
Entrada de sustentação - conecta um pedal de sustentação (pedais de expressão, suaves e sostenuto não são suportados).

Terminologia do drum pad

Neste guia do usuário, vamos nos referir aos drum pads (bateria) da seguinte forma:

Os dois botões à esquerda dos pads são os botões para cima e para baixo do Pad Bank (banco de pads).
Os pads são numerados da esquerda para a direita: a linha superior de 1 a 8 e a linha inferior de 9 a 16.
Os dois botões à direita dos pads são os botões > Scene Launch (Iniciar cena) e Function (Função).

A top-down view of the pads showing how we've numbered the pads throughout this user guide left to right, top row: 1 to 8, bottom row: 9 to 16.

Botão Shift

O botão Shift do Launchkey permite o acesso a funções secundárias em vários botões. Para acessar as funções secundárias, mantenha o Shift pressionado e pressione o respectivo botão. Esta é uma lista de botões com funções secundárias, de alternância. Algumas funções variam de acordo com a DAW.

Você também pode usar o botão Shift para visualizar os controles. Mantenha o Shift pressionado e mova um fader ou um encoder e a tela exibirá o valor sem alterá-lo.

Nota

Ao manter o Shift pressionado, todos os botões com uma função de mudança disponível se acendem.

Tabela 1. Funções Shift dos botões

Combinação	Função
Shift + Octave +	Transpose +
Shift + Octave –	Transpose -
Shift + < botão Track	< Track à esquerda
Shift + > botão Track	Track > à direita
Shift + Arp	Latch
Shift + Undo	Desfazer

Tabela 2. Funções Shift dos pads

Combinação	Função
Shift + Pad 1	Modo Encoder: Plugin
Shift + Pad 2	Modo Encoder: Mixer
Shift + Pad 3	Modo Encoder: Sends
Shift + Pad 4	Modo Encoder: Transport
Shift + Pad 5	Modo Encoder: Custom 1
Shift + Pad 6	Modo Encoder: Custom 2
Shift + Pad 7	Modo Encoder: Custom 3
Shift + Pad 8	Modo Encoder: Custom 4
Shift + Pad 9	Modo Pad: DAW
Shift + Pad 10	Modo Pad: Drum
Shift + Pad 11	Modo Pad: User Chord
Shift + Pad 12	Modo Pad: Arp Pattern
Shift + Pad 13	Modo Pad: Custom 1
Shift + Pad 14	Modo Pad: Custom 2
Shift + Pad 15	Modo Pad: Custom 3
Shift + Pad 16	Modo Pad: Custom 4

Modo de espera

Seu LaunchkeyO botão Shift também permite que você coloque seu Launchkey no modo de espera. No modo de espera, você pode deixar seu Launchkey conectado à energia ou ao computador, mas desligue todas as luzes.

Para entrar e sair do modo de espera:

Mantenha pressionado o botão Shift.
Pressione o botão Configurações por dois segundos.

Todas as luzes do seu Launchkey desligue e você estará no modo de espera.
Pressione o botão Shift ou Configurações novamente para sair do modo de espera.

O Launchkey volta a ligar.

Dica

O modo de espera apenas desliga as luzes, então seu LaunchkeyOs controles ainda enviam dados MIDI.

Como travar os botões modificadores

Para algumas funções do Launchkey é necessário pressionar uma combinação de botões que começa com um botão “modificador”, por exemplo, Shift + um botão. Você pode “travar” botões modificadores para facilitar essas funções. Para travar um botão modificador, pressione duas vezes o botão modificador.

Isso se aplica aos seguintes botões:

Shift
