Touch-strip do Pitch - varia a altura da(s) nota(s) que você está reproduzindo e envia mensagens do Pitch Bend.
-
Touch-strip do Modulation - uma faixa sensível ao toque para controle de qualquer parâmetro de hardware ou software.
-
Tela - exibe informações importantes que não sejam muito complexas.
-
Os seis botões abaixo da tela, da esquerda para a direita e de cima para baixo, são os seguintes:
-
Os dois botões à esquerda dos encoders são:
-
Botões para cima ^ e para baixo ˅ do banco de encoders - os dois botões à direita dos encoders movem para cima e para baixo os bancos de controles de encoders.
-
Botões para cima ˄ e para baixo ˅ do banco de pads - os botões à esquerda dos pads para mover os pads para cima e para baixo, como mover clipes no Live, acessar acordes diferentes etc.
Mantenha o Shift pressionado e pressione Para cima/Para baixo para mover a trilha.
-
Pads - 16 pads que alternam de funcionalidade em função do modo que você selecionar.
-
Os dois botões à direita dos pads são:
-
Botão > - à direita da linha superior do teclado está o botão de inicialização do Scene (cena).
-
Botão Func. (Função) - à direita da segunda linha de pads, ativa várias funções secundárias em função do modo pad.
-
-
-

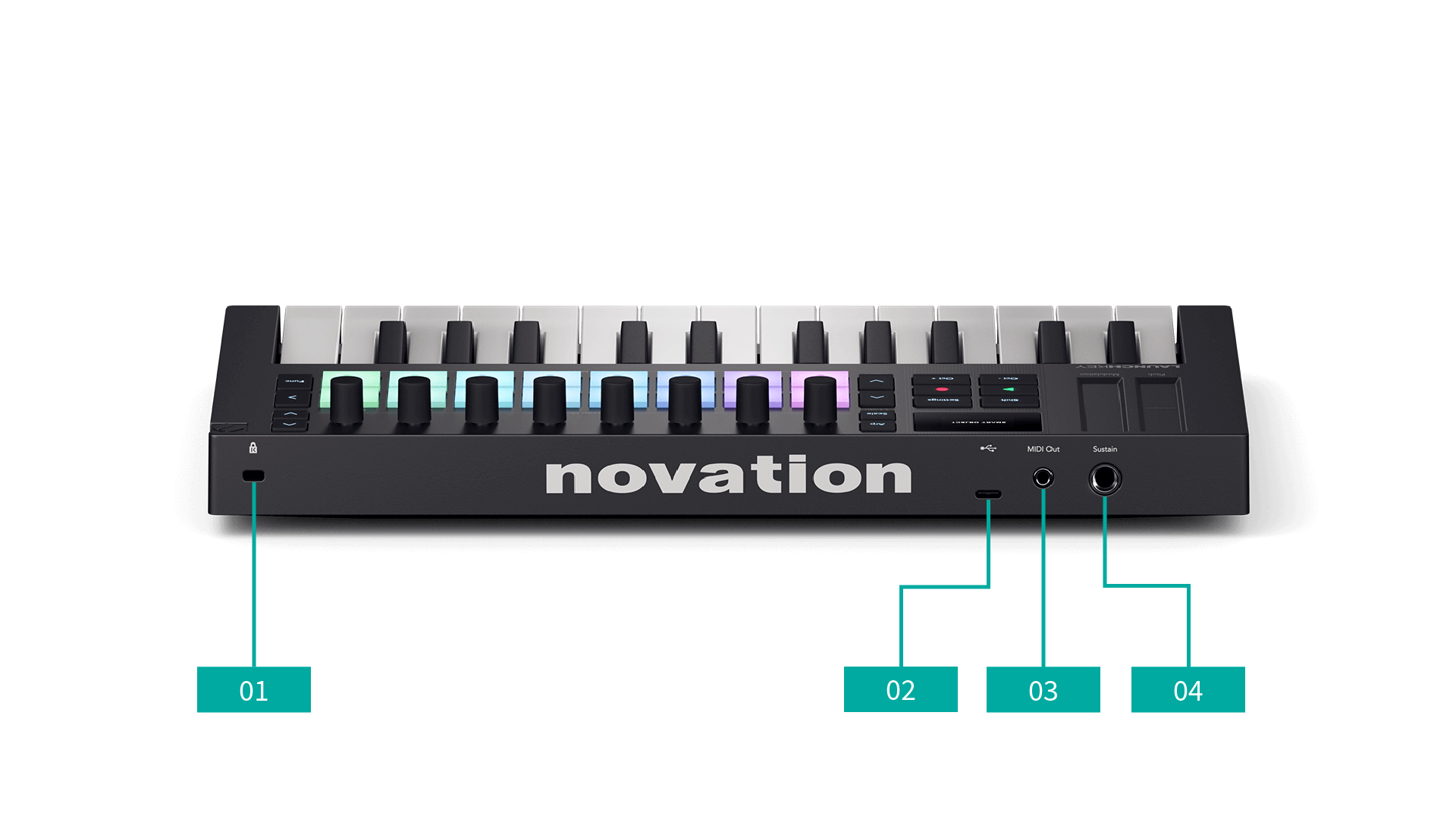

Porta USB - uma porta USB tipo C. Envia e recebe dados e alimenta seu Launchkey.
-
Porta MIDI Out ( TRS tipo A
-
Entrada de sustentação - conecta um pedal de sustentação (pedais de expressão, suaves e sostenuto não são suportados).
Terminologia do drum pad
Neste guia do usuário, vamos nos referir aos drum pads (bateria) da seguinte forma:
-
Os dois botões à esquerda dos pads são os botões para cima e para baixo do Pad Bank (banco de pads).
-
Os pads são numerados da esquerda para a direita: a linha superior de 1 a 8 e a linha inferior de 9 a 16.
-
Os dois botões à direita dos pads são os botões > Scene Launch (Iniciar cena) e Function (Função).
O botão Shift do Launchkey permite o acesso a funções secundárias em vários botões. Para acessar as funções secundárias, mantenha o Shift pressionado e pressione o respectivo botão. Esta é uma lista de botões com funções secundárias, de alternância. Algumas funções variam de acordo com a DAW.
Você também pode usar o botão Shift para visualizar os controles. Mantenha o Shift pressionado e mova um fader ou um encoder e a tela exibirá o valor sem alterá-lo.
Nota
Ao manter o Shift pressionado, todos os botões com uma função de mudança disponível se acendem.
Tabela 1. Funções Shift dos botões
|
Combinação |
Função |
|---|---|
|
Shift + Octave + |
|
|
Shift + Octave – |
|
|
Shift + < botão Track |
|
|
Shift + > botão Track |
|
|
Shift + Arp |
|
|
Shift + Scale |
Tabela 2. Funções Shift dos pads
|
Combinação |
Função |
|---|---|
|
Shift + Pad 1 |
|
|
Shift + Pad 2 |
|
|
Shift + Pad 3 |
|
|
Shift + Pad 4 |
|
|
Shift + Pad 5 |
|
|
Shift + Pad 6 |
|
|
Shift + Pad 7 |
|
|
Shift + Pad 8 |
|
|
Shift + Pad 9 |
|
|
Shift + Pad 10 |
|
|
Shift + Pad 11 |
|
|
Shift + Pad 12 |
|
|
Shift + Pad 13 |
|
|
Shift + Pad 14 |
|
|
Shift + Pad 15 |
|
|
Shift + Pad 16 |
Seu LaunchkeyO botão Shift também permite que você coloque seu Launchkey no modo de espera. No modo de espera, você pode deixar seu Launchkey conectado à energia ou ao computador, mas desligue todas as luzes.
Para entrar e sair do modo de espera:
-
Mantenha pressionado o botão Shift.
-
Pressione o botão Configurações por dois segundos.
Todas as luzes do seu Launchkey desligue e você estará no modo de espera.
-
Pressione o botão Shift ou Configurações novamente para sair do modo de espera.
O Launchkey volta a ligar.
Dica
O modo de espera apenas desliga as luzes, então seu LaunchkeyOs controles ainda enviam dados MIDI.
Para algumas funções do Launchkey é necessário pressionar uma combinação de botões que começa com um botão “modificador”, por exemplo, Shift + um botão. Você pode “travar” botões modificadores para facilitar essas funções. Para travar um botão modificador, pressione duas vezes o botão modificador.
Isso se aplica aos seguintes botões:
-
Shift
