Além da integração com a DAW, o Launch Control XL 3 pode enviar dados MIDI de suas portas USB e MIDI Out para trabalhar com outros softwares ou hardwares compatíveis com MIDI, em aplicações musicais e não musicais.
Para enviar dados MIDI do Launch Control XL 3, é necessário usar um dos modos personalizados.
Em cada modo personalizado, é possível atribuir diferentes dados de MIDI CC, Note, mudança de programa, NRPN
Nota
Os tipos de mensagem que você pode atribuir variam de acordo com o controle.
É possível editar os dados MIDI que os controles a seguir enviam usando o modo
-
Codificadores
-
Faders
-
Botões
Nota
A seguir são apresentados exemplos do que pode ser feito, como configurar e quais conexões devem ser feitas. A funcionalidade exata de cada sintetizador, bateria eletrônica, software de iluminação ou pacote de edição varia, portanto, é melhor verificar os guias de usuário do seu outro equipamento em combinação com esses exemplos.
Importante
Os exemplos a seguir mostram os casos de uso do Launch Control XL 3 fora de uma DAW, mas você ainda precisa conectá-lo à alimentação. É possível alimentar o Launch Control XL 3 do seu computador ou de uma fonte de alimentação USB.
A configuração mais simples é usar o Launch Control XL 3 para controlar um dispositivo usando um simples cabo MIDI.
Isso é útil se o dispositivo que estiver controlando não tiver nenhum controle físico, se quiser expandir o número de controles.
-

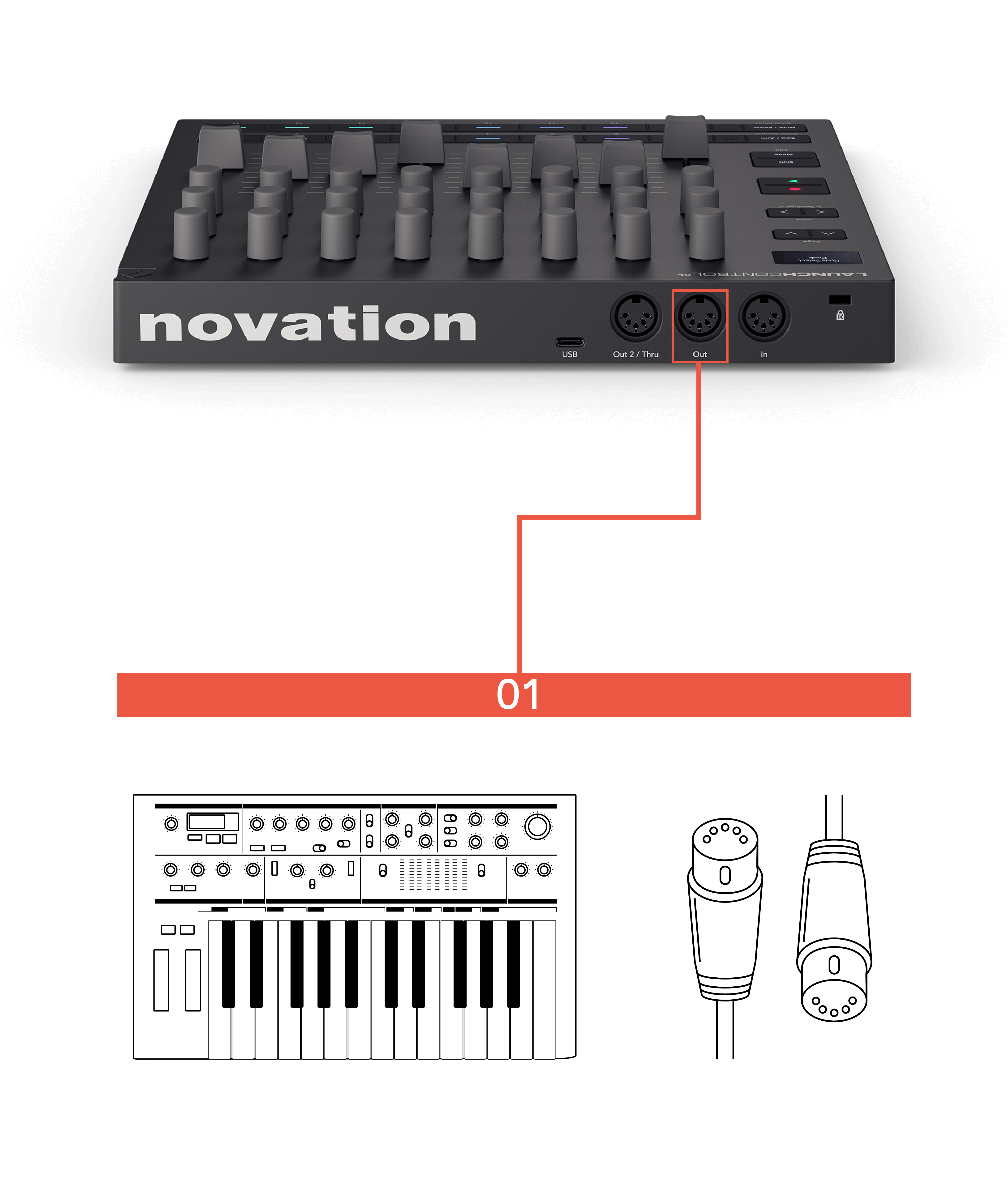

Neste exemplo, o MIDI Out do Launch Control XL 3 é conectado ao MIDI In de um sintetizador para controlar seus parâmetros.
O uso de um cabo permite que você envie dados MIDI do Launch Control XL 3 para controlar o sintetizador ou outro dispositivo MIDI.
Ao fazer isso, certifique-se de que:
-
Os controles do Launch Control XL 3 enviam no canal MIDI para o qual o dispositivo está configurado. É possível atribuir cada controle a um canal MIDI diferente.
-
Os controles do Launch Control XL 3 estão definidos para o tipo e o intervalo de mensagem corretos. Para mais informações, consulte o quadro de implementação de MIDI do guia do usuário do dispositivo que deseja controlar.
-

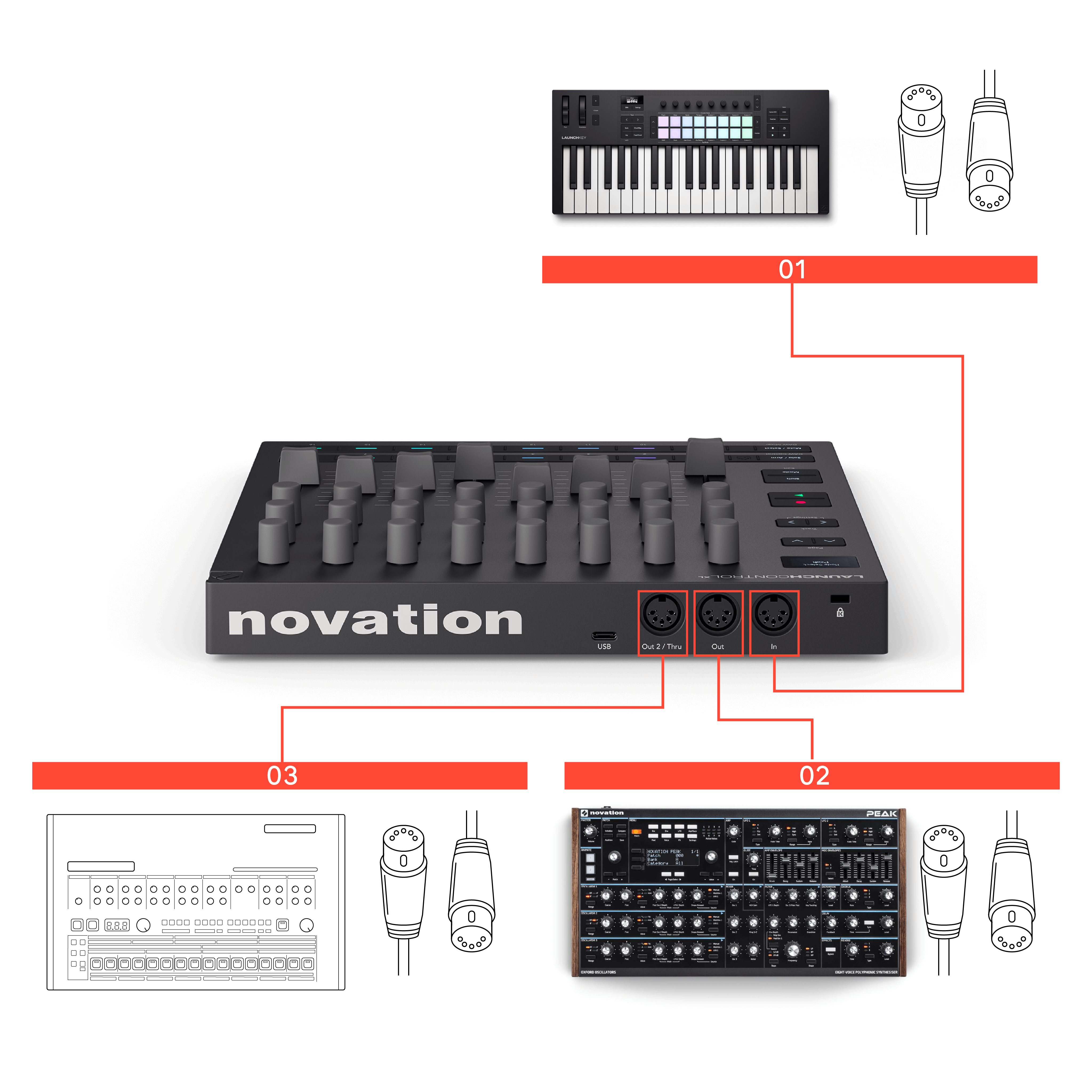

Nessa configuração, o Launch Control XL 3 é um controlador para dois dispositivos. Seus controles são atribuídos para controlar o sintetizador no Modo personalizado 1 e uma bateria eletrônica no Modo personalizado 2. Também conectado ao MIDI In está um teclado controlador que usa a função de combinação de MIDI do Launch Control XL 3 (consulte Configurações ) para passar os dados das teclas diretamente para o sintetizador.
-
O MIDI In vem de um teclado controlador.
As informações de MIDI que chegam ao Launch Control são passadas para o MIDI Out ( DIN 1 ) no Modo personalizado 1 e para o MIDI Out 2 no Modo personalizado 2. Para configurar o roteamento de MIDI, use as configurações de Ext. MIDI In (entrada externa) e Output Port (porta de saída) no menu Custom Mode Edit (Edição do modo personalizado) para cada Custom Mode (Modo personalizado). Isso significa que você pode tocar o sintetizador com o teclado e controlar o sintetizador com o Launch Control XL 3.
Dica
É possível definir o teclado controlador para qualquer canal MIDI e usar as configurações do Modo personalizado no Launch Control XL 3 para converter os dados MIDI recebidos em um canal diferente. Quando você muda os Modos personalizados, os dados MIDI recebidos mudam de canal para o canal MIDI do Modo personalizado.
-
O MIDI Out vai do Launch Control XL 3 para um sintetizador.
Você pode definir o sintetizador para o canal MIDI 1 (por exemplo) e configurar um Modo personalizado para usar os encoders e faders para controlar o sintetizador. Por exemplo, controles de frequência, LFOs e os faders para os envelopes ADSR.
Os botões na parte inferior podem ser usados para alternar os switches em seu sintetizador, como a forma de onda do oscilador ou o desvio de efeitos.
-
O MIDI Out 2/Thru vai do Launch Control XL 3 para uma bateria eletrônica.
Você poderia conectar outro sintetizador, no entanto, neste caso, vamos fazer uma configuração completa e adicionar baterias. Em um segundo Modo personalizado, defina o Output Port (Porta de saída) como DIN 2 (consulte Editar configurações do modo personalizado). Defina os controles para mapear para a bateria eletrônica, por exemplo, encoders para pitch, decaimento, nível principal de cada bateria etc.
Você também pode usar os botões do Launch Control XL 3 para enviar dados de notas para acionar sons de bateria ou controlar os silenciadores de bateria.
Nota
Para mudar o que o Launch Control XL 3 está controlando, é necessário usar diferentes Modos personalizados. Cada Modo personalizado é definido para o canal do dispositivo que está recebendo MIDI.

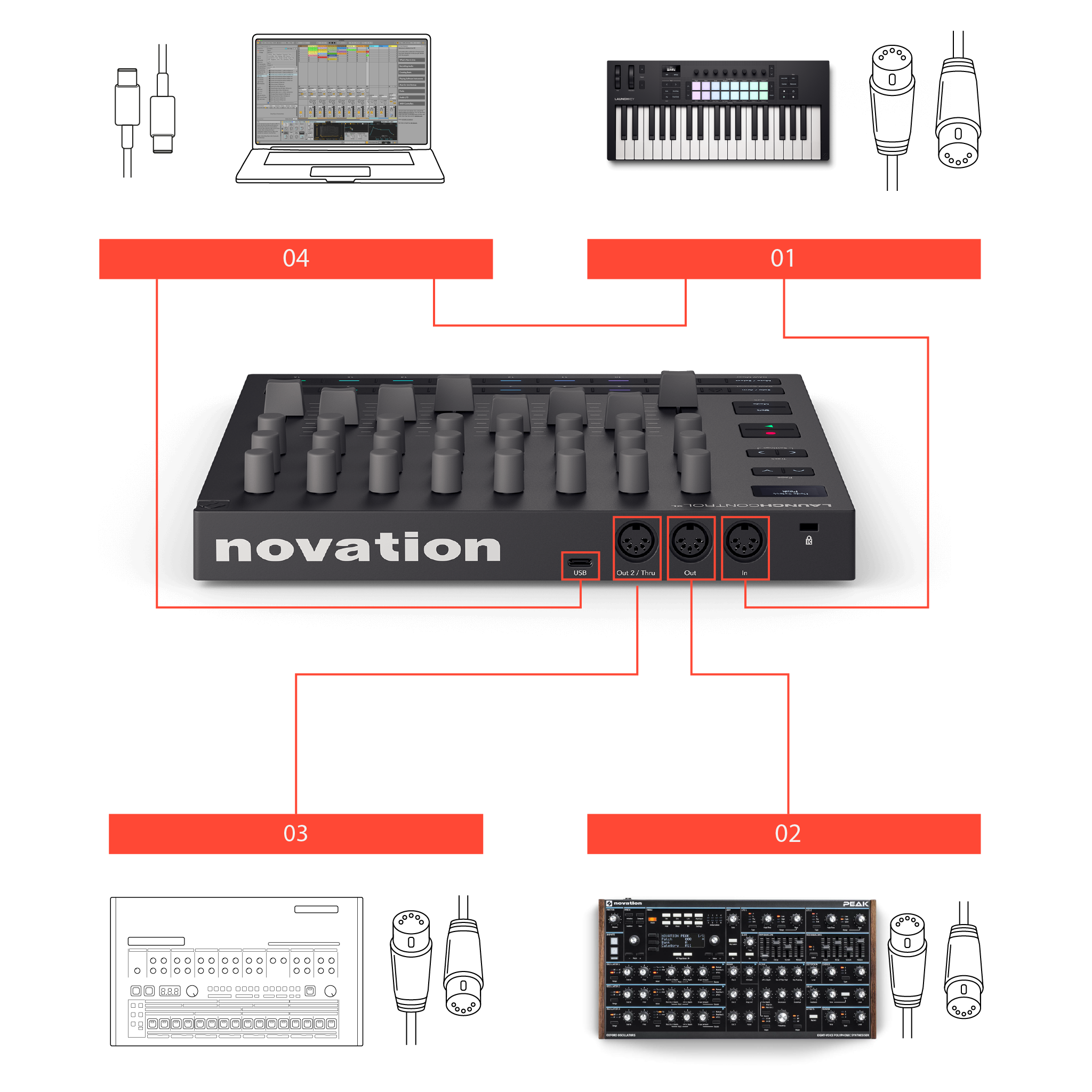

Nessa configuração, o Launch Control XL 3 funciona como um controlador e roteador MIDI em uma configuração híbrida (computador e hardware).
É possível conectar um teclado MIDI ao MIDI In do Launch Control XL 3 e, à medida que você seleciona diferentes Modos personalizados, os dados MIDI do teclado que chegam são combinados com os controles do Launch Control XL 3 e roteados para diferentes dispositivos de hardware.
No domínio do software, tanto o teclado MIDI quanto o Launch Control XL 3 se conectam ao Live e permitem que sejam combinados sons de software e sessões de DAW com o seu hardware.
-
Um teclado controlador MIDI se conecta a partir de seu MIDI Out ao MIDI In do Launch Control XL 3.
A conexão de um teclado MIDI aos seus sintetizadores por meio do Launch Control XL 3 permite rotear os dados MIDI de entrada para qualquer uma das portas MIDI Out do Launch Control XL 3. Por exemplo, se você definir o Modo personalizado 1 para rotear para DIN Out , tanto o teclado MIDI quanto os controles do Launch Control XL 3 serão roteados para o Peak. Caso você defina o Modo personalizado para DIN Out 2 , ao alterar o Modo personalizado, tanto o teclado quanto o Launch Control XL 3 controlarão a bateria eletrônica conectada ao DIN Out 2 .
-
Um sintetizador (neste caso, o Peak) é conectado ao MIDI Out do Launch Control XL 3 (pode ser qualquer outro dispositivo MIDI com uma entrada MIDI).
-
Uma bateria eletrônica é conectada ao MIDI Out 2 do Launch Control XL 3 (pode ser qualquer outro dispositivo MIDI com uma entrada MIDI).
-
Nessa configuração híbrida, também conectamos o teclado controlador MIDI e o Launch Control XL 3 ao computador via USB.
Isso nos permite trazer uma DAW para o fluxo de trabalho e usar sons de software ou material pré-gravado combinado com os instrumentos físicos. Você pode usar o teclado MIDI para tocar ou controlar a sessão de DAW e o Launch Control XL 3 em qualquer um dos modos de DAW para ter o controle da sessão de DAW.
Dica
As três portas MIDI e os recursos USB do Launch Control XL 3 tornam-no útil em muitas configurações, sejam elas de hardware, software ou híbridas.
Embora tenhamos projetado o Launch Control XL 3 inicialmente para produção musical, ele é adequado para controlar uma variedade de softwares não musicais via MIDI e toques no teclado. Você pode configurar o roteamento personalizado usando os Modos personalizados e mapear seus encoders, faders e botões para parâmetros em qualquer software ou hardware que aceite MIDI, por exemplo:
-
Software de vídeo como o Resolume.
-
Software de iluminação ou mixers DMX por meio de entradas MIDI.
-
Controle de outros softwares criativos, tais como Adobe Lightroom e Premiere Pro.
