Pressione o botão Global para acessar a visualização de Configurações Globais. Quaisquer configurações alteradas nesta visualização afetam todo o dispositivo e não são alteradas com a Sessão. Essas configurações são salvas quando você desativa o SL MkIII através do interruptor de energia. Se você remover o cabo de alimentação, essas configurações não serão salvas.
Quando estiver no menu global, você pode pressionar Global novamente para retornar à última visualização em que estava.
Pressione as setas para cima/para baixo ao lado da tela para navegar por três páginas de configurações e informações globais.
Você pode alterar a capacidade de resposta do seu SL MkIII teclado através da configuração 'Curva de Velocidade':
"Baixo" distorce o MIDI para valores mais baixos. Em outras palavras, é fácil renderizar valores de velocidade baixos, mas obter valores de velocidade de, digamos, 127 exigirá muita força física. Com "Baixo +", é um pouco mais fácil obter velocidades mais altas; com "Normal" e "Normal +", alcançar velocidades mais altas fica ainda mais fácil.
"Alto" significa que as velocidades tendem a valores altos. Mesmo pressionando as teclas levemente, é difícil atingir velocidades baixas. Isso pode ser, por exemplo, um recurso útil para um jogador com toque leve que deseja que suas velocidades tendam a valores mais altos.
Se você selecionar 'Corrigido' o SL MkIII produzirá a mesma velocidade MIDI, independentemente da força com que você pressionar uma tecla. Ao selecionar "Fixa", um item de menu ao lado de "Curva de Velocidade" chamado "Velocidade Fixa" aparecerá; é aqui que você especifica a velocidade MIDI para cada pressionamento de tecla.
As etapas a seguir habilitam ou desabilitam o recebimento de mensagens de relógio MIDI externo:
Defina como 'Ligado', se o SL MkIII detecta o relógio MIDI em qualquer entrada MIDI (USB ou DIN) e sincroniza com o relógio externo. Certifique-se de enviar MIDI para USB ou DIN, e não para ambos, pois isso pode causar perda de sincronização ou andamento irregular.
Para confirmar o SL MkIII estiver recebendo um relógio externo, pressione o botão Tempo. Aqui, a tela mostra o valor do tempo sincronizado, bem como a palavra "Externo". Alterações no tempo do dispositivo externo ou do software são exibidas aqui. Se o SL MkIII perder a sincronização enquanto o transporte estiver sendo reproduzido, a mensagem 'Sincronização Perdida' aparecerá, e o dispositivo não alternará para seu relógio interno até que você pare o Transporte.
O SL MkIII pode enviar seu relógio MIDI interno ou sincronizar com um relógio externo - conveniente ao usar o SL MkIII juntamente com outros dispositivos ou softwares.
As etapas a seguir permitem habilitar ou desabilitar a transmissão de mensagens de relógio MIDI:
-
Pressione o botão Global para revelar seu menu.
-
O item de menu denominado 'MIDI Clock Tx' mostra a transmissão do relógio como 'Ligado' ou 'Desligado'.
-
Gire o botão giratório acima para a direita para habilitar a transmissão do relógio ('Ligado') ou para a esquerda para desabilitar a transmissão do relógio ('Desligado').
Quando definido como 'Ligado', o SL MkIII envia o tempo do relógio. Dispositivos ou software configurados para receber o SL MkIIIO relógio MIDI agora funcionará em sincronia. As mensagens do relógio MIDI são enviadas a 24 PPQN (pulsos por semínima) para as portas USB MIDI e ambas as portas MIDI DIN.
Ao usar o SL MkIIIrelógio analógico 's gire o botão giratório acima do item de menu rotulado 'Clock Out PPQN' para escolher entre 1, 2, 4, oito ou 24 PPQN.
Para ajustar o ritmo do SL MkIIIPara parar o relógio interno do seu dispositivo, pressione o botão Tempo. A primeira tela mostra o tempo como um valor de BPM. Você pode aumentar ou diminuir o tempo usando o botão giratório acima.
Quando definido como 'Fora', o SL MkIII pode usar duas saídas MIDI DIN. Isso significa que o dispositivo pode enviar o relógio MIDI para dois destinos separados por meio, por exemplo, dos conectores DIN 'OUT' e 'OUT 2' na parte traseira do SL MkIII.
Também é possível alterar a saída MIDI dois de uma saída para uma saída 'Thru'. Quando definida como 'Thru', a segunda saída MIDI copia mensagens da entrada MIDI DIN para a saída MIDI DIN, e a SL MkIII não enviará nenhum MIDI gerado internamente para esta saída.
Se Partes (ver Configurações de peças) estão sendo roteados para a saída MIDI dois quando a configuração muda para 'Thru', o destino da parte configurada anteriormente não será alterado, mas o MIDI não será mais enviado do dispositivo. O MIDI da parte não será mais enviado da saída MIDI 2.
O Fader Pickup altera o comportamento dos faders e da roda de modulação para o valor atual. Você encontrará quatro opções para esse comportamento:
Quando o captador de fader está ativado para faders/Mod Wheel, os dados não serão enviados daquele controle até que a posição física do controle corresponda (ou ultrapasse) o valor anterior. Esse comportamento evita saltos repentinos no valor após alternar entre Partes, por exemplo. O valor padrão para esses controles será na posição mais baixa (ou seja, com o fader totalmente para baixo).
Observe o SL MkIIIO comportamento de captação do fader não se aplica ao usar o InControl. Portanto, o controlador adotará o comportamento de captação do HUI ou do seu DAW.
Pressione a seta para baixo à esquerda das telas para exibir mais opções globais. Essas opções adicionais são descritas nas seções a seguir.
Quando o Transporte está em execução, o Clock Out envia "pulsos de clock" para cada semínima. Esta configuração determina os pulsos enviados em PPQN (Pulsos por Semínima). O PPQN pode ser definido como 1, 2 (padrão), 4, 8 ou 24.
Essas duas configurações permitem especificar a tensão de saída de cada porta do mod. As faixas disponíveis são "-5 a 5 V" ou "0 a 5 V". Quaisquer mensagens CC direcionadas à porta do mod são mapeadas para uma dessas faixas.
Você pode atribuir a cada porta Mod um número CC específico, que pode ser definido individualmente para cada porta usando os botões giratórios acima de "Mod 1 CC" e "Mod 2 CC". Quando uma mensagem é enviada com este número CC usando a superfície, a automação do Sequenciador ou de MIDI externo para uma parte que roteia para uma porta CV, isso controlará a saída do Mod CV.
Ambas as saídas CV podem reagir à Roda de Afinação. Você pode definir a amplitude da curva de afinação de +/-1 semitom a +/-12 semitons (+/-1 oitava).

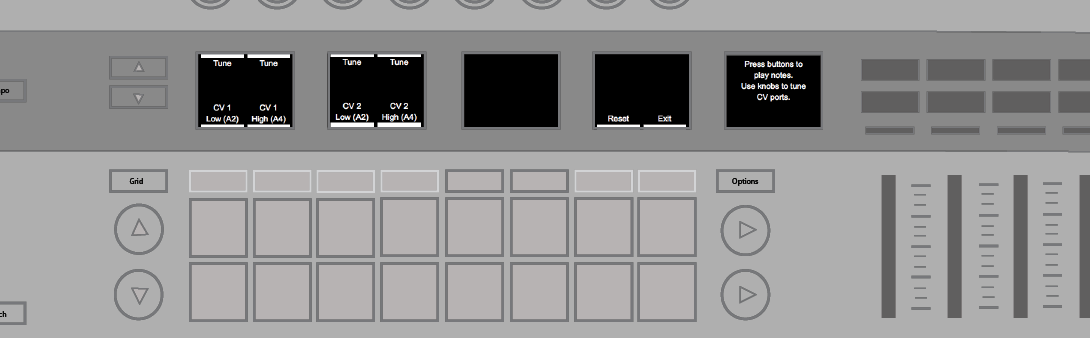

Pode ser necessário calibrar as portas de saída do CV Pitch para representar com precisão a faixa de afinação. Pressione o botão virtual em "Calibrar" para entrar no modo de calibração.
Para calibrar uma porta CV Pitch:
-
Pressione os botões programáveis em "CV 1 Low" ou "CV two Low". Isso define a tensão da porta para aproximadamente 220 Hz (A2). Você precisará conectar a porta a uma fonte sonora para afinar de ouvido ou usar um afinador. Caso contrário, você pode conectar a porta diretamente a um osciloscópio ou dispositivo de medição para verificar a afinação.
-
Use o botão Tune acima para aumentar ou diminuir a voltagem e fazer o ajuste fino da saída até que ela corresponda exatamente a 220 Hz.
-
Pressione os botões suaves em 'CV 1 High' ou 'CV two High' e faça o mesmo para 880 Hz (A4).
-
Quando estiver satisfeito com ambas as afinações, pressione o botão laranja suave em "Aplicar" para salvar essas configurações.
Toda a extensão da porta CV Pitch será calibrada. Clique no botão Redefinir para remover a calibração e restaurar as configurações de fábrica. Pressione o botão Sair para retornar às Configurações Globais.
Quando 'LEDs de peças' estiver definido como 'Ligado' e as zonas estiverem habilitadas (consulte Usando SL MkIIIZonas de teclado)os LEDs das teclas (acima de cada tecla) acenderão para representar a cor da parte à qual essas teclas estão atribuídas.
Quando 'LEDs das teclas' estiver definido como 'Ligado', os LEDs das teclas (acima de cada tecla) acenderão em branco quando você tocar notas no teclado.
Quando "Arp LEDs" estiver ativado, os LEDs das teclas acenderão em branco de acordo com as notas que o arpejador acionar. Os LEDs Arp ajudam a confirmar quais notas o seu arpejador está tocando.
Quando 'LEDs do sequenciador' estiver ativado, os LEDs do teclado acenderão em branco com notas (acordes, melodias, etc.) tocando do sequenciador ou do MIDI externo.
Quando 'Ext. MIDI LEDs' estiver ligado, os LEDs das teclas acenderão em branco de acordo com as notas MIDI externas recebidas via SL MkIIIPortas MIDI do 's.
Eles mostram o firmware instalado no seu SL MkIII. Saber essas informações pode ser útil em caso de solução de problemas.
Para verificar e instalar atualizações de firmware, visite componentes.novationmusic.com e siga as instruções de instalação.
Quando deixado sem supervisão por cinco minutos, o SL MkIII entra em animação de espera (chamado de 'Modo Vegas'). Esta animação para quando você interage com o SL MkIII, ou se dados MIDI chegam ao dispositivo. O SL MkIII não entrará em animação de espera enquanto o sequenciador estiver em reprodução.
Definir 'Animação em espera' como 'Desligado' impedirá que SL MkIII de entrar na animação de espera, independentemente de quanto tempo você o deixar sem supervisão.
