Launchkey 88의 DAW 제어

인코더 1은 스크럽이나 플레이백 위치를 제어하며, 이 인코더는 사용자의 비트 어레인지먼트에 걸쳐 재생 헤드를 왼쪽 및 오른쪽으로 이동합니다.

이때 화면에 현재 재생 헤드 위치가 표시됩니다.

트랜스포트 인코더 모드에서는 인코더 2가 줌 레벨을 올리고 내립니다.

줌 인코더를 시계 방향으로 움직이면 줌인, 시계 반대 방향으로 움직이면 줌아웃이 됩니다.

이 때 화면에 마지막 줌 변경 옵션이 일시적으로 표시됩니다:

인코더 4와 5는 사용자 DAW의 루프 시작 지점과 루프 종료 지점을 ㅈ어합니다.

루프 지점을 변경하면 변경한 루프 지점과 그 위치가 화면에 막대와 비트로 일시적으로 표시됩니다.

마커 선택 인코더는 DAW에 설정한 마커들 사이로 DAW의 재생 헤드를 이동합니다.

인코더를 시계 방향이나 반시계 방향으로 돌리면 비트 내에서 재생 헤드가 다음이나 이전의 마커로 이동합니다.

마커를 이동하면 이동한 마커의 이름이 화면에 일시적으로 표시됩니다.

프로젝트 내 마커를 셋업하지 않은 경우 마커 선택 인코더가 아무 역할도 하지 않으며, 인코더를 이동할 때 화면에 '마커 없음'이 표시됩니다.

마커 추가 방법은 DAW에 따라 다릅니다. 사용자 DAW에 마커를 추가하는 방법은 특정 DAW를 위한 사용자 가이드를 참조하세요.

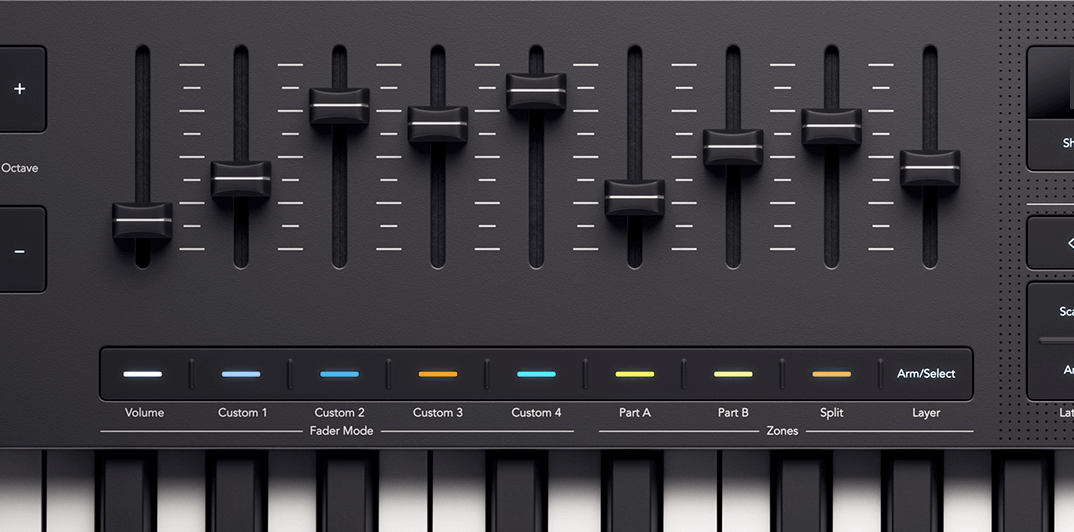

선택 모드에서 페이더 버튼을 누르면 사용자 DAW 내 해당 트랙이 선택됩니다. 이를 통해 플러그인 인코더 모드 내 트랙의 플러그인에 대해 트랙을 재생하거나 더 세밀한 제어를 할 수 있습니다.

선택 모드에서는 버튼들에 해당 트랙 색상의 불이 켜집니다.

트랙을 선택하면 해당 트랙의 이름이 화면에 표시됩니다.

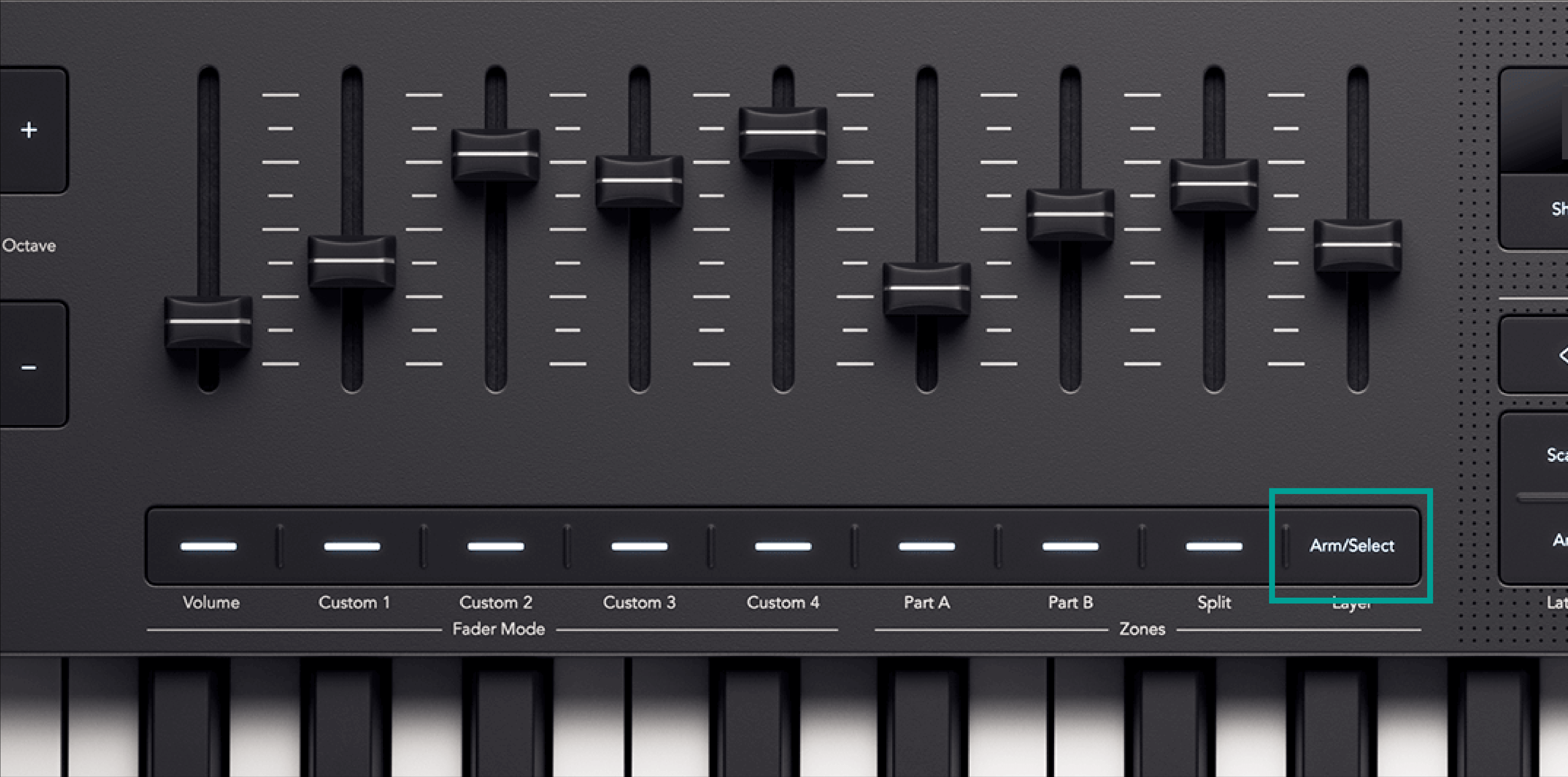

암 모드에서는 해당 버튼들이 각 트랙에 대한 레코드 암 상태를 토글합니다.

암 모드에서는 해당 버튼들에 빨간색 불이 켜집니다. 레코드 암이 적용된 트랙에는 어두운 빨간색 불이, 적용되지 않은 트랙에는 밝은 빨간색 불이 켜집니다.

트랙의 레코드 암 상태를 변경하면 변경된 트랙 이름이 화면에 표시됩니다.

드럼 패드 모드를 선택하면 패드들이 MIDI 노트를 트리거합니다. 기본적으로 노트들은 MIDI 채널 10과 더불어 C1에서 D♯2(왼쪽 아래에서 오른쪽 위) 까지 배열됩니다.

드럼 모드에서는 사용자 DAW 외 영역과 트랙 색 패드들에 파란색 불이 켜집니다. 패드들은 연주될 때 불이 켜집니다.

Live에서 강조 표시된 트랙이 현재 선택된 트랙입니다. 제어와 관련된 모든 트랙(예: Launchkey의 인코더)이 선택된 트랙에 영향을 미칩니다. 선택된 트랙을 변경하려면 트랙 <> 버튼 하나를 누릅니다. 트랙을 이동하면:

포커스 링은 현재 선택 영역 내 8번째 트랙을 지나 트랙을 이동하는 경우에만 움직입니다.

트랙 8개를 뱅크하려면 시프트를 누른 상태에서 트랙 <> 버튼을 누릅니다. 포커스 링이 움직이면서 해당 트랙의 포커스 영역 시작점이나 종료점을 포함하는데, 이는 사용자가 뱅킹하는 방향에 따라 좌우됩니다.

포커스 링을 위아래로 이동하여 같은 트랙 내 새로운 클립을 선택하려면 패드 올림 및 내림 버튼을 사용하세요.

플러그인 인코더 모드에서는 현재 선택된 장치나 인스트루먼트 내에서 한번에 파라미터 8개를 제어할 수 있습니다.

인코더로 맨 위의 파라미터 8개를 제어할 수 있으나, 인코더 뱅크 버튼을 사용하면 장치별 제어 옵션의 추가 페이지에 접근할 수 있습니다. 사용자가 이동하는 동안 장치 이름과 제어 뱅크 제목이 화면에 표시됩니다.

트랜스포트 모드는 사용자 DAW 어레인지먼트 보기 제어 기능을 인코더로 옮겨 해당 프로젝트의 탐색을 직접 제어할 수 있도록 합니다.

화면에 다음과 같은 제어 기능들의 줄임말이 표시되며, 관련 설명은 아래 표와 다음 섹션들에서 찾아볼 수 있습니다:

마커 선택

마커 선택 인코더는 DAW에 설정한 마커들 사이로 DAW의 재생 헤드를 이동합니다.

인코더를 시계 방향이나 반시계 방향으로 돌리면 비트 내에서 재생 헤드가 다음이나 이전의 마커로 이동합니다.

마커를 이동하면 이동한 마커의 이름이 화면에 일시적으로 표시됩니다.

프로젝트 내 마커를 셋업하지 않은 경우 마커 선택 인코더가 아무 역할도 하지 않으며, 인코더를 이동할 때 화면에 '마커 없음'이 표시됩니다.

마커 추가 방법은 DAW에 따라 다릅니다. 사용자 DAW에 마커를 추가하는 방법은 특정 DAW를 위한 사용자 가이드를 참조하세요.

클립 패드 모드에서는 Launchkey을 통해 라이브 연주를 제어할 수 있어 Ableton의 세션 모드가 활성화됩니다. 사용자가 클립 실행, 중지, 트랙 음소거 및 솔로 기능에 접근할 수 있습니다.

Ableton Live 클립 패드 모드

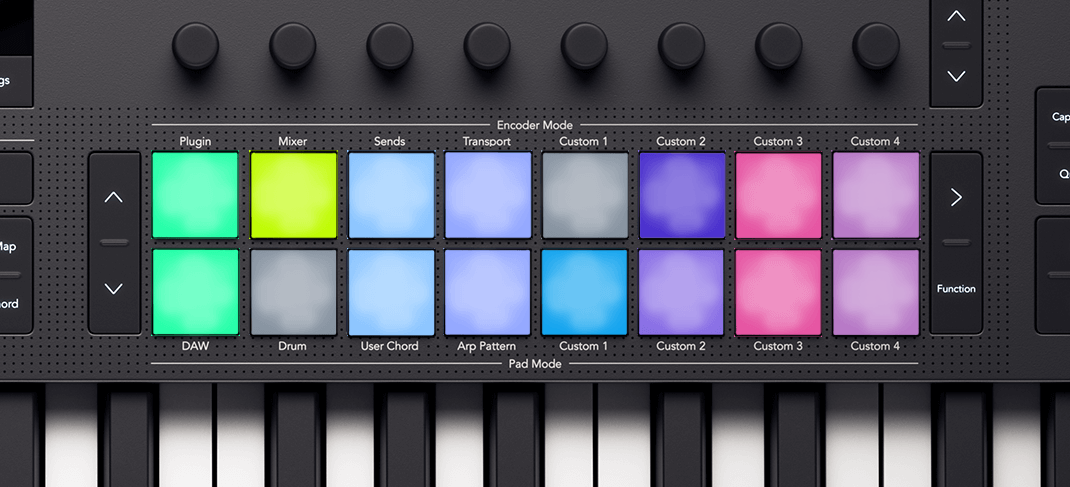

클립 실행 모드에서 패드들은 Live의 세션 보기 내 2×8 포커스 링을 나타냅니다. 각 패드는 세션 보기에서 클립을 제어합니다.

패드들은 상태에 따라 몇 가지 방식으로 불이 켜집니다.

• 불이 꺼진 패드는 빈 클립 슬롯입니다.

• 사용 가능한 클립에는 Live 내 클립과 같은 색의 불이 켜집니다.

• 클립에 큐를 적용했을 때는 패드가 녹색으로 빠르게 깜빡이며, 클립이 재생 중일 때는 녹색으로 느리게 깜빡입니다.

• 녹음을 위해 클립에 큐를 적용했을 때는 패드가 빨간색으로 빠르게 깜빡이며, 녹음 중일 때는 빨간색으로 느리게 깜빡입니다.

씬 전체(클립 한 줄) 를 실행하려면 맨 윗줄 오른쪽에 있는 씬 실행 > 버튼을 누릅니다. 사용자가 씬 색상을 설정한 상태라면 씬 실행 버튼에 Live 내 씬과 같은 색의 불이 켜집니다.

패드 맨 아랫줄 변경하기

기능 버튼을 사용하여 맨 아랫줄 패드의 제어 옵션을 변경할 수 있습니다. 기능 버튼을 한 번씩 누를 때마다 다음 제어 옵션들을 순환합니다:

• 클립 실행기(앞서 설명한 대로의 디폴트 모드)

• 중지 모드

• 음소거 모드

• 솔로 모드

Ableton Live 패드 모드: 중지

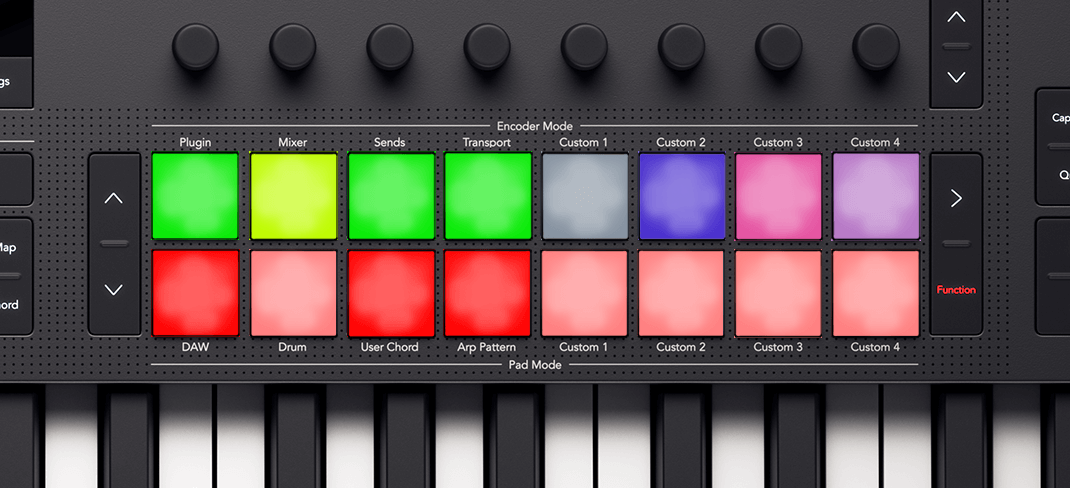

중지 모드는 맨 아랫줄의 기능을 변경하므로 패드를 누르면 해당 트랙에서 현재 재생 중인 클립이 중지됩니다.

중지 모드에서는 패드에 빨간색 불이 켜집니다; 트랙에 재생 중인 클립이 있을 때는 밝은 빨간색 불이, 트랙에 재생 중인 클립이 없을 때는 어두운 빨간색 불이 켜집니다.

Ableton Live 패드 모드: 음소거

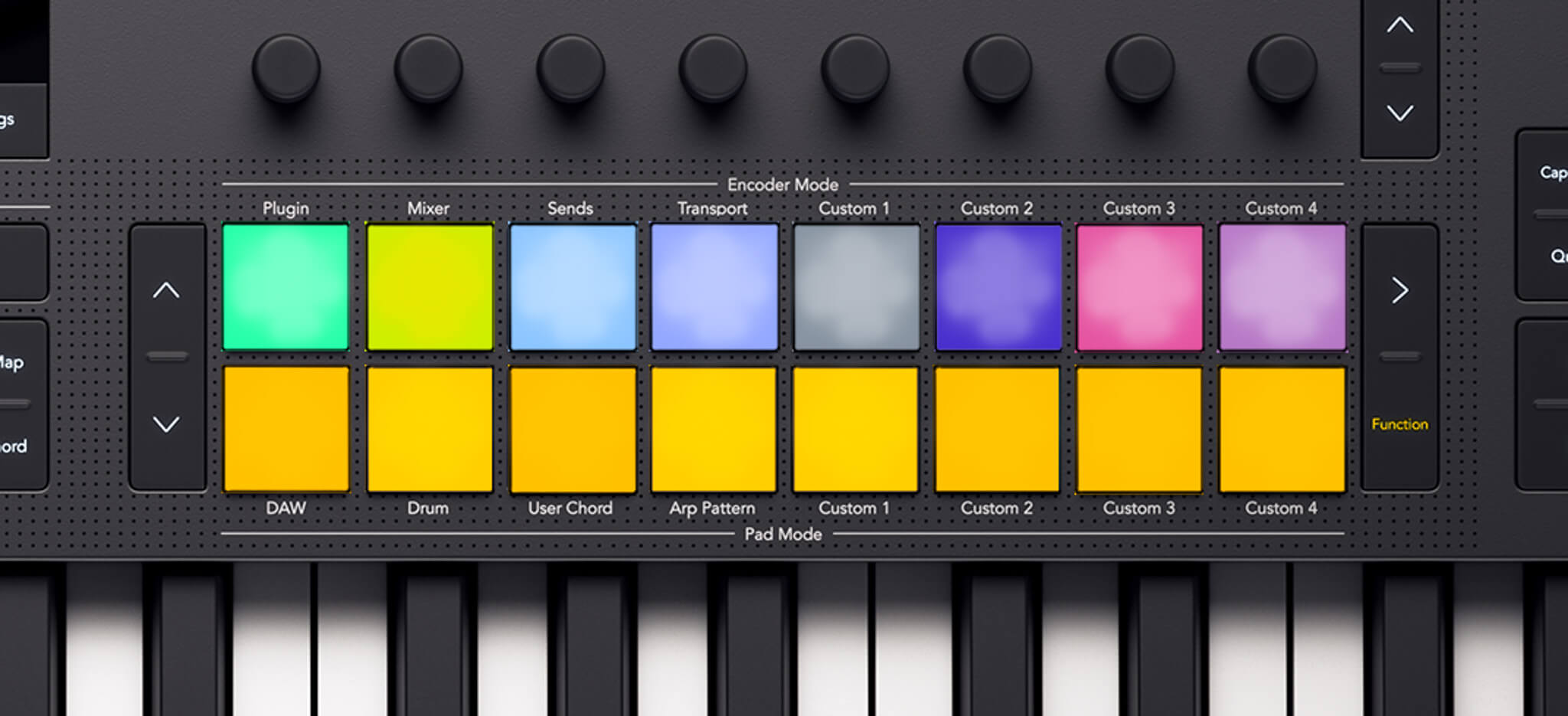

음소거 모드는 맨 아랫줄 패드의 기능을 변경하여 각 트랙의 음소거 상태를 표시하게 합니다. 패드를 누르면 트랙에 음소거가 적용 또는 해제됩니다.

음소거 모드에서는 패드에 주황색 불이 켜집니다; 트랙이 활성화된 상태에서는 어두운 주황색 불이, 트랙이 음소거된 상태에서는 밝은 주황색 불이 켜집니다. 음소거 모드에서 기능 버튼에는 주황색 불이 켜집니다.

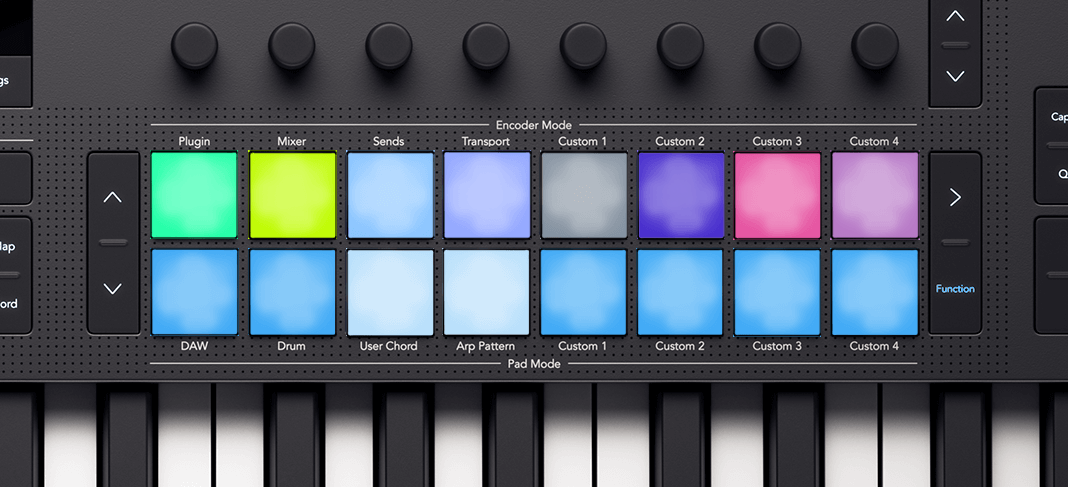

Ableton Live 패드 모드: 솔로

솔로 모드는 맨 아랫줄의 기능을 변경하며. 패드를 누르면 해당 트랙의 솔로 상태가 변경됩니다.

솔로 모드에서는 패드에 파란색 불이 켜집니다; 트랙에 솔로가 적용된 경우 밝은 파란색 불이, 솔로가 적용되지 않은 경우 어두운 파란색 불이 켜집니다. 솔로 모드에서는 기능 버튼에 파란색 불이 켜집니다.

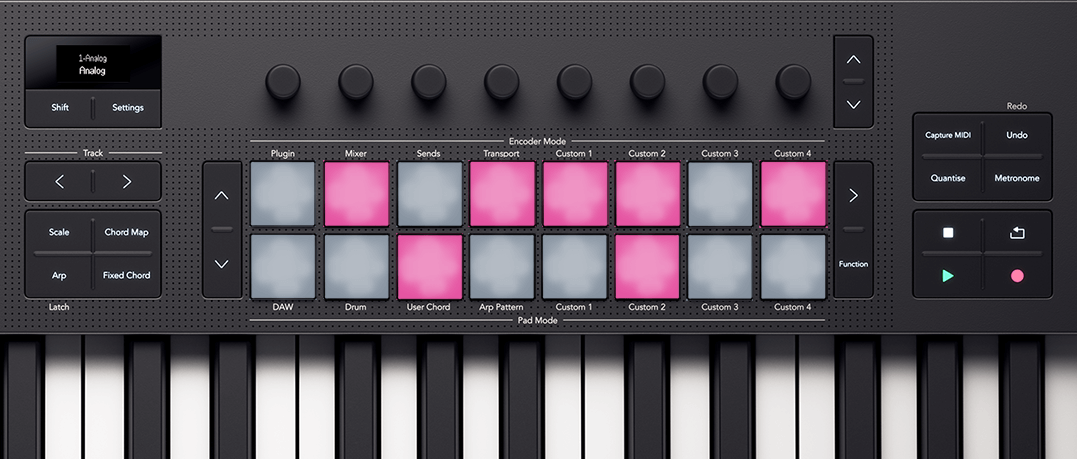

Launchkey 88를 통해 Ableton Live의 클립 시퀀서들에 대한 하드웨어 제어를 할 수 있습니다. Launchkey의 패드를 사용해 클립 내 드럼 패턴 및 시퀀스 노트를 생성하고, 인코더를 사용해 사용자 시퀀스를 수정할 수 있습니다.

시퀀서 모드에 접근하려면 시프트를 누른 상태에서 드럼 패드 9번을 누르면 화면에 패드 모드 시퀀서 2/2가 표시됩니다.

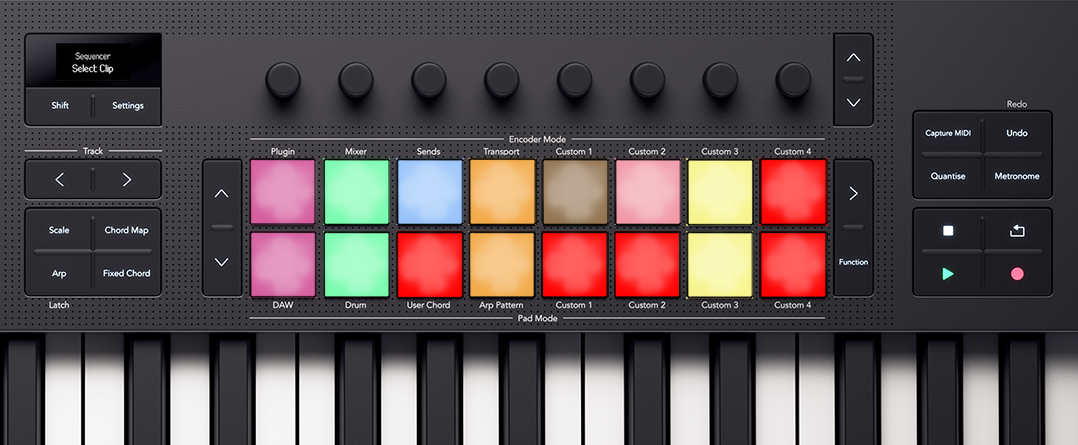

시퀀서 모드에 들어가면 Live 내 선택된 옵션에 따라 패드에 표시되는 사항이 변경됩니다.

Launchkey의 Ableton 시퀀서 레이아웃 및 탐색

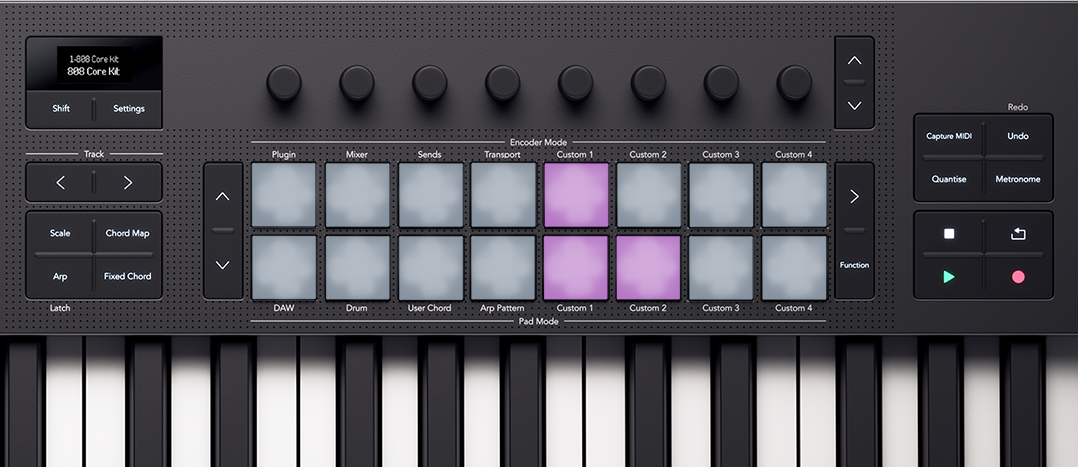

Launchkey의 패드 16개는 각각 16번째 스텝 시퀀서를 나타내며, 사용자가 언제든지 클립 막대를 볼 수 있습니다.

활성화된 노트가 있는 스텝은 트랙 내에서 해당 클립에 대한 트랙 색상의 불이 켜집니다. 비어 있는 스텝에는 불이 꺼집니다. 클립이 재생 중일 때 재생 위치는 흰색 패드로 표시됩니다.

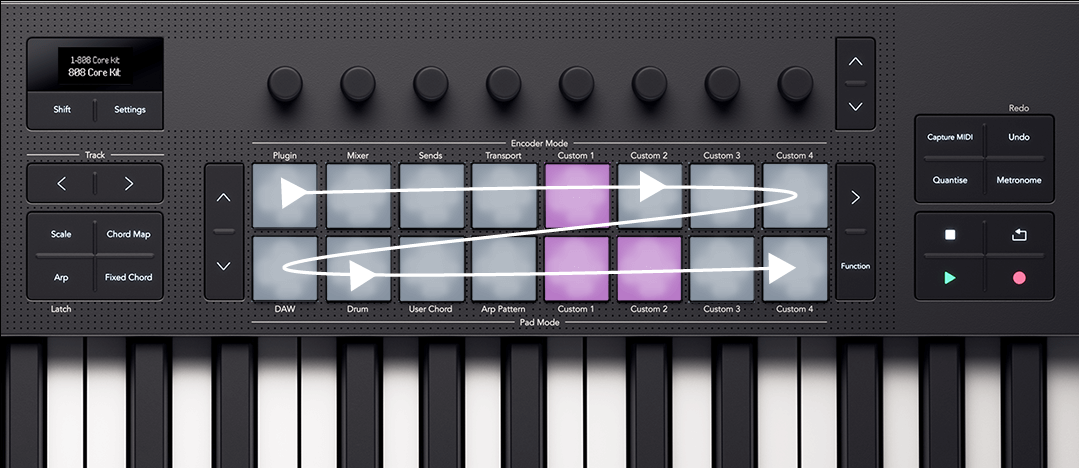

화살표가 있는 패드 레이아웃이 시퀀서의 방향을 표시

패드 왼쪽에 있는 내림 버튼을 사용해 클립 막대를 한 개 이상 생성 및 편집하여 추가 스텝을 만들 수 있습니다. 올림 및 내림 버튼으로 스텝 1-16, 17-32 이상까지 이동할 수 있습니다.

또한 기능 버튼을 누른 상태에서 내림 버튼을 누르면 현재 클립을 복제하고 똑같은 막대가 있는 두 배 길이의 클립을 생성할 수 있습니다. 그 다음에는 각 막대를 다양하게 변형할 수 있습니다.

노트 시퀀서 노트 설정 조정하기

Launchkey의 시퀀서를 사용해 각 스텝의 설정을 조정할 수 있습니다.

이를 위해 시퀀서 내 노트를 길게 누르면 화면에 노트 편집 설정이 표시되며, 인코더 1-4로부터 접근할 수 있습니다.

인코더	노트 설정	설명
1	벨로시티	노트의 벨로시키를 변경합니다. 패드 여러 개를 길게 눌러 노트 여러 개의 벨로시티를 동시에 조정할 수 있습니다.
2	길이	스텝 내 노트의 길이를 해당 노트가 다시 등장할 때까지 변경합니다.
3	양호(길이)	노트의 길이를 해당 노트가 다시 등장할 때까지 0.1 스텝만큼 변경합니다.
4	넛지	노트를 뒤로 최대 -20% 또는 앞으로 최대 +70%까지 이동합니다(노트가 클립의 시작점/종료점에 있지 않은 경우)

Launchkey의 녹음 버튼은 Live 내 열려 있는 보기 옵션에 따라 기능이 달라집니다.

플러그인 DAW 모드에서는 Launchkey의 인코더가 현재 선택된 플러그인이나 인스트루먼트에 대해 Logic Pro의 스마트 제어 옵션을 제어합니다.

인코더를 이동하면 트랙 이름과 파라미터, 해당 값이 화면에 일시적으로 표시됩니다.

플러그인/인스트루먼트에 스마트 제어 옵션이 더 많으면 페이지 버튼을 사용하여 페이지를 이동할 수 있습니다.

작은 정보

Logic의 왼쪽 위 모서리를 통하거나 사용자 Mac 키보드 위 단축키 'B'를 사용하여 Logic Pro의 스마트 제어 옵션에 접근할 수 있습니다.

Logic Pro의 믹서 인코더 모드에는 세 페이지가 있으며, 첫 번째 두 페이지는 공통 DAW 믹서 모드, 볼륨, 팬(Launchkey Mk4 - DAW Control: Mixer Mode 참조) 을 다룹니다. Logic에는 Logic의 EQ 플러그인을 위한 추가 페이지가 있습니다.

EQ 믹서 모드에 접근하려면 인코더 뱅크 내림 버튼을 사용합니다. 해당 트랙에 EQ 플러그인이 없다면 믹서 EQ 모드로 이동하여 현재 위치한 트랙에 EQ 플러그인을 추가합니다.

믹서 EQ 모드에 들어가면 화면에 믹서 EQ가 일시적으로 표시되며, 믹서 EQ 모드에서 인코더를 움직이면 화면에 트랙 이름, EQ 파라미터 및 값(주파수(Hz) 또는 게인(dB)) 이 표시됩니다.

Logic의 믹서 EQ 인코더 모드 들어가기.

인코더 5로 중고 EQ 밴드의 주파수를 제어하기.

EQ 믹서 모드에서는 인코더가 다음 EQ 제어 옵션들을 매핑합니다:

Logic Pro에서 DAW 패드 모드는 두 하위 모드로 나뉩니다:

하위 모드를 변경하려면 기능 버튼을 누릅니다.

하위 모드를 변경하면 해당 패드 기능이 화면에 일시적으로 표시됩니다:

믹서 모드를 통해 패드로 선택, 레코드 암, 솔로, 음소거를 제어할 수 있습니다.

1 페이지에서 맨 윗줄 패드가 선택된 트랙을 제어하며 해당 패드에 트랙 색 불이 켜집니다. 맨 아랫줄 패드는 레코드 암 상태를 제어하는데, 레코드 암이 적용된 트랙에는 밝은 빨간색 불이, 레코드 암이 적용되지 않은 트랙에는 어두운 빨간색 불이 켜집니다.

2 페이지에서 맨 윗줄 패드는 트랙 솔로 옵션들을, 맨 아랫줄 패드는 트랙 음소거 옵션들을 제어합니다.

선택/암 및 솔로/음소거 사이를 변경하려면 패드 ˄ 올림 및 ˅ 내림 탐색 버튼을 누릅니다.

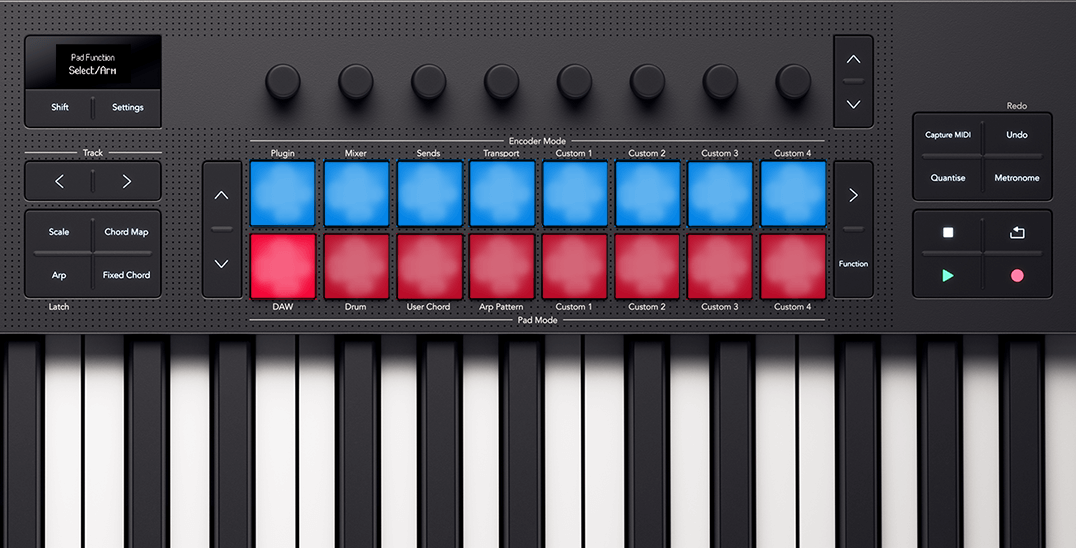

Logic의 선택/암 모드 내 Launchkey의 패드.

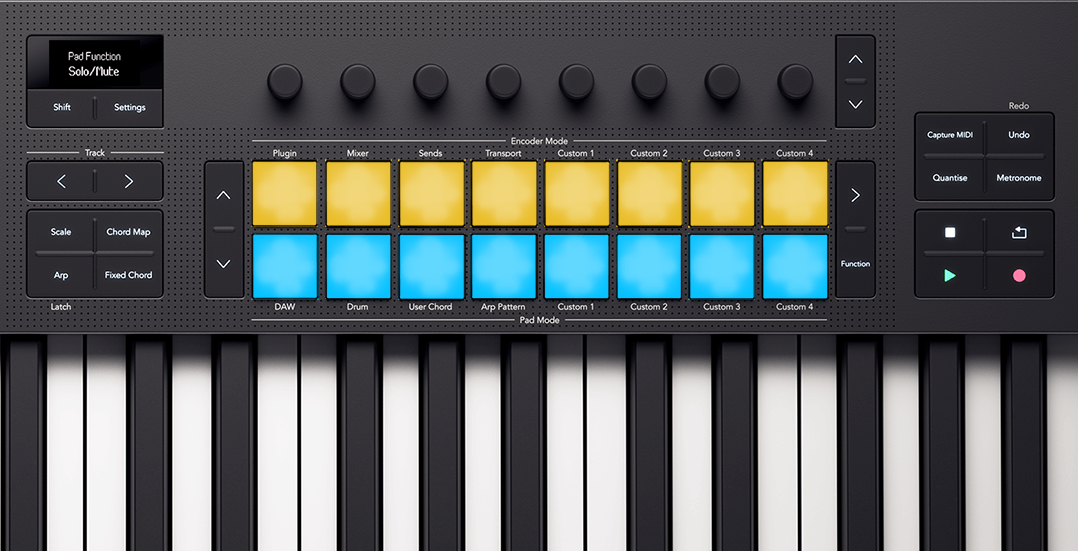

Logic의 솔로/음소거 모드 내 Launchkey의 패드.

선택/암은 디폴트 패드 모드입니다.

< 트랙 및 트랙 > 을 사용하여 단일 트랙.

Live 루프 모드에서는 Launchkey가 개별 루프 및 씬 버튼을 제어하여 루프 한 줄을 트리거할 수 있습니다.

맨 윗줄 패드들은 사용자의 루프를 제어합니다.

맨 아랫줄 패드들은 씬을 제어합니다.

루프 패드

맨 윗줄 패드들은 선택된 트랙의 루프를 나타냅니다. 이 패드들의 색은 루프의 색과 일치합니다.

트랙 1이 선택된 상태에서 Logic Live 루프 세션

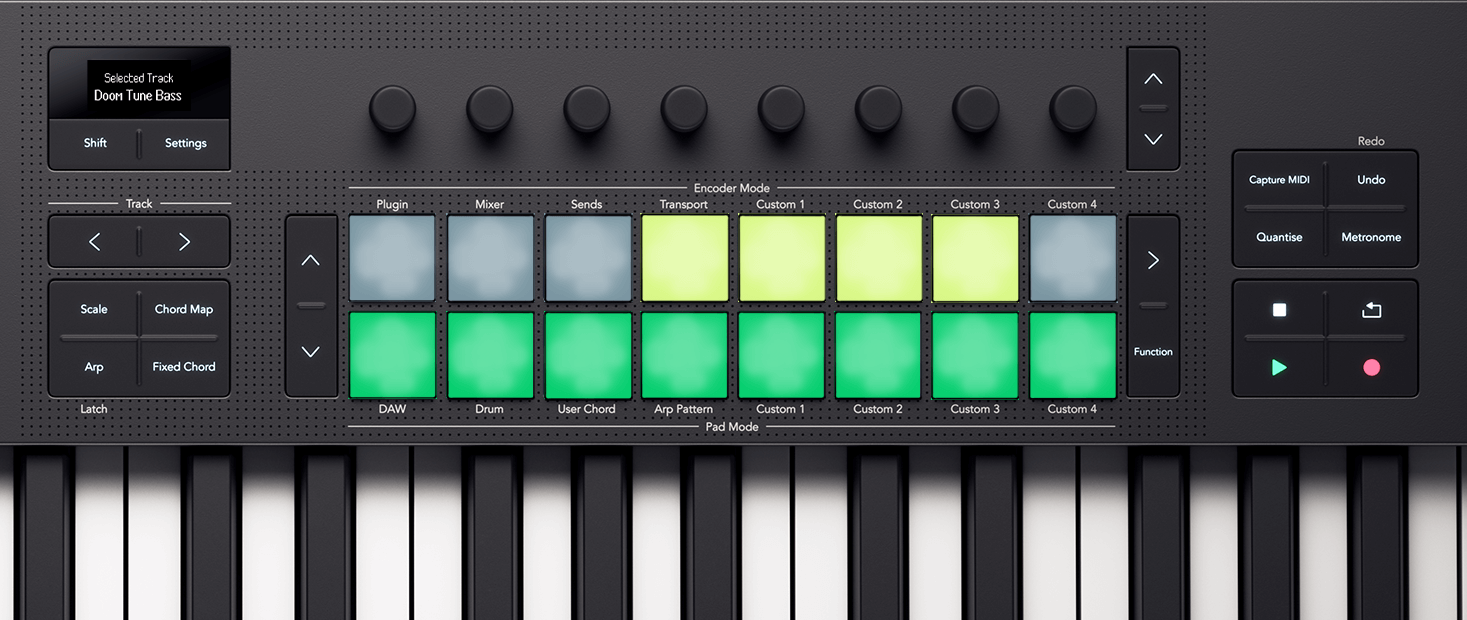

루프 색을 표시하는 패드

작은 정보

Logic Pro 내 색상을 변경하려면 '보기 >'에 가서 '색상 보기 >', '루프 선택하기 >'를 누르고 색상을 클릭하여 루프 색을 변경합니다.

패드를 누르면 루프가 재생됩니다. 루프가 재생되는 동안 패드에 녹색 불이 느리게 깜빡입니다.

루프를 중지하려면 재생 중인 루프의 패드를 누릅니다.

같은 줄에서 다른 패드를 누르면 다음 루프로 넘어갑니다. 다음 루프는 Live 루프 윈도우의 오른쪽 위에 있는 '퀀타이즈 시작' 옵션 설정 상태에 맞추어 시작됩니다.

루프를 녹음하려면 비어 있는 루프 슬롯(불이 꺼진 패드) 을 누릅니다. 루프가 녹음되는 동안 패드에 빨간색 불이 켜지며, 패드를 다시 한 번 누르면 루프 녹음이 중지되고 루프 재생이 시작됩니다.

씬 패드

맨 아랫줄 패드를 누르면 씬이 트리거됩니다. Logic Pro의 Live 루프에서 씬은 루프 한 줄입니다(즉, 각 트랙으로부터의 루프)

Logic Pro 라이브 루프 씬 버튼은 해당 페이지 아래쪽에 있습니다. 주황색 막대가 패드 8개에 해당하는 씬들을 표시합니다.

Launchkey 88의 맨 아랫줄 패드는 Logic Live Loop 씬을 트리거합니다.

참고

씬을 트리거해도비어 있는 루프 슬롯 내 녹음은 트리거되지 않습니다.

재생 중인 루프의 패드에는 녹색 불이 느리게 깜빡여 활성화 상태를 표시합니다. 트랙 탐색시(Logic Pro의 Live Loops 모드 탐색하기 참조) 재생 중인 씬의 일부로 어떤 루프가 재생되고 있는지 확인할 수 있습니다.

플러그인 모드에서는 Launchkey 인코더가 Cubase의 Quick Control 8개에 매핑됩니다.

Cubase의 MIDI 리모트 섹션에서 퀵 컨트롤 지정 옵션을 확인할 수 있습니다.

인코더를 이동하면 해당 빠른 제어 옵션의 이름과 값이 화면에 표시됩니다.

Cubase의 믹서 인코더 모드에는 세 페이지가 있는데, 처음 두 페이지는 공통 DAW 믹서 모드인 볼륨과 팬(Launchkey Mk4 - DAW Control: Mixer Mode 참조) 을 다룹니다. Cubase에는 채널 스트립의 EQ 섹션을 제어하는 추가 페이지가 있습니다.

Cubase의 EQ를 제어하려면 인코더 뱅크 버튼을 사용해 믹서 EQ 페이지로 들어갑니다.

인코더가 믹서 EQ 모드에 있으면 인코더가 다음 사항들을 매핑합니다:

DAW 패드 모드에는 패드에 관한 두 페이지가 있습니다.

패드 왼쪽에 있는 ˄ 올림 및 ˅ 내림 버튼을 사용해 페이지 사이를 이동할 수 있습니다.

페이지를 변경하면 패드가 제어 중인 설정이 화면이 일시적으로 표시됩니다.

선택/암 페이지에서 맨 윗줄은 트랙 선택을 제어하며 패드에 트랙 색 불이 켜집니다.

맨 아랫줄은 해당 트랙에 대한 레코딩 암 설정을 제어합니다. 트랙에 레코드 암이 설정되어 있으면 패드에 밝은 빨간색 불이, 레코드 암이 설정되지 않으면 어두운 빨간색 불이 켜집니다.

트랙 1 이 선택되고 레코드 암 상태가 표시되는 Cubase

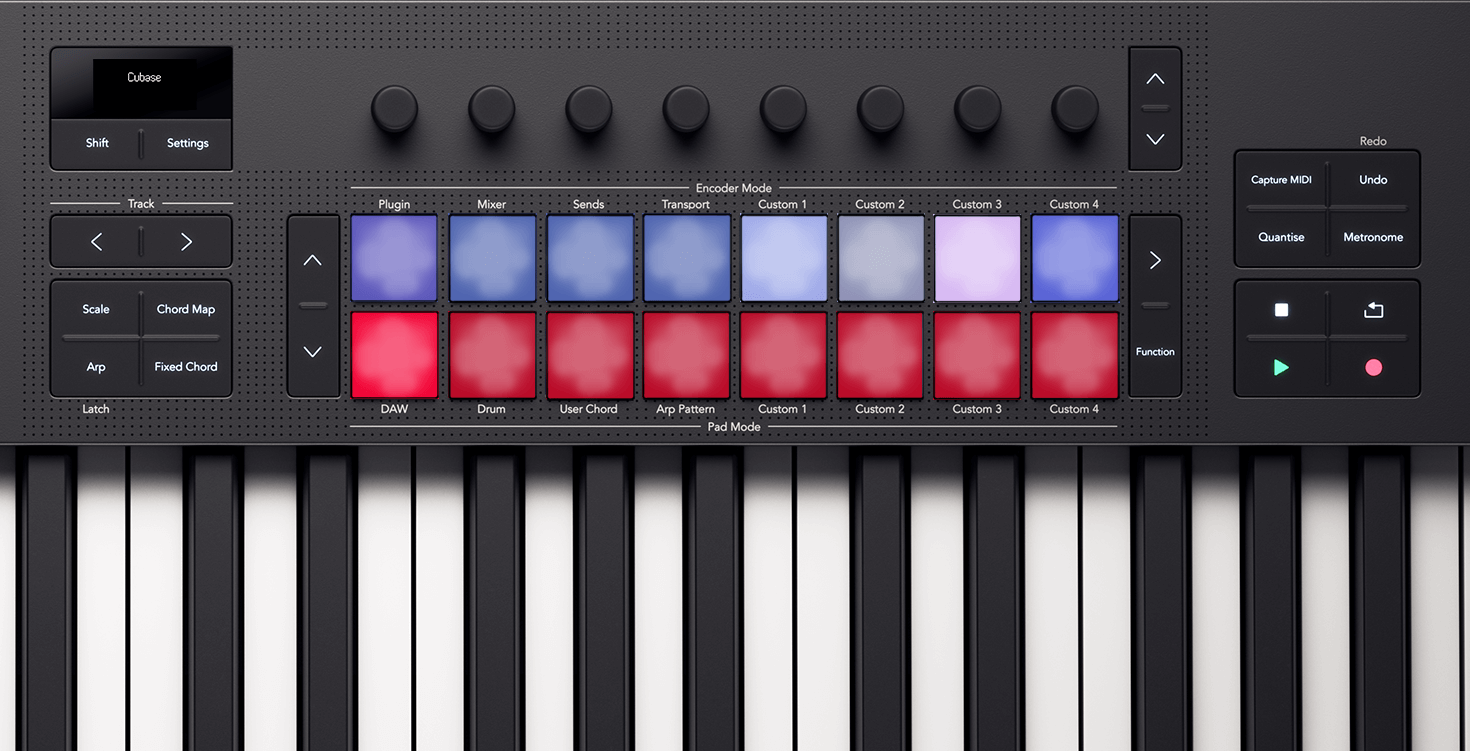

패드의 트랙 선택 및 녹음 암 상태를 반영하는 Launchkey 88 패드들.

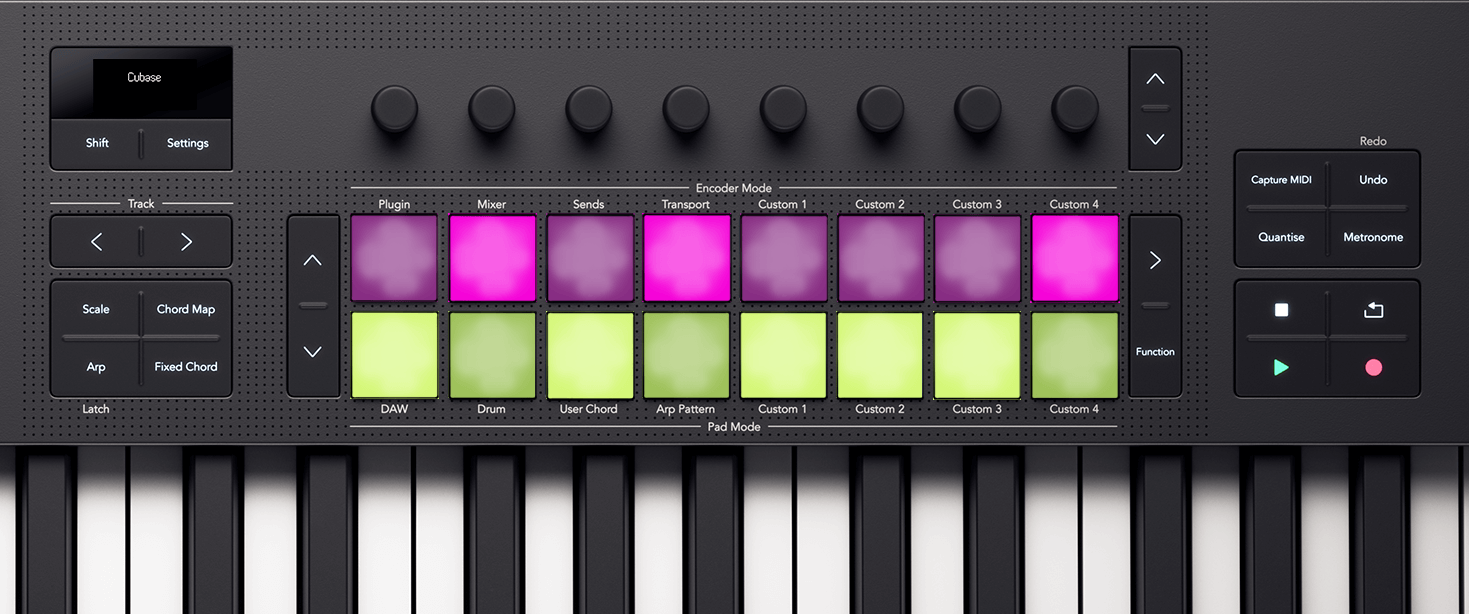

2 페이지에서 맨 윗줄은 믹서 솔로를 제어합니다. 트랙이 솔로되어 있으면 패드에 밝은 분홍색 불이, 솔로되어 있지 않으면 어두운 분홍색 불이 켜집니다.

맨 아랫줄 패드는 음소거를 제어합니다. 음소거된 트랙인 경우 패드에 밝은 노란색 불이, 음소거되지 않은 트랙인 경우 어두운 노란색 불이 켜집니다.

MixConsole 트랙들 위에 믹서 음소거와 솔로 상태가 표시되는 Cubase

패드의 믹서 음소거 및 솔로 상태를 반영하는 Launchkey 88 패드들.

플러그인 모드에서 Launchkey의 인코더를 사용해 특정 플러그인 내 파라미터를 8개까지 제어할 수 있습니다. 대부분의 FL Studio 네이티브 플러그인은 Launchkey의 인코더 모드를 지원합니다.

Mixer 인코더 모드에서는 Launchkey이 FL Studio Channel Rack, Mixer, EQ를 제어합니다. 제어 옵션은 5 페이지로, 인코더 뱅크 버튼을 사용하여 제어 옵션 사이를 이동할 수 있습니다:

인코더가 채널 랙 내 믹서 볼륨을 제어합니다.

인코더가 채널 랙 내 믹서 팬을 제어합니다.

인코더가 믹서 섹션 내 볼륨을 제어합니다.

인코더가 믹서 섹션 내 믹서 팬을 제어합니다.

FL Studio의 EQ를 제어할 때 인코더가 다음 이퀄라이저 제어 옵션을 매핑합니다:

Shift를 누른 상태에서 Plugin 패드를 눌러 리모트 컨트롤 모드를 선택합니다.

Bitwig Studio에서는 세 가지 유형의 리모트 컨트롤을 제어할 수 있습니다:

Shift를 누른 상태에서 Plugin 패드를 누르면 이들 사이를 순환합니다.

페이지가 두 개 이상 있는 경우, 인코더 오른쪽의 위 또는 아래 버튼을 눌러 페이지 간 전환할 수 있습니다.

Shift를 누른 상태에서 Mixer 패드를 눌러 믹서 모드를 선택합니다.

이 인코더들은 현재 선택된 트랙 뱅크의 볼륨 또는 패닝을 제어합니다.

인코더 오른쪽의 위 또는 아래 버튼을 눌러 볼륨과 패닝 간 전환할 수 있습니다. 또는 Shift를 누른 상태에서 Mixer 패드를 누르면 두 옵션 사이를 전환할 수 있습니다.

Shift를 누른 상태에서 Sends를 눌러 센드 모드를 선택합니다.

이 인코더들은 현재 선택된 8개 트랙 뱅크의 이펙트 센드를 제어합니다.

페이지가 두 개 이상 있는 경우, 인코더 오른쪽의 위 또는 아래 버튼을 눌러 페이지 간 전환할 수 있습니다.

Shift를 누른 상태에서 Transport 패드를 눌러 트랜스포트 모드를 선택합니다.

이 인코더들은 다양한 트랜스포트 기능을 제어합니다:

시퀀서 모드를 사용하면 Bitwig Studio의 클립 런처에 존재하는 클립을 생성하고 편집할 수 있습니다. 대시보드 > 설정 > 동작에서 클립 런처에서 클립을 선택할 때… 트랙 선택 옵션을 활성화하는 것을 권장합니다.

이제 키보드로 MIDI/인스트루먼트 트랙을 믹서를 제어할 수도 있습니다.
