Launch Control 3 프로그래머용 DAW 모드

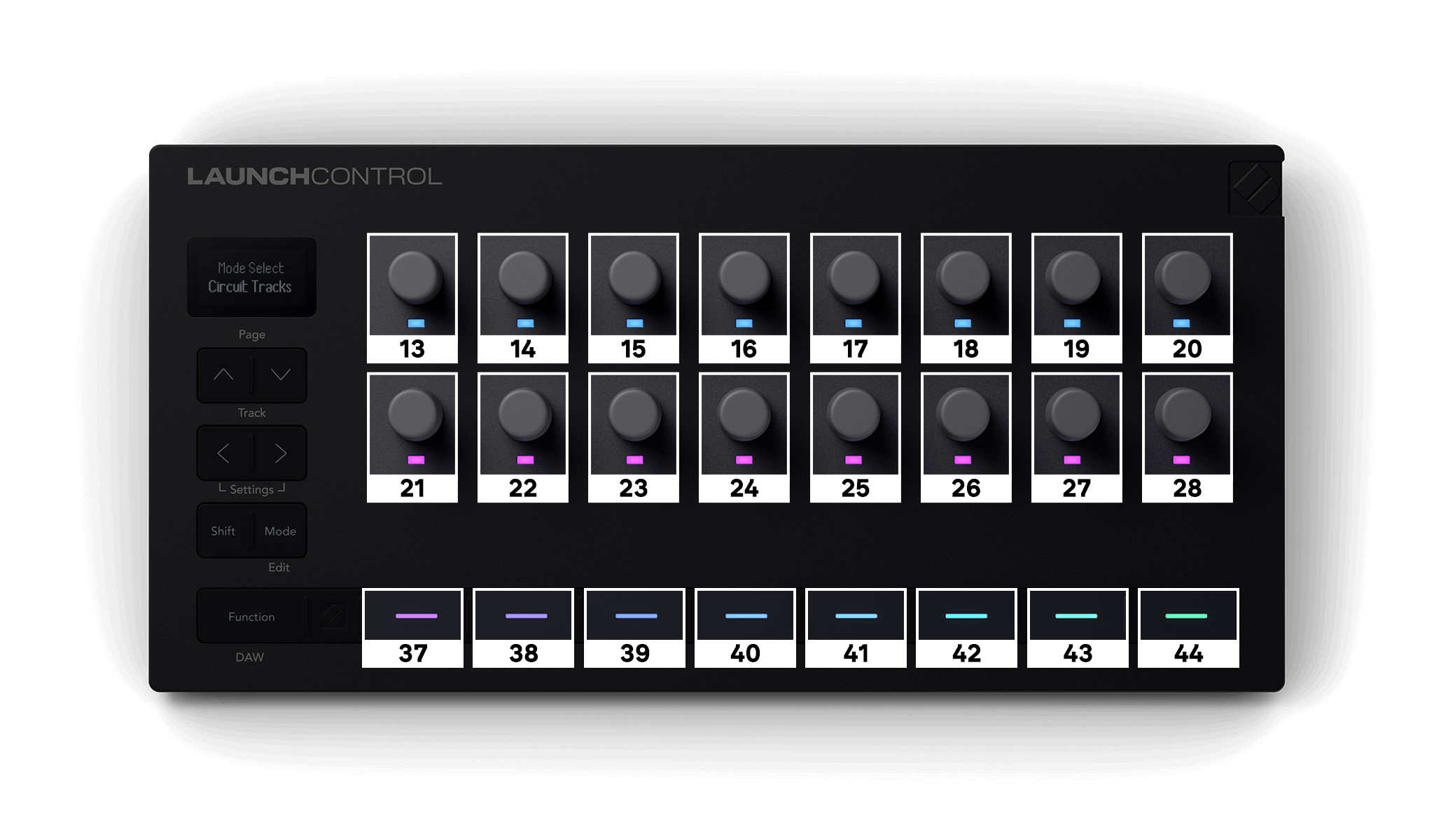

DAW 모드에서는 독립 실행형(MIDI) 모드와 달리, 퍼포먼스 기능(예: 사용자 지정 모드)에 속하지 않는 모든 버튼과 표면 요소에 접근할 수 있으며, 이러한 요소들은 DAW 입/출력(USB) 인터페이스를 통해서만 보고됩니다. 컨트롤은 다음과 같이 컨트롤 변경 이벤트에 매핑됩니다.

소수 값

16진수 값

인코더 모든 버튼은 16번 채널로 출력됩니다. 단, Shift 키는 예외적으로 7번 채널로 출력되는데, 이는 Shift 키와 연결되어 있기 때문입니다. 기능 제어.

나열된 제어 변경 인덱스는 해당 LED에 색상을 전송하는 데에도 사용됩니다. 자세한 내용은 다음을 참조하십시오. 표면에 색을 입히다.

DAW 모드에 진입하면 다음과 같은 추가 모드를 사용할 수 있습니다.

표면 모드는 MIDI 이벤트를 통해 제어할 수 있으며, 해당 이벤트는 다시 보고됩니다. Launch Control 3 사용자 활동으로 인해 모드가 변경될 때마다 이러한 메시지가 발생합니다. DAW는 선택된 모드에 따라 의도한 대로 서피스를 설정하고 사용할 때 이러한 메시지를 따라야 하므로 이러한 메시지를 캡처하는 것이 중요합니다.

모드 변경은 다음 MIDI 이벤트를 통해 보고되거나 변경될 수 있습니다.

모드는 다음 값에 매핑됩니다.

기본적으로 인코더는 절대 모드로 작동하며 위에서 설명한 대로 표준 CC 값을 제공합니다. DAW에서 위치 정보를 보내면 인코더는 자동으로 해당 정보를 인식합니다.

각 행은 독립적으로 상대 모드로 전환할 수 있습니다.

Hex:    B6h <RowID> <7Fh:On/00h:Off>

Dec:    182 <RowID> <127:On/0:Off>

상대 모드에서 피벗 값은 40h(64)(움직임 없음)입니다. 피벗 지점 위의 값은 시계 방향 움직임을 나타냅니다. 피벗 지점 아래의 값은 반시계 방향 움직임을 나타냅니다. 예를 들어, 41h(65)는 시계 방향으로 1단계에 해당하고 3Fh(63)는 반시계 방향으로 1단계에 해당합니다.

상대 모드일 때, 각 인코더 행에 대해 CC 번호가 40h(64)씩 증가합니다.

1행: 4Dh(77) - 54h(84)

2번째 줄: 55코(85) - 5코(92)

Hex:    B6h 47h <7Fh:On/00h:Off>

Dec:    182 71 <127:On/0:Off>

연속 제어 터치 이벤트가 활성화된 경우, 터치 켜짐은 채널 15에서 값 127의 제어 변경 이벤트로 전송되고, 터치 꺼짐은 채널 15에서 값 0의 제어 변경 이벤트로 전송됩니다.

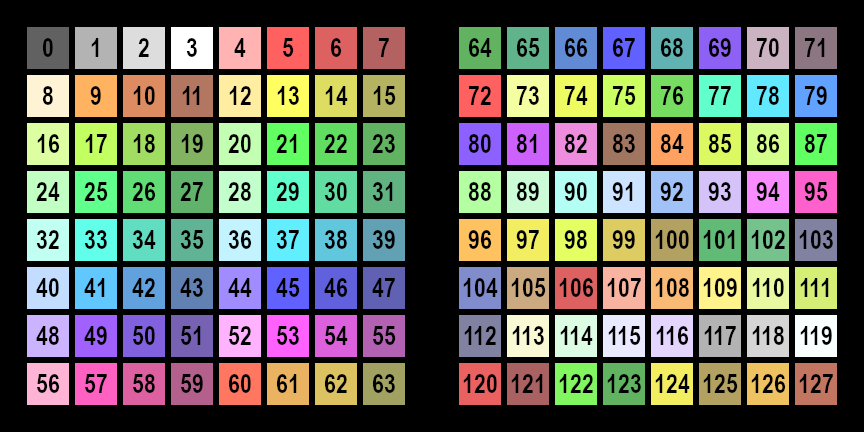

MIDI 노트 또는 컨트롤 변경으로 색상을 제공할 때 색상은 다음 표 (십진수) 에 따라 선택됩니다.

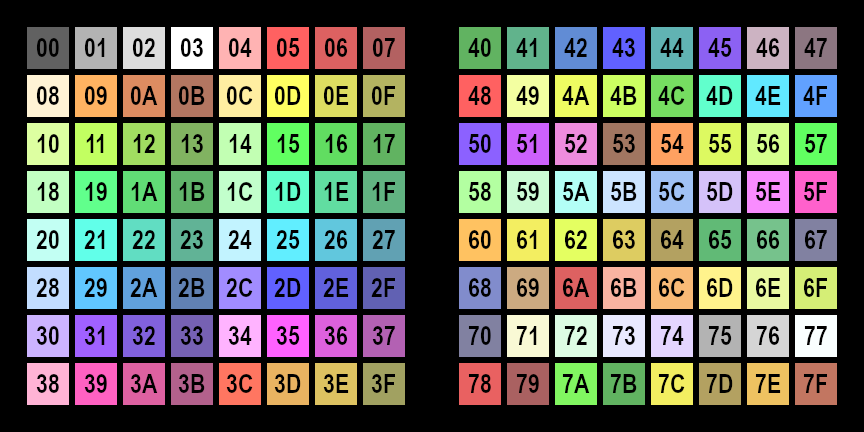

16진수 인덱싱이 있는 동일한 테이블:

버튼과 인코더 LED는 다음 SysEx를 사용하여 사용자 지정 색상으로 설정할 수도 있습니다.

Hex:    F0h 00h 20h 29h 02h 16h 01h 53h <control index> <R> <G> <B> F7h

Dec:    240 0   32  41  2   22  1   83  <control index> <R> <G> <B> 247

엔코더 LED는 엔코더가 절대 모드 또는 상대 모드에 있을 때 절대 모드 제어 인덱스를 사용하여 제어할 수 있습니다.

Hex:    F0h 00h 20h 29h 02h 16h 04h <target> <config> F7h

Dec:    240 0   32  41  2   22  4   <target> <config> 247

특정 대상에 대한 디스플레이 구성이 완료되면 해당 디스플레이를 작동시킬 수 있습니다.

디스플레이 설정이 완료되면 다음 메시지를 사용하여 텍스트 필드를 채울 수 있습니다.

Hex:    F0h 00h 20h 29h 02h 16h 06h <target> <field> <text…> F7h

Dec:    240 0   32  41  2   22  6   <target> <field> <text…> 247

텍스트는 20h(32) – 7Eh(126) 범위의 표준 ASCII 문자 매핑을 사용하며, 추가적인 비ASCII 문자를 제공하기 위해 재할당된 아래 제어 코드가 추가됩니다.

다른 제어 문자는 향후 동작이 변경될 수 있으므로 사용해서는 안 됩니다.

화면에는 비트맵 이미지를 전송하여 사용자 지정 그래픽을 표시할 수도 있습니다.

Hex:    F0h 00h 20h 29h 02h 16h 09h <target> <bitmap_data> 7Fh

Dec:    240 0   32  41  2   22  9   <target> <bitmap_data> 127

<대상>은 고정 표시(20h(32)) 또는 전역 임시 표시(21h(33))일 수 있습니다. 다른 대상에는 영향을 미치지 않습니다.

<bitmap_data>는 1216바이트로 고정되어 있으며, 각 픽셀 행에 19바이트씩 할당되어 총 64행(19 × 64 = 1216)을 차지합니다. SysEx 바이트의 7비트는 왼쪽에서 오른쪽으로 픽셀을 인코딩하며(가장 높은 비트가 가장 왼쪽 픽셀에 해당), 19바이트는 디스플레이의 128픽셀 너비를 나타냅니다(마지막 바이트의 5비트는 사용되지 않음).

성공 시, 이 메시지에 대한 응답이 있으며, 이는 유체 애니메이션 타이밍에 적합합니다 (응답을 받으면, Launch Control 3 다음 비트맵 메시지를 수락할 준비가 되었습니다.

Hex:    F0h 00h 20h 29h 02h 16h 09h 7Fh

Dec:    240 0   32  41  2   22  9   127

디스플레이는 명시적으로 취소하거나(디스플레이 구성 SysEx 또는 MIDI 이벤트 사용) 일반 디스플레이를 트리거하여 취소할 수 있습니다(일반 디스플레이의 매개변수는 비트맵이 표시되는 동안 유지됩니다).
