다음 몇 페이지에서는 Launch Control XL 3의 제어 옵션 기능을 설명합니다. DAW 연동에 관한 내용은 Launch Control XL 3로 사용자 DAW 제어하기를 참고하고, DAW 외 응용프로그램에서 Launch Control XL 3를 사용하는 방법은 DAW 외부에서 Launch Control XL 3 사용하기를 참고하세요.
-

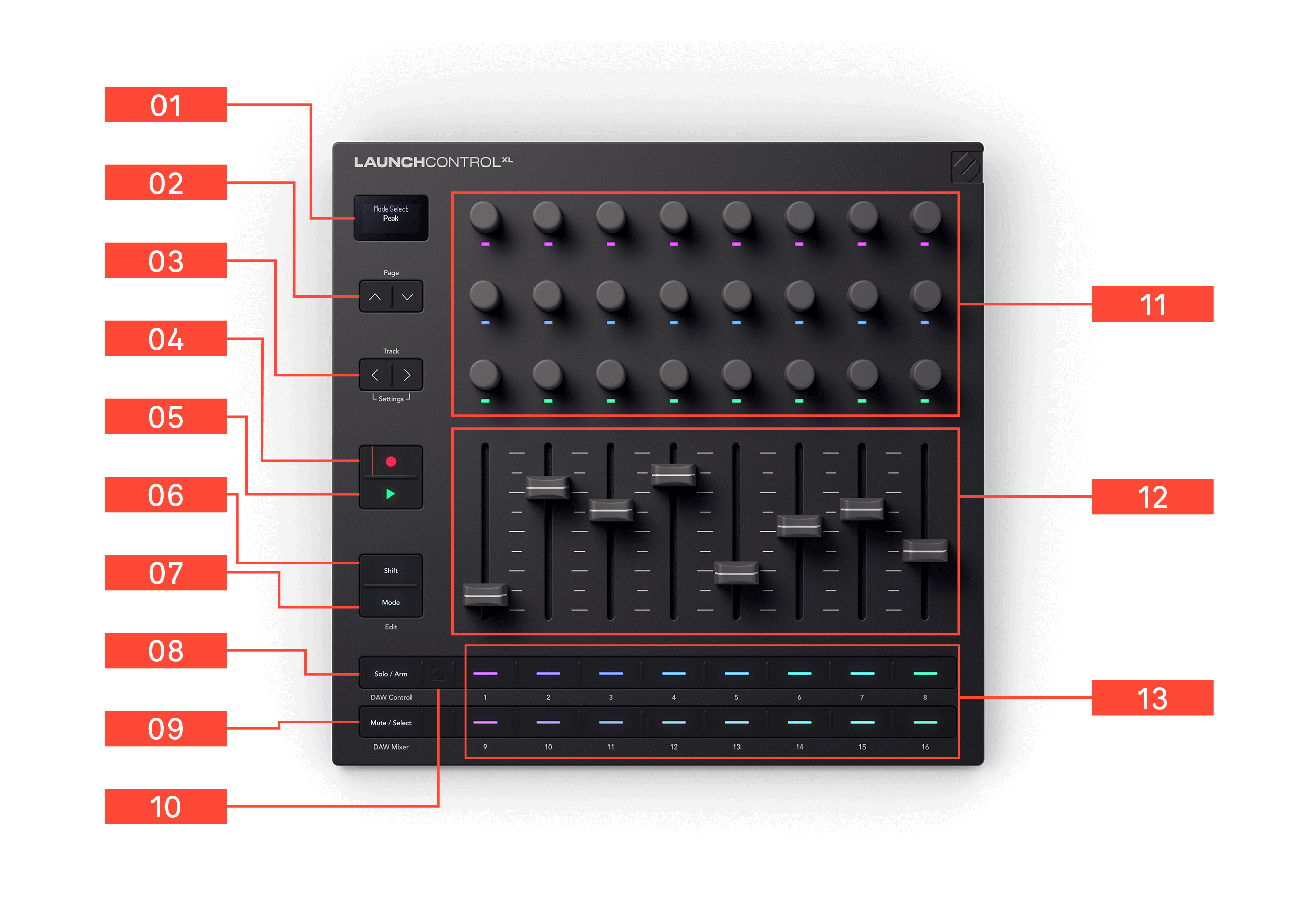

화면 - 복잡하지 않은 방식으로 중요한 정보를 표시합니다.
-
페이지 버튼 - Launch Control XL 3의 다양한 부분을 탐색하는 데 사용되며, 사용 가능할 때 버튼에 불이 켜집니다.
-
트랙 버튼 - 사용자의 DAW에서 트랙 사이를 이동합니다.
설정을 접근하려면 사용자 정의 모드로 이동 후 트랙 < > 버튼 두 개를 동시에 300밀리초 동안 길게 누르세요.
-
녹음 버튼 ⏺ - 사용자 DAW 내 녹음 켜짐/꺼짐을 토글합니다.
-
재생 ▶ 버튼 - 사용자 DAW의 재생 버튼 활동을 제어 및 반영합니다.
-
시프트(Shift) 버튼 - Shift 기능과 미리 보기 제어에 접근할 수 있으며, 값을 변경하지 않고도 사용할 수 있습니다. ( 시프트 버튼을 누른 상태에서 제어 옵션을 이동).
모드 버튼 - Launch Control XL 3가 제어 중인 사항들, DAW Mixer, DAW 제어, 또는 사용자 정의 모드 중에서 선택할 수 있습니다.
-
모드 버튼 - Launch Control XL 3가 제어 중인 사항들, DAW Mixer, DAW 제어, 또는 사용자 정의 모드 중에서 선택할 수 있습니다.
시프트와 모드 버튼을 길게 누르면 모드 설정 편집 메뉴로 들어갑니다.
-
Novation 버튼 - 해당 사항 없음.
-
인코더 - 지정 가능한 인코더 제어 옵션
-
페이더 - 지정 가능한 페이더 제어 옵션.
-
버튼 1 - 16 - DAW 모드 내 솔로 / 암 또는 음소거 / 선택 버튼, 또는 사용자 정의 모드 내 지정 가능한 버튼 제어 옵션들.
페이지 위/아래 버튼은 화면 아래에 위치한 가로 방향의 첫 번째 버튼 쌍으로, Launch Control XL 3의 왼쪽에 있습니다.
이 버튼은 사용 가능할 때 불이 켜지며, Launch Control XL 3의 여러 영역을 탐색하는 데 사용할 수 있습니다. 예를 들어, 첫 페이지 또는 마지막 페이지에 있을 때는 두 버튼 중 하나에만 불이 켜집니다.
두 버튼 중 하나를 누르면 화면에 변경 사항이 표시됩니다.
트랙 <> 왼쪽 및 트랙 오른쪽 버튼은 화면 아래 두 번째 가로 방향의 버튼 쌍으로, Launch Control XL 3의 왼쪽에 위치해 있습니다.
이 버튼은 사용 가능할 때 불이 켜지며, Launch Control XL 3의 여러 영역을 탐색하는 데 사용할 수 있습니다. 예를 들어, 첫 페이지 또는 마지막 페이지에 있을 때는 두 버튼 중 하나에만 불이 켜집니다.
두 버튼 중 하나를 누르면 화면에 변경 사항이 표시됩니다.
설정을 접근하려면 트랙 <> 버튼 두 개를 동시에 300밀리초 동안 길게 누르세요.
참고
설정 메뉴는 사용자 지정 모드를 사용할 때만 접근할 수 있습니다. 두 DAW 모드 모두에서 버튼은 트랙 탐색을 제어합니다.
자세한 내용은 Launch Control XL 3의 설정 페이지을 방문하세요.
DAW 모드에서 녹음 ⏺ 버튼은 사용자 DAW 내 녹음 켜짐/꺼짐을 반영합니다.
녹음 버튼 ⏺은 화면 아래 세 번째 버튼 쌍의 윗부분에 위치해 있습니다.
자세한 내용은 Launch Control XL 3로 사용자 DAW 제어하기을 참조하세요.
DAW 모드에서 재생 ▶ 버튼은 사용자 DAW 내 재생 버튼의 활동을 반영합니다.
재생 ▶ 버튼은 화면 아래 세 번째 버튼 쌍의 아래쪽에 위치해 있습니다.
자세한 내용은 Launch Control XL 3로 사용자 DAW 제어하기을 참조하세요.
시프트 버튼으로 다양한 버튼들의 보조 기능에 접근할 수 있습니다. 시프트 를 누른 상태에서 보조 시프트 기능이 있는 버튼을 누르세요.
시프트 버튼은 네 번째 버튼 쌍의 윗부분에 위치해 있습니다.
시프트 버튼을 사용해 제어 옵션을 미리 보기할 수 있습니다. 시프트를 누른 상태에서 제어 옵션을 움직이면 화면에 해당 값이 변경 없이 표시됩니다. 또한 시프트 버튼을 두 번 누르면 고정할 수 있습니다.
작은 정보
시프트를 누르고 있으면 시프트 기능을 사용할 수 있는 모든 버튼에 불이 켜집니다.
모드 를 통해 Launch Control XL 3의 모드를 선택할 수 있습니다. 모드 는 모든 제어 옵션의 기능을 정의합니다.
Launch Control XL 3에는 두 가지 DAW 모드( DAW 제어 및 DAW Mixer ), 정의 모드 15개, 그리고 디폴트 모드 1개(슬롯 16)가 있습니다.
-
DAW 모드는 Launch Control XL 3를 사용자 DAW의 프리셋 매핑에 연결합니다. 자세한 내용은 Launch Control XL 3로 사용자 DAW 제어하기을 참고하세요.
-
사용자 지정 모드에서 제어 옵션을 편집할 수 있습니다. 자세한 내용은 사용자 지정 모드 를 참고하세요.
모드를 선택하려면:
-

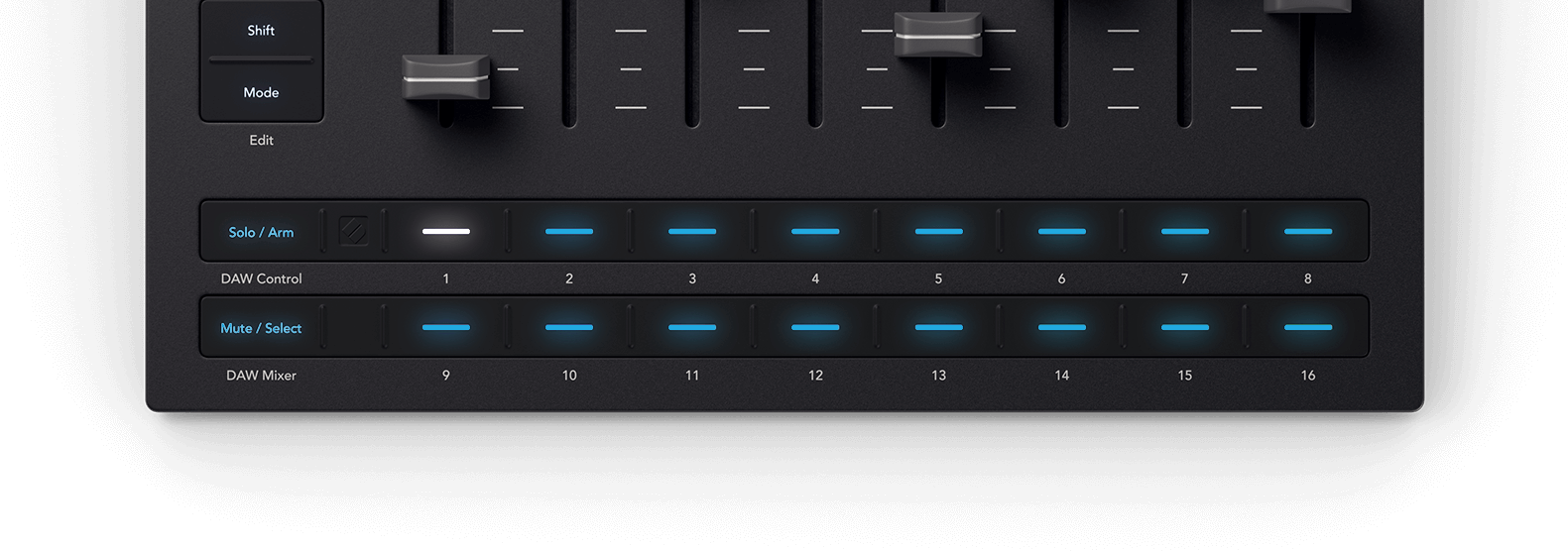

모드 버튼을 눌러 모드 선택 화면으로 들어가세요.
16 버튼이 불이 켜지고, 현재 선택된 모드는 흰색으로, 나머지 버튼들은 파란색으로 표시됩니다.
-
파란색 버튼을 눌러 모드를 변경하세요. 화면에는 선택된 모드의 이름이 표시되고, 사용자 지정 모드의 경우 현재 스냅샷(기록된 값들의 집합, 자세한 내용은
모드 는 토글 버튼으로, 한 번 누르면 활성화 상태를 유지합니다. 버튼을 여러 번 눌러 모드를 전환할 수 있으며, 다른 제어 옵션들은 실시간으로 업데이트됩니다. 이를 통해 인코더와 페이더 제어 사이를 빠르게 전환할 수 있습니다.
-
모드 버튼을 다시 누르면 모드 선택이 종료됩니다.
모드 버튼을 잠시 사용하세요
당신은 잡을 수 있습니다 방법 이 버튼을 누르면 일시적으로 모드 선택에 접근할 수 있습니다. 버튼을 누르고 있는 동안 모드를 변경하고 조작 설정을 조정할 수 있습니다. 버튼에서 손을 떼면 모드 선택이 해제됩니다. 방법 버튼을 누르면 마지막으로 누른 버튼으로 모드가 변경됩니다.
시프트를 누른 상태에서 모드 버튼을 눌러 모드 설정 메뉴를 통해 사용자 정의 모드의 편집 메뉴에 접근하세요. Launch Control XL 3의 각 사용자 정의 모드에는 해당 모드와 MIDI 포트 간 상호 작동 방식을 구성하는 모드 설정 메뉴가 별도로 있습니다.
시프트 를 누른 상태에서 모드 ( 편집 ) 버튼을 눌러 사용자 지정 모드 설정 메뉴에 들어가세요.
사용자 지정 모드 설정 편집 메뉴에서 나가려면 모드 버튼을 누르세요.
-
설정을 찾으려면 페이지 ▲▼ 버튼을 눌러 위아래로 이동하세요.
-
설정을 조정하려면 트랙 <> 버튼을 사용하세요.
사용자 정의 모드별로 다음 설정을 변경할 수 있습니다. 현재 편집 중인 사용자 정의 모드의 버튼에 흰색 불이 켜집니다. 사용자 정의 모드 버튼을 눌러 편집할 모드를 변경할 수 있습니다.
|
설정 |
값 범위 |
설명 |
기본 값 |
|---|---|---|---|
|
병합 |
켜짐 꺼짐 |
~에 입력되는 MIDI 데이터를 표면에서 생성된 MIDI(컨트롤을 움직일 때)와 병합할 수 있도록 합니다. Launch Control XL 3) 해당 사용자 지정 모드의 MIDI 출력으로 전송됩니다. |
~에 |
|
병합 필터 |
꺼짐 1장 - 16장 |
해당 사용자 지정 모드에 대해 표면에서 생성된 MIDI와 병합할 MIDI 입력 채널을 설정합니다. 끄다 모든 수신 MIDI 입력 채널이 해당 사용자 지정 모드의 표면 생성 이벤트와 병합되도록 합니다. |
끄다 |
|
Ch 병합 |
입력값으로 1장 - 16장 |
사용자 정의 모드 MIDI 데이터와 수신 MIDI 데이터가 출력될 MIDI 채널을 설정합니다. 입력값으로 입력되는 MIDI 데이터의 채널을 변경하지 않습니다. |
입력값으로 |
|
출력 포트 |
USB DIN 1 DIN 2 전체 |
사용자 지정 모드가 MIDI 데이터를 전송하는 포트를 설정합니다. 전체(All) 는 MIDI 데이터를 USB와 두 개의 DIN 포트 모두로 전송합니다. 병합 기능이 켜져 있으면 MIDI 데이터는 다음과 같습니다. ~ 안에 해당 포트 정보는 선택하신 발신 포트로도 전송됩니다. |
전체(All) |
중요
MIDI Thru 설정은 다음과 같습니다. 설정 메뉴는 사용자 지정 모드 설정보다 우선순위가 높습니다.
설정 메뉴에서 MIDI Thru를 활성화하면 MIDI 데이터가 MIDI 포트로 전달됩니다. ~ 안에 포트가 MIDI로 전송됩니다. 출구 2/통과 사용자 지정 모드 설정과 관계없이.
활성화된 사용자 지정 모드가 DIN 2 또는 전체 출력으로 설정되어 있고 MIDI Thru가 활성화된 경우, 사용자 지정 모드의 데이터는 병합되지 않고 DIN 2 출력으로 전송되지 않습니다.

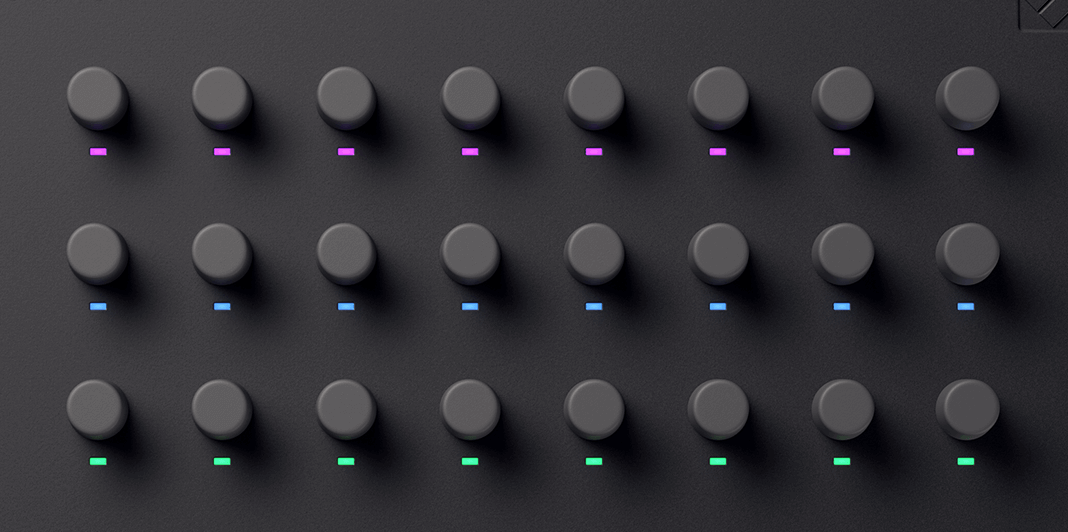

Launch Control XL 3에는 LED가 있는 24로터리 인코더가 8개씩 배열되어 있으며, 모드에 따라 LED에 다른 색 불이 켜집니다.
제어 옵션을 움직이면 화면에 이름과 값이 표시됩니다. 제어 사항을 변경하지 않고 미리 보기 하려면 시프트 를 누른 상태에서 해당 제어 옵션을 움직이세요.
인코더는 DAW에 따라 다르게 작동하는 여러 모드를 갖추고 있으며, 사용자 지정 모드에서 직접 설정할 수도 있습니다.
DAW 모드 에서 인코더는 두 가지 영역으로 나뉩니다:
-
1행과 2행은 DAW의 한 요소(예: 플러그인 또는 전송)를 제어합니다.
-
3행은 다른 요소(예: 트랜스포트 또는 팬)를 제어합니다.
자세히 알아보려면 다음을 참고하세요:
작은 정보
로터리 인코터는 계속해서 회전하는 무한 회전 노브로, 모드나 트랙을 전환할 때 설정 값이 갑자기 변경되는 것을 방지합니다. 이를 통해 Launch Control XL 3가 항상 사용자 DAW나 다른 장치와 동기화되어 유지됩니다.

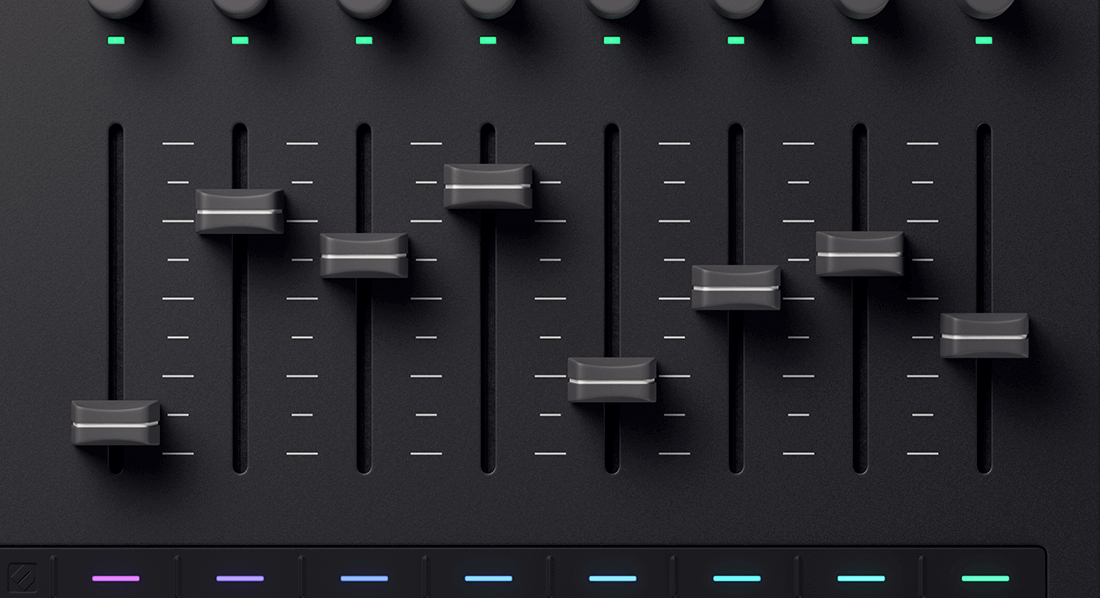

Launch Control XL 3에는 8개의 페이더가 있습니다. 이 페이더를 사용하여 사용자 DAW의 믹서 레벨을 조절하거나, 하드웨어나 플러그인 같은 다른 장치를 제어하는 사용자 정의 MIDI 메시지를 전송할 수 있습니다.
제어 옵션을 움직이면 화면에 이름과 값이 표시됩니다. 제어 사항을 변경하지 않고 미리 보기 하려면 시프트 를 누른 상태에서 해당 제어 옵션을 움직이세요.
Launch Control XL 3의 페이더
자세히 알아보려면 다음을 참고하세요:
모드를 변경하면 페이더가 새로운 파라미터와 일치하지 않을 수 있습니다. 페이더를 움직일 때 값이 갑자기 변하는 것을 방지하려면 설정 메뉴에서 페이더 픽업 기능을 활성화하세요.
-
픽업(Pickup)을 선택하면, 페이더를 움직여도 현재 값보다 높거나 낮을 때까지 파라미터가 변경되지 않습니다.
-
점프(Jump)를 선택하면, 페이더를 움직일 때 값이 바로 변경되어 한번에 새로운 값으로 바뀝니다.

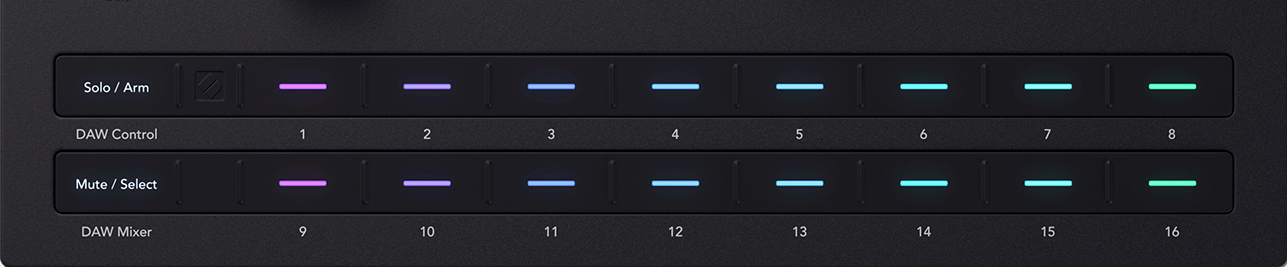

Launch Control XL 3의 상단 패널 하단에는 총 19개의 버튼이 두 줄로 배열되어 있습니다.
Launch Control XL 3가 DAW를 제어할 때, 페이더 아래의 버튼들은 솔로/암 (윗줄) 혹은 <2/음소거/선택 (아랫줄) 버튼으로 작동합니다. 가장 왼쪽 버튼들은 설정 간 전환에 사용되며, 자세한 내용은 다음 섹션을 참고하세요:
DAW를 사용하지 않을 때 16 버튼들은 MIDI 노트, CC, 프로그램 변경, NRPN, 키스트로크와 같은 사용자 정의 메시지를 전송할 수 있습니다.
자세한 정보는 Launch Control XL 3의 사용자 정의 모드 사용하기을 참고하세요.
상단 버튼 행의 왼쪽에 있는 솔로/암 버튼을 누르면 트랙 솔로와 레코드 암 제어 사이의 상단 버튼 행이 변경됩니다.
-

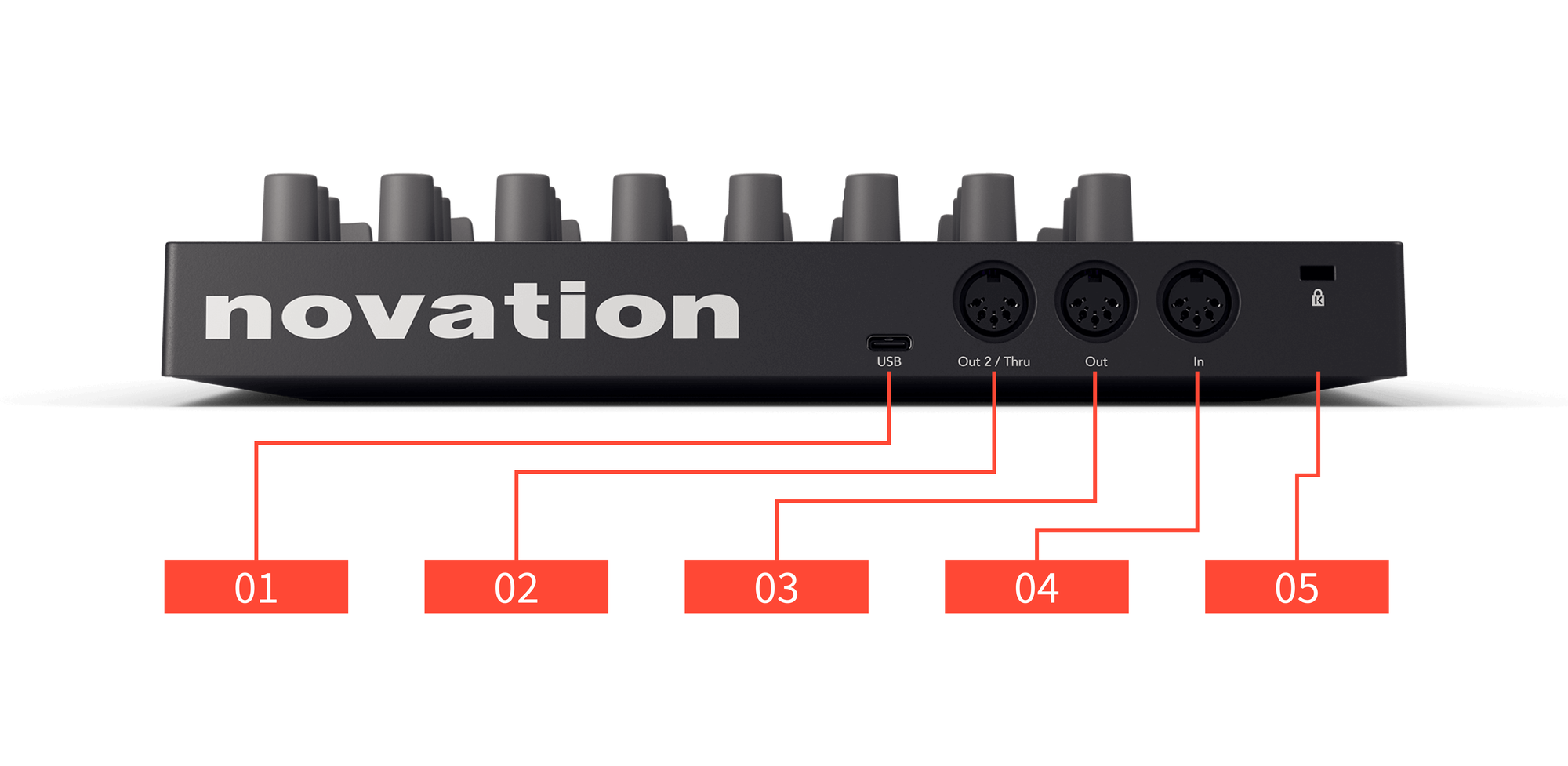

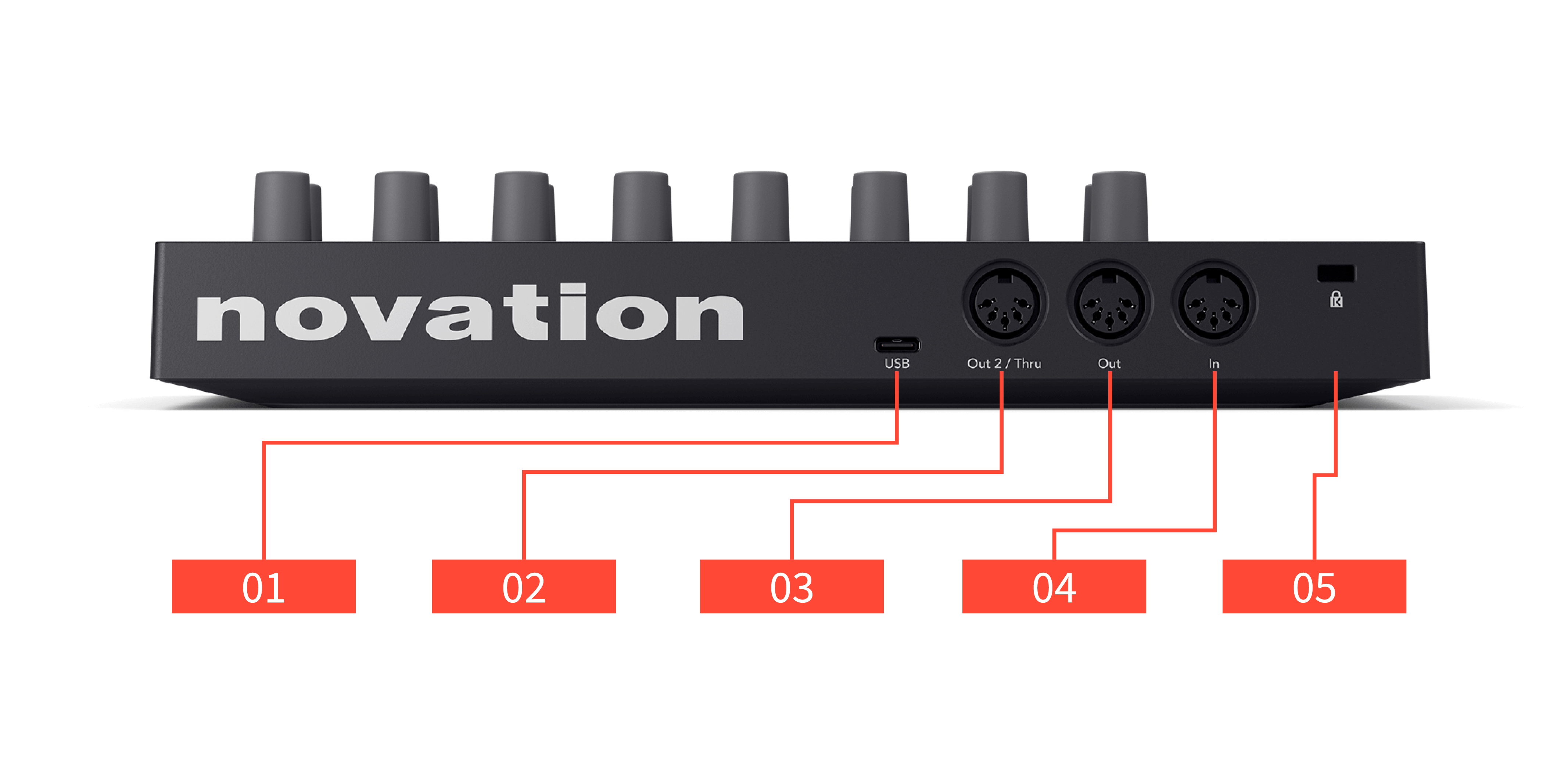

USB - USB C 유형 케이블로 포함된 케이블을 이용해 Launch Control XL 3를 컴퓨터에 연결하는 데 사용됩니다.
-

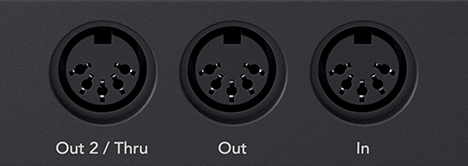

MIDI 출력2/스루 - 5핀 MIDI DIN 커넥터로, MIDI 출력 과 독립적으로 MIDI 데이터를 보내거나 MIDI 입력 신호의 복사본을 전송하는 데 사용됩니다.
-
MIDI 입력 - 외부 MIDI 하드웨어(예: MIDI 키보드)에서 MIDI 데이터를 수신하여 Launch Control XL 3에 연결하는 5핀 MIDI DIN 커넥터입니다.
-
- 켄싱턴 락, Launch Control을 보호하고 도난을 방지하기 위해 사용하세요.
MIDI 포트를 통해 하드웨어와 하이브리드 환경에서 Launch Control XL 3를 사용할 수 있습니다. 예를 들어 신디사이저나 드럼 머신, 그루브박스의 물리적 제어 옵션을 확장하는 데 활용할 수 있습니다.
5핀 MIDI DIN 입력 포트를 통해 다른 MIDI 지원 장치에서 데이터를 수신해서 Launch Control XL 3에 전송할 수 있습니다.
Launch Control XL 3를 MIDI 키보드와 함께 사용하며 여러 장치를 제어하는 경우,
자세한 정보는 섹션 DAW 외부에서 Launch Control XL 3 사용하기
MIDI 출력 포트를 통해 인코더, 페이더, 버튼에서 발생하는 MIDI 메시지를 MIDI 입력이 있는 하드웨어로 전송할 수 있습니다.
이 기능은 하드웨어(신디사이저, 드럼 머신, 그루브박스)에 추가 제어 옵션을 제공하거나, 메뉴를 일일이 탐색하지 않고도 빠르게 파라미터에 접근할 수 있어 매우 유용합니다.
자세한 정보는 섹션 DAW 외부에서 Launch Control XL 3 사용하기
MIDI 출력 2/스루 포트는 보조 MIDI 출력으로 사용하거나 MIDI 스루 포트로 설정할 수 있습니다. 이 설정은 설정 메뉴 에서 변경할 수 있습니다.
-
MIDI 출력 2 모드에서는 포트가 MIDI 출력과 동일하게 작동하며, 제어 옵션들로부터의 MIDI 메시지를 MIDI 입력이 있는 하드웨어로 전송할 수 있습니다.
이는 다음과 같은 경우에 유용합니다:
-
MIDI 메시지를 MIDI 출력과 독립적으로 하드웨어에 전송해야 하는 경우. 예를 들어 두 개의 사용자 정의 모드를 사용하여 두 개의 장치를 제어하는 경우. 하나의 장치는 MIDI 출력에 연결되고 다른 장치는 MIDI 출력 2에 연결됩니다.
-
-
MIDI 스루 모드에서는 포트가 Launch Control XL 3의 MIDI 입력 DIN 포트로 수신되는 모든 MIDI 메시지의 복사본을 전달하는 방식으로 작동합니다.
이는 다음과 같은 경우에 유용합니다:
-
Launch Control XL 3가 더 큰 MIDI 체인의 일부이고, 장치(예: 키보드)에서 두 개의 장치로 MIDI 메시지를 전송해야 하는 경우, 하나는 Launch Control XL 3에 의해 제어되고 다른 하나는 Launch Control XL 3를 통해 키보드에 의해 제어됩니다. 예를 들어, 키보드에서 두 개의 장치로, 하나는 MIDI 출력 포트에 연결된 Launch Control XL 3에 의해 제어되고, 다른 하나는 Launch Control 3의 MIDI 스루 포트를 통해 키보드에 의해 제어됩니다.
-
자세한 내용은 DAW 외부에서 Launch Control XL 3 사용하기을 참고하세요.
Launch Control XL 3에는 USB 2.0 C-유형 포트가 있습니다. 이를 통해 Launch Control XL 3를 컴퓨터나 USB MIDI 호스트에 연결할 수 있습니다.
USB 포트의 주요 목적은 다음과 같습니다:
-
컴퓨터에 연결되어 있을 때나 독립형 모드에서도 Launch Control XL 3에 전원을 공급합니다.
-
MIDI 데이터를 사용자 DAW나 MIDI 애플리케이션으로, 또는 USB MIDI 호스트를 통해 전송 및 수신합니다.
-
Components를 통해 Launch Control XL 3를 위한 펌웨어 업데이트를 설치하거나 사용자 정의 모드를 관리합니다.
당신의 Launch Control XL 3 이 제품은 MIDI 인터페이스 역할을 하며 두 개의 DIN MIDI 출력을 통해 컴퓨터(예: 시퀀서 및 DAW)에서 외부 하드웨어로 MIDI 데이터를 전송할 수 있습니다.
컴퓨터의 USB MIDI 장치는 각 MIDI DIN 포트를 개별적으로 표시하므로 각 포트로 MIDI 메시지를 보낼 수 있습니다.
중요
Out 2/Thru 포트는 Thru 설정에 따라 작동합니다. 설정 메뉴에서 MIDI Thru가 켜져 있으면 DIN Out 2로 전송된 데이터는 출력되지 않습니다.
사용자 지정 모드 설정은 MIDI 데이터에 영향을 미치지 않습니다. 사용자 지정 모드를 DIN 포트로 출력하도록 설정하고 동일한 포트로 USB 데이터를 전송하는 경우, Launch Control XL 3 데이터를 병합합니다.
