소개 Bass Station II

업데이트 시간

구매해주셔서 감사합니다 Bass Station II, AFX 스테이션 또는 Bass Station II Swifty Edition 디지털 제어 아날로그 신시사이저. 1990년대의 클래식 Novation Bass Station 신시사이저를 기반으로, 전통적인 아날로그 파형 생성 및 처리 기술과 디지털 제어의 강력하고 유연한 기능을 결합했으며, 21세기에 적합한 다양한 효과와 프리셋을 제공합니다.

이 사용자 가이드는 모든 에디션에 적용됩니다. Bass Station II. 우리는 원본을 사용했습니다 Bass Station II 그래픽 전반에 걸쳐. AFX Station을 사용하거나 Bass Station II Swifty Edition의 경우 상단 패널에서 지난 몇 년 동안 추가한 다양한 펌웨어 업그레이드와 관련된 자세한 정보를 볼 수 있습니다.

참고

Bass Station II 넓은 동적 범위의 오디오를 생성할 수 있으며, 그 극단적인 범위는 라우드스피커나 다른 구성 요소, 그리고 청력에 손상을 줄 수 있습니다!


참고

이 사용자 가이드를 PDF 형식으로 다운로드하려면 다음으로 이동하세요: downloads.focusrite.com .

이것은 버전 5.0 의 Bass Station II 사용자 가이드.

주요 특징

  • 클래식 아날로그 파형 생성

  • 2개의 다중 파형 발진기와 별도의 하위 발진기

  • 아날로그 신호 경로 - 필터, 엔벨로프, 변조

  • 전통적인 "단일 기능" 스타일 회전식 컨트롤

  • 가변 경사를 갖춘 LP/BP/HP 필터

  • 분리형 듀얼 LFO 섹션

  • 링 변조기(입력: Osc 1 및 2)

  • 다양한 패턴을 갖춘 다재다능한 32단계 아르페지에이터

  • 4개의 메모리를 갖춘 32단계 시퀀서

  • 전용 시간 제어 기능이 있는 포르타멘토

  • 64개의 새로운 킬러 패치가 미리 로드됨

  • 64개의 추가 사용자 패치를 위한 메모리

  • 피치 및 모드 휠

  • 애프터터치 기능이 있는 25노트 벨로시티 감지 키보드

  • -5/+4 옥타브 키보드 이동

  • 키 전치 함수

  • 온키 기능 - 키보드를 사용하여 비연주 사운드 매개변수 조정

  • MIDI 입력 및 출력

  • 패치 선택, 매개변수 조정, 옥타브 설정 등을 위한 LED 디스플레이

  • 외부 DC 입력(공급된 AC PSU용)

  • 클래스 호환 USB 포트(드라이버 필요 없음), 대체 DC 전원, 패치 덤프 및 MIDI용

  • 믹서 섹션에 대한 외부 오디오 입력

  • 헤드폰 출력

  • 서스테인 페달 소켓

  • 켄싱턴 보안 슬롯

이 매뉴얼에 관하여

저희는 이 설명서를 모든 유형의 사용자에게 최대한 도움이 되도록 만들려고 노력했습니다. 이는 필연적으로 경험이 많은 사용자는 특정 부분을 건너뛰고 싶어할 것이고, 상대적으로 초보자는 기본 사항을 완전히 익힐 때까지 특정 부분을 피하고 싶어할 것임을 의미합니다.

하지만 이 매뉴얼을 계속 읽기 전에 알아두면 유용한 몇 가지 일반적인 사항이 있습니다. 본문에는 몇 가지 그래픽 규칙을 적용했으며, 모든 유형의 사용자가 필요한 정보를 빠르게 찾고 정보를 탐색하는 데 도움이 되기를 바랍니다.

약어, 규칙 등

상단 패널 컨트롤이나 후면 패널 커넥터가 언급되는 경우 다음과 같은 번호를 사용했습니다. 1.png 상단 패널 다이어그램을 교차 참조하려면 다음과 같이 하십시오. 109.png 후면 패널 다이어그램을 교차 참조하세요.

우리는 사용했습니다 굵은 글씨 (또는 굵은 텍스트) 상단 패널 컨트롤이나 후면 패널 커넥터의 이름을 지정하려면 다음과 같이 정확히 동일한 이름을 사용하는 것이 중요합니다. Bass Station II 그 자체.

팁

작은 정보

이 가이드는 말 그대로 Impulse를 원하는 대로 설정하기 위한 간단한 팁을 제공합니다. 논의되는 주제와 관련된 유용한 정보를 제공하여 Impulse를 원하는 대로 쉽게 설정할 수 있도록 도와줍니다. 반드시 따라야 하는 것은 아니지만, 일반적으로는 훨씬 수월하게 작업할 수 있도록 도와줍니다.

참고

이러한 추가 사항은 고급 사용자에게는 흥미롭지만 초보자는 일반적으로 피할 수 있는 텍스트 추가 사항입니다. 이러한 추가 사항은 특정 작업 영역에 대한 설명이나 명확화를 제공하기 위한 것입니다.

상자 안에는 무엇이 들어있나요?

  • Bass Station II

  • USB A-B 케이블

  • 외부 12 V DC 메인 전원 공급 장치(PSU)

등록 중 Bass Station II

귀하의 등록 Bass Station II 선택 사항이지만, 그렇게 하면 다양한 무료 번들 소프트웨어에 액세스할 수 있고 Novation Components 독립형 소프트웨어에 액세스할 수 있습니다.

전력 요구 사항

Bass Station II 9V DC, 500mA 전원 공급 장치가 함께 제공됩니다. 동축 커넥터의 중앙 핀은 전원의 양극(+ve)입니다. Bass Station II 이 AC-DC 전원 어댑터 또는 컴퓨터에 USB로 연결하여 전원을 공급할 수 있습니다. 최상의 오디오 성능을 얻으려면 Bass Station II 제공된 어댑터를 사용하는 것이 좋습니다.

PSU에는 두 가지 버전이 있습니다. Bass Station II 해당 국가에 적합한 어댑터가 함께 제공됩니다. 일부 국가에서는 PSU에 분리형 어댑터가 함께 제공되므로 해당 국가의 AC 콘센트에 맞는 어댑터를 사용하십시오. 전원을 켤 때 Bass Station II 전원 공급 장치를 사용하는 경우, 어댑터에 필요한 전압 범위(예: 100~240VAC) 내에 해당 지역의 AC 공급 장치가 있는지 확인한 후 전원에 연결하세요.

제공된 PSU만 사용하실 것을 강력히 권장합니다. 다른 PSU를 사용하시면 보증이 무효화됩니다. Novation 제품용 전원 공급 장치를 분실하신 경우, 악기 판매점에서 구매하실 수 있습니다.

USB 포트를 통해 신시사이저에 전원을 공급하는 경우, 호스트 컴퓨터가 절전 모드로 전환되면 신시사이저가 "절전 모드"로 전환됩니다. 아무 키나 누르면 신시사이저가 다시 "켜질" 수 있지만, 컴퓨터의 전원 상태는 변경되지 않습니다.

작은 정보

노트북에 대한 설명:

전원을 공급하는 경우 Bass Station II USB 연결을 통해 연결할 경우, IT 업계에서 합의된 USB 사양에 따라 USB 포트는 5V에서 0.5A의 전류를 공급할 수 있어야 하지만, 일부 컴퓨터, 특히 노트북은 이 전류를 공급할 수 없습니다. 이러한 경우 신시사이저의 불안정한 작동이 초래될 수 있습니다. 전원을 켤 때 Bass Station II 노트북의 USB 포트에서 전원을 공급받는 경우, 내장 배터리가 아닌 AC 전원에서 전원을 공급받는 것이 좋습니다.

하드웨어 개요


  1. 애프터터치 기능이 있는 25노트(2옥타브) 벨로시티 감지 키보드.

  2. 정점 그리고 모드 휠: 피치 휠은 놓으면 중앙 위치로 돌아가도록 기계적으로 편향되어 있습니다. 휠에는 내부 조명이 있습니다.

  3. 옥타브 Shift 키 – 키보드를 옥타브 단위로 전조합니다.

  4. 바꾸어 놓다 - 키보드를 반음 단위로 전조할 수 있으며, 최대 +/- 12반음까지 가능합니다.

  5. 함수/종료 – 이것을 누르고 있으면 다음 중 하나를 사용할 수 있습니다. Bass Station II온키 기능. 이 모드에서는 다양한 "시스템 설정" 매개변수를 설정할 수 있습니다.

상단 패널

마스터 섹션:

  1. LED 디스플레이 - 패치 번호, 옥타브 이동, 매개변수 값 등 다양한 단위 데이터 항목을 표시하는 3자리 영숫자 디스플레이로, 사용 중인 다른 컨트롤에 따라 달라집니다.

  2. 조직 가치 – 이 두 개의 LED 중 하나는 매개변수 값이 패치에 저장된 값과 더 이상 일치하지 않을 때 켜집니다.

  3. 패치/값 – 64개의 팩토리 패치나 64개의 사용자 패치 중 하나를 선택할 수 있으며, 온키 기능에 대한 매개변수 값을 설정하는 데에도 사용됩니다.

  4. 구하다 – 함께 사용 반점 열쇠 16.png 수정된 패치를 사용자 메모리에 저장합니다.

  5. 용량 – 설정합니다 Bass Station II오디오 볼륨입니다.

오실레이터 섹션:

  1. 오스크 선택 스위치 – 오실레이터 섹션의 컨트롤을 오실레이터 1 또는 오실레이터 2에 할당합니다.

  2. 범위 – 선택된 오실레이터의 기본 피치 범위를 단계별로 이동합니다. 표준 콘서트 피치(A3 = 440Hz)의 경우, 8'.

  3. 파형 – 사용 가능한 발진기 파형 범위(사인파, 삼각파, 톱니파, 펄스파)를 단계별로 살펴봅니다.

  4. 조잡한 – 선택된 오실레이터의 피치를 ±1옥타브 범위로 조정합니다.

  5. 괜찮은 – ±100센트(±1반음) 범위 내에서 발진기 피치를 조정합니다.

  6. Mod Env 깊이 – 엔벨로프 2의 변조로 인해 발진기 피치가 변경되는 정도를 제어합니다. 제어는 '중앙에서 벗어남'으로 피치가 증가하거나 감소할 수 있습니다.

  7. 엘에프오 1 깊이 – LFO 1의 변조로 인해 발진기 피치가 변경되는 정도를 제어합니다.

  8. 펄스 폭 변조 소스 - 다음 경우에만 활성화됨 파형 22.png 펄스로 설정되어 있습니다. 이 스위치는 펄스 파형의 폭을 변경하는 방법을 선택합니다. 옵션은 다음과 같습니다. 엔벨로프 2에 의한 변조(모드 환경), LFO 2에 의한 변조(엘에프오 2) 또는 수동 제어 펄스 폭 제어 29.png .

  9. 펄스 폭 – 펄스 파형을 조정하는 다기능 제어; 활성화되는 경우에만 파형 22.png 펄스로 설정됩니다. 펄스 폭 소스 변조 스위치가 32.png 로 설정됩니다 수동, 제어는 펄스 폭을 직접 조정합니다. 설정된 경우 모드 환경 또는 엘에프오 2, 변조 깊이 제어 역할을 합니다. 펄스 폭은 세 가지 소스 모두에 의해 동시에, 그리고 각기 다른 양으로 변조될 수 있습니다.

  10. 동기화 1-2 – 이 LED는 Osc 1/Osc 2 Sync 기능이 활성화되면 켜집니다(온키 기능)

  11. 옥타브 – 하위 옥타브 발진기의 범위를 설정합니다. 이 발진기의 실제 피치는 OSC 1의 피치에 의해 결정되며, 사운드에 추가적인 저음 주파수(LF)를 추가합니다. -1 OSC 1보다 1옥타브 아래에 LF를 추가합니다. -2 LF를 두 옥타브 아래에 추가합니다.

  12. 하위 오실레이터 파형 – 하위 옥타브 오실레이터에는 사인파, 좁은 펄스파 또는 구형파의 세 가지 파형이 제공됩니다.

LFO 섹션:

  1. LFO 지연/속도 – LFO 섹션의 두 개의 회전식 컨트롤은 이중 기능을 가지고 있으며, 이 스위치로 기능을 설정합니다. 속도 모드에서 회전식 컨트롤은 두 개의 LFO의 주파수를 조정합니다. 지연 모드에서는 LFO의 "페이드인" 시간을 설정합니다. 속도 모드는 다음으로 변경할 수 있습니다. 동조 온키 기능 중 하나를 사용하여 모드를 변경하세요. 온키 기능 자세한 내용은.

  2. LFO 파형 – 이 버튼들은 각 LFO에 사용 가능한 파형(삼각, 톱니, 사각, 샘플 앤 홀드)을 독립적으로 전환합니다. 관련 LED는 LFO 속도와 파형을 시각적으로 표시합니다.

  3. LFO 회전 제어 - 이 두 제어는 LFO 지연/속도 스위치[23]에 의해 설정된 대로 LFO 속도 또는 지연을 조정합니다.

믹서 섹션:

  1. 오에스씨 1 – 사운드를 구성하는 오실레이터 1의 신호 비율을 조정합니다.

  2. 오에스씨 2 – 사운드를 구성하는 오실레이터 2의 신호 비율을 조정합니다.

  3. 보결 – 사운드를 구성하는 서브 옥타브 오실레이터의 비율을 조절합니다. 추가 입력 - 최대 세 개의 추가 소스가 신시사이저 출력에 기여할 수 있으며, 이 컨트롤은 각 소스의 레벨을 설정합니다. 컨트롤의 기능은 스위치로 설정됩니다. 42.png .

  4. 소음/울림/외부 – 회전 제어의 기능을 결정합니다 43.png. 설정 시 소음회전식 제어는 사운드에 추가되는 백색 잡음의 양을 설정합니다. 링으로 설정하면 링 변조기 회로의 출력 양이 추가됩니다(링 변조기 입력은 Osc 1 및 Osc 2임). 내선 위치, 후면 패널 커넥터에 연결된 외부 신호 39.png 섞일 수 있습니다.

필터 섹션:

  1. 유형 – 필터 유형을 선택하는 2위치 스위치: 권위 있는 기본 특성을 설정할 수 있는 가변 필터를 구성합니다. 모양 그리고 경사 스위치; 산 80년대 초반 아날로그 신시사이저에서 발견되는 필터 유형을 에뮬레이트한 4극 다이오드 래더 로우패스 필터를 구성합니다.

  2. 모양 – 3위치 스위치; 유형 로 설정 권위 있는, 필터 특성을 저역통과(Lo-Pass)로 설정합니다.엘피), 대역 통과 (BP) 또는 하이패스(HP).

  3. 경사 – 2위치 스위치; 유형 로 설정 권위 있는, 통과대역을 넘어서는 필터의 기울기를 설정합니다. 12데시벨 또는 24데시벨 옥타브당.

  4. 빈도 – 필터의 차단 주파수(LP 또는 HP)나 중심 주파수(BP)를 제어하는 대형 회전식 손잡이입니다.

  5. 공명 – 필터 특성에 공진(필터 주파수에서 응답 증가)을 추가합니다.

  6. 오버드라이브 – 믹서 출력에 사전 필터 왜곡을 추가합니다.

  7. Mod Env 깊이 – Mod Envelope에 의해 필터 주파수가 수정되는 정도를 제어합니다.

  8. LFO 2 깊이 – LFO 2에 의해 필터 주파수가 수정되는 정도를 제어합니다.

봉투 섹션:

  1. 환경 선택 – Envelope 페이더[40]를 할당하여 Amplitude Envelope의 매개변수를 변경합니다.앰프 환경), 변조 봉투(모드 환경), 또는 둘 다 동시에 (앰프+모드 환경).

  2. 엔벨로프 컨트롤 – 표준 ADSR 엔벨로프 매개변수를 조정하는 4개의 페이더 세트(공격, 부식, 지속시키다 그리고 풀어 주다).

  3. 트리거링 – 레가토와 포르타멘토 연주 스타일에 맞춰 엔벨로프가 작동하는 방식을 제어하는 3단계 스위치입니다.

아르페지에이터 섹션:

  1. 온/레가토 – 아르페지에이터를 켜고 끕니다. 또한 녹음된 아르페지에이터 시퀀스의 음표를 묶거나 레가토 스타일로 연주할 수 있습니다.

  2. 래치/레스트 – 아르페지에이터가 현재 패턴을 계속 재생하도록 설정합니다. 또한 아르페지에이터 시퀀스에 쉼표를 삽입할 수 있습니다. 아르페지에이터가 꺼져 있을 때, 래치/레스트 버튼을 누르면 키 홀드 기능이 활성화되어 다른 건반을 누를 때까지 건반을 계속 누르고 있는 효과를 구현합니다.

  3. 속도 – ARP 패턴 템포를 40~240 BPM 범위로 설정합니다.

  4. 율 – 미리 정의된 32개의 아르페지오 리듬 패턴 중 하나를 선택합니다. LED 디스플레이에 패턴 번호가 표시됩니다.

  5. Arp 모드 - ARP는 다양한 시퀀스에서 선택된 패턴을 구성하는 노트를 연주할 수 있습니다. Arp 모드는 시퀀스를 설정하고 ARP를 다음 시퀀스에 넣을 수도 있습니다. 기록 그리고 놀다 미리 정의된 시퀀스가 아닌 실제로 연주되는 음표에 기반한 패턴을 위한 모드입니다.

  6. 아르프 옥타브/SEQ – 4단계 회전 스위치는 ARP 패턴이 재생되는 옥타브 수를 설정합니다. 이 컨트롤은 ARP 모드가 설정된 경우 4개의 글로벌 시퀀스 중 하나를 선택합니다. 놀다 또는 기록.

포르타멘토 섹션:

  1. 글라이드 타임 – 포르타멘토 글라이드 시간을 설정합니다. 컨트롤을 시계 반대 방향으로 끝까지 돌리면 포르타멘토는 '꺼집니다'.

효과 섹션:

  1. 왜곡 – 신디사이저 출력에 추가되는 포스트 필터 왜곡의 양을 제어합니다.

  2. 오실레이터 필터 모드 - 발진기 2를 통해 필터 주파수를 직접 변조할 수 있습니다.

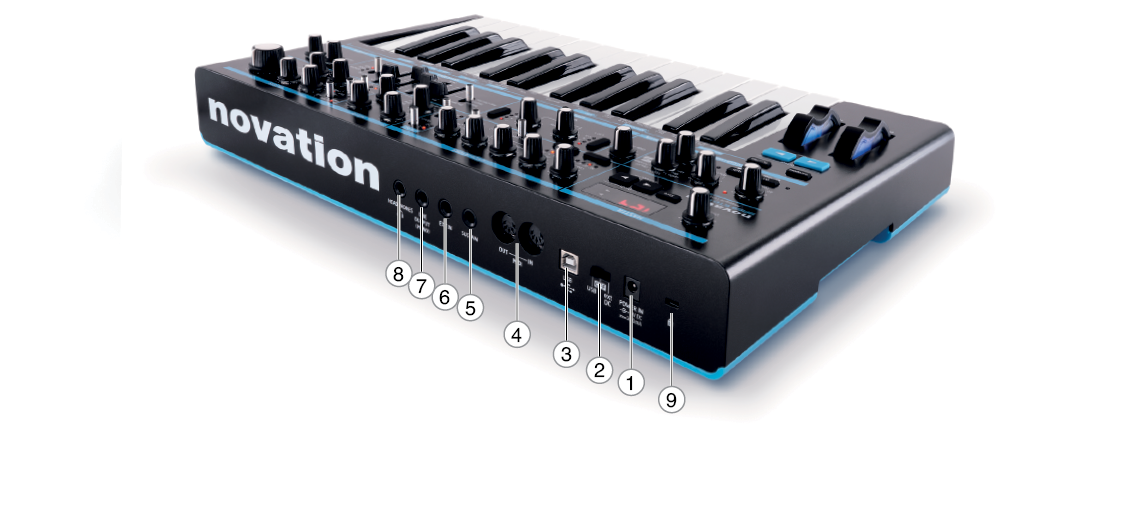

후면 패널


  1. 전원 켜기 – 전원을 공급할 때 여기에 제공된 PSU를 연결합니다. Bass Station II AC 전원으로부터.

  2. 전원 스위치 - 3위치 스위치: 중앙은 끄다, 설정 외부 DC 제공된 AC 메인 PSU를 사용하는 경우 다음으로 설정하십시오. USB 전원을 켜면 Bass Station II USB 케이블을 통해 컴퓨터에서.

  3. USB – 표준 USB 1.1 포트(2.0 호환). 제공된 케이블을 사용하여 컴퓨터의 Type A USB 포트에 연결하세요.

  4. 미디 입력 그리고 밖으로 – 연결을 위한 표준 5핀 DIN MIDI 소켓 Bass Station II 다른 MIDI 장비 하드웨어로.

  5. 지속시키다 – 서스테인 페달 연결을 위한 2극(모노) ¼인치 잭 소켓. N/O(정상 개방) 및 N/C(정상 폐쇄) 페달 유형 모두 호환됩니다. 페달이 연결된 경우 Bass Station II 전원이 켜져 있으면 부팅하는 동안 유형이 자동으로 감지됩니다(발이 페달 위에 있지 않은 경우!).

  6. 외부에서 – 외부 마이크, 악기 또는 라인 레벨 오디오 입력용 ¼인치 잭 소켓. 입력은 언밸런스드입니다. 여기에 연결된 오디오 소스는 신시사이저 사운드와 믹싱될 수 있습니다.

  7. 라인 출력 (MONO) – ¼” 잭 소켓 Bass Station II출력 신호; 녹음 시스템, 앰프 및 스피커, 오디오 믹서 등을 연결하세요. 출력은 불균형합니다.

  8. 헤드폰 – 스테레오 헤드폰용 3극 ¼” 잭 소켓(신디사이저 출력은 모노). 헤드폰 볼륨은 VOLUME 컨트롤[10]로 조절합니다.

  9. 켄싱턴 보안 슬롯 - 신스를 보호하세요.
