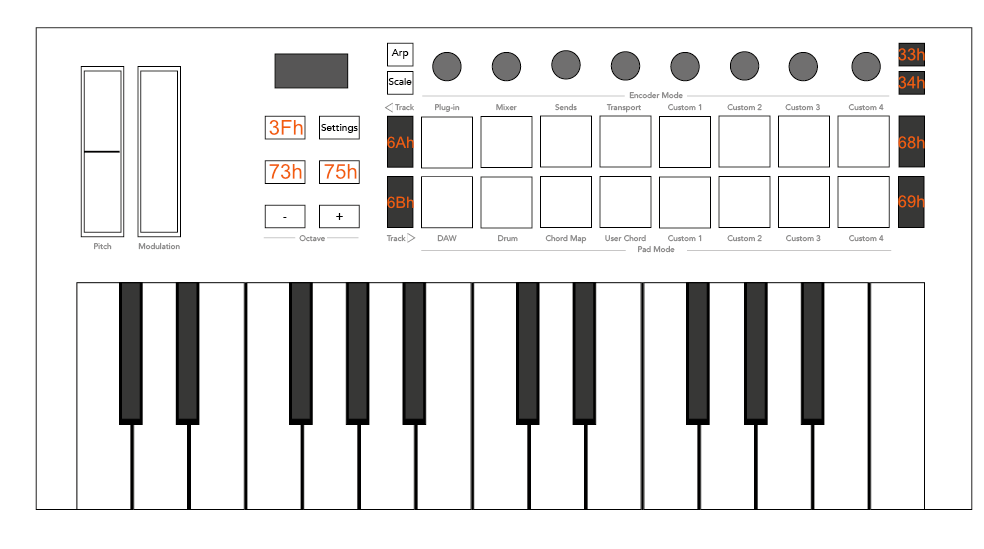

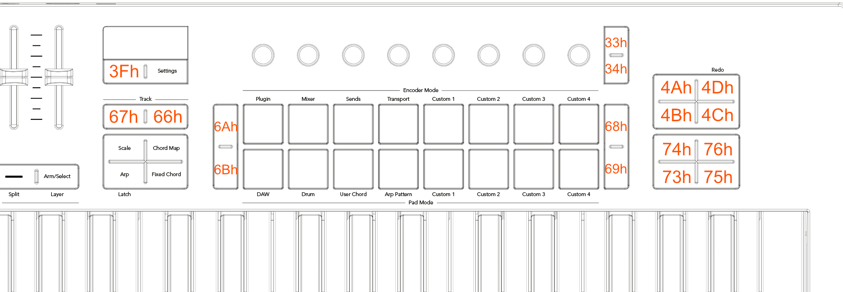

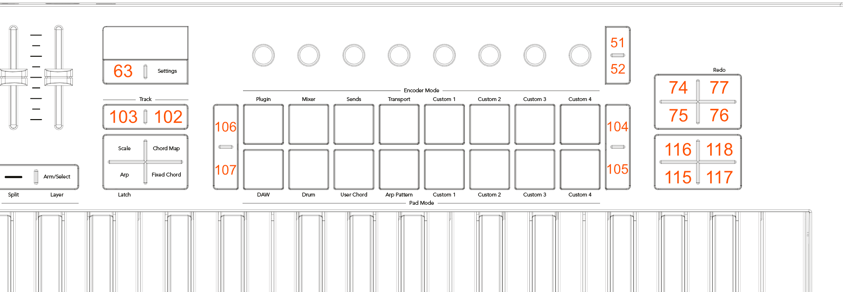

Launchkey 프로그래머의 DAW 모드

패드 모드 변경은 다음 MIDI 이벤트에 의해 보고되거나 변경될 수 있습니다.

패드 모드는 다음 값에 매핑됩니다.

인코더 모드 변경이 보고되거나 다음 MIDI 이벤트에 의해 변경될 수 있습니다.

인코더 모드는 다음 값에 매핑됩니다.

페이더 모드 변경이 보고되거나 다음 MIDI 이벤트에 의해 변경될 수 있습니다.

페이더 모드는 다음 값에 매핑됩니다.

다음 모드의 인코더는 채널 16에서 동일한 컨트롤 변경 세트를 제공합니다 (MIDI 상태: BfH, 191).

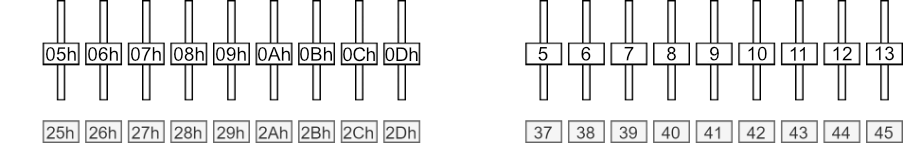

제공되는 컨트롤 체인지 지수는 다음과 같습니다.

DAW가 위치 정보를 보내면 자동으로 해당 정보를 가져옵니다.

전송 모드는 채널 16에서 다음과 같은 컨트롤 변경 사항이 적용된 상대 출력 모드를 사용합니다 (MIDI 상태: BfH, 191).

상대 모드에서 피벗 값은 40h (64) (이동 없음) 입니다.피봇 포인트 위의 값은 시계 방향 움직임을 인코딩합니다.피봇 포인트 아래의 값은 시계 반대 방향 움직임을 인코딩합니다.예를 들어 41h (65) 는 시계 방향 1스텝에 해당하고 3Fh (63) 는 시계 반대 방향 1스텝에 해당합니다

연속 제어 터치 이벤트가 활성화된 경우 터치 온은 채널 15에서 값이 127인 컨트롤 변경 이벤트로 전송되고 터치 오프는 채널 15에서 값이 0인 컨트롤 변경 이벤트로 전송됩니다.예를 들어, 맨 왼쪽 팟이 Be H 55시간 7Fh 터치 온용, BEH 55시간 00시간 터치 오프용.

MIDI 노트 또는 컨트롤 변경으로 색상을 제공할 때 색상은 다음 표 (십진수) 에 따라 선택됩니다.

16진수 인덱싱이 있는 동일한 테이블:

플래싱 컬러를 전송할 때 색상은 50% 듀티 사이클에서 MIDI 비트 클럭 (또는 클록이 제공되지 않은 경우 120bpm 또는 마지막 클럭) 에 동기화되어 해당 세트 사이에서 스태틱 컬러 또는 펄싱 컬러 (A) 로 포함된 컬러 플래싱 (B) 으로 깜박입니다.

색상은 어두운 색과 최대 강도 사이에서 흐르며 MIDI 비트 클럭 (또는 클록이 제공되지 않은 경우 120bpm 또는 마지막 시계) 과 동기화됩니다.한 피리어드 길이는 2비트이며

다음 SysEx를 사용하여 패드 및 페이더 버튼을 사용자 지정 색상으로 설정할 수도 있습니다.

일반 SKU:

    Hex:    F0h 00h 20h 29h 02h 14h 01h 43h <padID> <R> <G> <B> F7h
    Dec:    240 0   32  41  2   20  1   67  <padID> <R> <G> <B> 247

미니 SKU:

    Hex:    F0h 00h 20h 29h 02h 13h 01h 43h <padID> <R> <G> <B> F7h
    Dec:    240 0   32  41  2   19  1   67  <padID> <R> <G> <B> 247

일반 SKU:

    Hex:    F0h 00h 20h 29h 02h 14h 04h <target> <config> F7h
    Dec:    240 0   32  41  2   20  4   <target> <config> 247

미니 SKU:

    Hex:    F0h 00h 20h 29h 02h 13h 04h <target> <config> F7h
    Dec:    240 0   32  41  2   19  4   <target> <config> 247

특정 대상에 대해 디스플레이를 구성한 후에는 디스플레이를 트리거할 수 있습니다.

디스플레이가 구성되면 다음 메시지를 사용하여 텍스트 필드를 채울 수 있습니다.

일반 SKU:

    Hex:    F0h 00h 20h 29h 02h 14h 06h <target> <field> <text…> F7h
    Dec:    240 0   32  41  2   20  6   <target> <field> <text…> 247

미니 SKU:

    Hex:    F0h 00h 20h 29h 02h 13h 06h <target> <field> <text…> F7h
    Dec:    240 0   32  41  2   19  6   <target> <field> <text…> 247

이 텍스트는 20h (32) — 7Eh (126) 범위의 표준 ASCII 문자 매핑을 사용하며, 이 제어 코드는 ASCII가 아닌 문자를 추가로 제공하도록 재할당되었습니다.

다른 제어 문자는 향후 동작이 변경될 수 있으므로 사용하지 않아야 합니다.

화면에 비트맵을 장치로 전송하여 사용자 지정 그래픽을 표시할 수도 있습니다.

일반 SKU:

    Hex:    F0h 00h 20h 29h 02h 14h 09h <target> <bitmap_data> 7Fh
    Dec:    240 0   32  41  2   20  9   <target> <bitmap_data> 127

미니 SKU:

    Hex:    F0h 00h 20h 29h 02h 13h 09h <target> <bitmap_data> 7Fh
    Dec:    240 0   32  41  2   19  9   <target> <bitmap_data> 127

<target>고정식 디스플레이 (20h (32)) 또는 글로벌 임시 디스플레이 (21h (33)) 일 수 있습니다.다른 대상에는 영향을 미치지 않습니다

<bitmap_data>고정된 1216바이트, 각 픽셀 행에 대해 19바이트로 총 64행 (19 × 64 = 1216) 입니다.SysEx 바이트의 7비트는 왼쪽에서 오른쪽으로 픽셀을 인코딩합니다 (가장 높은 비트는 맨 왼쪽 픽셀에 해당). 19바이트는 디스플레이의 128픽셀 너비를 차지합니다 (마지막 바이트에는 사용하지 않은 비트 5개가

성공하면 이 메시지에 응답이 있는데, 이는 유동적인 애니메이션의 타이밍을 맞추는 데 적합합니다 (일단 수신하면 Launchkey는 다음 비트맵 메시지를 받아들일 준비가 된 것입니다).

일반 SKU:

    Hex:    F0h 00h 20h 29h 02h 14h 09h 7Fh
    Dec:    240 0   32  41  2   20  9   127

미니 SKU:

    Hex:    F0h 00h 20h 29h 02h 13h 09h 7Fh
    Dec:    240 0   32  41  2   19  9   127

디스플레이를 명시적으로 취소 (Configure Display SysEx 또는 MIDI Event 사용) 하거나 일반 디스플레이 (비트맵이 표시되는 동안 매개변수가 유지됨) 를 트리거하여 디스플레이를 취소할 수 있습니다.
