Launch Control 3 プログラマーのDAWモード

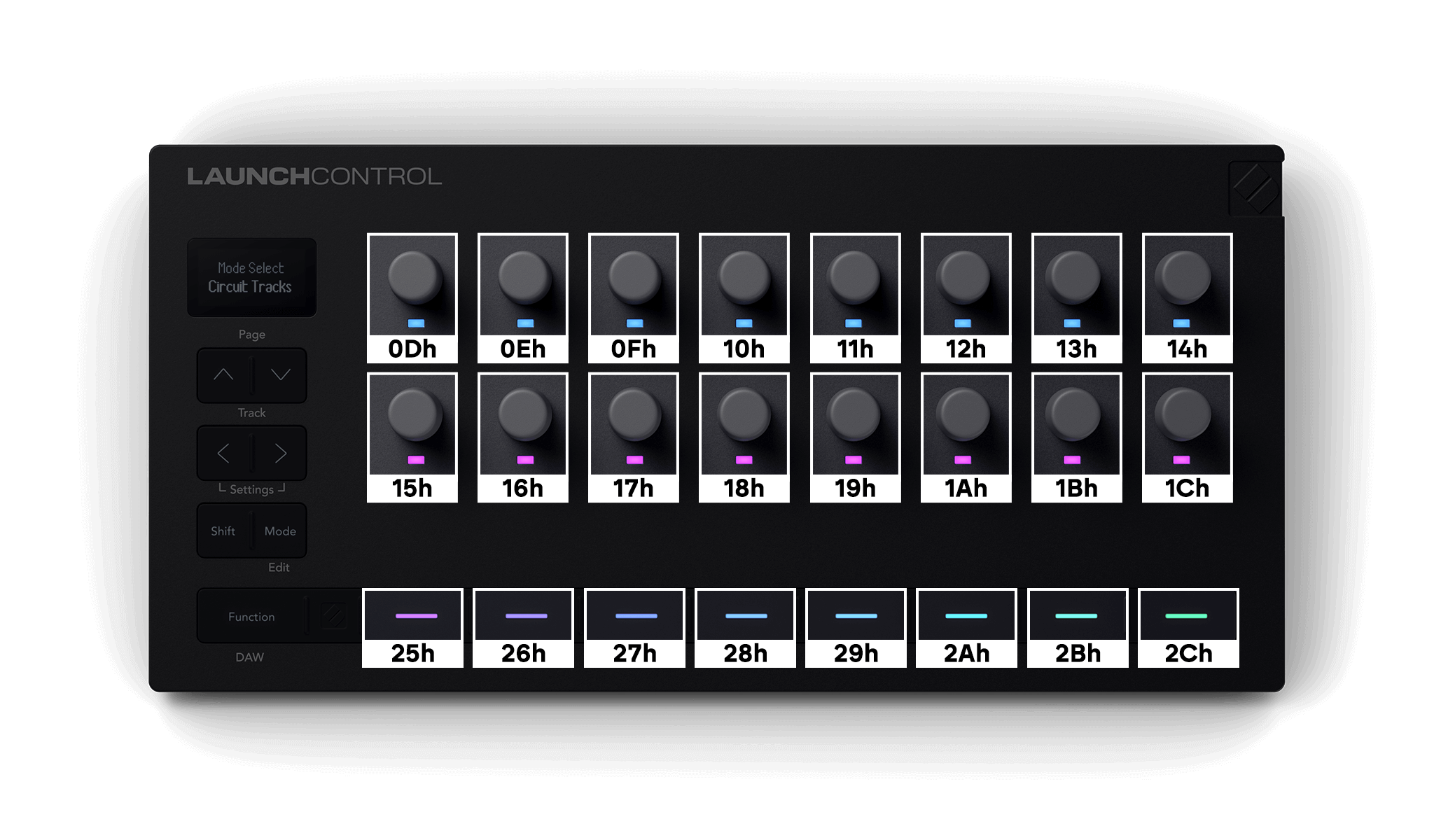

DAWモードでは、スタンドアロン（MIDI）モードとは異なり、パフォーマンス機能（カスタムモードなど）に関連しないすべてのボタンとサーフェス要素にアクセスでき、DAW入出力（USB）インターフェースからのみレポートされます。コントロールは、以下のようにコントロールチェンジイベントにマッピングされます。

小数値

16進数値

エンコーダ チャンネル16に出力されます。ボタンはチャンネル1に出力されますが、シフトはチャンネル7に出力されます。これはシフトにリンクされているためです。 機能制御。

リストされているコントロールチェンジインデックスは、対応するLEDに色を送信するためにも使用されます。 表面を着色する。

DAW モードに入ると、次の追加モードが利用可能になります。

表面モードはMIDIイベントによって制御され、 Launch Control 3 ユーザーの操作によってモードが変更されるたびに、これらのメッセージが送信されます。DAWは、選択されたモードに基づいてサーフェスを意図したとおりに設定および使用する際に、これらのメッセージに従う必要があるため、これらのメッセージを取得することが重要です。

モードの変更は、次の MIDI イベントによって報告されるか、変更することができます。

モードは次の値にマッピングされます。

デフォルトではエンコーダは絶対モードに設定されており、前述のように標準的なCCを提供します。DAWから位置情報が送られてくると、エンコーダはそれを自動的に取得します。

各行は独立して相対モードに切り替えることができます

Hex:    B6h <RowID> <7Fh:On/00h:Off>

Dec:    182 <RowID> <127:On/0:Off>

相対モードでは、ピボット値は40h(64)（移動なし）です。ピボットポイントより上の値は時計回りの動きを、ピボットポイントより下の値は反時計回りの動きを表します。例えば、41h(65)は時計回りに1ステップ、3Fh(63)は反時計回りに1ステップを表します。

相対モードでは、エンコーダの行ごとにCC番号が40h（64）ずつ増加します。

1行目: 4Dh (77) - 54h (84)

2行目: 55h (85) - 5Ch (92)

Hex:    B6h 47h <7Fh:On/00h:Off>

Dec:    182 71 <127:On/0:Off>

連続コントロール タッチ イベントが有効になっている場合、タッチ オンはチャネル 15 の値 127 のコントロール変更イベントとして送信され、タッチ オフはチャネル 15 の値 0 のコントロール変更イベントとして送信されます。

MIDI ノートまたはコントロールチェンジで色を指定する場合、色は次の表 (10 進法) に従って選択されます。

16 進数のインデックスが付いた同じテーブル:

ボタンとエンコーダー LED は、次の SysEx を使用してカスタム カラーに設定することもできます。

Hex:    F0h 00h 20h 29h 02h 16h 01h 53h <control index> <R> <G> <B> F7h

Dec:    240 0   32  41  2   22  1   83  <control index> <R> <G> <B> 247

エンコーダが絶対モードまたは相対モードの場合、エンコーダ LED は絶対モード制御インデックスを使用してアドレス指定できます。

Hex:    F0h 00h 20h 29h 02h 16h 04h <target> <config> F7h

Dec:    240 0   32  41  2   22  4   <target> <config> 247

特定のターゲットに対してディスプレイが設定されると、それをトリガーできます。

ディスプレイが設定されると、次のメッセージを使用してテキスト フィールドに入力できるようになります。

Hex:    F0h 00h 20h 29h 02h 16h 06h <target> <field> <text…> F7h

Dec:    240 0   32  41  2   22  6   <target> <field> <text…> 247

テキストは、20h (32) ～ 7Eh (126) の範囲の標準 ASCII 文字マッピングを使用し、さらに以下の制御コードが使用されています。これらの制御コードは、追加の非 ASCII 文字を提供するために再割り当てされています。

その他の制御文字は、将来動作が変更になる可能性があるため、使用しないでください。

ビットマップをデバイスに送信することで、画面にカスタム グラフィックを表示することもできます。

Hex:    F0h 00h 20h 29h 02h 16h 09h <target> <bitmap_data> 7Fh

Dec:    240 0   32  41  2   22  9   <target> <bitmap_data> 127

<target>は、固定表示（20h(32)）またはグローバル一時表示（21h(33)）のいずれかです。他のターゲットには影響しません。

<bitmap_data> は固定の1216バイトで、各ピクセル行が19バイト、合計64行（19 × 64 = 1216）です。SysExバイトの7ビットは、左から右へピクセルをエンコードします（最上位ビットは左端のピクセルに対応します）。19バイトはディスプレイの128ピクセル幅をカバーします（最後のバイトには未使用の5ビットがあります）。

成功すると、このメッセージへの応答があり、これは流体アニメーションのタイミングに適しています（受信すると、 Launch Control 3 次のビットマップメッセージを受け入れる準備ができています):

Hex:    F0h 00h 20h 29h 02h 16h 09h 7Fh

Dec:    240 0   32  41  2   22  9   127

表示は、明示的にキャンセルするか（Configure Display SysEx または MIDI イベントを使用）、通常の表示をトリガーすることによってキャンセルできます（ビットマップが表示されている間、そのパラメータは保持されます）。
