Panoramica hardware di Launchkey 88

Aggiornato

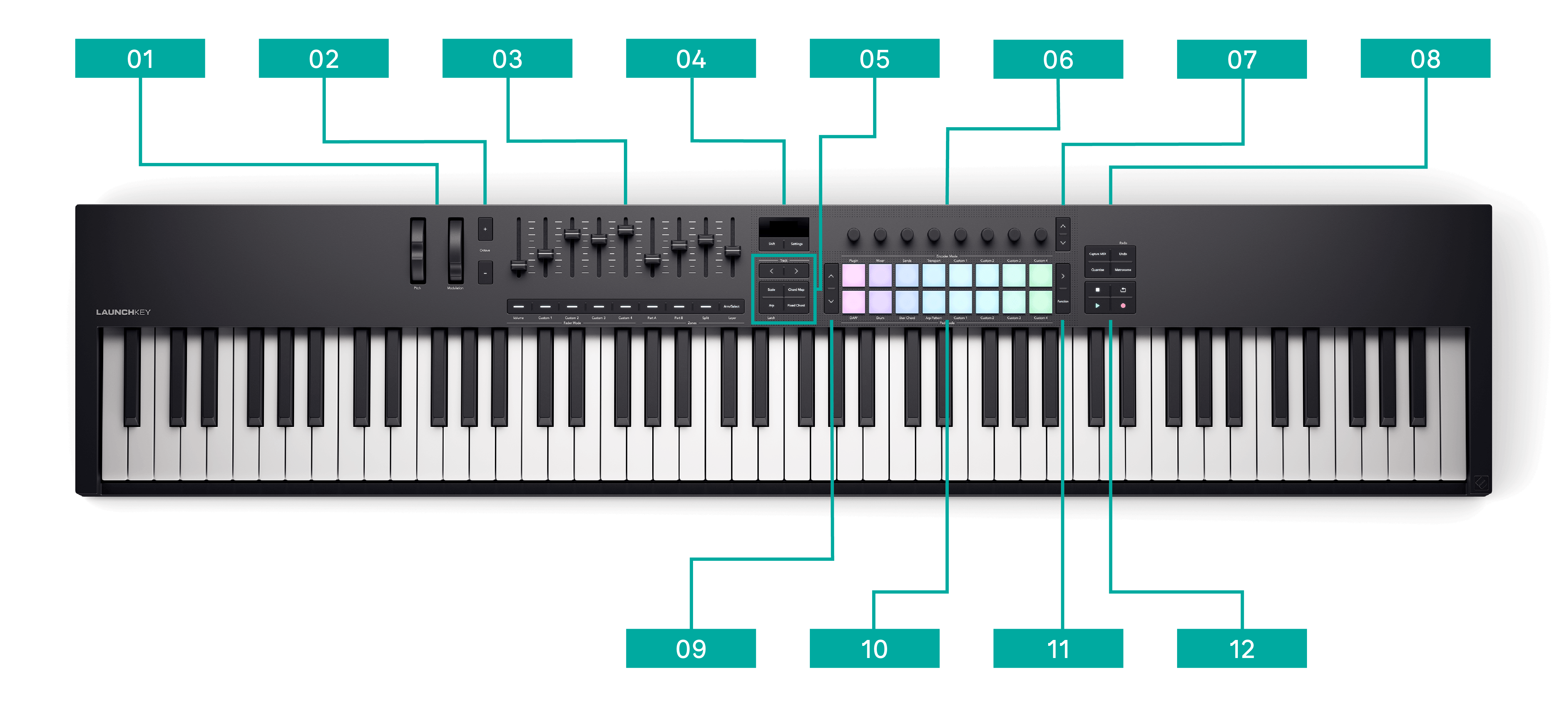

  1. Ruote Pitch e Modulation.

    • Ruota Pitch - altera l'intonazione delle note che stai suonando e invia messaggi di pitch bend.

    • Ruota Modulation - una ruota assegnabile per controllare qualsiasi parametro hardware o software.

  2. Pulsanti Octave + e Octave - - traspongono la tastiera in ottave. Premi entrambi i pulsanti per ripristinare l'ottava predefinita.

  3. Fader e pulsanti Fader - nove fader assegnabili e sotto i relativi controlli dei pulsanti fader.

  4. Pulsanti Screen, Shift e Impostazioni - lo schermo e i due pulsanti direttamente sotto.

    • Schermo - mostra informazioni importanti e fornisce un feedback visivo dai controlli ai DAW.

    • Pulsante Shift - accesso ai comandi secondari assegnati ai pulsanti, visibili nel testo sul pannello frontale.

    • Pulsante Settings - accesso al menu delle impostazioni.

    • Per entrare in modalità Standby, tieni premuti i pulsanti Shift e Impostazioni per due secondi. Per uscire premi di nuovo il pulsante Shift.

  5. I sei pulsanti sotto lo schermo:

    • Pulsanti di traccia - per spostarti attraverso le tracce nella DAW.

    • Pulsante Scale - abilita e controlla la modalità Scala.

    • Pulsante Chord Map - abilita e controlla la modalità Mappa Accordo.

    • Pulsante Arp - abilita e controlla la modalità arpeggio.

      Pulsante Latch - Tieni premuto Shift e premi il pulsante Arp per accedere al pulsante.

    • Pulsante Fixed Chord - abilita e controlla la modalità Accordo Fisso.

  6. Encoder - controlli encoder assegnabili.

  7. Pulsanti bank dell'encoder - consentono di spostarsi verso l'alto ˄ e verso il basso ˅ attraverso i banchi di controlli dell'encoder.

  8. Pulsanti del flusso di lavoro - Una serie di quattro pulsanti.

    • Pulsante Cattura MIDI - recupera le note MIDI suonate di recente nelle DAW supportate.

      • Pulsante Quantise - attiva la funzione di quantizzazione nelle DAW supportate per agganciare le note alla griglia.

    • Pulsante Undo (Redo) - attiva la funzione annulla della tua DAW. Tieni premuto Shift e premi Undo per attivare la funzione Redo.

    • Pulsante Quantise - attiva la funzione di quantizzazione nelle DAW supportate per agganciare le note alla griglia.

    • Pulsante Metronome - abilita il metronomo nelle DAW supportate.

  9. Pulsanti del pad bank ˄ up e ˅ down - due pulsanti a sinistra dei pad per spostare i pad verso l'alto e verso il basso, ad esempio per spostare le clip in Live, accedere a diversi accordi, ecc.

  10. Pad - 16 pad, sensibili alla velocità, abilitati all'aftertouch, che cambiano funzionalità a seconda della loro modalità.

  11. A destra dei pad si trovano:

    • Pulsante > - Pulsante Scene Launch.

    • Pulsante Function - abilita varie funzioni secondarie in base alla modalità del pad.

  12. Pulsanti Transport - iniziando in alto a sinistra e procedendo in senso orario: Stop, Loop, Play e Record.

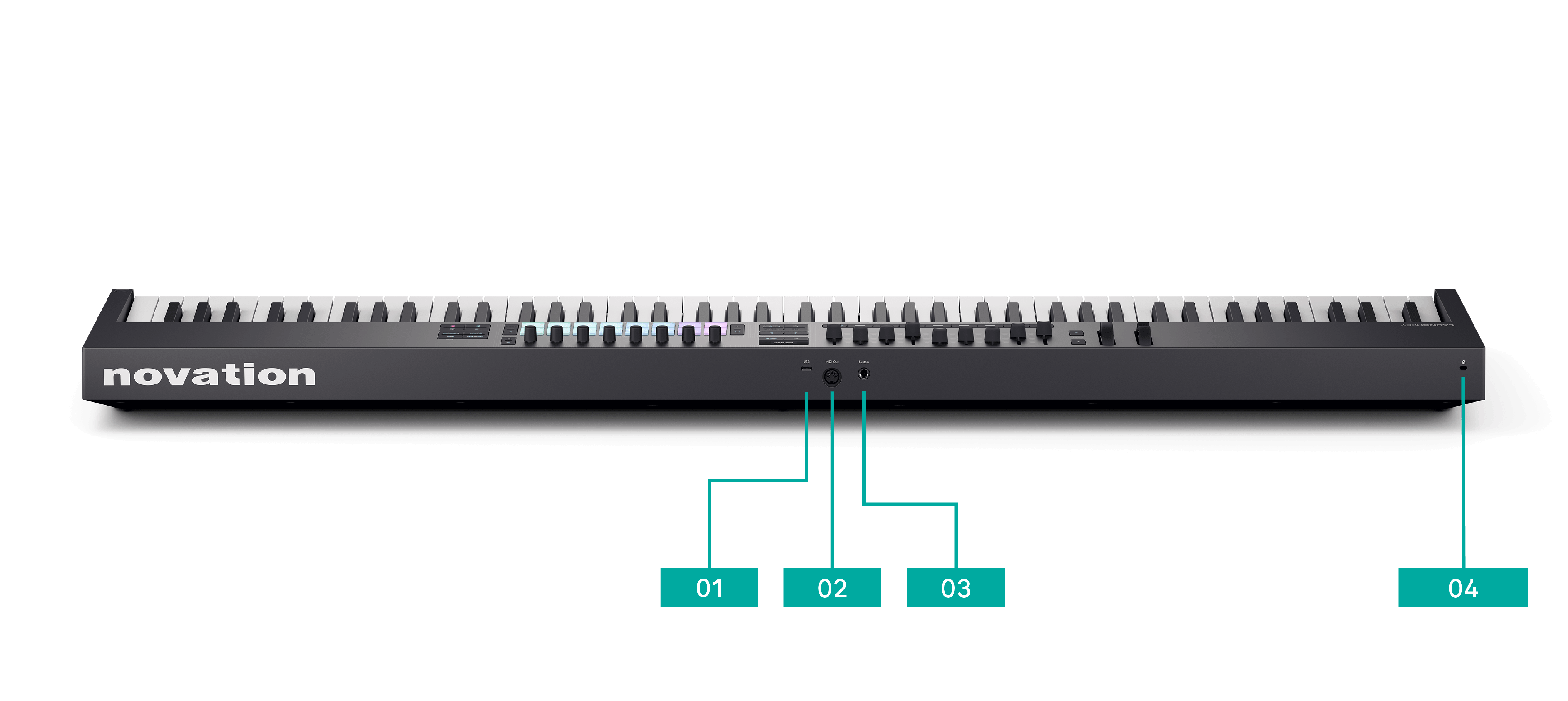

  1. Porta USB – una porta USB di tipo C invia e riceve dati e alimenta Launchkey 88.

  2. Porta MIDI Out () - invia MIDI dal tuo Launchkey all'hardware MIDI esterno.

  3. Ingresso Sustain - collega un pedale sustain (i pedali expression, soft e sostenuto non sono supportati).

  4. The Kensington lock icon. - Kensington Lock, usa un lucchetto per proteggere il tuo Launchkey e scoraggiare i furti.

Terminologia del pad Drum

In questa guida per l'utente, faremo riferimento ai pad Drum nel modo seguente:

  • I due pulsanti a sinistra dei pad sono i pulsanti Pad Bank su e giù.

  • I pad sono numerati da sinistra a destra: la riga superiore da 1 a 8 e la riga inferiore da 9 a 16.

  • I due pulsanti a destra dei pad sono i pulsanti > di avvio e funzione di Scena .

A top-down view of the pads showing how we've numbered the pads throughout this user guide left to right, top row: 1 to 8, bottom row: 9 to 16.

Pulsante Shift

La tua Launchkey dispone di un tasto Shift che consente di accedere alle funzioni secondarie su molti pulsanti. Per accedere alle funzioni secondarie, tieni premuto Shift e premi uno qualsiasi dei pulsanti con una funzione shift secondaria. Questo è un elenco di pulsanti con funzioni shift secondarie. Alcune funzioni variano in base alla DAW.

Shift consente di visualizzare in anteprima i controlli. Tieni premuto Shift e sposta un controllo; lo schermo mostrerà il valore senza modificarlo. Puoi inoltre premere due volte il pulsante Shift per bloccarlo.

Nota

Quando tieni premuto il pulsante Shift , tutti gli altri pulsanti con una funzione Shift disponibile si illuminano.

Tabella 1. Funzioni di spostamento dei pulsanti

Combinazione

Function

Shift + Octave +

Trasponi +

Shift + Octave -

Trasponi -

Shift + < Pulsante track

< Traccia sinistra

Shift + > Pulsante track

Traccia > destra

Shift + Arp

Blocco

Shift + Undo

Ripeti

Tabella 2. Funzioni di spostamento del pulsante Fader

Combinazione

Function

Shift + pulsante Fader 1

Modalità fader: Volume

Shift + pulsante Fader 2

Modalità Fader: Personalizzata 1

Shift + pulsante Fader 3

Modalità Fader: Personalizzata 2

Shift + pulsante Fader 4

Modalità Fader: Personalizzata 3

Shift + pulsante Fader 6

Modalità Fader: Personalizzata 4

Shift + pulsante Fader 6

Parte A

Shift + pulsante Fader 7

Parte B

Shift + pulsante Fader 8

Dividi

Shift + pulsante Fader 9

Stratifica

Tabella 3. Funzioni di spostamento del pad

Combinazione

Function

Shift + Pad 1

Modalità encoder: Plugin

Shift + Pad 2

Modalità encoder: Mixer

Shift + Pad 3

Modalità encoder: Sends

Shift + Pad 4

Modalità encoder: Transport

Shift + Pad 5

Modalità encoder: Personalizzato 1

Shift + Pad 6

Modalità encoder: Personalizzato 2

Shift + Pad 7

Modalità encoder: Personalizzato 3

Shift + Pad 8

Modalità encoder: Personalizzato 4

Shift + Pad 9

Modalità pad: DAW

Shift + Pad 10

Modalità pad: Drum

Shift + Pad 11

Modalità pad: User Chord

Shift + Pad 12

Modalità pad: Arp Pattern

Shift + Pad 13

Modalità pad: Personalizzato 1

Shift + Pad 14

Modalità pad: Personalizzato 2

Shift + Pad 15

Modalità pad: Personalizzato 3

Shift + Pad 16

Modalità pad: Personalizzato 4

Modalità Standby

Il pulsante Shift di Launchkey ti consente anche di mettere Launchkey in modalità Standby. In modalità Standby, puoi lasciare Launchkey collegata all'alimentazione o al computer spegnendo comunque tutte le luci.

Per entrare e uscire dalla modalità Standby:

  1. Tieni premuto il pulsante Shift.

  2. Tieni premuto il pulsante Settings (Impostazioni) per due secondi.

    Tutte le luci di Launchkey si spengono, e ora ti trovi in modalità Standby.

  3. Premi nuovamente il pulsante Shift o Settings per uscire dalla modalità Standby.

    Launchkey si riaccende.

Suggerimento

La modalità Standby spegne solo le luci, quindi i controlli di Launchkey continuano a inviare dati MIDI.

Pulsanti di blocco dei modificatori

Alcune funzioni di Launchkey richiedono la pressione di una combinazione di pulsanti che inizia con un pulsante "modificatore", ad esempio, Shift + un altro pulsante. Puoi "bloccare" i pulsanti modificatori per semplificare queste funzioni. Premi due volte il pulsante modificatore per bloccarlo.

Ciò si applica ai seguenti pulsanti:

  • Shift

  • Split - tocca due volte Shift e tieni premuto Split per facilitare la scelta di un punto di divisione.
