Le prossime pagine spiegano brevemente come funzionano i controlli su Launch Control XL 3. Per l'integrazione DAW vedere Controllo della tua DAW con Launch Control XL 3, per l'utilizzo di Launch Control XL 3 in applicazioni non DAW, vedere Uso Launch Control XL 3 al di fuori di una DAW.
-
Schermo - visualizza informazioni importanti senza risultare troppo complesso.
-
Pulsanti Track (traccia) - per spostarti attraverso le tracce nella DAW.
Per accedere a Settings (impostazioni), vai a una modalità personalizzata e tieni premuti entrambi i pulsanti Track < > per 300 millisecondi.
-
Pulsante Record ⏺ (registrazione) - per attivare/disattivare la registrazione nella tua DAW.
-
Pulsante Play ▶ (riproduzione) - controlla e corrisponde al comportamento del pulsante Play della tua DAW.
-
Pulsante Mode (modalità) - per selezionare l’elemento che Launch Control XL 3 sta controllando, DAW Mixer, DAW Control o una modalità personalizzata.
-
Pulsante Mode (modalità) - per selezionare l’elemento che Launch Control XL 3 sta controllando, DAW Mixer, DAW Control o una modalità personalizzata.
Tenere premuto Shift e Mode per accedere al menu Mode Settings Edit (modifica impostazioni modalità).
-
Pulsante Solo/Arm - in modalità DAW, cambia gli elementi che questa riga di pulsanti controlla.
-
Pulsante Mute/Select - in modalità DAW, cambia gli elementi che questa riga di pulsanti controlla.
-
Pulsante Novation - ancora niente… .
-
Encoder - comandi encoder assegnabili.
-
Fader - comandi fader assegnabili.
-
Pulsanti pulsanti1 - 16 - Solo / Arm o Mute / Select in modalità DAW o controlli dei pulsanti assegnabili nelle modalità personalizzate.
Page su e giù sono la prima coppia di pulsanti orizzontali sotto lo schermo, sul lato sinistro del Launch Control XL 3.
I pulsanti si illuminano quando sono disponibili e consentono di navigare in molte aree di Launch Control XL 3. Ad esempio, se ti trovi nella prima o nell'ultima pagina, si illuminerà solo uno dei due pulsanti.
Quando premi uno dei due pulsanti, lo schermo mostra cosa è cambiato.
I pulsanti Track <> a sinistra e Track a destra sono la seconda coppia di pulsanti orizzontali sotto lo schermo, sul lato sinistro di Launch Control XL 3.
I pulsanti si illuminano quando sono disponibili e consentono di navigare in molte aree di Launch Control XL 3. Ad esempio, se ti trovi nella prima o nell'ultima pagina, si illuminerà solo uno dei due pulsanti.
Quando premi uno dei due pulsanti, lo schermo mostra cosa è cambiato.
Per accedere a Settings, tieni premuti entrambi i pulsanti Track <> per 300 millisecondi.
Nota
Il menu Impostazioni è accessibile solo quando si utilizza una modalità personalizzata. In entrambe le modalità DAW, i pulsanti controllano la navigazione delle tracce.
Per ulteriori informazioni, consulta Pagina Settings di Launch Control XL 3.
In modalità DAW, Record ⏺ imita l’avvio/arresto della registrazione nella tua DAW.
Il pulsante Record ⏺ si trova nella metà superiore della terza coppia di pulsanti sotto lo schermo.
Per ulteriori informazioni, consulta Controllo della tua DAW con Launch Control XL 3.
In modalità DAW, Play ▶ imita il comportamento del pulsante di riproduzione delle Daw.
Play ▶ è la metà inferiore della terza coppia di pulsanti sotto lo schermo.
Per ulteriori informazioni, consulta Controllo della tua DAW con Launch Control XL 3.
Shift consente di accedere alle funzioni secondarie su molti pulsanti. Tieni premuto Shift e premi qualsiasi pulsante con una funzione Shift secondaria.
Shift si trova nella metà superiore della quarta coppia di pulsanti.
Shift consente di visualizzare in anteprima i controlli. Tieni premuto Shift e sposta un controllo; lo schermo mostrerà il valore senza modificarlo. Puoi inoltre premere due volte il pulsante Shift per bloccarlo.
Suggerimento
Quando tieni premuto Shift, qualsiasi pulsante che dispone di una funzione Shift si illuminerà.
Mode consente di scegliere la modalità in cui si trova Launch Control XL 3. Mode definisce la funzione di tutti i comandi.
Il tuo Launch Control XL 3 offre due modalità DAW ( DAW Control e DAW Mixer ), 15 modalità personalizzate e una modalità predefinita (slot 16).
-
Le modalità DAW mappano Launch Control XL 3 a mappature preimpostate nelle tue DAW, vedi Controllo della tua DAW con Launch Control XL 3.
-
Puoi modificare i controlli nelle modalità personalizzate, vedi Modalità personalizzate .
Per selezionare una modalità:
-

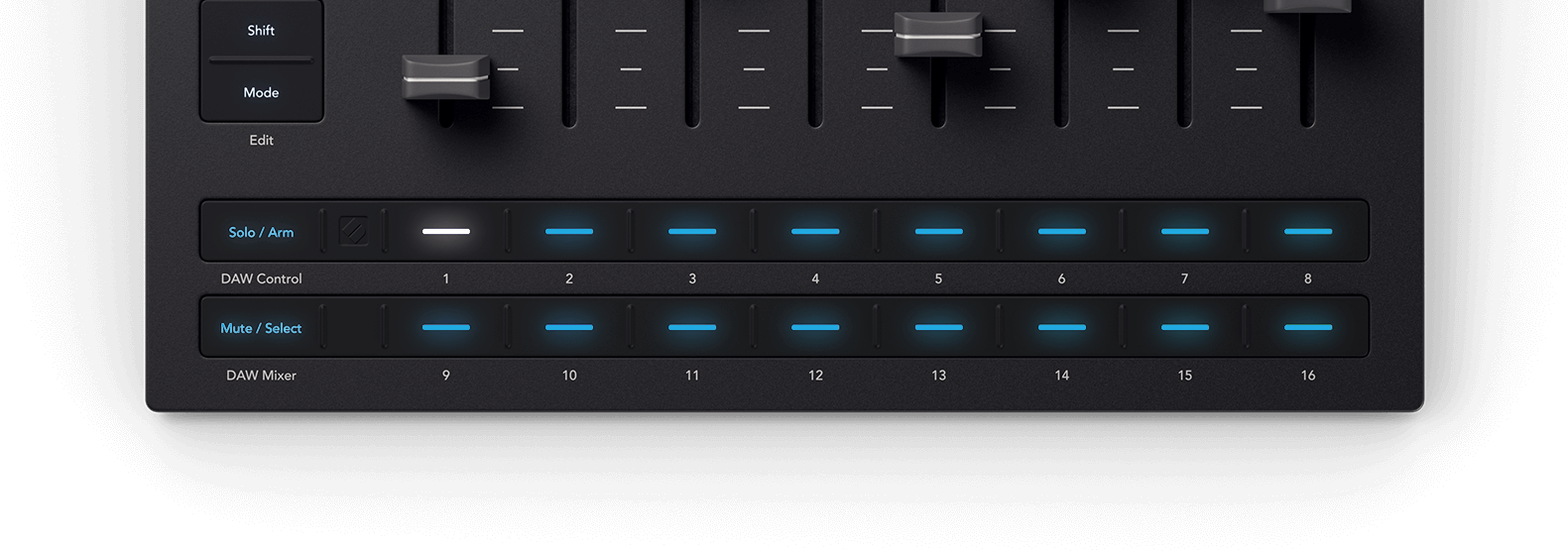

Premi il pulsante Mode per accedere alla selezione della modalità.
I pulsanti 16 si illuminano, la modalità attualmente selezionata è bianca, i pulsanti rimanenti sono blu.
-
Premi un pulsante blu per cambiare la modalità. La schermata mostra il nome della modalità
Mode è un pulsante di commutazione; rimane attivo quando viene premuto una volta. Puoi cambiare modalità più volte utilizzando i pulsanti, gli altri controlli si aggiorneranno in tempo reale. In questo modo puoi alternare rapidamente i controlli dell'encoder e del fader.
-
Premi di nuovo il pulsante Mode per uscire dalla selezione della modalità.
Utilizzando momentaneamente il pulsante Modalità
Puoi tenere il Modalità per accedere temporaneamente alla selezione della modalità. Tenendolo premuto è possibile cambiare modalità e regolare i controlli. Quando si rilascia il pulsante Modalità pulsante la modalità cambia in base all'ultimo pulsante premuto.
Tenendo premuto Shift, premi il pulsante Mode per accedere al menu Edit per le modalità personalizzate, tramite il menu Mode Settings. Ogni modalità personalizzata su Launch Control XL 3 dispone del proprio menu Mode Settings per configurare le interazioni della modalità personalizzata con le porte MIDI.
Per accedere al menu delle impostazioni della modalità personalizzata, tieni premuto Shift e premi il pulsante Mode ( Edit ).
Per uscire dal menu di modifica delle impostazioni della modalità personalizzata, premi il pulsante Mode .
-
Per trovare un'impostazione, premi Page ▲▼ su e giù.
-
Per regolare un'impostazione, usa i pulsanti Track <> .
Puoi modificare le seguenti impostazioni per ogni modalità personalizzata. Il pulsante per la modalità personalizzata che stai attualmente modificando si illumina di bianco. Puoi scegliere quale modalità personalizzata modificare premendo i relativi pulsanti.
|
Impostazioni |
Intervallo di valori |
Descrizione |
Valore predefinito |
|---|---|---|---|
|
Unisci |
On Off |
SU consente ai dati MIDI in arrivo di fondersi con i dati MIDI generati dalla superficie (quando si sposta un controllo su Launch Control XL 3) e verrà inviato all'uscita MIDI di quella modalità personalizzata. |
SU |
|
Filtro di unione |
Off Capitolo 1 - 16 |
Imposta quale canale di input MIDI unire al MIDI generato dalla superficie per quella modalità personalizzata. Spento consente a tutti i canali MIDI In in entrata di fondersi con gli eventi generati dalla superficie di quella modalità personalizzata. |
Spento |
|
Unisci Ch |
Come input Capitolo 1 - 16 |
Imposta il canale MIDI su cui vengono inviati i dati MIDI in modalità personalizzata e i dati MIDI in entrata. Come input non altera il canale dei dati MIDI in arrivo. |
Come input |
|
Porta di uscita |
USB DIN 1 DIN 2 Tutte |
Imposta la porta a cui la modalità personalizzata deve trasmettere i suoi dati MIDI. All (tutto) invia i dati MIDI all'USB e ad entrambe le porte DIN. Se Merge è attivo, i dati MIDI al In la porta verrà inviata anche alla/e porta/e di uscita da te scelta/e. |
Tutte |
Importante
L'impostazione MIDI Thru, nel Menu delle impostazioni, ha la priorità sulle impostazioni della modalità personalizzata.
Se si abilita MIDI Thru nel menu Impostazioni, i dati MIDI sul MIDI In la porta viene inviata al MIDI Uscita 2/Attraverso indipendentemente dalle impostazioni della modalità personalizzata.
Se la modalità personalizzata attiva è impostata su output su DIN 2 o All e MIDI Thru è abilitato, i dati della modalità personalizzata non verranno uniti e inviati dall'output DIN 2.

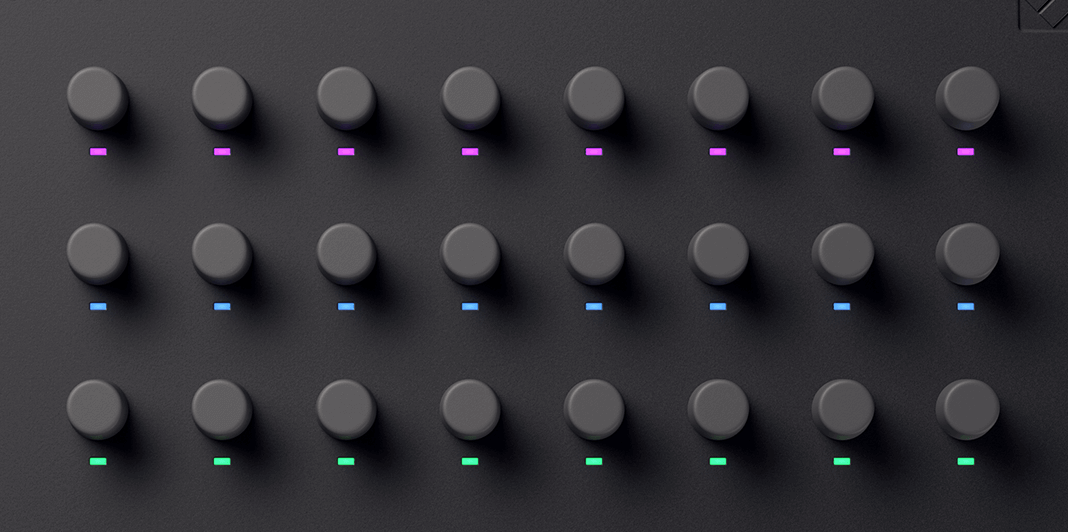

Launch Control XL 3 ha 24 encoder infiniti, in file di otto, con LED che si illuminano in base alla modalità.
Quando sposti i controlli, lo schermo mostra il nome e il valore. Per visualizzare l'anteprima di un controllo sullo schermo, senza modificarlo, tieni premuto Shift e sposta il controllo.
Gli encoder hanno diverse modalità, che variano in base alla DAW. In alternativa, puoi optare per le modalità personalizzate.
Nelle modalità DAW , gli encoder presentano due aree:
-
Le righe 1 e 2 controllano un elemento della DAW (ad es. i plugin o gli invii).
-
La riga 3 controlla un altro elemento (ad es. trasporto o Pan).
Per ulteriori informazioni sulle modalità encoder:
Suggerimento
Gli encoder infiniti sono manopole rotative che girano continuamente. Questo interrompe i salti nelle impostazioni quando si cambia modalità o traccia. Il tuo Launch Control XL 3 rimane sempre sincronizzato con la DAW o altri dispositivi.

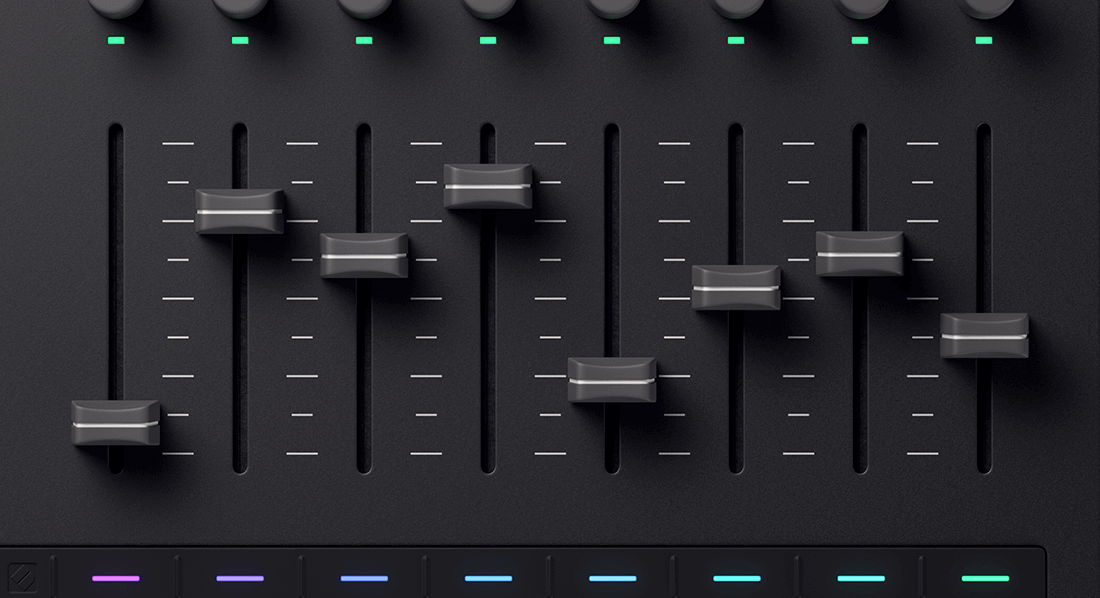

Launch Control XL 3 dispone di otto fader. Puoi utilizzare i fader per controllare i livelli del mixer nella tua DAW o inviare messaggi MIDI personalizzati per controllare altri dispositivi, come hardware o plugin.
Quando sposti i controlli, lo schermo mostra il nome e il valore. Per visualizzare l'anteprima di un controllo sullo schermo, senza modificarlo, tieni premuto Shift e sposta il controllo.
I fader di Launch Control XL 3.
Per ulteriori informazioni sulle modalità fader:
Quando cambi modalità, i tuoi fader potrebbero non essere allineati con i nuovi parametri. Per evitare che i valori saltino quando sposti un fader, puoi abilitare la raccolta dei fader nel menu Settings .
-
Quando selezioni Pickup, lo spostamento del fader non modifica il parametro fino a quando non superi il valore corrente.
-
Quando selezioni Jump, lo spostamento di un fader modifica immediatamente il valore, facendolo “saltare” al nuovo valore.

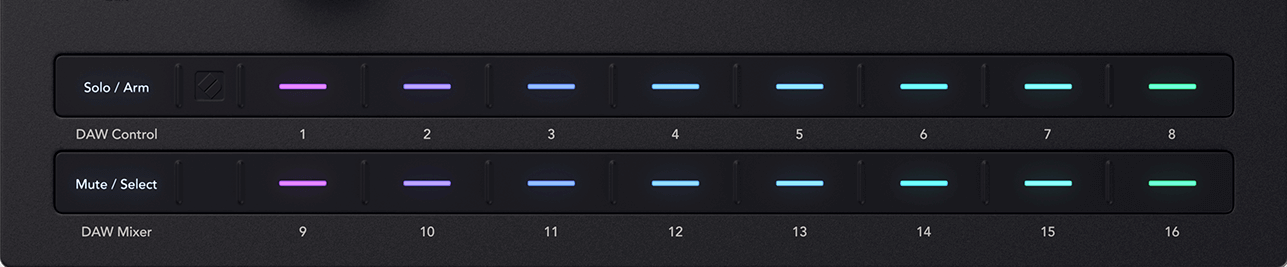

In fondo al pannello superiore del tuo Launch Control XL 3 sono presenti due file di pulsanti, 19 in totale.
Quando il tuo Launch Control XL 3 controlla una DAW, i pulsanti sotto i fader fungono da pulsanti Solo/Arm (fila superiore) o Mute/Select (fila inferiore). I pulsanti all'estrema sinistra consentono di alternare tra le impostazioni, consulta le sezioni seguenti per ulteriori informazioni:
Quando non utilizzi una DAW, i pulsanti 16 possono inviare messaggi personalizzati come note MIDI, CC, modifiche al programma, NRPN e sequenze di tasti.
Vedi Utilizzo delle modalità personalizzate su Launch Control XL 3 per maggiori informazioni.
Premere il pulsante Solo/Arm , a sinistra della fila superiore di pulsanti, per alternare la fila superiore di pulsanti tra i controlli della traccia Solo e Record Arm.
Quando i pulsanti sono in modalità Solo, premendo un pulsante puoi cambiare lo stato Solo della traccia DAW corrispondente.
Premere il pulsante Mute/Select a sinistra della fila inferiore di pulsanti, per alternare la fila inferiore di pulsanti tra i controlli Mute e Select.
Quando i pulsanti sono in modalità Mute, premendo un pulsante puoi cambiare lo stato di Mute della traccia DAW corrispondente.
Quando i pulsanti sono in modalità Select, premendo un pulsante puoi modificare la traccia selezionata nella DAW.
In modalità Select, i pulsanti si illuminano per abbinarsi ai colori della traccia nella DAW. Quando selezioni una traccia, il pulsante corrispondente si illumina di bianco.
-

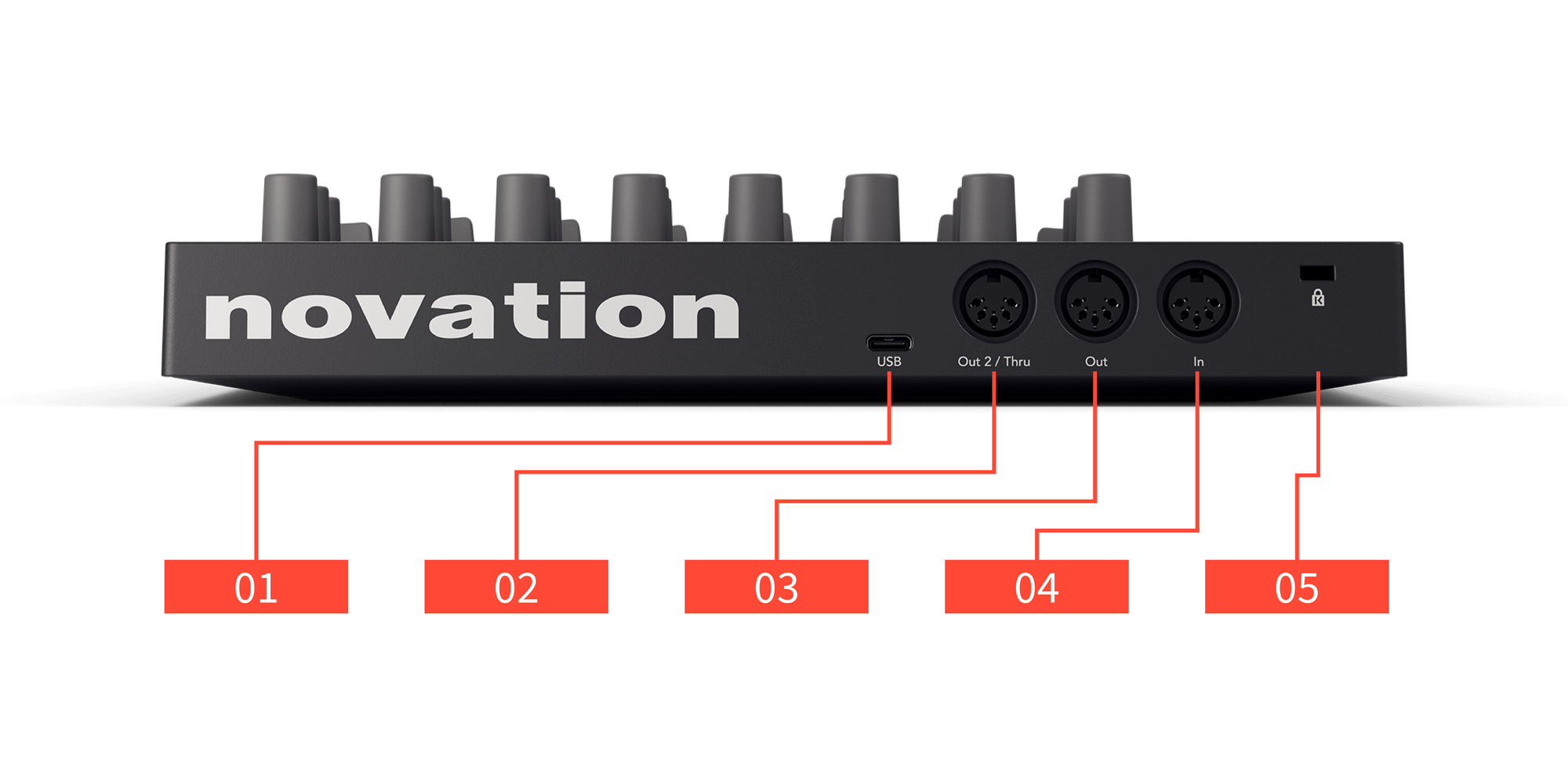

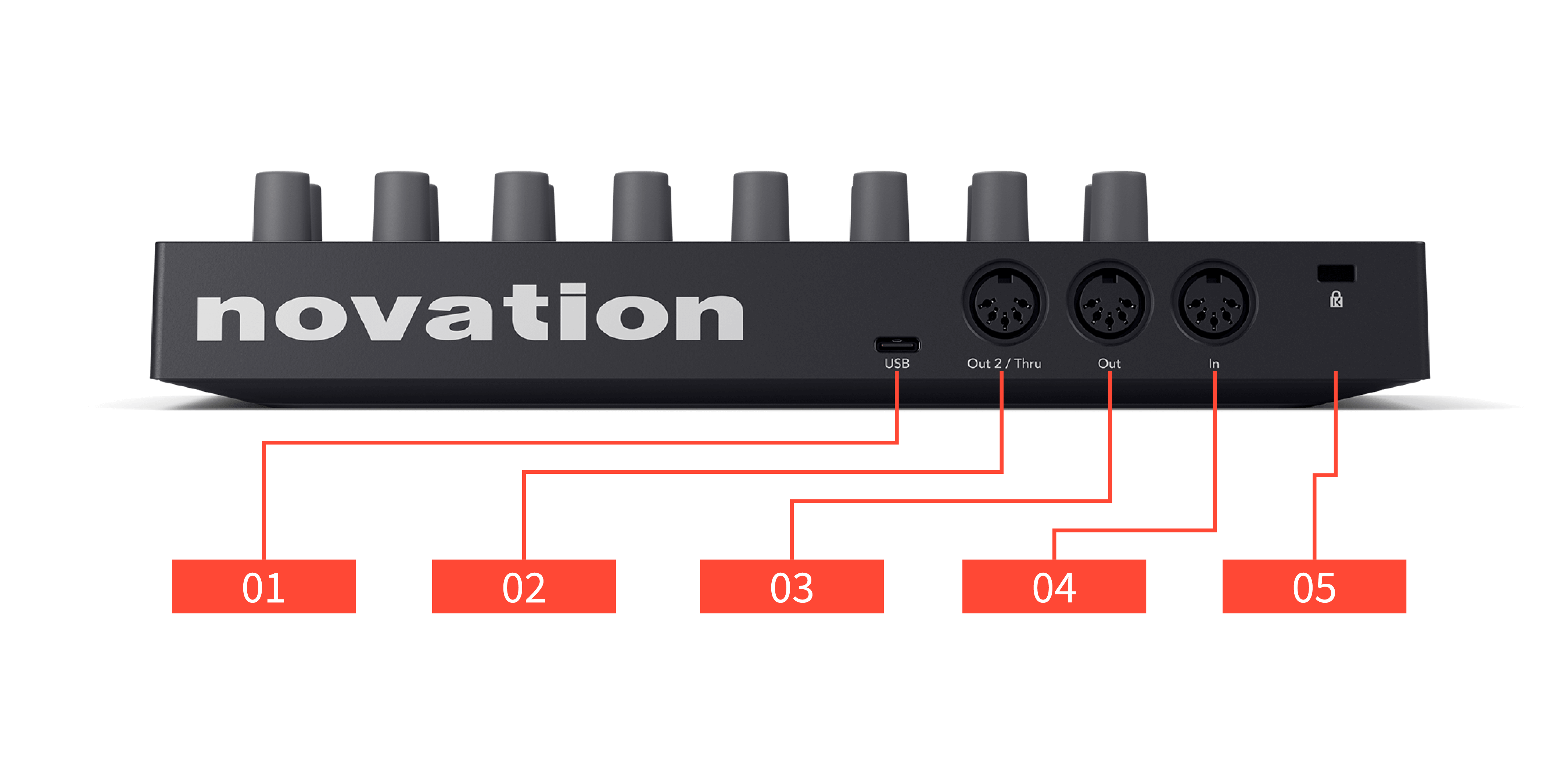

MIDI Out – Connettore MIDI DIN 5-Pin per il collegamento all'hardware esterno MIDI .
-
- Kensington Lock, usa un lucchetto per proteggere il tuo Launch Control e scoraggiare i furti.

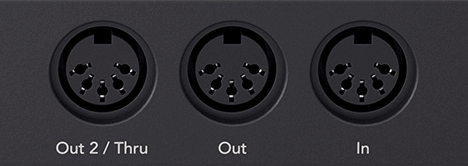

Le porte MIDI consentono di utilizzare Launch Control XL 3 nelle configurazioni hardware e ibride. Ad esempio, espandendo i controlli fisici su un sintetizzatore, una drum machine o una groovebox.
La porta MIDI DIN a 5 pin In ti consente di inviare dati da altri dispositivi abilitati MIDI al tuo Launch Control XL 3.
Ad esempio, per utilizzare Launch Control XL 3 con una tastiera MIDI e controllare più dispositivi,
Per ulteriori informazioni, consulta le sezioni Uso Launch Control XL 3 al di fuori di una DAW
La porta MIDI Out consente di inviare i messaggi MIDI da encoder, fader e pulsanti all'hardware con ingressi MIDI.
È utile per aggiungere ulteriore controllo all'hardware, sintetizzatori, drum machine e groovebox, o avere accesso immediato ai parametri senza ricorrere ai menu degli strumenti hardware.
Per ulteriori informazioni, consulta le sezioni Uso Launch Control XL 3 al di fuori di una DAW
La porta MIDI Out 2/Thru consente di scegliere tra una seconda porta MIDI Out o una porta MIDI thru. Puoi selezionare l’opzione desiderata nel menu Settings .
-
In modalità MIDI Out 2 - la porta funziona analogamente a MIDI Out, e puoi inviare messaggi MIDI dai controlli all'hardware con ingressi MIDI.
Ciò è utile quando:
-
devi inviare i messaggi MIDI all'hardware indipendentemente da MIDI Out. Ad esempio, per controllare due dispositivi utilizzando due modalità personalizzate: un dispositivo collegato a MIDI Out e un altro collegato a MIDI Out 2.
-
-
In modalità MIDI Thru, la porta funziona inoltrando una copia di tutti i messaggi MIDI che entrano nella porta MIDI DIN In di Launch Control XL 3.
Ciò è utile quando:
-
il tuo Launch Control XL 3 fa parte di una catena MIDI più grande e devi trasmettere messaggi MIDI da un dispositivo, ad esempio una tastiera, a due dispositivi, uno controllato da Launch Control XL 3 e uno controllato dalla tastiera tramite Launch Control XL 3. Ad esempio, da una tastiera a due dispositivi: uno controllato da Launch Control XL 3 collegato alla porta MIDI Out, e uno controllato dalla tastiera tramite la porta MIDI Thru di Launch Control 3.
-
Per ulteriori informazioni, consulta Uso Launch Control XL 3 al di fuori di una DAW.
Launch Control XL 3 ha una porta USB 2.0 Type-C. Ciò ti consente di collegare Launch Control XL 3 al tuo computer o a un host MIDI USB .
La porta USB ha i seguenti scopi fondamentali:
-
Fornisce l’alimentazione a Launch Control XL 3, sia quando si collega a un computer, sia in modalità standalone.
-
Invia e riceve dati MIDI, alla tua DAW, alle applicazioni MIDI o tramite un host USB MIDI .
-
Ti consente di installare gli aggiornamenti del firmware e gestire le modalità personalizzate per il tuo Launch Control XL 3 tramite Components.
Tuo Launch Control XL 3 può fungere da interfaccia MIDI e consentire di inviare dati MIDI dal computer (ad esempio sequencer e DAW) a hardware esterni tramite le due uscite DIN MIDI.
Il dispositivo MIDI USB sul tuo computer mostra ogni porta MIDI DIN separatamente, così puoi inviare messaggi MIDI a ciascuna porta.
Importante
La porta Out 2/Thru continua a seguire l'impostazione Thru. I dati inviati a DIN Out 2 non verranno emessi se MIDI Thru è impostato su On nel menu Impostazioni.
Le impostazioni della modalità personalizzata non influiscono sui dati MIDI. Se si imposta una modalità personalizzata per l'uscita su una porta DIN e si inviano dati USB alla stessa porta, Launch Control XL 3 unisce i dati.
