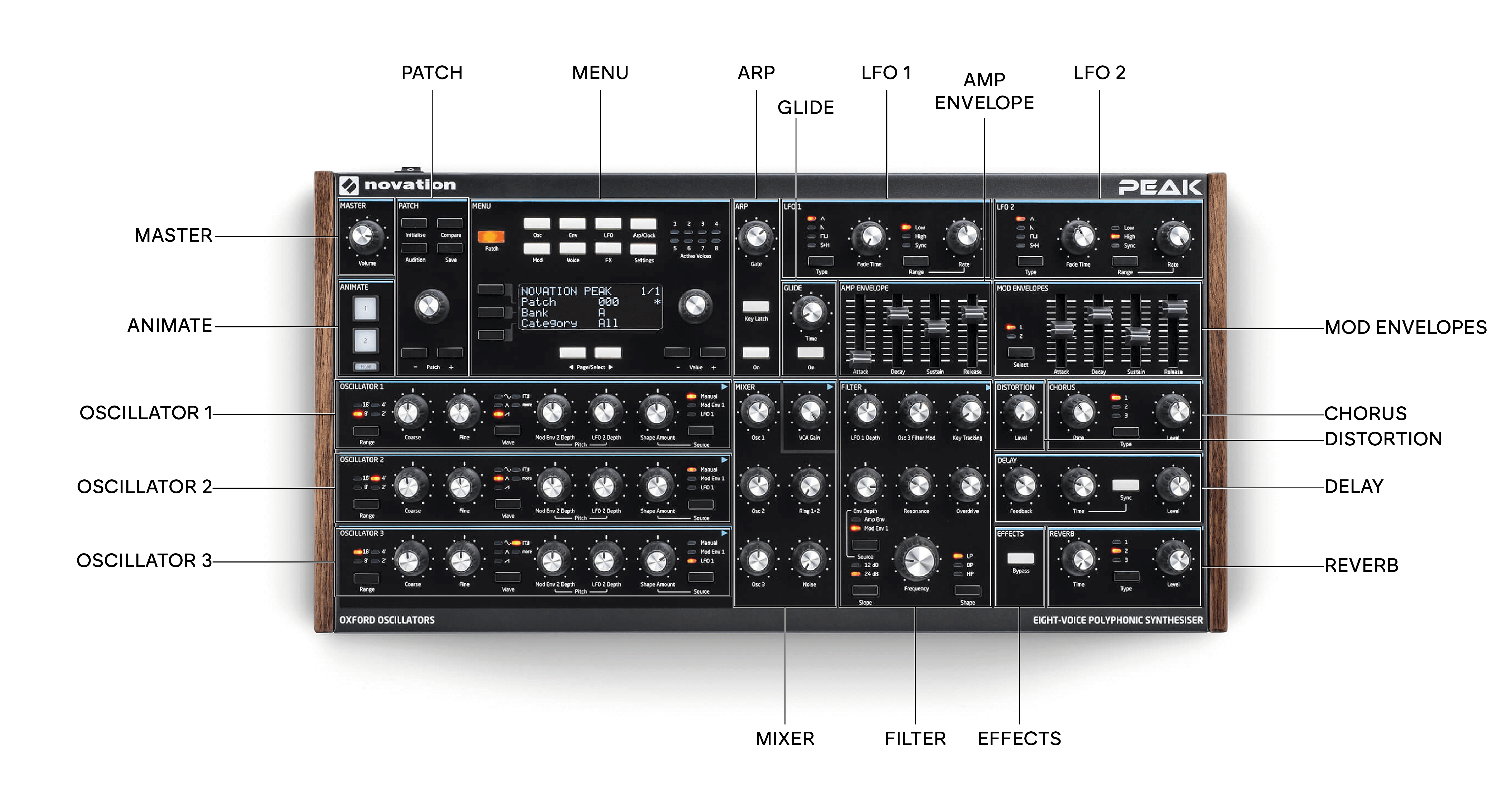

Peak Panoramica dell'hardware

Inizializzare – di default, è possibile premere questo pulsante per ripristinare tutti i parametri del sintetizzatore ai valori predefiniti della patch iniziale – vedere Patch di inizializzazione – tabella dei parametri per un elenco. Questo fornisce un modo rapido per tornare a un "punto di partenza" puro per la creazione di nuovi suoni. La funzione di Inizializza può essere modificata nel menu Impostazioni in modo che tutte le impostazioni correnti del pannello di controllo vengano applicate alla Patch Iniziale al momento del caricamento.

Confrontare – tieni premuto questo pulsante per ascoltare una versione "non modificata" della patch attualmente caricata. Questo ti permette di confrontare la versione originale con gli effetti di eventuali modifiche apportate dopo il caricamento.

Audizione – premere per ascoltare il suono del sintetizzatore corrente, anche senza tastiera (o altro controller) collegato. La nota riprodotta sarà sempre il Do centrale (C3). Questo corrisponde alla nota MIDI numero 60.

Salva – da utilizzare in combinazione con Toppa chiavi per salvare le patch modificate in memoria.

Selezione patch: utilizzare questa manopola rotante per selezionare una patch o una diversa posizione di memoria in cui salvare una patch modificata o un nuovo suono.

Patch +/- – questi pulsanti offrono un metodo alternativo per scorrere le patch.

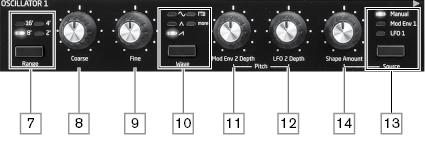

Allineare – passa attraverso le gamme di frequenza base dell'oscillatore. Per la frequenza standard da concerto (A3 = 440 Hz), impostare su 8'.

Grossolano – regola l'intonazione dell'oscillatore selezionato in un intervallo di ±1 ottava.

Bene – regola l'intonazione dell'oscillatore in un intervallo di ±100 centesimi (±1 semitono).

Onda – passaggi attraverso la gamma di forme d'onda dell'oscillatore disponibili – sinusoidale, triangolare, a dente di sega, a impulsi e Di più (il menu offre un ampio set di wavetable aggiuntive per Di più).

Mod Env 2 Profondità – controlla la quantità di variazione del tono dell'oscillatore in seguito alla modulazione da parte dell'inviluppo 2. Tutti i controlli di profondità di modulazione sono "centrati sullo zero", quindi i valori positivi aumenteranno il tono e i valori negativi lo diminuiranno.

Profondità LFO 2 – controlla la quantità di variazione del pitch dell'oscillatore in seguito alla modulazione da parte dell'LFO 2. Le variazioni di pitch sono bipolari (su e giù); la modulazione unipolare del pitch è disponibile tramite l'utilizzo della matrice di modulazione.

Fonte – assegna il Quantità di forma controllo su una delle tre sorgenti che modificano ulteriormente la forma d'onda. Le opzioni sono: modulazione tramite inviluppo 1 (Ambiente Mod 1), modulazione da parte di LFO 1 (LFO 1), E Manuale, quando il Quantità di forma Il controllo stesso modifica la forma dell'onda. Le tre sorgenti sono additive: possono essere utilizzate tutte simultaneamente.

Quantità di forma – controlla ulteriori modifiche della forma d'onda ed è attivo per tutte le forme d'onda. Con le onde pulsate, regola la larghezza dell'impulso; con le onde sinusoidali, triangolari e a dente di sega produce il wavefolding, che conferisce armoniche aggiuntive alla forma d'onda di base. Quando Di più viene selezionato dal Onda interruttore e Fonte è impostato su Manuale, il controllo naviga continuamente attraverso le cinque forme d'onda della tabella d'onda attualmente selezionata per il WaveMore parametro nel menu Oscillatore.

Tipo – Passa attraverso le forme d'onda disponibili: triangolare, a dente di sega, quadra, campionamento e mantenimento. I LED associati forniscono un'indicazione visiva della velocità e della forma d'onda dell'LFO.

Tempo di dissolvenza – Imposta la temporizzazione dell'azione dell'LFO: è possibile "accelerare" l'LFO o ritardarne l'effetto. Le opzioni sono impostate nel menu LFO.

Allineare – seleziona Alto O Basso; la terza opzione è Sincronizzareche sincronizza la frequenza dell'LFO con il clock interno dell'arpeggiatore o con un clock MIDI esterno, se presente.

Valutare – imposta la frequenza dell'LFO.

Oscillatore 1 – controlla il livello della forma d'onda dell'oscillatore 1.

Osc 2 – controlla il livello della forma d'onda dell'oscillatore 2.

Osc 3 – controlla il livello della forma d'onda dell'oscillatore 3.

Anello 1*2 – controlla il livello di uscita del modulatore ad anello: gli ingressi del modulatore ad anello sono Osc 1 e Osc 2.

Rumore – controlla la quantità di rumore bianco aggiunto.

Guadagno VCA – questo controlla efficacemente il livello di uscita del mixer: regola il livello del segnale tra le sezioni Amp Envelope ed Effects. Vedi Novation Peak: diagramma a blocchi semplificato.

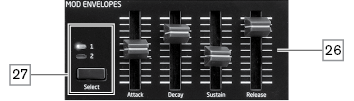

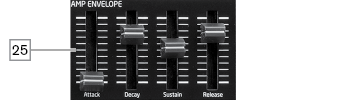

Controlli dell'inviluppo dell'amplificatore: un set di quattro cursori da 30 mm che regolano i parametri ADSR standard (Attacco, Decadimento, Sostegno e Rilascio) dell'inviluppo di ampiezza.

Controlli Mod Envelope – un set identico di cursori che regolano i parametri dei due inviluppi di modulazione (vedi sotto).

Selezionare – Peak genera due Mod Envelope indipendenti; questo pulsante seleziona quale di questi (Modulo 1 O Modulo 2) i cursori Mod Envelope controllare.

Tempo – imposta il tempo di glide del portamento.

SU – abilita/disabilita la funzione Glide.

SU – attiva e disattiva l'arpeggiatore.

Chiusura a chiave – quando l'arpeggiatore è in esecuzione, premendo Key Latch si simula l'effetto di tenere premuti i tasti in modo continuativo, fino al loro rilascio.

Cancello – imposta la durata di base delle note suonate dall'arpeggiatore.

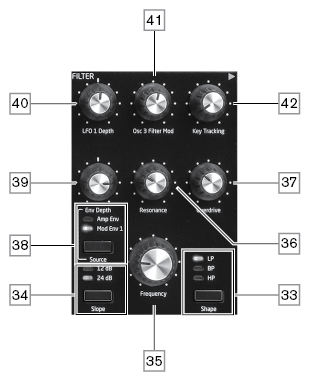

Forma – passaggi attraverso i tre tipi di filtro: passa-basso (LP), passa-banda (BP) o passa-alto (HP).

Pendenza – imposta la pendenza del filtro su 12 dB O 24 dB per ottava.

Frequenza – grande manopola rotante che controlla la frequenza di taglio del filtro (passa-basso o passa-alto) o la sua frequenza centrale (passa-banda).

Risonanza – aggiunge risonanza (una risposta amplificata alla frequenza del filtro) alla caratteristica del filtro.

Overdrive – aggiunge un certo grado di distorsione pre-filtro all'uscita del mixer.

Fonte – seleziona se la frequenza del filtro deve essere variata in base all'inviluppo Mod 1 (Ambiente Mod 1) e/o l'inviluppo dell'amplificatore (Amp Env): notare che queste due fonti possono essere utilizzate simultaneamente

Eprofondità nv – controlla il grado di modifica della frequenza del filtro da parte dell'inviluppo selezionato Fonte .

Profondità LFO 1 – controlla il grado di modifica della frequenza del filtro da parte dell'LFO 1.

Mod filtro Osc 3 – consente di modulare la frequenza del filtro direttamente tramite l'oscillatore 3.

Tracciamento delle chiavi – controlla il grado in cui la posizione sulla tastiera della nota suonata varia la frequenza del filtro tra 0 e 100%.

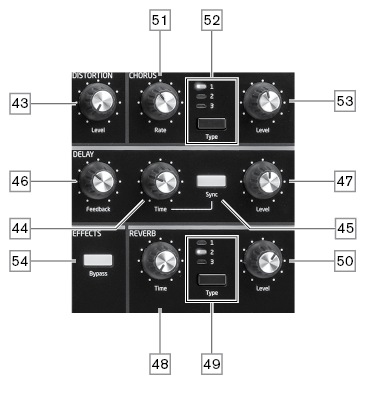

DISTORSIONE: Livello – controlla la quantità di distorsione analogica applicata alla somma di tutte le otto voci.

RITARDO: Tempo – Imposta la temporizzazione del segnale ritardato (eco) aggiunto all'originale. Il ritardo massimo è di circa 1,4 secondi.

RITARDO: Sincronizzazione – Selezionando Sync è possibile sincronizzare il tempo di ritardo con l'orologio interno o con un clock MIDI in ingresso.

RITARDO: Feedback – consente di ritrasmettere il segnale ritardato all'ingresso del processore di ritardo, creando echi multipli.

RITARDO: Livello – controlla il volume del segnale ritardato.

RIVERBERO: Tempo – Regola il tempo di decadimento del riverbero. (Il tempo massimo è più lungo di quanto probabilmente ti servirà mai!)

RIVERBERO: Tipo – simula spazi di tre diverse dimensioni: 3 è il più grande.

RIVERBERO: Livello – controlla la “quantità” di riverbero.

CORO: Valuta – regola la velocità di modulazione del chorus.

CORO: Tipo – consente di selezionare uno dei tre diversi algoritmi di chorus.

CORO: Livello – controlla il grado dell'effetto chorus.

EFFETTI: Bypass – I tre effetti nel dominio del tempo possono essere attivati o disattivati tramite questo pulsante.

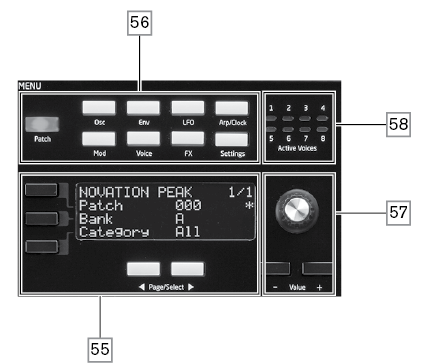

Display OLED da 20 caratteri x 4 righe. Visualizza uno dei nove menu selezionati tramite i pulsanti. Le pagine all'interno di ciascun menu possono essere selezionate con i due Pagina/Selezionare pulsanti sotto il display. Regolando uno qualsiasi dei Peakcomandi rotativi (eccetto MAESTRO E TOPPA) richiama una visualizzazione alternativa che mostra il valore del parametro in fase di regolazione fino al rilascio del controllo. I tre pulsanti a sinistra della visualizzazione assegnano i controlli del parametro a una riga specifica della pagina visualizzata.

Nove pulsanti per selezionare il menu da visualizzare: Toppa, Osc, Ambiente, LFO, Orologio/Arp, Mod, Voce, FX e Impostazioni.

La regolazione dei parametri può essere effettuata rapidamente tramite il controllo rotativo oppure incrementando/decrementando un valore del parametro alla volta con il Valore + / Valore - pulsanti.

Voce attiva – otto LED che indicano quale delle otto voci è attualmente attiva.

ANIMAZIONE 1 E 2 – aggiunge un effetto "istantaneo" al suono attualmente in fase di generazione. Questi pulsanti sono ottimi nelle esibizioni dal vivo: la natura dell'effetto aggiuntivo sarà determinata dalla patch in uso.

Presa – pressante Presa bloccherà la funzione Animate in uno stato "Attivo". Puoi premere Presa prima di premere ANIMARE, o viceversa. Premendo ANIMARE Una seconda volta rilascia entrambe le funzioni Animate e Hold.

Volume – Controllo del volume principale per l'uscita audio del sintetizzatore; questo controllo regola anche il livello di uscita delle cuffie.
