Présentation du périphérique du Launchkey 88

Mise à jour

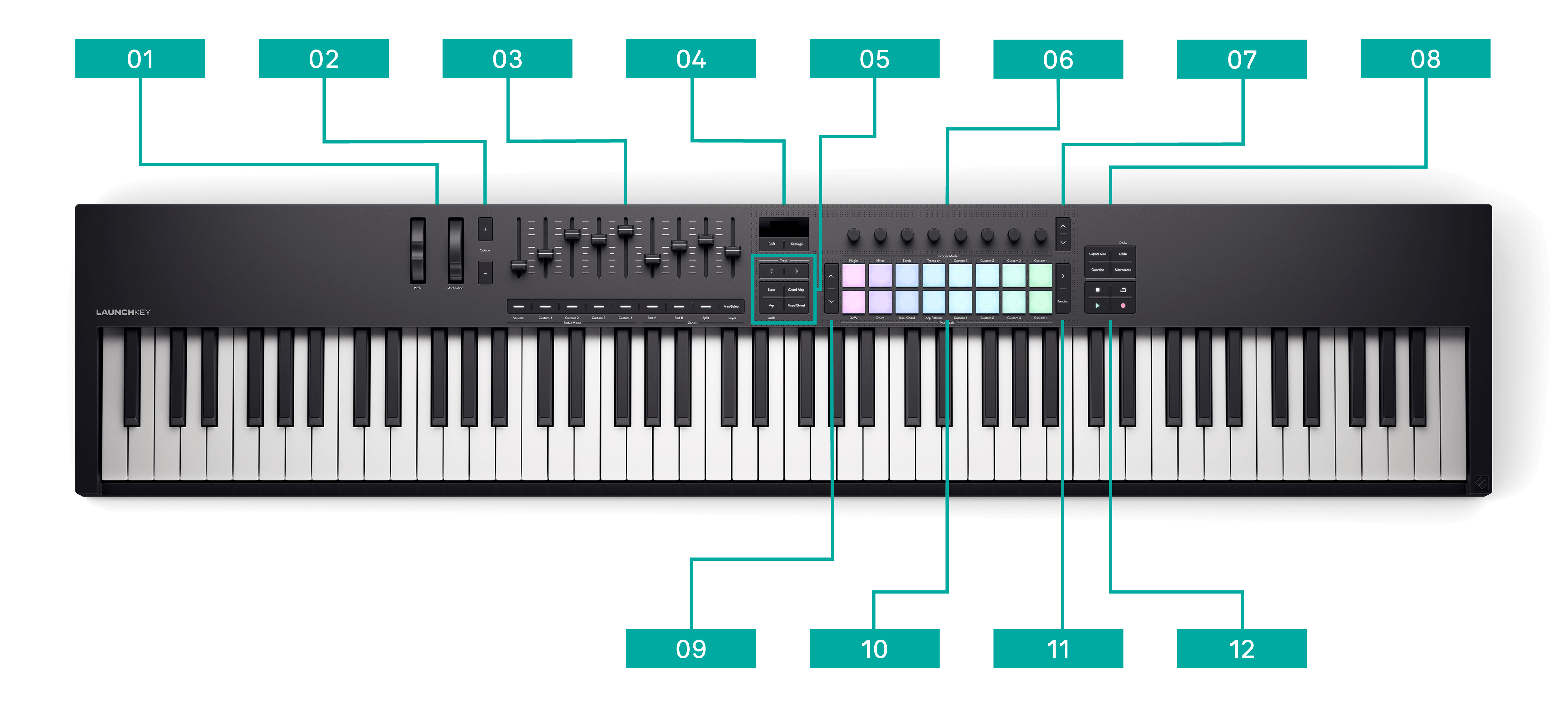

  1. Molettes de Pitch et de Modulation.

    • Molette de Pitch : modifie la hauteur de la ou des note(s) que vous jouez et envoie des messages de Pitch bend.

    • Molette de modulation : une molette programmable pour contrôler n’importe quel paramètre matériel ou logiciel.

  2. Boutons Octave + et Octave - : transposent le clavier en octaves. Appuyez simultanément sur les deux boutons pour réinitialiser l’octave par défaut.

  3. Faders et boutons de fader : neuf faders programmables et, en dessous, les boutons de contrôle correspondants.

  4. Boutons Écran, Shift et Paramètres : l’écran et les deux boutons directement en dessous.

    • Écran - affiche des informations importantes et donne un retour visuel des contrôles et des STAN.

    • Bouton Shift : accès aux commandes secondaires attribuées aux boutons, indiquées par un texte sur la façade.

    • Bouton Paramètres : accès au menu des paramètres.

    • Pour entrer en mode Veille, maintenez les boutons Shift et Paramètres enfoncés pendant deux secondes. Pour quitter, appuyez à nouveau sur le bouton Shift.

  5. Les six boutons sous l'écran :

    • Boutons Track - permet de naviguer dans les pistes de votre STAN.

    • Bouton Scale : active et contrôle le mode Scale.

    • Bouton Chord Map : active et contrôle le mode de progression des accords.

    • Bouton Arp : active et contrôle le mode de l’arpégiateur.

      Bouton Latch : maintenez Shift enfoncé et appuyez sur le bouton Arp pour y accéder.

    • Bouton Fixed Chord : active et contrôle le mode d’accords.

  6. Encodeurs : contrôles des encodeurs programmables.

  7. Boutons Bank Encoder - déplacez-vous vers le haut ˄ et vers le bas ˅ dans les banques de contrôles de l'encodeur.

  8. Boutons de workflow - un ensemble de quatre boutons.

    • Bouton Capture MIDI : récupère les notes MIDI récemment jouées dans les STAN pris en charge.

      • Bouton Quantise : déclenche la fonction de quantification dans les STAN pris en charge pour aligner les notes sur la grille.

    • Bouton Undo (Redo) : déclenche la fonction d’annulation de votre STAN. Maintenez la touche Shift enfoncée et appuyez sur Undo (annuler) pour déclencher la fonction Redo (rétablir).

    • Bouton Quantise : déclenche la fonction de quantification dans les STAN pris en charge pour aligner les notes sur la grille.

    • Bouton Métronome : active le métronome dans les STAN pris en charge.

  9. Boutons Pad bank ˄ up et ˅ down - deux boutons à gauche des pads pour monter et descendre les pads, par exemple en déplaçant des clips Live, en accédant à différents accords, etc.

  10. Pads : 16 pads sensibles à la vélocité, doté d’un aftertouch, dont la fonctionnalité change en fonction du mode Pad.

  11. À droite des pads se trouvent les éléments suivants :

    • Bouton > : bouton de lancement de Scene.

    • Bouton Function : active diverses fonctions secondaires en fonction du mode Pad.

  12. Boutons Transport : dans le sens horaire en haut à gauche : Stop, Loop, Play et Record.

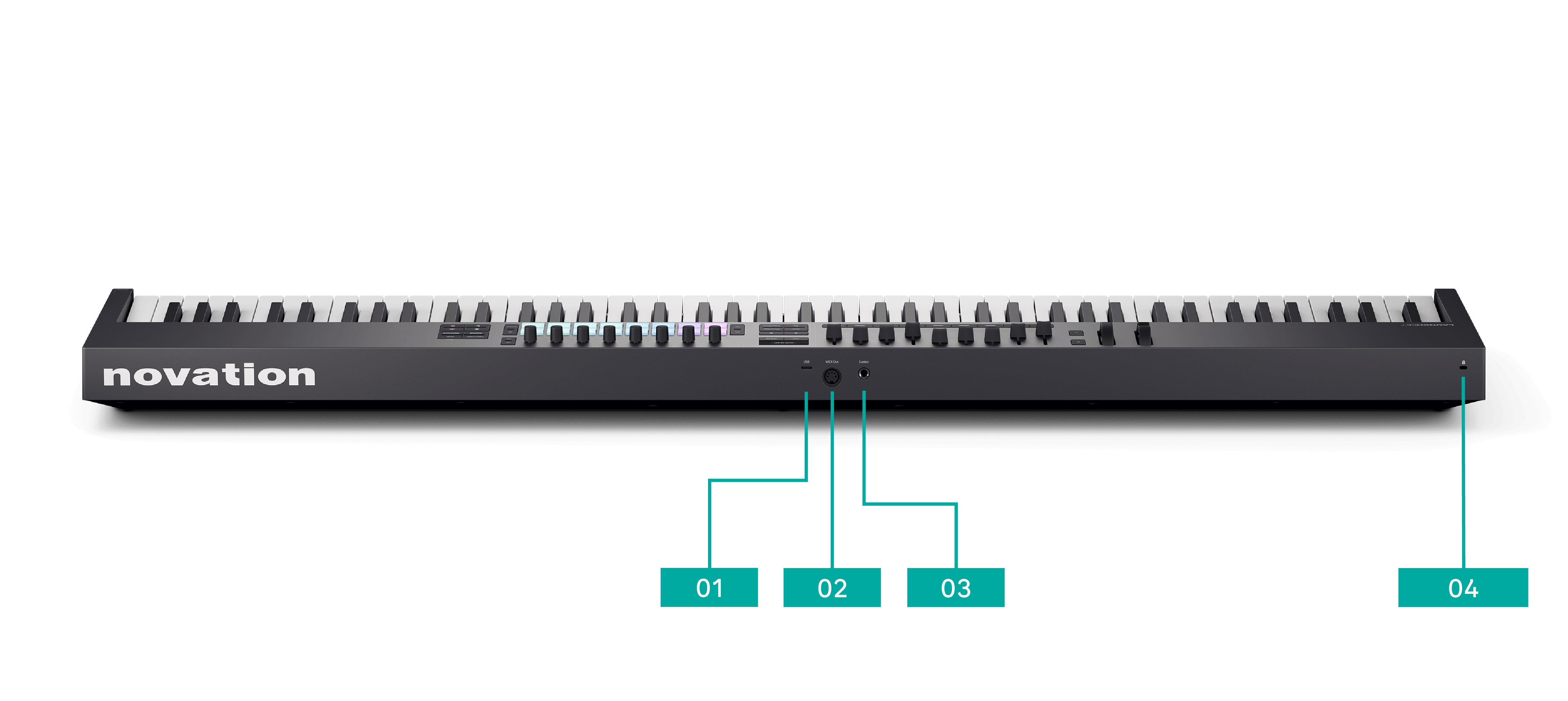

  1. Port USB : un port USB de type C. Envoie et reçoit des données et alimente votre Launchkey 88.

  2. Port de sortie MIDI () : envoie le MIDI de votre Launchkey au matériel MIDI externe.

  3. Entrée Sustain : permet de connecter une pédale de sustain (les pédales d’expression, de sourdine et de prolongation ne sont pas prises en charge).

  4. The Kensington lock icon.: Kensington Lock, utilisez un cadenas pour sécuriser votre etLaunchkey éviter le vol.

Terminologie des Drums pads

Tout au long de ce guide d'utilisation, nous nous référerons aux Drum Pads de la manière suivante :

  • Les deux boutons à gauche des pads sont les boutons Pad Bank haut et bas.

  • Les pads sont numérotés de gauche à droite : la rangée supérieure 1 à 8 et la rangée inférieure 9 à 16.

  • Les deux boutons à droite des pads sont les boutons de lancement et de fonction > Scene.

A top-down view of the pads showing how we've numbered the pads throughout this user guide left to right, top row: 1 to 8, bottom row: 9 to 16.

Bouton Shift

Le bouton Shift du Launchkey permet d’accéder aux fonctions secondaires sur de nombreux boutons. Pour accéder aux fonctions secondaires, maintenez la touche Shift enfoncée et appuyez sur l’un des boutons ayant une fonction shift secondaire. Voici une liste des boutons avec des fonctions shift secondaires. Certaines fonctions varient selon le STAN.

Shift vous permet de prévisualiser les contrôles. Maintenez la touche Shift enfoncée et déplacez un contrôle ; l'écran vous affiche la valeur sans la modifier. Vous pouvez également appuyer deux fois sur le bouton Shift pour le verrouiller.

Note

Lorsque vous maintenez enfoncée le bouton Shift, tous les autres boutons dotés d’une fonction secondaire disponibles s’allument.

Tableau 1. Boutons fonctions Shift

Combinaison

Function

Shift + Octave +

Transpose +

Shift + Octave -

Transpose -

Shift + < bouton Piste

< Piste gauche

Shift + > bouton Piste

Piste > droite

Shift + Arp

Latch

Shift + Annuler

Rétablir

Tableau 2. Fonctions Shift du bouton fader

Combinaison

Function

Shift + bouton Fader 1

Mode fader : Volume

Bouton Shift + Fader 2

Mode Fader : Personnalisé 1

Bouton Shift + Fader 3

Mode Fader : Personnalisé 2

Bouton Shift + Fader 4

Mode Fader : Personnalisé 3

Bouton Shift + Fader 6

Mode Fader : Personnalisé 4

Bouton Shift + Fader 6

Partie A

Bouton Shift + Fader 7

Partie B

Bouton Shift + Fader 8

Split

Bouton Shift + Fader 9

Layer

Tableau 3. Fonctions de changement de pad

Combinaison

Function

Shift + Pad 1

Mode Encoder : Plugin

Shift + Pad 2

Mode Encoder : Mixer

Shift + Pad 3

Mode Encoder : Sends

Shift + Pad 4

Mode Encoder : Transport

Shift + Pad 5

Mode Encoder : Personnalisé 1

Shift + Pad 6

Mode Encoder : Personnalisé 2

Shift + Pad 7

Mode Encoder : Personnalisé 3

Shift + Pad 8

Mode Encoder : Personnalisé 4

Shift + Pad 9

Mode Pad : STAN

Shift + Pad 10

Mode Pad : Drum

Shift + Pad 11

Mode Pad : User Chord

Shift + Pad 12

Mode Pad : Arp Pattern

Shift + Pad 13

Mode Pad : Personnalisé 1

Shift + Pad 14

Mode Pad : Personnalisé 2

Shift + Pad 15

Mode Pad : Personnalisé 3

Shift + Pad 16

Mode Pad : Personnalisé 4

Mode veille

Le bouton Shift de votre Launchkey vous permet également de mettre votre Launchkey en mode veille. En mode veille, vous pouvez laisser votre Launchkey branché à l’alimentation ou à votre ordinateur, mais éteindre toutes les lumières.

Pour entrer et sortir du mode veille :

  1. Maintenez le bouton Shift enfoncé.

  2. Maintenez le bouton Paramètres enfoncé pendant deux secondes.

    Toutes les lumières de votre Launchkey s’éteignent, et vous êtes maintenant en mode veille.

  3. Appuyez à nouveau sur le bouton Shift ou Paramètres pour quitter le mode veille.

    Le Launchkey se rallume.

Astuce

Le mode veille éteint uniquement les lumières, donc les contrôles de votre Launchkey continuent d’envoyer des données MIDI.

Boutons de modification du Latch

Certaines fonctions du Launchkey nécessitent que vous appuyiez sur une combinaison de boutons en commençant par un bouton de « modification », par exemple, Shift + un bouton. Vous pouvez « verrouiller » les boutons de modification pour faciliter ces fonctions. Pour verrouiller un bouton de modification, appuyez deux fois sur le bouton de modification.

Ceci s'applique aux boutons suivants :

  • Shift

  • Split : appuyez deux fois sur Shift et maintenez la touche Split enfoncée pour faciliter le choix d’un point de division.
