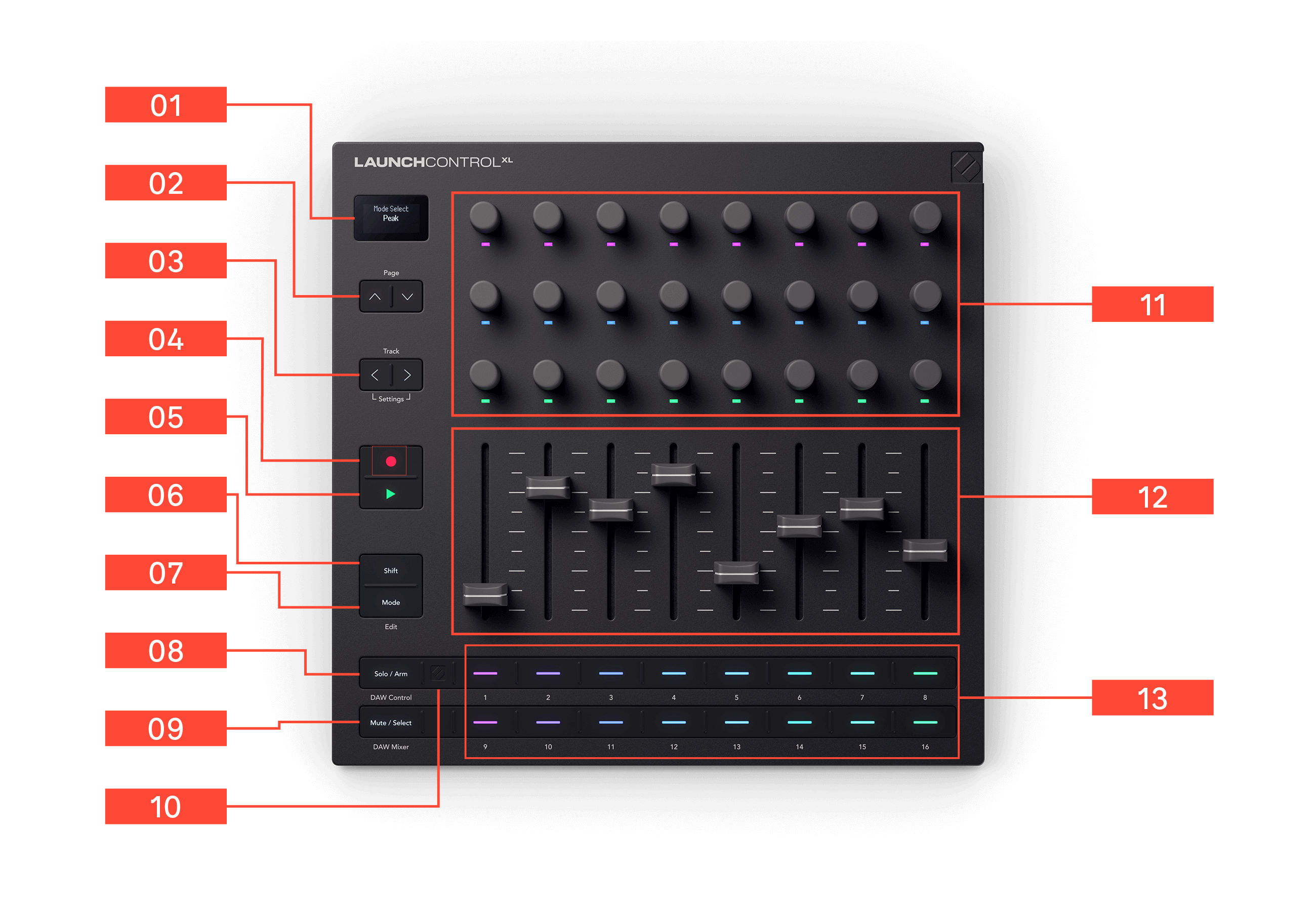

Les pages suivantes vous donnent une idée des fonctionnalités des contrôles de votre Launch Control XL 3. Pour l’intégration STAN, voir Contrôles de votre STAN avec le Launch Control XL 3, pour l’utilisation de Launch Control XL 3 dans des applications non STAN, voir Utilisation du Launch Control XL 3 hors STAN.
-
Écran : affiche les informations importantes.
-
Boutons Track : permet de naviguer dans les pistes de votre STAN.
Pour accéder aux Paramètres, passez en mode personnalisé et maintenez enfoncés les deux boutons Track <> pendant 300 millisecondes.
-
Bouton Record ⏺ : active/désactive l’enregistrement dans votre STAN.
-
Bouton Play ▶ : contrôle et correspond au comportement du bouton Play de votre STAN.
-
Bouton Mode : sélectionnez ce que le Launch Control XL 3 contrôle, STAN Mixer, STAN Control ou un mode personnalisé.
-
Bouton Mode : sélectionnez ce que le Launch Control XL 3 contrôle, STAN Mixer, STAN Control ou un mode personnalisé.
Maintenez Shift et Mode pour accéder au menu Mode Settings Edit.
-
Bouton Solo/Arm : en modes STAN, changez ce que cette rangée de boutons contrôle.
-
Bouton Mute/Select : dans les modes STAN, modifie ce que cette rangée de boutons contrôle.
-
Bouton Novation : rien… pour l’instant.
-
Encodeurs : contrôles des encodeurs programmables.
-
Faders : contrôles des faders programmables.
-
Boutons 1 - 16 - Solo/Arm ou Mute/Select: boutons en mode STAN, ou contrôles des boutons programmables en modes personnalisés.
Les pages vers le haut et vers le bas sont la première paire de boutons horizontaux sous l’écran, sur le côté gauche du Launch Control XL 3.
Les boutons s’allument lorsqu’ils sont disponibles et vous permettent de naviguer dans de nombreuses zones du Launch Control XL 3. Par exemple, si vous êtes à la première ou à la dernière page, un seul des deux boutons s’allume.
Lorsque vous appuyez sur l’un des boutons, l’écran affiche ce qui a changé.
Les boutons Track <> gauche et Track droit sont la deuxième paire de boutons horizontaux sous l’écran, sur le côté gauche du Launch Control XL 3.
Les boutons s’allument lorsqu’ils sont disponibles et vous permettent de naviguer dans de nombreuses zones du Launch Control XL 3. Par exemple, si vous êtes à la première ou à la dernière page, un seul des deux boutons s’allume.
Lorsque vous appuyez sur l’un des boutons, l’écran affiche ce qui a changé.
Pour accéder aux paramètres, appuyez et maintenez enfoncés les deux boutons Track <> pendant 300 millisecondes.
Note
Le menu Paramètres n'est accessible qu'en mode personnalisé. Dans les deux modes DAW, les boutons permettent de naviguer entre les pistes.
Pour plus d’informations, voir Page des paramètres du Launch Control XL 3.
En mode STAN, Record ⏺ imite l’enregistrement activé/désactivé dans votre STAN.
Record ⏺ constitue la moitié supérieure de la troisième paire de boutons sous l’écran.
Pour plus d’informations, voir Contrôles de votre STAN avec le Launch Control XL 3.
En mode STAN, Play ▶ imite le comportement de vos boutons de lecture STAN.
Play ▶ constitue la moitié inférieure de la troisième paire de boutons sous l’écran.
Pour plus d’informations, voir Contrôles de votre STAN avec le Launch Control XL 3.
Le Shift permet d’accéder aux fonctions secondaires sur de nombreux boutons. Maintenez le bouton Shift enfoncée et appuyez sur n’importe quel bouton doté d’une fonction secondaire.
Shift est la moitié supérieure de la quatrième paire de boutons.
Shift vous permet de prévisualiser les contrôles. Maintenez la touche Shift enfoncée et déplacez un contrôle ; l'écran vous affiche la valeur sans la modifier. Vous pouvez également appuyer deux fois sur le bouton Shift pour le verrouiller.
Astuce
Lorsque vous maintenez enfoncée le bouton Shift , tous les autres boutons dotés d’une fonction secondaire disponibles s’allument.
Mode vous permet de choisir le mode dans lequel se trouvent les Launch Control XL 3. Le bouton Mode définit la fonction de toutes les contrôles.
Votre Launch Control XL 3 dispose de deux modes STAN ( STAN Control et STAN Mixer ), de 15 modes personnalisés et d’un mode par défaut (slot 16).
-
Les modes STAN cartographient votre Launch Control XL 3 pour prédéfinir les mappages dans vos STAN, voir Contrôles de votre STAN avec le Launch Control XL 3.
-
Vous pouvez modifier les contrôles dans Modes personnalisés, voir Modes personnalisés .
Pour sélectionner un mode :
-
Appuyez sur le bouton Mode pour entrer dans la sélection du mode.
Les boutons 16 s’allument, le mode actuellement sélectionné est blanc, le reste est bleu.
-
Appuyez sur un bouton bleu pour changer de mode. L’écran affiche le nom du mode
Le bouton Mode est un interrupteur ; il reste actif lorsque vous appuyez une fois dessus. Vous pouvez changer de mode plusieurs fois à l’aide des boutons, et les autres contrôles se mettent à jour en temps réel. Cela vous permet de basculer rapidement entre les contrôles de l’encodeur et du fader.
-
Appuyez à nouveau sur le bouton Mode pour quitter la sélection du mode.
Utiliser momentanément le bouton Mode
Vous pouvez tenir le Mode bouton pour accéder temporairement à la sélection du mode. En le maintenant enfoncé, vous pouvez changer de mode et ajuster les commandes. Lorsque vous le relâchez, Mode Ce bouton permet de changer de mode et de revenir au dernier bouton pressé.
Maintenez la touche Shift enfoncée et appuyez sur le bouton Mode pour accéder au menu Edit des modes personnalisés, via le menu Paramètres du mode. Chaque mode personnalisé dans Launch Control XL 3 a son propre menu Paramètres du mode pour configurer la façon dont le mode personnalisé interagit avec les ports MIDI.
Pour accéder au menu Paramètres du mode personnalisé, maintenez le bouton Shift enfoncée et appuyez sur le bouton Mode ( Edit ).
Pour quitter le menu d’édition des paramètres du mode personnalisé, appuyez sur le bouton Mode .
-
Pour trouver un paramètre, appuyez sur Page ▲▼ haut et bas.
-
Pour régler un paramètre, utilisez les boutons Track <> .
Vous pouvez modifier les paramètres suivants par mode personnalisé. Le bouton correspondant au mode personnalisé que vous modifiez actuellement s’allume en blanc. Vous pouvez changer le mode personnalisé en cours de modification en appuyant sur les boutons de mode personnalisé.
|
Réglage |
Plage de valeurs |
Description |
Valeur par défaut |
|---|---|---|---|
|
Fusionner |
Activé Désactivé |
Sur permet aux données MIDI entrantes de fusionner avec les données MIDI générées par la surface (lorsque vous déplacez une commande sur Launch Control XL 3) et être envoyé à la sortie MIDI de ce mode personnalisé. |
Sur |
|
Filtre de fusion |
Désactivé Chapitres 1 à 16 |
Définissez le canal d'entrée MIDI à fusionner avec le MIDI généré par la surface pour ce mode personnalisé. Désactivé permet à tous les canaux MIDI In entrants de fusionner avec les événements générés par la surface de ce mode personnalisé. |
Désactivé |
|
Fusionner Ch |
En tant qu'entrée Chapitres 1 à 16 |
Définissez le canal MIDI sur lequel les données MIDI en mode personnalisé et les données MIDI entrantes sont envoyées. En tant qu'entrée ne modifie pas le canal des données MIDI entrantes. |
En tant qu'entrée |
|
Port de sortie |
USB DIN 1 DIN 2 Tous |
Définit le port auquel le mode personnalisé transmet ses données MIDI. All envoie les données MIDI à l’USB et aux deux ports DIN. Si la fusion est activée, les données MIDI à l'emplacement Dans Le port sera également envoyé au(x) port(s) de sortie que vous avez choisi(s). |
Tous |
Important
Le réglage MIDI Thru, dans le Menu Paramètres, est prioritaire sur les paramètres du mode personnalisé.
Si vous activez MIDI Thru dans le menu Réglages, les données MIDI seront transmises au niveau du MIDI. Dans Le port est envoyé au MIDI Sortie 2/À travers quels que soient les paramètres du mode personnalisé.
Si le mode personnalisé actif est configuré pour une sortie sur DIN 2 ou All, et que MIDI Thru est activé, les données du mode personnalisé ne seront pas fusionnées et envoyées depuis la sortie DIN 2.

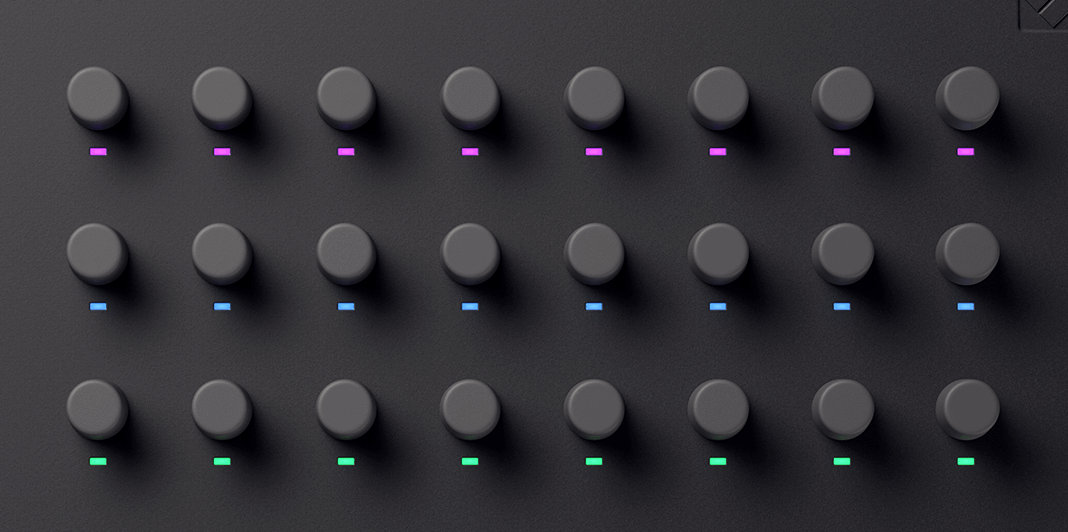

Le Launch Control XL 3 a 24 encodeurs infinis, en rangées de huit, avec des LED allumées en fonction du mode.
Lorsque vous déplacez des contrôles, l’écran affiche le nom et la valeur. Pour prévisualiser un contrôle à l’écran, sans le modifier, maintenez le bouton Shift enfoncée et déplacez le contrôle.
Les encodeurs ont différents modes variant selon le STAN, ou vous pouvez les personnaliser dans Modes personnalisés.
En mode STAN , les encodeurs disposent de deux zones :
-
Les rangées 1 et 2 contrôlent un élément du STAN (par exemple, les plugins ou les envois).
-
La rangée 3 contrôle un autre élément (par exemple, le transport ou Pan).
Pour en savoir plus sur les modes de l’encodeur :
Astuce
Les encodeurs infinis sont des boutons rotatifs qui tournent en continu. Cela arrête les sauts dans les paramètres lors du changement de mode ou de piste. Votre Launch Control XL 3 reste toujours synchronisé avec votre STAN ou d’autres appareils.

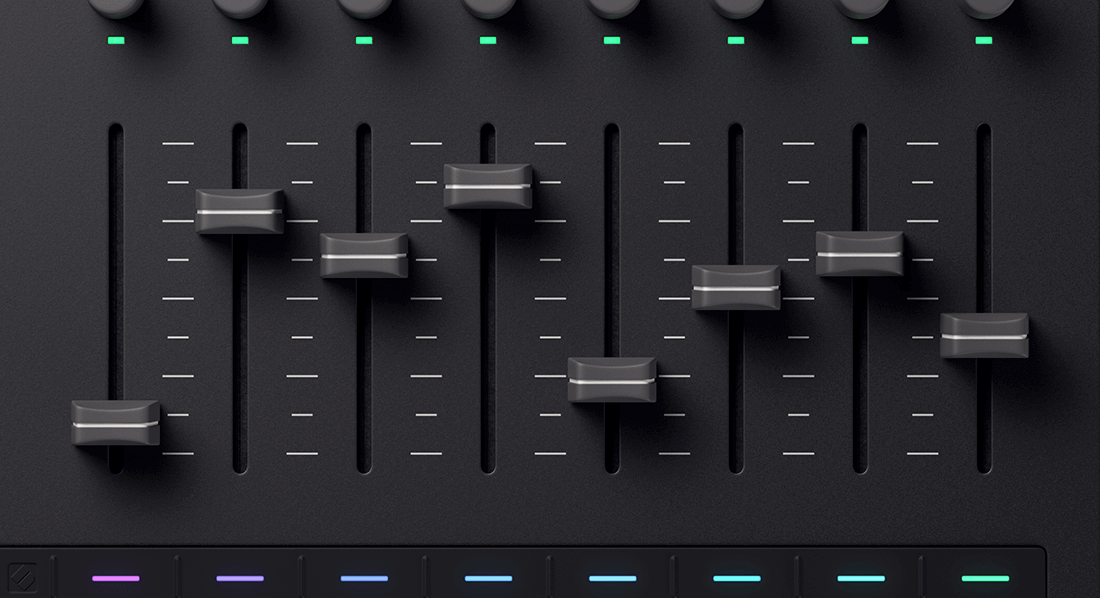

Le Launch Control XL 3 dispose de huit faders. Vous pouvez utiliser les faders pour contrôler les niveaux de la console de mixage de votre STAN ou envoyer des messages MIDI personnalisés pour contrôler d’autres appareils, comme des périphériques ou des plugins.
Lorsque vous déplacez des contrôles, l’écran affiche le nom et la valeur. Pour prévisualiser un contrôle à l’écran, sans le modifier, maintenez le bouton Shift enfoncée et déplacez le contrôle.
Les faders du Launch Control XL 3.
Pour en savoir plus sur les modes des faders :
Lorsque vous changez de mode, vos faders peuvent ne pas s’aligner sur les nouveaux paramètres. Pour éviter que les valeurs ne sautent lorsque vous déplacez un fader, vous pouvez activer la capture du fader dans le menu Paramètres .
-
Lorsque vous sélectionnez Pickup, le déplacement du fader ne modifie pas le paramètre tant que vous n’avez pas passé la valeur actuelle.
-
Lorsque vous sélectionnez Jump, le déplacement d’un fader modifie immédiatement la valeur, ce qui fait que la valeur « saute » directement à la nouvelle valeur.

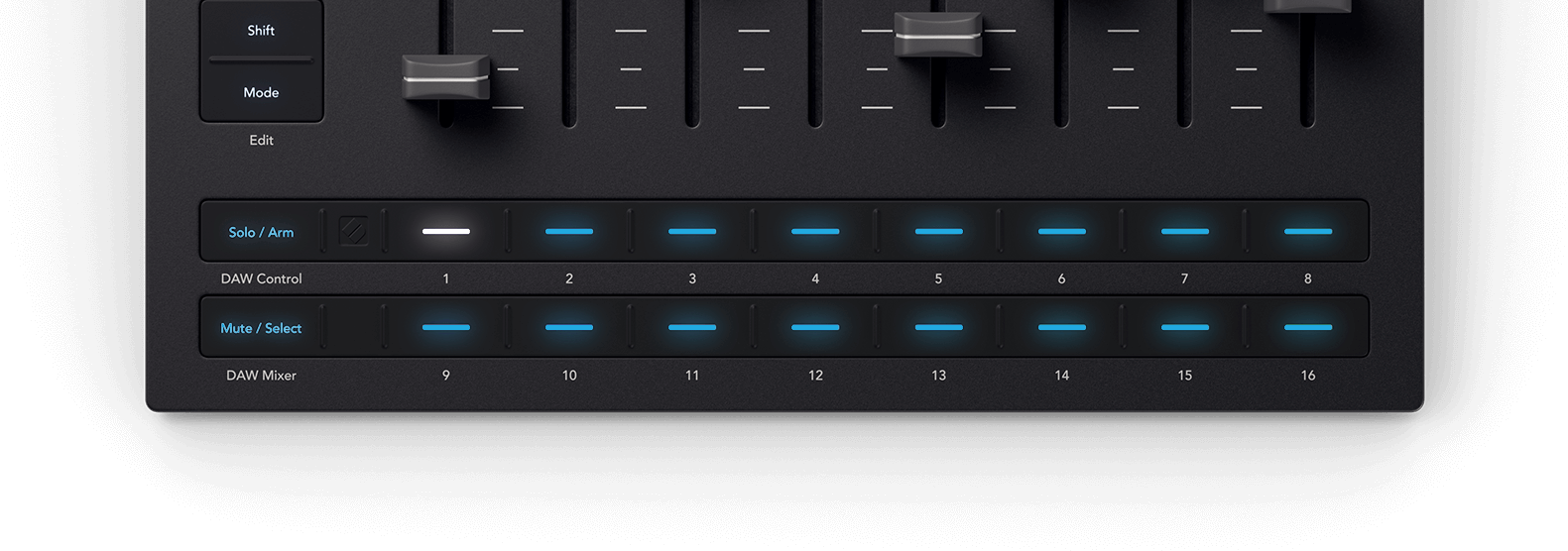

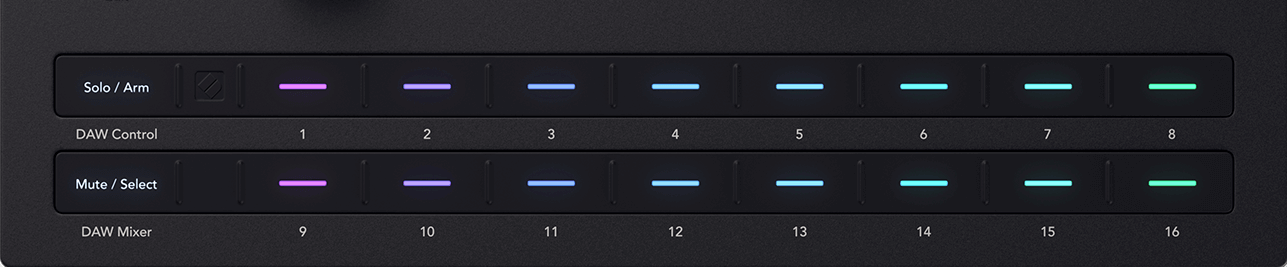

En bas de la façade de votre Launch Control XL 3 se trouvent deux rangées de 19 boutons au total.
Lorsque votre Launch Control XL 3 contrôle un STAN, les boutons sous les faders agissent comme un bouton Solo/Arm (rangée supérieure) ou Mute/Select (rangée inférieure). Les boutons tout au bout à gauche basculent entre les paramètres, voir les sections suivantes pour plus d’informations :
Lorsque vous n’utilisez pas de STAN, les boutons 16 envoient des messages personnalisés tels que Notes MIDI, CC, Modifications du programme, NRPN et frappes au clavier.
Voir Utilisation des modes personnalisés sur le Launch Control XL 3 pour plus d’informations.
Appuyez sur le bouton Solo/Arm , à gauche de la rangée de boutons supérieure, pour changer la rangée de boutons supérieure entre la piste Solo et les contrôles d’enregistrement Arm.
Lorsque les boutons sont en mode Solo, appuyer sur un bouton change l’état Solo de la piste STAN correspondante.
Appuyez sur le bouton Mute/Select , à gauche de la rangée de boutons inférieure, pour changer la rangée de boutons inférieure entre les contrôles Mute et Select.
Lorsque les boutons sont en mode Mute, appuyer sur un bouton change l’état de sourdine de la piste STAN correspondante.
-

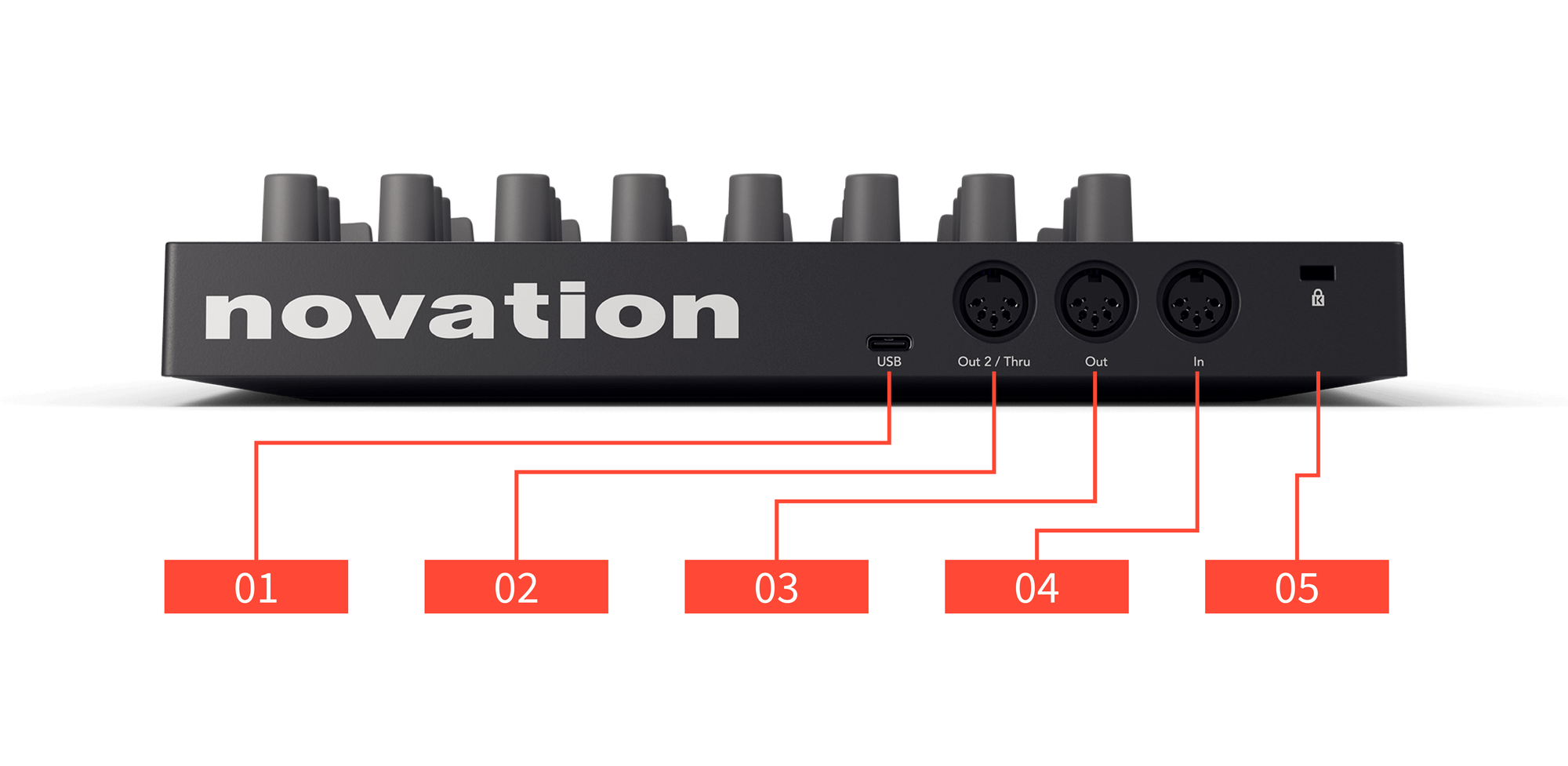

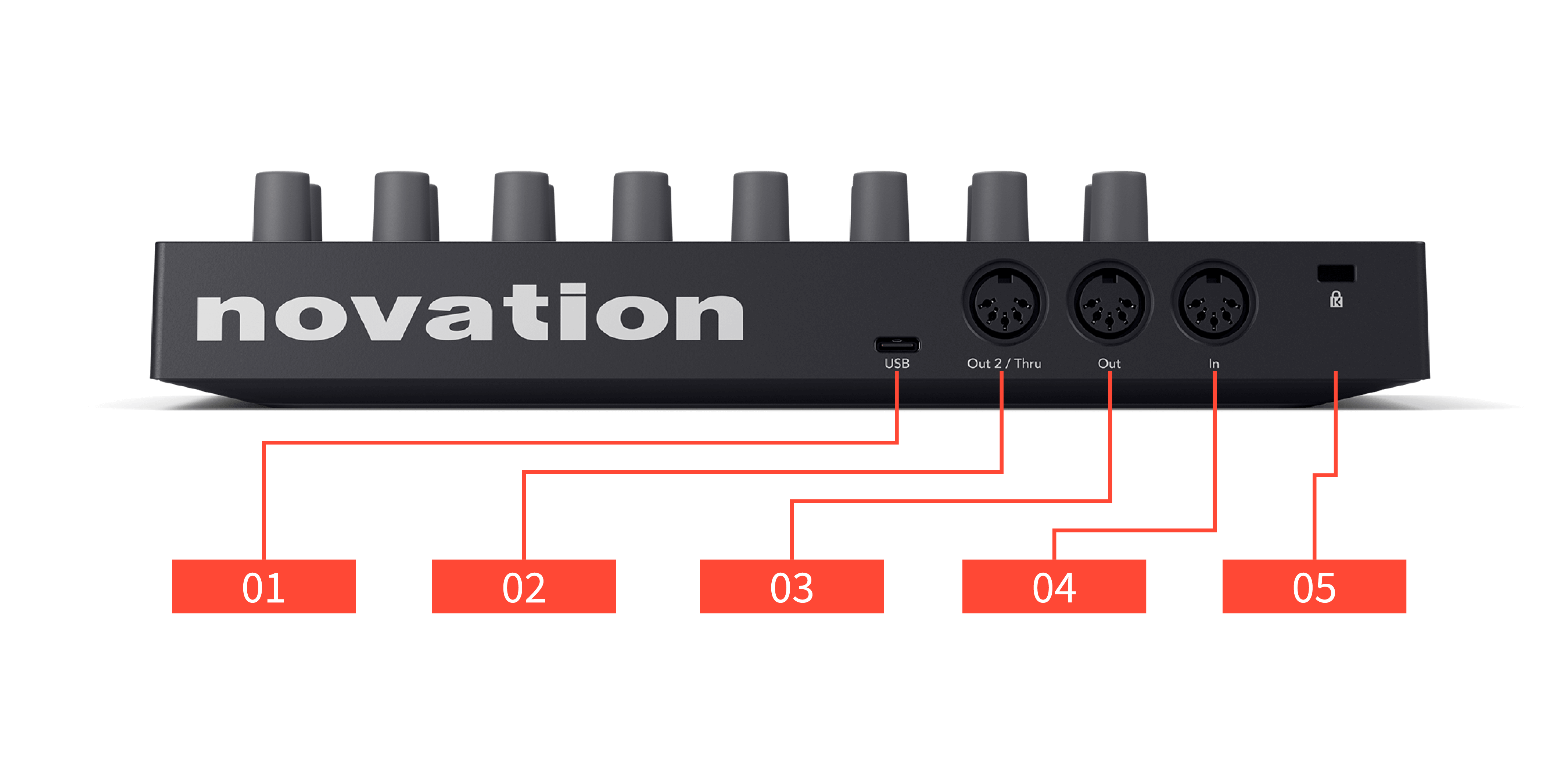

Sortie MIDI : connecteur MIDI DIN 5 broches pour la connexion au périphérique externe MIDI.
-
- Kensington Lock, utilise un cadenas pour sécuriser votre Launch Control et dissuader les voleurs.

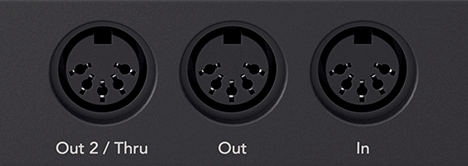

Les ports MIDI vous permettent d’utiliser le Launch Control XL 3 dans les configurations périphériques et hybrides. Par exemple, étendre les contrôles physiques sur un synthétiseur, une boîte à rythmes ou une groovebox.
L’ Entrée du port MIDI DIN 5 broches vous permet d’envoyer des données d’autres appareils MIDI vers votre Launch Control XL 3.
Par exemple, pour utiliser votre Launch Control XL 3 avec un clavier MIDI et contrôler plusieurs appareils,
Pour plus d’informations, voir les sections Utilisation du Launch Control XL 3 hors STAN
La Sortie du port MIDI vous permet d’envoyer les messages MIDI des encodeurs, faders et boutons aux périphériques avec des entrées MIDI.
Ceci est utile pour ajouter un contrôle supplémentaire au périphérique : synthétiseurs, boîtes à rythmes et grooveboxes, ou pour avoir un accès instantané aux paramètres sans avoir à plonger dans le menu de vos instruments périphériques.
Pour plus d’informations, voir les sections Utilisation du Launch Control XL 3 hors STAN
La Sortie du port MIDI 2/Thru vous permet de choisir entre la sortie ou le Thru d’un second port MIDI. Vous pouvez modifier cela dans le menu Paramètres .
-
En mode Sortie MIDI 2, le port fonctionne de la même manière qu’en Sortie MIDI, vous pouvez envoyer des messages MIDI des contrôles au périphérique avec les entrées MIDI.
Ceci est utile lorsque :
-
vous devez envoyer un message MIDI au périphérique indépendant de Sortie MIDI. Par exemple, pour contrôler deux appareils à l’aide de deux modes personnalisés. Un appareil connecté à la Sortie MIDI et un autre connecté à Sortie 2 MIDI.
-
-
Entrée MIDI Thru : le port fonctionne en transférant une copie de tous les messages MIDI entrant dans l’entrée du port DIN du Launch Control XL 3 .
Ceci est utile lorsque :
-
votre Launch Control XL 3 fait partie d’une chaîne MIDI plus grande, et vous devez transmettre des messages MIDI d’un appareil, par exemple un clavier, à deux appareils, l’un contrôlé par le Launch Control XL 3 et l’autre contrôlé par le clavier via le Launch Control XL 3. Par exemple, un clavier, à deux appareils, l’un contrôlé par le Launch Control XL 3 connecté au port de sortie MIDI, et l’autre contrôlé par le clavier via le port MIDI Thru du Launch Control 3.
-
Pour plus d’informations, voir Utilisation du Launch Control XL 3 hors STAN.
Le Launch Control XL 3 dispose d’ un port USB 2.0 Type-C. Cela vous permet de connecter votre Launch Control XL 3 à votre ordinateur ou à un hôte USB MIDI.
Le port USB présente quelques objectifs clés :
-
Il fournit de l’énergie au Launch Control XL 3, à la fois lors de la connexion à un ordinateur ou en mode autonome.
-
Il envoie et reçoit les données MIDI, soit vers votre STAN, une application MIDI ou via un hôte USB MIDI.
-
Il vous permet d’installer les mises à jour du micrologiciel et de gérer les modes personnalisés pour votre Launch Control XL 3 via Components.
Ton Launch Control XL 3 peut servir d'interface MIDI et vous permettre d'envoyer des données MIDI de votre ordinateur (par exemple, des séquenceurs et des stations de travail audio numériques) vers du matériel externe via les deux sorties MIDI DIN.
Le périphérique MIDI USB de votre ordinateur affiche chaque port MIDI DIN séparément, ce qui vous permet d'envoyer des messages MIDI à chaque port.
Important
Le port Out 2/Thru continue de suivre le réglage Thru. Les données envoyées à DIN Out 2 ne seront pas transmises si MIDI Thru est activé dans le menu Réglages.
Les paramètres du mode personnalisé n'affectent pas les données MIDI. Si vous configurez un mode personnalisé pour une sortie sur un port DIN et que vous envoyez des données USB vers ce même port, Launch Control XL 3 fusionne les données.
