Descripción general del hardware del Launchkey 88 – Guías del usuario de Novation

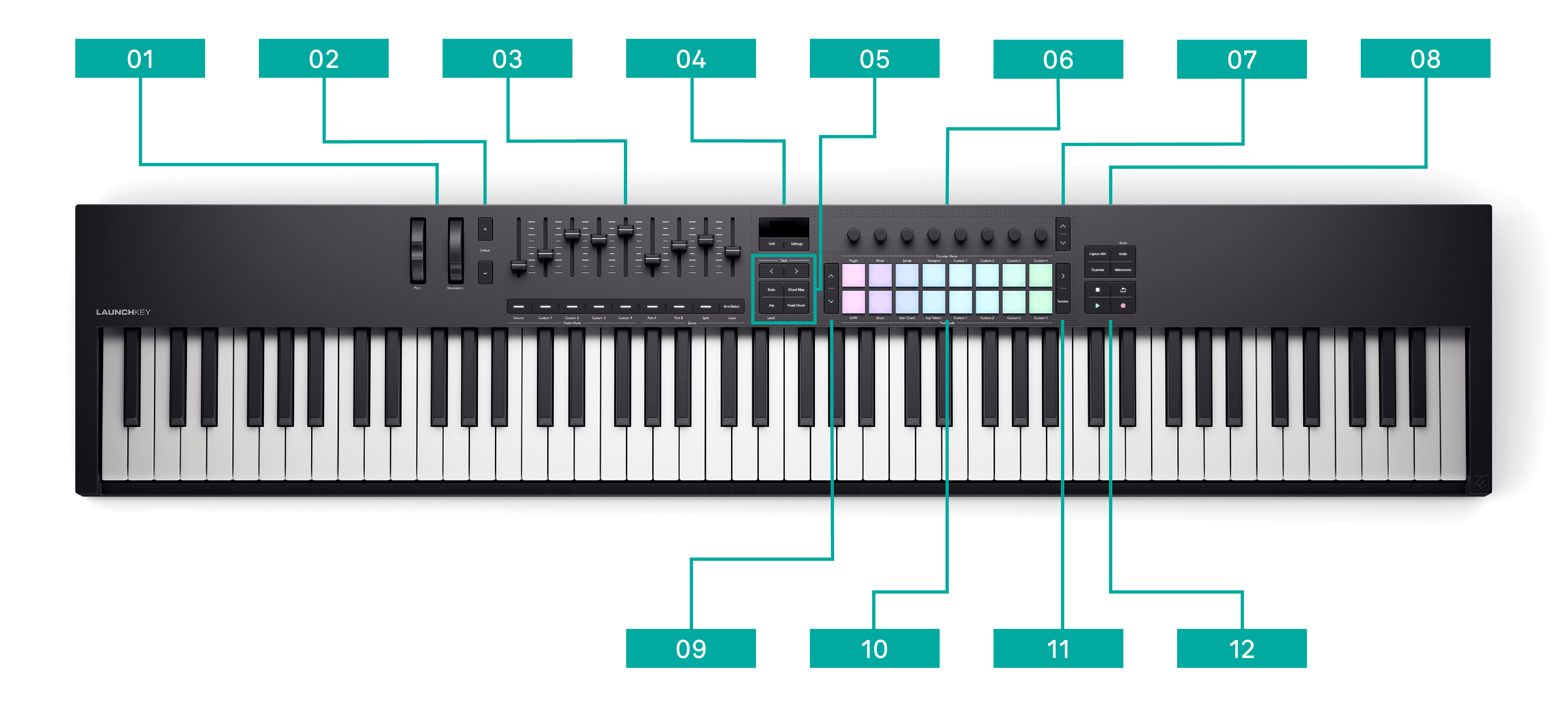

Ruedas de tono y modulación.
- Rueda de tono: dobla el tono de las notas que está tocando y envía mensajes de inflexión de tono.
- Rueda de modulación: una rueda asignable para controlar cualquier parámetro de hardware o software.
Botones de Octava + y Octava -: transponen el teclado en octavas. Pulse ambos botones para restablecer la octava predeterminada.
Faders y botones del Fader: nueve faders asignables y debajo de los controles del botón fader relacionados.
Botones de Pantalla, Mayús y Configuración: la pantalla y los dos botones directamente debajo.
- Pantalla: muestra información importante y proporciona retroalimentación visual de los controles y del DAW.
- Botón Mayús: accede a los controles secundarios asignados a los botones, visibles en texto en el panel frontal.
- Botón de configuración: accede al menú de configuración.
- Para entrar en el modo de espera, mantenga presionados los botones Mayús y Configuración durante dos segundos. Para salir, pulse el botón Mayús de nuevo.
Los seis botones debajo de la pantalla:
- Botones de seguimiento: muévase a través de las pistas de su DAW.
- Botón de Scale: habilita y controla el modo Scale.
- Botón de mapa de acordes: habilita y controla el modo Mapa de acordes.
- Botón de Arp: habilita y controla el modo Arp.

  Botón de Bloqueo: mantega presionado Mayús y pulse el botón Arp para acceder al botón de Bloqueo.
- Botón de Acorde fijo: habilita y controla el modo Chord fijo.
Codificadores: controles de codificador asignables.
Botones del banco del codificador: muévase hacia arriba y hacia abajo a través de los bancos de controles del codificador.
Botones de flujo de trabajo: un conjunto de cuatro botones.
- Botón de captura MIDI: recupera notas MIDI reproducidas recientemente en DAW compatibles.
  - Botón de Cuantificación: activa la función de cuantificación en DAW compatibles para ajustar notas a la cuadrícula.
- Botón de Deshacer (rehacer): activa la función de deshacer de su DAW. Mantenga presionado Mayús y pulse Deshacer para activar la función Rehacer.
- Botón de Cuantificación: activa la función de cuantificación en DAW compatibles para ajustar notas a la cuadrícula.
- Botón de Metrónomo: habilita el metrónomo en DAW compatibles.
Botones de banco del pad ˄ hacia arriba y ˅ hacia abajo: dos botones a la izquierda de los pads para mover hacia arriba y hacia abajo los pads, por ejemplo, mover clips en vivo, acceder a diferentes acordes, etc.
Pads: 16 pads sensibles a la velocidad, habilitados para el toque posterior, que cambian de funcionalidad según el modo del pad.
A la derecha de los pads se encuentran las siguientes:
- Botón >: botón de inicio de escena.
- Botón de Función: habilita varias funciones secundarias según el modo de pad.
Botones de Transporte: en el sentido de las agujas del reloj comenzando arriba a la izquierda: Detener, Bucle, Reproducir y Grabar.

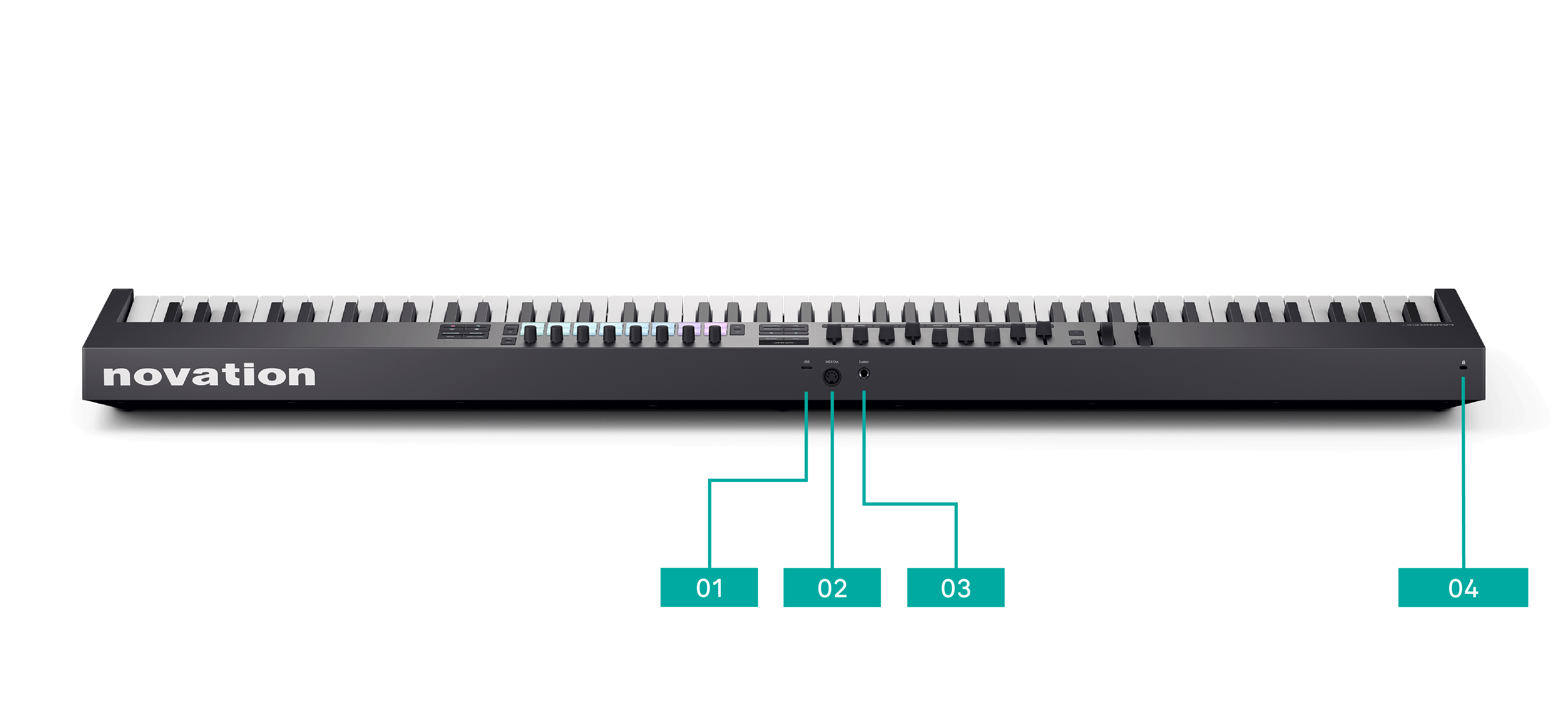

Puerto USB: un puerto USB tipo C. Envía y recibe datos, y suministra alimentación al Launchkey 88.
Puerto de salida MIDI (): envíe MIDI desde su Launchkey a hardware MIDI externo.
Entrada de Sustain: conecte un pedal de sustain (no se admiten pedales de expresión, suaves y sostenuto).
: cerradura Kensington, use una cerradura para asegurar sus Launchkey y disuadir el robo.

Terminología de los pads de la batería

A lo largo de esta guía del usuario, nos referiremos a los pads de la batería de la siguiente manera:

Los dos botones a la izquierda de los pads son los botones de arriba y abajo del Banco de pads.
Los pads están numerados de izquierda a derecha: la fila superior del 1 al 8 y la fila inferior del 9 al 16.
Los dos botones a la derecha de los pads son los botones de ejecución y función de la > Escena.

A top-down view of the pads showing how we've numbered the pads throughout this user guide left to right, top row: 1 to 8, bottom row: 9 to 16.

Botón Mayús

El botón Shift del Launchkey permite acceder a funciones secundarias en muchos botones. Para acceder a las funciones secundarias, mantenga pulsado Shift y pulse cualquiera de los botones con función secundaria de shift. Esta es una lista de botones con funciones secundarias de shift. Algunas funciones varían según el DAW.

Mayús le permite obtener una vista previa de los controles. Mantenga Mayús y mueva un control; la pantalla le muestra el valor sin cambiarlo. También puede pulsar dos veces el botón Mayús para bloquearlo.

Nota

Cuando mantiene presionado el botón Mayús, cualquier otro botón con una función de cambio disponible se ilumina.

Tabla 1. Funciones de los botones de cambio

Combinación	Función
Mayús + Octava +	Transponer +
Mayús + Octava -	Transponer -
Botón Mayús + < Pista	< Pista izquierda
Botón Mayús + > Pista	Pista > derecha
Mayús + Arp	Bloqueo
Mayús + Deshacer	Rehacer

Tabla 2. Funciones de cambio del botón del Fader

Combinación	Función
Botón Mayús + Fader 1	Modo del fader: Volumen
Botón Mayús + Fader 2	Modo del fader: Personalizado 1
Botón Mayús + Fader 3	Modo del fader: Personalizado 2
Botón Mayús + Fader 4	Modo del fader: Personalizado 3
Botón Mayús + Fader 6	Modo del fader: Personalizado 4
Botón Mayús + Fader 6	Pieza A
Botón Mayús + Fader 7	Pieza B
Botón Mayús + Fader 8	División
Botón Mayús + Fader 9	Superposición

Tabla 3. Funciones de cambio de los pads

Combinación	Función
Mayús + Pad 1	Modo del codificador: Plugin
Mayús + Pad 2	Modo del codificador: Mezclador
Mayús + Pad 3	Modo del codificador: Envíos
Mayús + Pad 4	Modo del codificador: Transporte
Mayús + Pad 5	Modo del codificador: Personalizado 1
Mayús + Pad 6	Modo del codificador: Personalizado 2
Mayús + Pad 7	Modo del codificador: Personalizado 3
Mayús + Pad 8	Modo del codificador: Personalizado 4
Mayús + Pad 9	Modo del pad: DAW
Mayús + Pad 10	Modo del pad: Batería
Mayús + Pad 11	Modo del pad: Acorde del usuario
Mayús + Pad 12	Modo del pad: Patrón del arpegiador
Mayús + Pad 13	Modo del pad: Personalizado 1
Mayús + Pad 14	Modo del pad: Personalizado 2
Mayús + Pad 15	Modo del pad: Personalizado 3
Mayús + Pad 16	Modo del pad: Personalizado 4

Modo de espera

El botón Shift del Launchkey también le permite poner el Launchkey en modo de espera. En este modo, puede dejar el Launchkey conectado a la alimentación o al ordenador, pero con todas las luces apagadas.

Para activar o desactivar el modo de espera:

Mantenga presionado el botón Mayús.
Mantenga pulsado el botón Ajustes durante dos segundos.

Todas las luces del Launchkey se apagarán y el dispositivo entrará en modo de espera.
Pulse de nuevo el botón Shift o Ajustes para salir del modo de espera.

El Launchkey volverá a encenderse.

Sugerencia

El modo de espera solo apaga las luces; los controles del Launchkey siguen enviando datos MIDI.

Botones del modificador de bloqueo

Algunas funciones del Launchkey requieren pulsar una combinación de botones que comienza con un botón "modificador", por ejemplo, Shift + otro botón. Puede "mantener activados" los botones modificadores para facilitar el uso de estas funciones. Para ello, pulse dos veces el botón modificador.

Esto se aplica a los siguientes botones:

Mayús
División: pulse dos veces Shift y, a continuación, mantenga pulsado División para facilitar la selección del punto de división.
