Descripción general del hardware del Launchkey 49 – Guías del usuario de Novation

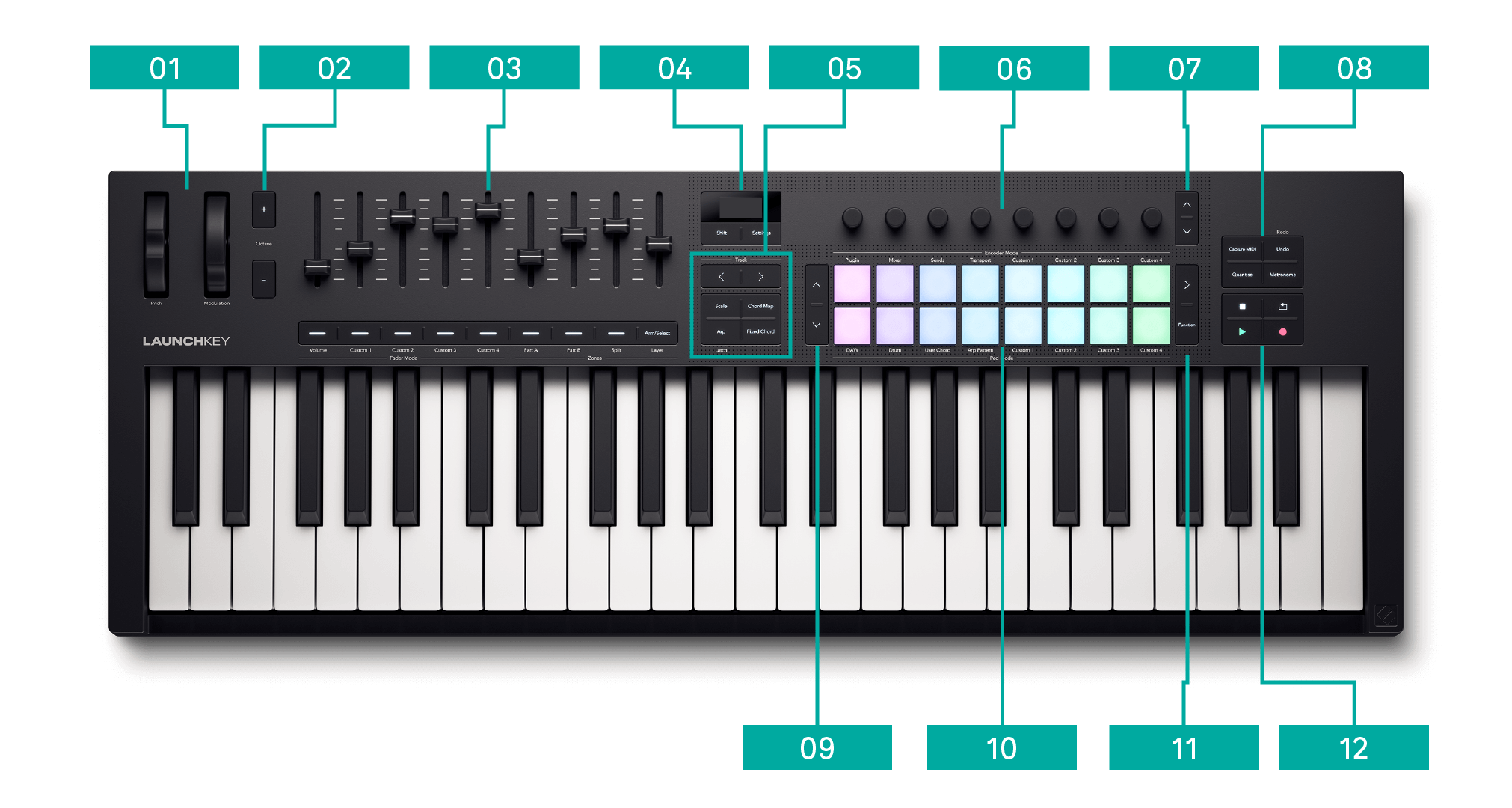

The Launchkey 49 with callouts running left to right along the top and bottom. Go to the text descriptions for more information on layout.

Ruedas de tono y modulación.
- Rueda de tono: dobla el tono de la nota que se está reproduciendo y envía mensajes de inclinación de tono.
- Rueda de modulación: una rueda asignable para controlar cualquier parámetro de hardware o software.
Botones de Octava + y Octava - : transponen el teclado en octavas. Pulse ambos botones para restablecer la octava predeterminada.
Faders y botones del Fader : nueve faders asignables y debajo de los controles del botón fader relacionados.
Botones de Pantalla, Mayús y Configuración: la pantalla y los dos botones directamente debajo.
- Pantalla: muestra información importante y proporciona retroalimentación visual de los controles y del DAW.
- Botón Mayús : con él se accede a los controles secundarios asignados a los botones, visibles en el texto del panel frontal.
- Botón de configuración : se accede al menú de configuración.
- Para entrar en modo de espera, mantenga pulsados los botones Shift y Ajustes durante dos segundos. Para salir, pulse el botón Shift de nuevo.
Los seis botones debajo de la pantalla:
- Botones de seguimiento: muévase a través de las pistas de su DAW.
- Botón de escala : habilite y controle el modo de escala.
- Botón del mapa de acordes : habilite y controle el modo del Mapa de acordes.
- Botón del Arp : habilite y controle el modo del Arp.

  Botón de bloqueo: mantenga pulsado el botón Mayús y pulse el botón de Arp para acceder al botón de bloqueo.
- Botón de Acorde fijo : habilitar y controlar el modo de Acorde fijo.
Codificadores : controles de codificador asignables.
Botones del banco del codificador: muévase hacia arriba y hacia abajo a través de los bancos de controles del codificador.
Botones de flujo de trabajo: un conjunto de cuatro botones.
Botones de banco del pad ˄ hacia arriba y ˅ hacia abajo: dos botones a la izquierda de los pads para mover hacia arriba y hacia abajo los pads, por ejemplo, mover clips en vivo, acceder a diferentes acordes, etc.
Pads : 16 pads sensibles a la velocidad, habilitados para el toque posterior, que cambian de funcionalidad según el modo del pad.
A la derecha de los pads se encuentran las siguientes:
- > Botón: botón de inicio de Escena.
- Botón de función: habilita varias funciones secundarias basadas en el modo Pad.
Botones de transporte : inicio en el sentido de las agujas del reloj arriba a la izquierda: Detener, Bucle, Reproducir y Grabar.

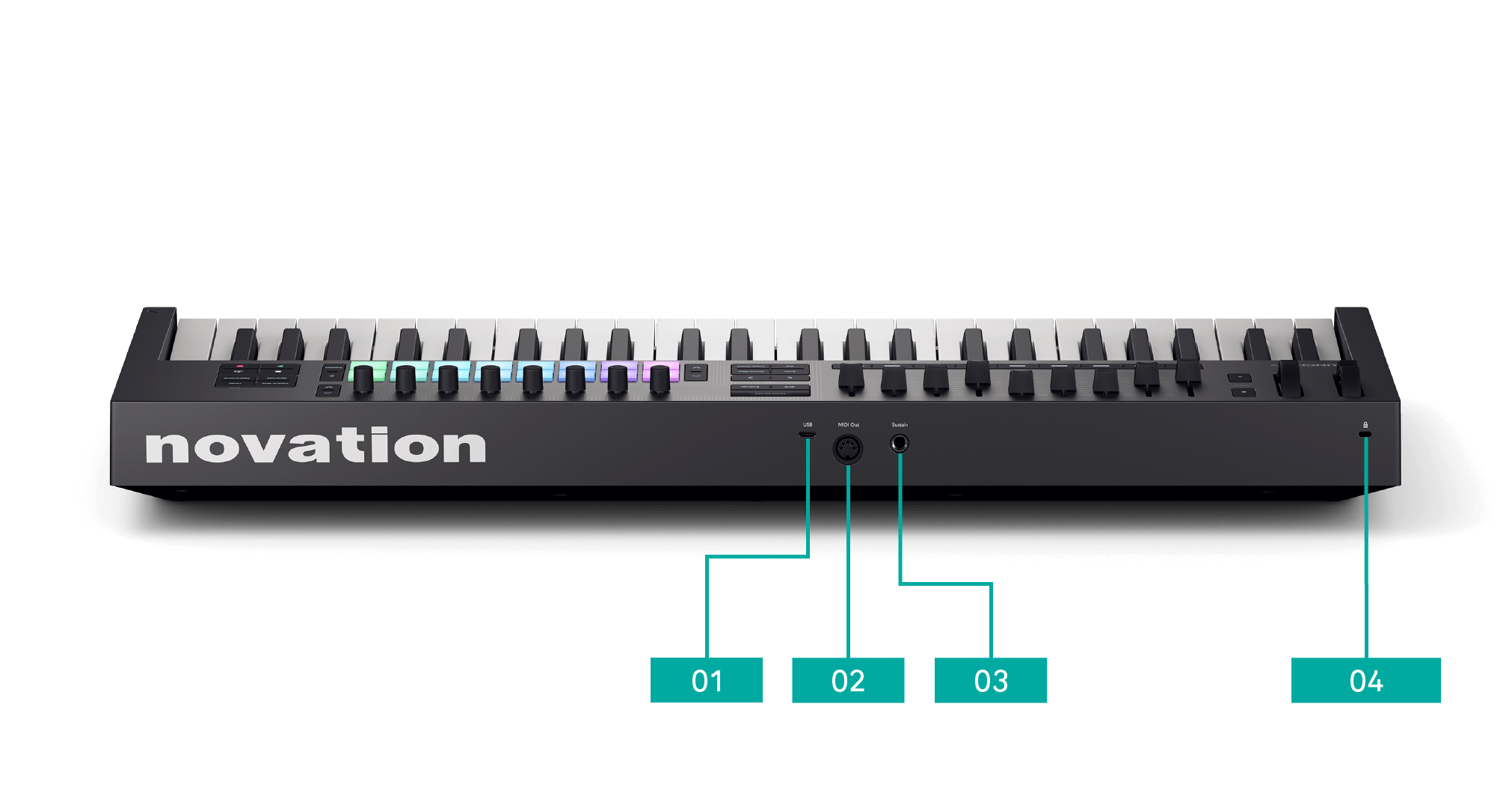

The back panel of the Launchkey MK4 49, with numbered left to right 1 to 4: USB, 5-pin DIN MIDI, 6.35mm Sustain jack, Kensington Lock.

Puerto USB: un puerto USB tipo C. Envía y recibe datos, y activa su Launchkey.
Puerto de salida MIDI (
Entrada para Sustain: conecte un pedal sustain (no se admiten pedales de expresión, suaves y sostenuto).

Terminología de los pads de la batería

A lo largo de esta guía del usuario, nos referiremos a los pads de la batería de la siguiente manera:

Los dos botones a la izquierda de los pads son los botones de arriba y abajo del Banco de pads.
Los pads están numerados de izquierda a derecha: la fila superior del 1 al 8 y la fila inferior del 9 al 16.
Los dos botones a la derecha de los pads son los botones de ejecución y función de la > Escena.

A top-down view of the pads showing how we've numbered the pads throughout this user guide left to right, top row: 1 to 8, bottom row: 9 to 16.

Botón Mayús

El botón Mayús del Launchkeypermite acceder a funciones secundarias en muchos botones. Para acceder a las funciones secundarias, mantenga pulsado Mayús y pulse el botón correspondiente. Esta es una lista de botones con funciones secundarias de cambio. Algunas funciones varían según el DAW.

También puede usar el botón Mayús para obtener una vista previa de los controles. Mantenga pulsado el botón Mayús y mueva un fader o un codificador y la pantalla le mostrará el valor sin cambiarlo.

Nota

Al mantener pulsado el botón Mayús, cualquier botón con una luz disponible de la función de cambio.

Tabla 1. Funciones de los botones de cambio

Combinación	Función
Mayús + Octava +	Transponer +
Mayús + Octava -	Transponer -
Botón Mayús + < Pista	< Pista izquierda
Botón Mayús + > Pista	Pista > derecha
Mayús + Arp	Bloqueo
Mayús + Deshacer	Rehacer

Tabla 2. Funciones de cambio del botón del Fader

Combinación	Función
Botón Mayús + Fader 1	Modo del Fader: volumen
Botón Mayús + Fader 2	Modo del Fader: personalizado 1
Botón Mayús + Fader 3	Modo del Fader: personalizado 2
Botón Mayús + Fader 4	Modo del Fader: personalizado 3
Botón Mayús + Fader 6	Modo del Fader: personalizado 4
Botón Mayús + Fader 6	Pieza A
Botón Mayús + Fader 7	Pieza B
Botón Mayús + Fader 8	Dividir
Botón Mayús + Fader 9	Capa

Tabla 3. Funciones de cambio de los pads

Combinación	Función
Mayús + Pad 1	Modo del codificador: plugin
Mayús + Pad 2	Modo del codificador: mezclador
Mayús + Pad 3	Modo del codificador: envío
Mayús + Pad 4	Modo del codificador: transporte
Mayús + Pad 5	Modo del codificador: personalizado 1
Mayús + Pad 6	Modo del codificador: personalizado 2
Mayús + Pad 7	Modo del codificador: personalizado 3
Mayús + Pad 8	Modo del codificador: personalizado 4
Mayús + Pad 9	Modo del Pad: DAW
Mayús + Pad 10	Modo del Pad: batería
Mayús + Pad 11	Modo del Pad: acorde del usuario
Mayús + Pad 12	Modo del Pad: patrón del Arp
Mayús + Pad 13	Modo del Pad: personalizado 1
Mayús + Pad 14	Modo del Pad: personalizado 2
Mayús + Pad 15	Modo del Pad: personalizado 3
Mayús + Pad 16	Modo del Pad: personalizado 4

Modo de espera

Su LaunchkeyEl botón Shift también te permite colocar tu Launchkey en modo de espera. En el modo de espera, puede dejar su Launchkey conectado a la corriente o a la computadora, pero apaga todas las luces.

Para entrar y salir del modo de espera:

Mantenga presionada la tecla Shift.
Mantenga presionado el botón Configuración durante dos segundos.

Todas las luces en tu Launchkey Apágalo y ahora estarás en modo de espera.
Presione nuevamente el botón Shift o Configuración para salir del modo de espera.

El Launchkey se vuelve a encender.

Sugerencia

El modo de espera simplemente apaga las luces, por lo que su LaunchkeyLos controles todavía envían datos MIDI.

Botones del modificador de bloqueo

Algunas funciones del Launchkey requieren que presione una combinación de botones que comience con un botón "modificador", por ejemplo, Mayús + otro botón. Puede "bloquear" los botones modificadores para facilitar estas funciones. Para bloquear un botón modificador, pulse dos veces el botón modificador.

Esto se aplica a los siguientes botones:

Mayús
Dividir: pulse dos veces Mayús y mantenga pulsada la tecla de Dividir para facilitar la elección de un punto de división.
