Descripción general del hardware del Launchkey Mini 25 – Guías del usuario de Novation

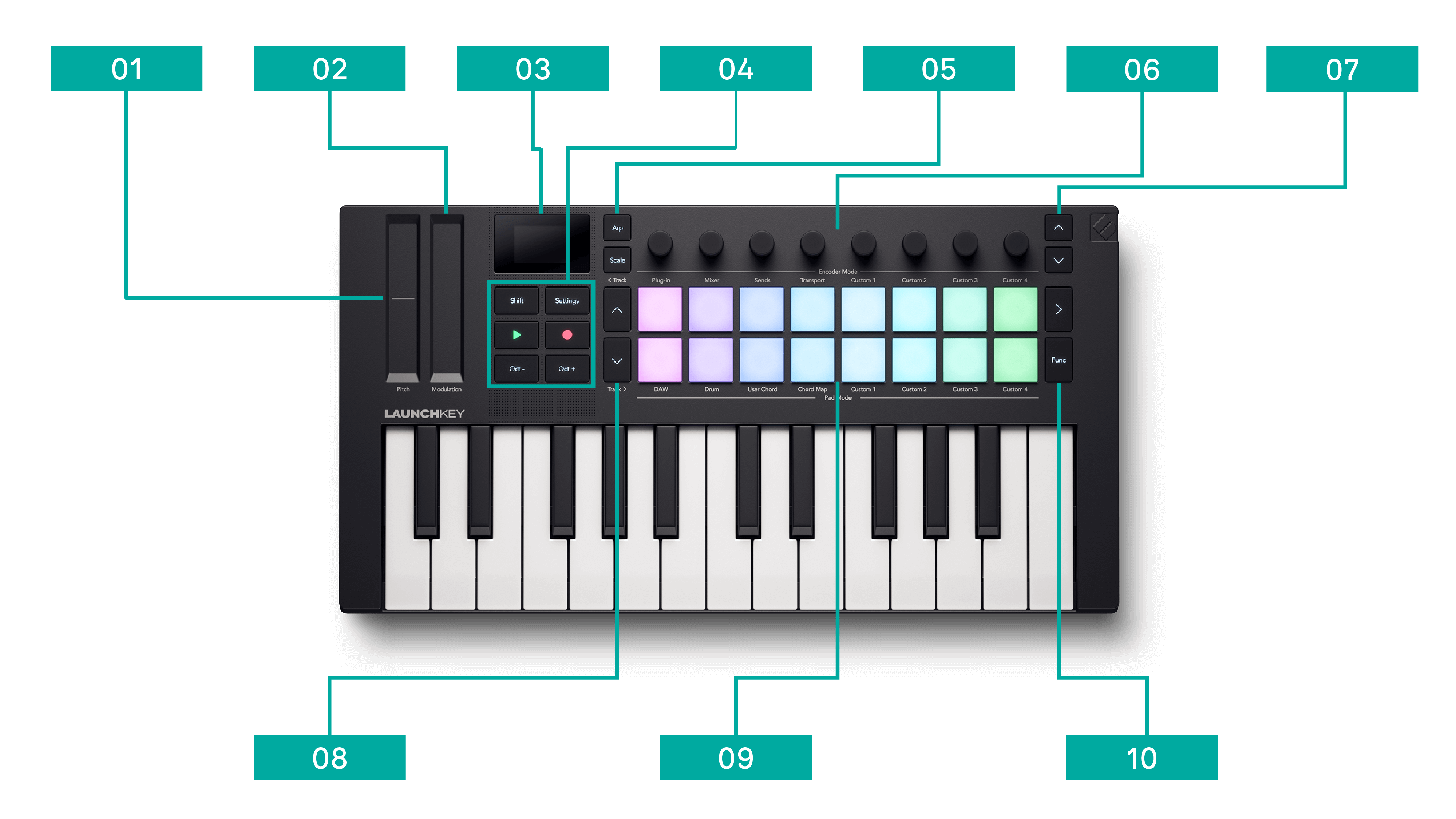

The Launchkey Mini 25 with callouts running left to right along the top and bottom. Go to the text descriptions for more information on layout.

Banda táctil de tono: dobla el tono de las notas que se estén reproduciendo y envía mensajes de doblado de tono.
Banda táctil de modulación: una banda que se activa por contacto para controlar cualquier parámetro de hardware o software.
Pantalla: muestra información importante sin ser demasiado compleja.
Los seis botones debajo de la pantalla de izquierda a derecha, de arriba a abajo son los siguientes:
Los dos botones a la izquierda de los codificadores son:
- Botón del Arp : activa y controla el Arp (Arpegiador) integrado del Launchkey.
- Botón de escala : habilitar y controlar el modo de Escala.
Codificadores - controles de codificador asignables.
Botones del banco de codificadores ˄ arriba y ˅ abajo: los dos botones a la derecha de los codificadores se mueven hacia arriba y hacia abajo a través de los bancos de controles del codificador.
Botones ˄ hacia arriba y ˅ hacia abajo del banco de pads: los botones a la izquierda de los pads se mueven hacia arriba y hacia abajo, por ejemplo, moviendo clips en vivo, accediendo a diferentes acordes, etc.

Mantenga pulsado el botón Mayús y pulse Arriba/Abajo para mover la pista.
Pads : 16 pads que cambian la funcionalidad dependiendo del modo que seleccione.
Los dos botones a la derecha de los pads son:
- Botón >: a la derecha de la fila del pad superior se encuentra el botón de ejecución de la escena.
- Botón Func.: a la derecha de la segunda fila de pads, habilita varias funciones secundarias basadas en el modo de pad.

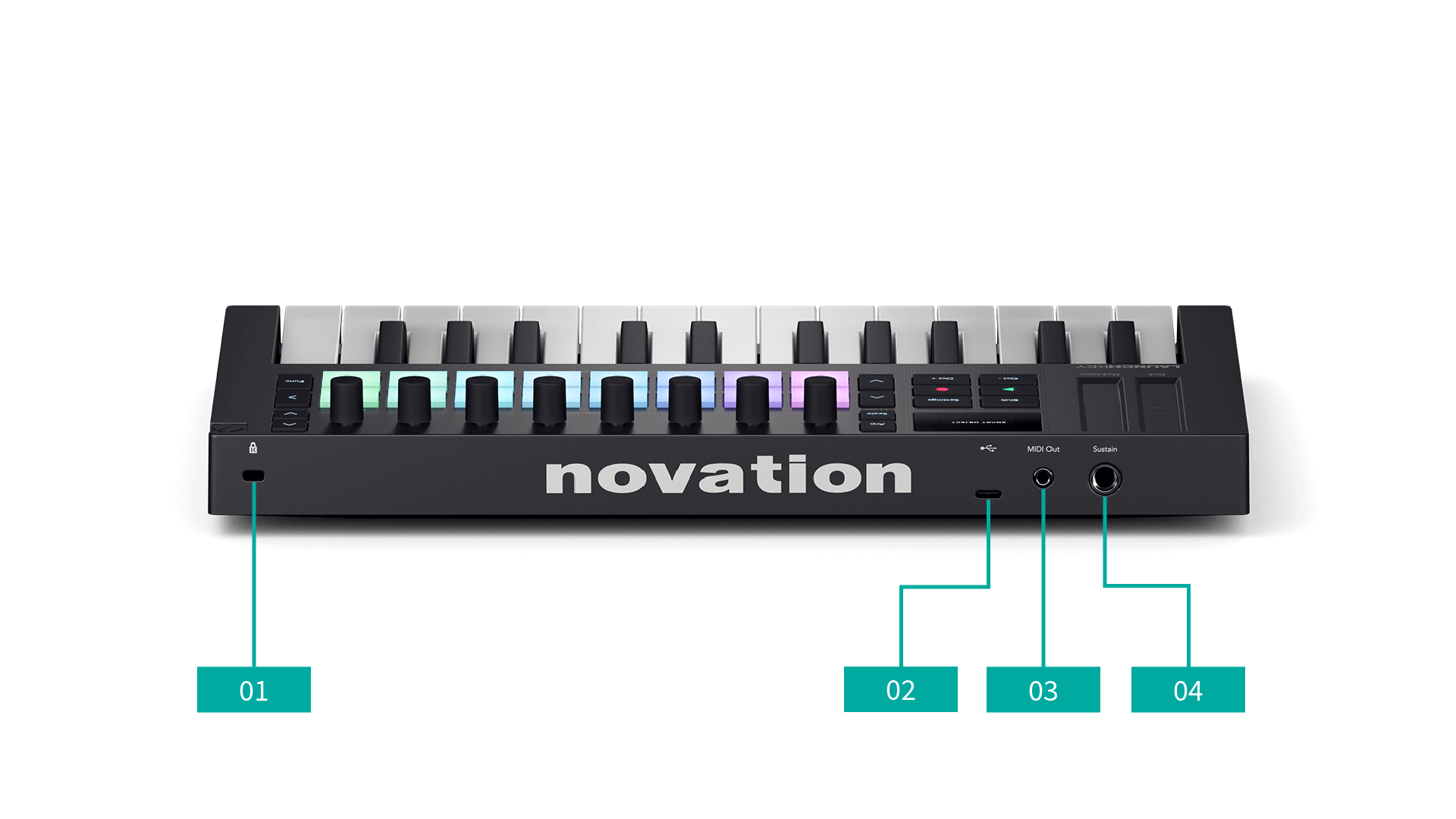

The back panel of the Launchkey Mini MK4 25, with numbered left to right 1 to 4: Kensington Lock, USB, 5-pin DIN MIDI, 6.35mm Sustain jack.

Puerto USB: un puerto USB tipo C. Envía y recibe datos, y activa su Launchkey.
Puerto de salida MIDI ( TRS tipo A
Entrada para Sustain: conecte un pedal sustain (no se admiten pedales de expresión, suaves y sostenuto).

Terminología de los pads de la batería

A lo largo de esta guía del usuario, nos referiremos a los pads de la batería de la siguiente manera:

Los dos botones a la izquierda de los pads son los botones de arriba y abajo del Banco de pads.
Los pads están numerados de izquierda a derecha: la fila superior del 1 al 8 y la fila inferior del 9 al 16.
Los dos botones a la derecha de los pads son los botones de ejecución y función de la > Escena.

A top-down view of the pads showing how we've numbered the pads throughout this user guide left to right, top row: 1 to 8, bottom row: 9 to 16.

Botón Mayús

El botón Mayús del Launchkeypermite acceder a funciones secundarias en muchos botones. Para acceder a las funciones secundarias, mantenga pulsado Mayús y pulse el botón correspondiente. Esta es una lista de botones con funciones secundarias de cambio. Algunas funciones varían según el DAW.

También puede usar el botón Mayús para obtener una vista previa de los controles. Mantenga pulsado el botón Mayús y mueva un fader o un codificador y la pantalla le mostrará el valor sin cambiarlo.

Nota

Al mantener pulsado el botón Mayús, cualquier botón con una luz disponible de la función de cambio.

Tabla 1. Funciones de los botones de cambio

Combinación	Función
Mayús + Octava +	Transponer +
Mayús + Octava -	Transponer -
Botón Mayús + < Pista	< Pista izquierda
Botón Mayús + > Pista	Pista > derecha
Mayús + Arp	Bloqueo
Mayús + Escala	Modo de Acorde fijo

Tabla 2. Funciones de cambio de los pads

Combinación	Función
Mayús + Pad 1	Modo del codificador: plugin
Mayús + Pad 2	Modo del codificador: mezclador
Mayús + Pad 3	Modo del codificador: envío
Mayús + Pad 4	Modo del codificador: transporte
Mayús + Pad 5	Modo del codificador: personalizado 1
Mayús + Pad 6	Modo del codificador: personalizado 2
Mayús + Pad 7	Modo del codificador: personalizado 3
Mayús + Pad 8	Modo del codificador: personalizado 4
Mayús + Pad 9	Modo del Pad: DAW
Mayús + Pad 10	Modo del Pad: batería
Mayús + Pad 11	Modo del Pad: acorde del usuario
Mayús + Pad 12	Modo Pad: Mapa de acordes
Mayús + Pad 13	Modo del Pad: personalizado 1
Mayús + Pad 14	Modo del Pad: personalizado 2
Mayús + Pad 15	Modo del Pad: personalizado 3
Mayús + Pad 16	Modo del Pad: personalizado 4

Modo de espera

Su LaunchkeyEl botón Shift también te permite colocar tu Launchkey en modo de espera. En el modo de espera, puede dejar su Launchkey conectado a la corriente o a la computadora, pero apaga todas las luces.

Para entrar y salir del modo de espera:

Mantenga presionada la tecla Shift.
Mantenga presionado el botón Configuración durante dos segundos.

Todas las luces en tu Launchkey Apágalo y ahora estarás en modo de espera.
Presione nuevamente el botón Shift o Configuración para salir del modo de espera.

El Launchkey se vuelve a encender.

Sugerencia

El modo de espera simplemente apaga las luces, por lo que su LaunchkeyLos controles todavía envían datos MIDI.

Botones del modificador de bloqueo

Algunas funciones del Launchkey requieren que presione una combinación de botones que comience con un botón "modificador", por ejemplo, Mayús + otro botón. Puede "bloquear" los botones modificadores para facilitar estas funciones. Para bloquear un botón modificador, pulse dos veces el botón modificador.

Esto se aplica a los siguientes botones:

Mayús
