Presione el botón Global para acceder a la vista de Configuración Global. Cualquier cambio en esta vista afecta a todo el dispositivo y no se modifica con la sesión. Esta configuración se guarda al apagar el dispositivo. SL MkIII Mediante el interruptor de encendido. Si desconecta el cable de alimentación, la configuración no se guardará.
Cuando esté en el menú global, puede presionar Global nuevamente para regresar a la última vista en la que estuvo.
Presione las flechas arriba/abajo junto a la pantalla para navegar por tres páginas de configuraciones e información global.
Puede cambiar la capacidad de respuesta de su SL MkIII Teclado a través de la configuración 'Curva de velocidad':
"Bajo" inclina el MIDI hacia valores más bajos. En otras palabras, es fácil renderizar valores de velocidad bajos, pero obtener valores de velocidad de, por ejemplo, 127, requerirá mucha fuerza física. Con "Bajo +" es ligeramente más fácil obtener velocidades más altas; con "Normal" y "Normal +", lograr velocidades más altas es aún más fácil.
«Alto» significa que las velocidades tienden a valores altos. Incluso al presionar las teclas suavemente, es difícil alcanzar velocidades bajas. Esta función podría ser útil, por ejemplo, para un jugador con un toque ligero que busca velocidades más altas.
Si selecciona "Reparado", SL MkIII La velocidad MIDI se emitirá con la misma intensidad, independientemente de la fuerza con la que se presione una tecla. Al seleccionar Fijo, aparecerá un elemento de menú junto a Curva de Velocidad llamado "Velocidad Fija"; aquí se especifica la velocidad MIDI para cada pulsación de tecla.
Los siguientes pasos habilitan o deshabilitan la recepción de mensajes de reloj MIDI externos:
Establezca en 'Activado' si el SL MkIII Si detecta el reloj MIDI en cualquiera de las entradas MIDI (USB o DIN), se sincronizará con el reloj externo. Asegúrese de enviar MIDI a USB o DIN, y no a ambos, ya que esto podría causar una pérdida de sincronización o un tempo errático.
Para confirmar el SL MkIII Si recibe un reloj externo, presione el botón Tempo. Aquí la pantalla muestra el valor de tempo sincronizado, así como la palabra "Externo". Los cambios en el tempo del dispositivo externo o del software se muestran aquí. Si... SL MkIII pierde la sincronización mientras el transporte se está reproduciendo, aparecerá el mensaje 'Sincronización perdida' y el dispositivo no cambiará a su reloj interno hasta que detenga el transporte.
El SL MkIII puede enviar su reloj MIDI interno o sincronizarse con un reloj externo, lo cual es conveniente cuando se usa el SL MkIII junto con otros dispositivos o software.
Los siguientes pasos le permiten habilitar o deshabilitar la transmisión de mensajes de reloj MIDI:
-
Presione el botón Global para revelar su menú.
-
El elemento de menú denominado 'MIDI Clock Tx' muestra la transmisión del reloj como 'Activado' o 'Desactivado'.
-
Gire el botón giratorio de arriba hacia la derecha para habilitar la transmisión del reloj ('On'), o hacia la izquierda para deshabilitar la transmisión del reloj ('Off').
Cuando se establece en 'Activado', el SL MkIII Envía el tempo del reloj. Dispositivos o software configurados para recibir el SL MkIIIEl reloj MIDI de ahora funcionará sincronizado. Los mensajes del reloj MIDI se envían a 24 PPQN (pulsos por negra) al USB MIDI y a ambos puertos MIDI DIN.
Al utilizar el SL MkIIIPara el reloj analógico, gire el botón giratorio situado encima del elemento de menú denominado 'Clock Out PPQN' para elegir entre 1, 2, 4, ocho o 24 PPQN.
Para ajustar el tempo de la SL MkIIIEn el reloj interno, presione el botón Tempo. La primera pantalla muestra el tempo en BPM. Puede subirlo o bajarlo con el botón giratorio.
Cuando se establece en 'Fuera', el SL MkIII Puede usar dos salidas MIDI DIN. Esto significa que el dispositivo puede enviar señales de reloj MIDI a dos destinos distintos a través, por ejemplo, de las tomas DIN "OUT" y "OUT 2" en la parte posterior del... SL MkIII.
También es posible cambiar la salida MIDI dos de una salida a una salida "Thru". Cuando se configura como "Thru", la segunda salida MIDI copia los mensajes de la entrada MIDI DIN a la salida MIDI DIN, y la SL MkIII no enviará ningún MIDI generado internamente a esta salida.
Si las piezas (ver Ajustes de piezas) se enrutan a la salida MIDI 2 cuando la configuración cambia a "Thru", el destino de la parte configurado previamente no cambiará, pero el MIDI ya no se enviará desde el dispositivo. El MIDI de la parte ya no se enviará desde la salida MIDI 2.
La función de captación de faders modifica el comportamiento de los faders y la rueda de modulación según su valor actual. Encontrará cuatro opciones para este comportamiento:
-
Apagado (Predeterminado): la captación está desactivada para los faders y la rueda de modulación.
-
En:La captación está activada tanto para los faders como para la rueda de modulación.
-
FadersLa captación del fader está activada, pero la captación de la rueda de modulación está desactivada.
-
Rueda de modulaciónLa pastilla está activada para la rueda de modulación, pero desactivada para los faders.
Cuando la captación de faders/rueda de modulación está activada, los datos no se enviarán desde ese control hasta que su posición física coincida (o supere) el valor anterior. Esto evita saltos repentinos en el valor después de cambiar entre partes, por ejemplo. El valor predeterminado para estos controles será la posición más baja (es decir, el fader completamente abajo).
Tenga en cuenta la SL MkIIIEl comportamiento de captación del fader no se aplica al usar InControl. Por lo tanto, el controlador adoptará el comportamiento de captación de HUI o de su DAW.
Pulse la flecha hacia abajo a la izquierda de las pantallas para ver más opciones globales. Estas opciones adicionales se describen en las siguientes secciones.
Cuando el transporte está en marcha, la salida de reloj envía pulsos de reloj por cada negra. Este ajuste determina los pulsos enviados en PPQN (pulsos por negra). PPQN puede configurarse en 1, 2 (predeterminado), 4, 8 o 24.
Estos dos ajustes permiten especificar el voltaje de salida de cada puerto de modulación. Los rangos disponibles son de -5 a 5 V o de 0 a 5 V. Los mensajes CC dirigidos al puerto de modulación se asignan a uno de estos rangos.
Puedes asignar a cada puerto de modulación un número de CC específico, que puedes configurar individualmente para cada puerto usando los controles giratorios sobre "Mod 1 CC" y "Mod 2 CC". Cuando se envía un mensaje con este número de CC mediante la superficie, la automatización del secuenciador o desde MIDI externo a una parte que se dirige a un puerto CV, esto controlará la salida de modulación CV.
Ambas salidas CV pueden reaccionar a la rueda de tono. Puedes ajustar el rango de pitch bend desde +/-1 semitono hasta +/- 12 semitonos (+/-1 octava).

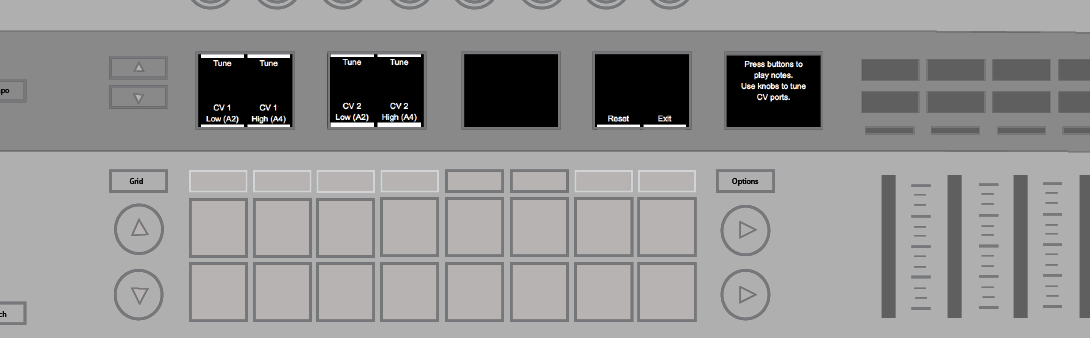

Es posible que necesite calibrar los puertos de salida de tono CV para representar con precisión el rango de tono. Presione el botón programable debajo de "Calibrar" para acceder al modo de calibración.
Para calibrar un puerto de paso CV:
-
Presione los botones programables bajo "CV 1 Bajo" o "CV 2 Bajo". Esto ajusta el voltaje del puerto a aproximadamente 220 Hz (A2). Deberá conectar el puerto a una fuente de sonido para sintonizarlo de oído o usar un sintonizador. También puede conectar el puerto directamente a un osciloscopio o medidor para verificar la sintonización.
-
Utilice la perilla Tune arriba para aumentar o disminuir el voltaje y ajustar la salida hasta que coincida exactamente con 220 Hz.
-
Presione los botones suaves debajo de 'CV 1 High' o 'CV two High' y haga lo mismo para 880 Hz (A4).
-
Una vez que esté satisfecho con ambas configuraciones, presione el botón naranja suave debajo de "Aplicar" para guardar estas configuraciones.
Se calibrará el rango completo del puerto CV Pitch. Pulse el botón "Restablecer" para eliminar la calibración y restaurar la configuración predeterminada de fábrica. Pulse el botón "Salir" para volver a la configuración global.
Cuando 'LED de parte' está configurado en 'Encendido' y las zonas están habilitadas (consulte Usando SL MkIIIZonas del teclado de)Los LED de las teclas (encima de cada tecla) se iluminarán para representar el color de la parte a la que están asignadas esas teclas.
Cuando 'Teclas LED' está configurado en 'Activado', los LED de las teclas (encima de cada tecla) se iluminarán en blanco cuando toque notas en el teclado.
Cuando los LED de arpegiador están activados, los LED de las teclas se iluminarán en blanco según las notas que toque el arpegiador. Los LED de arpegiador te ayudan a confirmar qué notas está tocando el arpegiador.
Cuando 'LED del secuenciador' está activado, los LED del teclado se iluminarán en blanco y se reproducirán notas (acordes, melodías, etc.) desde el secuenciador o desde MIDI externo.
Cuando 'Ext. MIDI LED' está activado, los LED de las teclas se iluminarán en blanco según las notas MIDI externas que se reciban a través de SL MkIIIPuertos MIDI de .
Estos muestran el firmware instalado en su SL MkIIIConocer esta información puede ser útil en caso de solución de problemas.
Para buscar e instalar actualizaciones de firmware, visite componentes.novationmusic.com y siga las instrucciones para la instalación.
Cuando se deja desatendido durante cinco minutos, el SL MkIII Entra en modo de espera (conocido como "Modo Vegas"). Esta animación se detiene al interactuar con el SL MkIII, o si llegan datos MIDI al dispositivo. El SL MkIII no entrará en modo de espera de animación mientras el secuenciador se esté reproduciendo.
Si se configura la 'Animación en espera' en 'Desactivado', se evitará que SL MkIII desde entrar en la animación de espera sin importar cuánto tiempo lo dejes desatendido.
