Tonhöhenrad und Modulationsrad.
-
Tonhöhenrad – zum „Biegen“ der Tonhöhe der Note(n), die Sie gerade spielen, und zum Senden entsprechender Benachrichtigungen.
-
Modulationsrad – kann zur Steuerung beliebiger Hardware- und Softwareparameter zugewiesen werden.
-
-
Bildschirm sowie Umschalt- und Einstellungentaste – der kleine Bildschirm und die beiden Tasten direkt darunter.
-
Bildschirm – zeigt wichtige Informationen sowie visuelle Rückmeldungen zu Kontrollparametern und von DAWs an.
-
Um in den Standby-Modus zu wechseln, halten Sie die Umschalttaste und die Einstellungstaste zwei Sekunden lang gedrückt. Um den Standby-Modus zu verlassen, drücken Sie erneut die Umschalttaste.
-
-
Die sechs Tasten unter dem Bildschirm:
-
Track-Tasten – zum Navigieren durch die Tracks in Ihrer DAW.
-
Chord-Map-Taste – zum Aktivieren und Steuern des Modus Chord Map.
-
Arp-Taste – zum Aktivieren und Steuern des Arp-Modus.
Verriegelungstaste – Durch Gedrückthalten der Umschalttaste und Drücken der Arp-Taste greifen Sie auf die Verriegelungstaste zu.
-
Fixed-Chord-Taste – zum Aktivieren und Steuern des Modus Fixed Chord.
-
-
Pfeiltasten nach oben ˄ und unten ˅ zum Navigieren zwischen den Reihen von Enkodern bzw. Kontrollparametern.
-
Workflow-Tasten – Ein Satz von vier Schaltflächen.
-
Links neben den Pads gelegene Pfeiltasten nach oben ˄ und unten ˅ – zum Navigieren zwischen den Pad-Reihen, z. B. beim Verschieben von Clips in Live oder zwecks Zugriffs auf andere Akkorde.
-
Rechts von den Pads befinden sich:
-
> Pfeiltaste nach rechts – Szene-Starttaste.
-
Funktion-Taste – aktiviert je nach Pad-Modus verschiedene sekundäre Funktionen.
-
-
Transporttasten – Von links oben im Uhrzeigersinn: Stopp, Loop, Wiedergabe und Aufnahme.
-

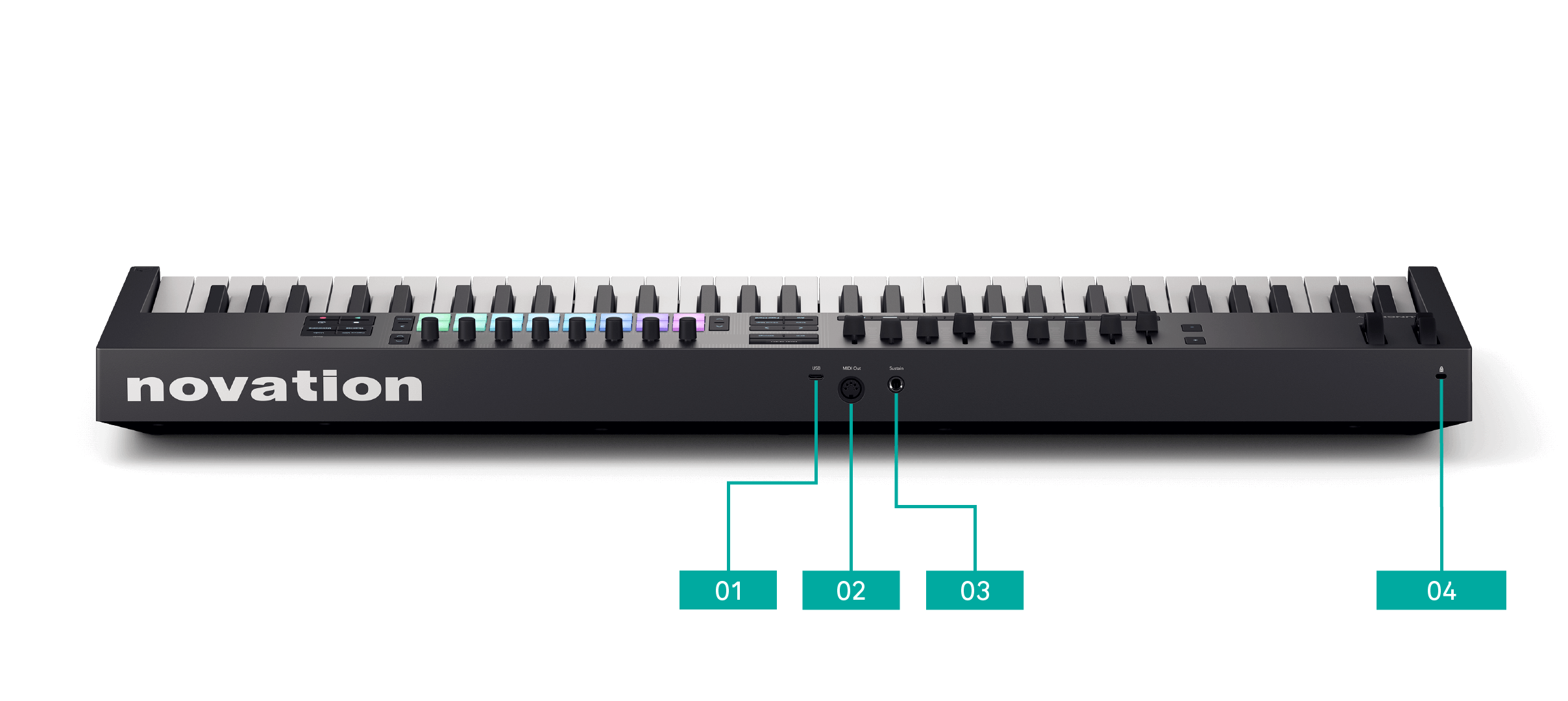

USB-Anschluss – ein Typ-C-USB-Anschluss zum Senden und Empfangen von Daten und zur Versorgung Ihres Launchkey mit Strom.
-
MIDI-Ausgang (
-
Pedaleingang – zum Anschließen eines Sustain-Pedals (Expressions-, Soft- und Sostenuto-Pedale werden nicht unterstützt).
-
Drumpad-Tasten
In diesem Benutzerhandbuch unterstellen wir hinsichtlich der Tasten des Drum Pads Folgendes:
-
Die beiden Tasten links neben den Pads sind die Auf- und Abwärts-Tasten zum Navigieren zwischen den Pad-Reihen.
-
Die Pads sind von links nach rechts durchnummeriert, beginnend in der oberen Reihe (1–8) und sich fortsetzend in der unteren (9–16).
-
Die beiden Tasten rechts neben den Pads sind die > Szene-Starttaste und die Funktion-Taste.
Die Umschalttaste des Launchkey ermöglicht den Zugriff auf die auf vielen Tasten vorhandenen sekundären Funktionen. Um auf die sekundären Funktionen zuzugreifen, halten Sie die Umschalttaste gedrückt und drücken Sie die entsprechende Taste. Die Tasten mit sekundären Umschaltfunktionen sind in der Liste unten verzeichnet. Einige Funktionen variieren je nach DAW.
Mit der Umschalttaste können Sie ebenfalls eine Vorschau der Steuerelemente erhalten. Wenn Sie einen Schieberegler oder einen Enkoder bei gedrückter Umschalttaste bewegen, wird der Parameter auf dem Bildschirm angezeigt, ohne dass er geändert wurde.
Anmerkung
Bei gedrückter Umschalttaste leuchten alle Tasten mit einer entsprechenden Sekundärfunktion auf.
Tabelle 1. Umschalttasten-Tastenkombinationen
|
Tastenkombination |
Funktion |
|---|---|
|
Umschalttaste + Plus-Oktavtaste (+) |
|
|
Umschalttaste + Minus-Oktave (-) |
|
|
Umschalttaste + Track-Taste nach links (<) |
|
|
Umschalttaste + Track-Taste nach rechts (>) |
|
|
Umschalttaste + Arp |
|
|
Umschalttaste + Rückgängig |
Tabelle 2. Tastenkombinationen aus Umschalttaste und einer Schieberegler-Taste
|
Tastenkombination |
Funktion |
|---|---|
|
Umschalttaste + Schieberegler-Taste 1 |
|
|
Umschalttaste + Schieberegler-Taste 2 |
|
|
Umschalttaste + Schieberegler-Taste 3 |
|
|
Umschalttaste + Schieberegler-Taste 4 |
|
|
Umschalttaste + Schieberegler-Taste 6 |
|
|
Umschalttaste + Schieberegler-Taste 6 |
|
|
Umschalttaste + Schieberegler-Taste 7 |
|
|
Umschalttaste + Schieberegler-Taste 8 |
|
|
Umschalttaste + Schieberegler-Taste 9 |
Tabelle 3. Kombinationen aus Umschalttaste und einem Pad
|
Tastenkombination |
Funktion |
|---|---|
|
Umschalttaste + Pad 1 |
|
|
Umschalttaste + Pad 2 |
|
|
Umschalttaste + Pad 3 |
|
|
Umschalttaste + Pad 4 |
|
|
Umschalttaste + Pad 5 |
|
|
Umschalttaste + Pad 6 |
|
|
Umschalttaste + Pad 7 |
|
|
Umschalttaste + Pad 8 |
|
|
Umschalttaste + Pad 9 |
|
|
Umschalttaste + Pad 10 |
|
|
Umschalttaste + Pad 11 |
Pad-Modus: User Chord |
|
Umschalttaste + Pad 12 |
|
|
Umschalttaste + Pad 13 |
|
|
Umschalttaste + Pad 14 |
|
|
Umschalttaste + Pad 15 |
|
|
Umschalttaste + Pad 16 |
Dein LaunchkeyMit der Umschalttaste von können Sie auch Ihre Launchkey in den Standby-Modus. Im Standby-Modus können Sie Ihr Launchkey an die Stromversorgung oder Ihren Computer angeschlossen, aber schalten Sie alle Lichter aus.
So wechseln Sie in den Standby-Modus und beenden ihn:
-
Halten Sie die Umschalttaste gedrückt.
-
Halten Sie die Einstellungstaste zwei Sekunden lang gedrückt.
Alle Lichter auf Ihrem Launchkey ausschalten und Sie befinden sich nun im Standby-Modus.
-
Drücken Sie erneut die Umschalttaste oder die Einstellungstaste, um den Standby-Modus zu verlassen.
Der Launchkey schaltet sich wieder ein.
Tipp
Im Standby-Modus wird das Licht ausgeschaltet, sodass Ihr LaunchkeyDie Bedienelemente von senden weiterhin MIDI-Daten.
Für einige Funktionen Ihres Launchkey müssen Sie eine Tastenkombination aus der Umschalt- oder einer ähnlichen Taste sowie einer sonstigen Taste drücken. Sie können dies aber auch vereinfachen, indem Sie die entsprechende Umschalt- oder vergleichbare Taste zunächst einfach zweimal betätigen und dann erst die andere Taste drücken.
Dies gilt für folgende Tasten:
-
Umschalttaste (Hochstelltaste)
-
Split: Zur einfacheren Auswahl eines Split-Punktes drücken Sie die Umschalttaste zweimal und halten Sie Split gedrückt.
