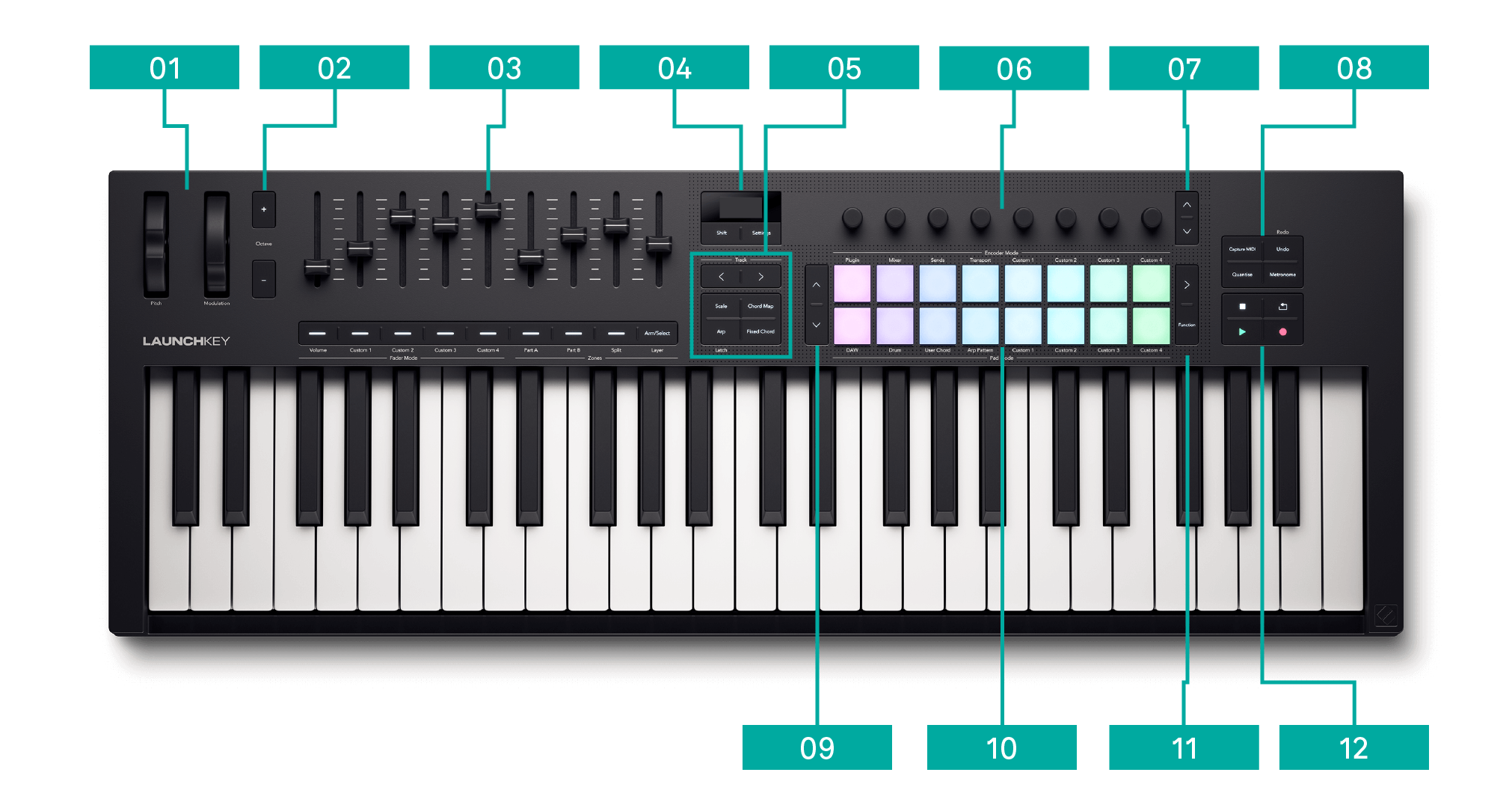

Tonhöhen- und Modulationsräder.
-
Tonhöhenrad – verändern Sie die Tonhöhe der gespielten Note(n) und senden Sie Pitchbender-Meldungen.
-
Modulationsrad – ein zuweisbares Rad zur Steuerung beliebiger Hardware- oder Softwareparameter.
-
-
Oktave + und Oktave - Tasten – transponieren Sie die Klaviatur in Oktaven. Drücken Sie beide Tasten gleichzeitig, um auf die Standard-Oktave zurückzusetzen.
-
Fader und Fader-Tasten – neun zuweisbare Fader sowie die zugehörigen Fader-Tastenregler darunter.
-
Bildschirm-, Shift- und Einstellungen-Tasten – der Bildschirm und die beiden direkt darunterliegenden Tasten.
-
Bildschirm – zeigt wichtige Informationen sowie visuelle Rückmeldungen zu Kontrollparametern und von DAWs an.
-
Shift-Taste – ermöglicht den Zugriff auf sekundäre Funktionen, die den Tasten zugewiesen sind und als Text auf der Vorderseite angezeigt werden.
-
Einstellungen-Taste – zum Aufrufen des Einstellungen-Menüs.
-
Um in den Standby-Modus zu wechseln, halten Sie die Shift- und Einstellungentaste zwei Sekunden lang gedrückt. Zum Beenden drücken Sie die Shift-Taste erneut.
-
-
Die sechs Tasten unter dem Bildschirm:
-
Track-Tasten – zum Navigieren durch die Tracks in Ihrer DAW.
-
Tonleitermodus-Taste – aktiviert und steuert den Tonleitermodus.
-
Chord-Map-Taste – aktivieren und steuern Sie den Chord-Map-Modus.
-
Arp-Taste – aktivieren und steuern Sie den Arp-Modus.
Latch-Taste – halten Sie Shift gedrückt und drücken Sie die Arp-Taste.
-
Fixed-Chord-Taste – aktivieren und steuern Sie den Fixed-Chord-Modus.
-
-
Encoder – zuweisbare Encodersteuerungen.
-
Pfeiltasten nach oben ˄ und unten ˅ zum Navigieren zwischen den Reihen von Enkodern bzw. Kontrollparametern.
-
Workflow-Tasten – Ein Satz von vier Schaltflächen.
-
Capture-MIDI-Taste – stellen Sie kürzlich gespielte MIDI-Noten in unterstützten DAWs wieder her.
-
Quantise-Taste – löst in unterstützten DAWs die Quantisierungsfunktion aus, um Noten am Raster auszurichten.
-
-
Undo-Taste (Redo) – löst die Rückgängig-Funktion Ihrer DAW aus. Halten Sie Shift gedrückt und drücken Sie Undo, um die Wiederholen-Funktion auszulösen.
-
Quantise-Taste – löst in unterstützten DAWs die Quantisierungsfunktion aus, um Noten am Raster auszurichten.
-
Metronom-Taste – aktivieren Sie das Metronom in unterstützten DAWs.
-
-
Links neben den Pads gelegene Pfeiltasten nach oben ˄ und unten ˅ – zum Navigieren zwischen den Pad-Reihen, z. B. beim Verschieben von Clips in Live oder zwecks Zugriffs auf andere Akkorde.
-
Pads – 16 anschlagdynamische, aftertouch-fähige Pads mit je nach Pad-Modus wechselnder Funktion.
-
Rechts von den Pads befinden sich:
-
> Taste – Szene-Starttaste.
-
Function-Taste – aktiviert verschiedene sekundäre Funktionen basierend auf dem Pad-Modus.
-
-
Transport-Tasten – von links oben im Uhrzeigersinn: Stopp, Loop, Play und Record.
-

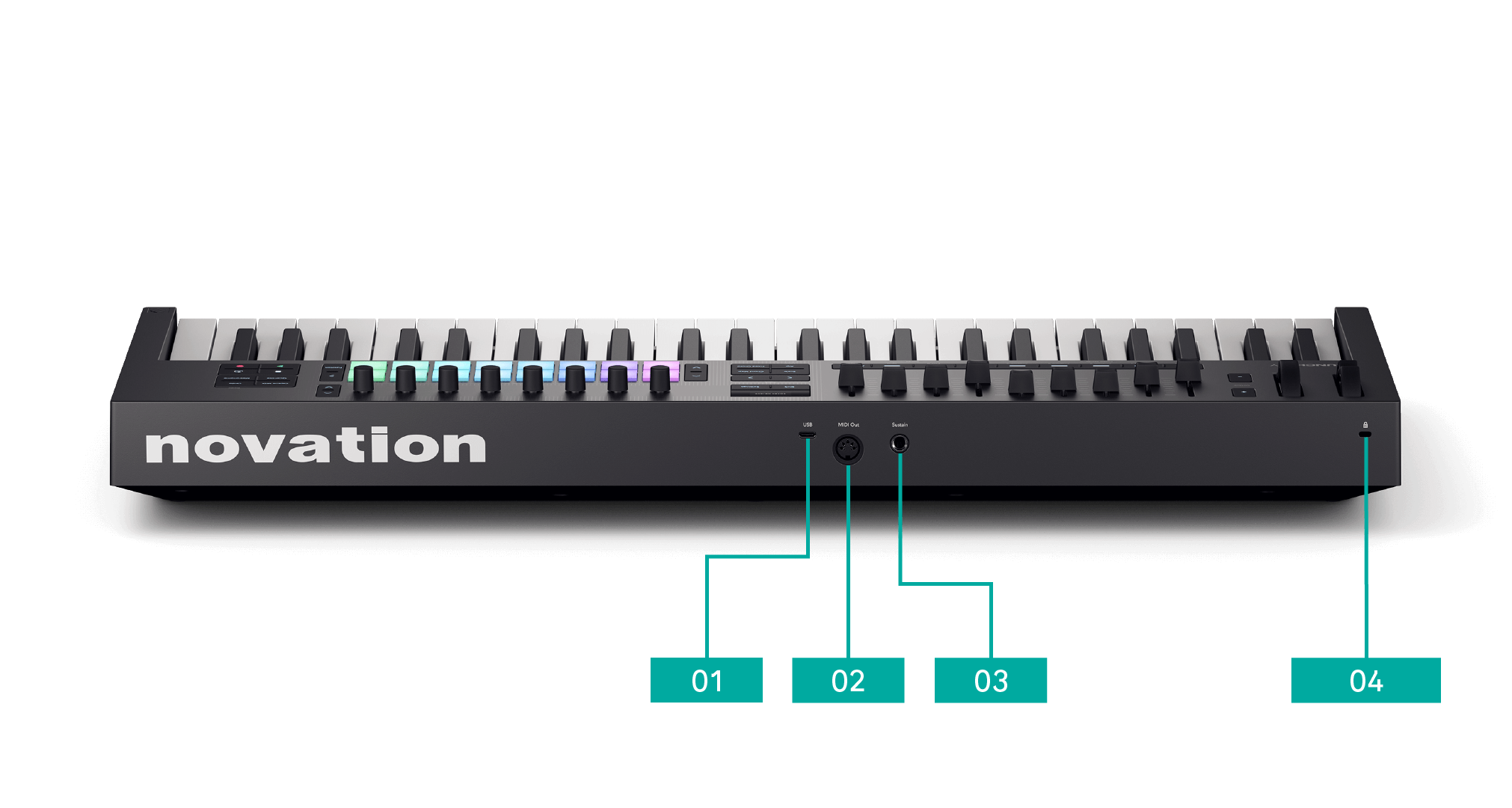

USB-Anschluss – ein Typ-C-USB-Anschluss. Sendet und empfängt Daten und versorgt Ihr Launchkey 49 mit Strom.
-
MIDI-Ausgangsbuchse (5-polig DIN) - sendet MIDI von Ihrem Launchkey an externe MIDI-Hardware.
-
Sustain-Eingang - schließen Sie ein Sustain-Pedal an (Expression-, Soft- und Sostenuto-Pedale werden nicht unterstützt).
-
– Kensington-Schloss: Verwenden Sie ein Schloss, um Ihr Launchkey zu sichern und Diebstahl zu verhindern.
Drumpad-Tasten
In diesem Benutzerhandbuch unterstellen wir hinsichtlich der Tasten des Drum Pads Folgendes:
-
Die beiden Tasten links neben den Pads sind die Auf- und Abwärts-Tasten zum Navigieren zwischen den Pad-Reihen.
-
Die Pads sind von links nach rechts durchnummeriert, beginnend in der oberen Reihe (1–8) und sich fortsetzend in der unteren (9–16).
-
Die beiden Tasten rechts neben den Pads sind die > Szene-Starttaste und die Funktion-Taste.
Die Shift-Taste des Launchkey ermöglicht den Zugriff auf die Zweitfunktionen vieler Tasten. Um eine Zweitfunktion aufzurufen, halten Sie die Shift-Taste gedrückt und drücken Sie anschließend eine Taste, die über eine entsprechende Zweitfunktion verfügt. Nachfolgend finden Sie eine Übersicht aller Tasten mit einer Zweitfunktion, die über Shift erreichbar ist. Einige Funktionen unterscheiden sich je nach verwendeter DAW.
Mit derUmschalt-Taste können Sie Steuerelemente in der Vorschau anzeigen. Halten Sie dieUmschalt-Taste gedrückt und bewegen Sie ein Steuerelement; der Bildschirm zeigt den Wert an, ohne ihn zu ändern. Sie können die Umschalttaste auch zweimal drücken, um sie zu verriegeln.
Anmerkung
Wenn Sie die Umschalt-Taste gedrückt halten, leuchten alle anderen Tasten mit einer verfügbaren Umschalttastenfunktion auf.
Tabelle 1. Umschalttasten-Tastenkombinationen
|
Tastenkombination |
Funktion |
|---|---|
|
Umschalttaste + Plus-Oktavtaste (+) |
|
|
Umschalttaste + Minus-Oktave (-) |
|
|
Umschalttaste + Track-Taste nach links (<) |
|
|
Umschalttaste + Track-Taste nach rechts (>) |
|
|
Umschalttaste + Arp |
|
|
Umschalttaste + Rückgängig |
Tabelle 2. Tastenkombinationen aus Umschalttaste und einer Schieberegler-Taste
|
Tastenkombination |
Funktion |
|---|---|
|
Umschalttaste + Schieberegler-Taste 1 |
|
|
Umschalttaste + Schieberegler-Taste 2 |
|
|
Umschalttaste + Schieberegler-Taste 3 |
|
|
Umschalttaste + Schieberegler-Taste 4 |
|
|
Umschalttaste + Schieberegler-Taste 6 |
|
|
Umschalttaste + Schieberegler-Taste 6 |
|
|
Umschalttaste + Schieberegler-Taste 7 |
|
|
Umschalttaste + Schieberegler-Taste 8 |
|
|
Umschalttaste + Schieberegler-Taste 9 |
Tabelle 3. Kombinationen aus Umschalttaste und einem Pad
|
Tastenkombination |
Funktion |
|---|---|
|
Umschalttaste + Pad 1 |
|
|
Umschalttaste + Pad 2 |
|
|
Umschalttaste + Pad 3 |
|
|
Umschalttaste + Pad 4 |
|
|
Umschalttaste + Pad 5 |
|
|
Umschalttaste + Pad 6 |
|
|
Umschalttaste + Pad 7 |
|
|
Umschalttaste + Pad 8 |
|
|
Umschalttaste + Pad 9 |
|
|
Umschalttaste + Pad 10 |
|
|
Umschalttaste + Pad 11 |
|
|
Umschalttaste + Pad 12 |
|
|
Umschalttaste + Pad 13 |
|
|
Umschalttaste + Pad 14 |
|
|
Umschalttaste + Pad 15 |
|
|
Umschalttaste + Pad 16 |
Mit der Shift-Taste Ihres Launchkey können Sie Ihr Launchkey auch in den Standby-Modus versetzen. Im Standby-Modus können Sie Ihr Launchkey weiterhin an das Stromnetz oder an Ihren Computer angeschlossen lassen, während alle Lichter ausgeschaltet sind.
So aktivieren bzw. deaktivieren Sie den Standby-Modus:
-
Halten Sie die Shift-Taste gedrückt.
-
Halten Sie die Einstellungstaste zwei Sekunden lang gedrückt.
Alle Lichter Ihres Launchkey schalten sich aus, und Sie befinden sich nun im Standby-Modus.
-
Drücken Sie erneut entweder die Shift- oder die Einstellungstaste, um den Standby-Modus zu verlassen.
Das Launchkey schaltet sich wieder ein.
Tipp
Der Standby-Modus schaltet lediglich die Lichter aus, daher senden die Regler Ihres Launchkey weiterhin MIDI-Daten.
Für einige Funktionen Ihres Launchkey müssen Sie eine Tastenkombination aus der Shift- oder einer ähnlichen Taste sowie einer sonstigen Taste drücken. Sie können dies aber auch vereinfachen, indem Sie die entsprechende Shift- oder vergleichbare Taste zunächst einfach zweimal betätigen und dann erst die andere Taste drücken.
Dies gilt für folgende Tasten:
-
Umschalttaste (Hochstelltaste)
-
Split: Zur einfacheren Auswahl eines Split-Punktes drücken Sie die Shift-Taste zweimal und halten Sie Split gedrückt.
