Launchkey 25-Geräteübersicht

Aktualisiert

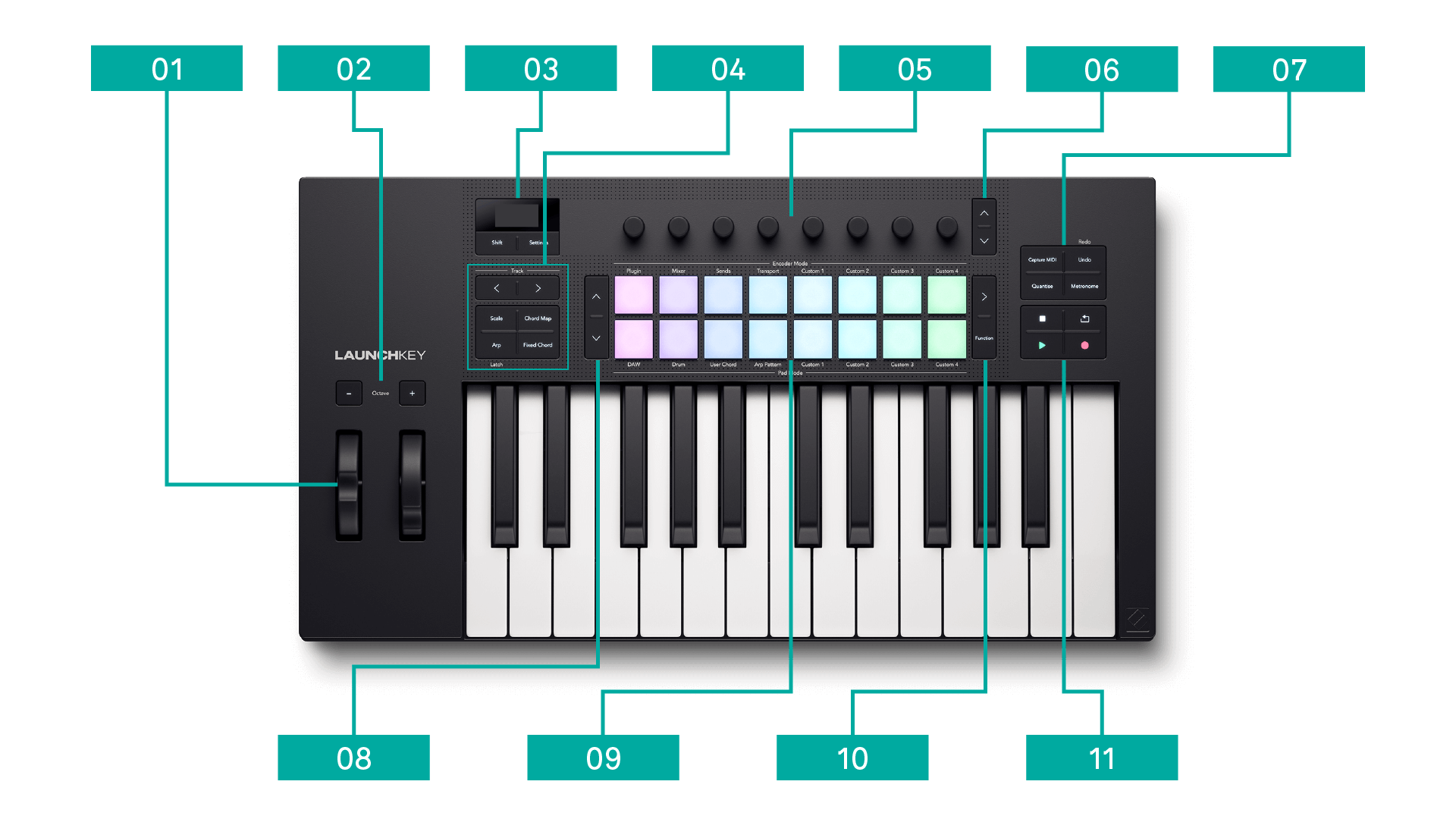

The Launchkey 25 with callouts running left to right along the top and bottom. Go to the text descriptions for more information on layout.

  1. Tonhöhen- und Modulationsräder.

    • Tonhöhenrad – verändern Sie die Tonhöhe der gespielten Note(n) und senden Sie Pitchbender-Meldungen.

    • Modulationsrad – ein zuweisbares Rad zur Steuerung beliebiger Hardware- oder Softwareparameter.

  2. Oktave + und Oktave - Tasten – transponieren Sie die Klaviatur in Oktaven. Drücken Sie beide Tasten gleichzeitig, um auf die Standard-Oktave zurückzusetzen.

  3. Bildschirm-, Shift- und Einstellungen-Tasten – der Bildschirm und die beiden direkt darunterliegenden Tasten.

    • Bildschirm – zeigt wichtige Informationen sowie visuelle Rückmeldungen zu Kontrollparametern und von DAWs an.

    • Shift-Taste – ermöglicht den Zugriff auf sekundäre Funktionen, die den Tasten zugewiesen sind und als Text auf der Vorderseite angezeigt werden.

    • Einstellungen-Taste – zum Aufrufen des Einstellungen-Menüs.

    • Um in den Standby-Modus zu wechseln, halten Sie die Shift- und Einstellungentaste zwei Sekunden lang gedrückt. Zum Beenden drücken Sie die Shift-Taste erneut.

  4. Die sechs Tasten unter dem Bildschirm:

    • Track-Tasten – zum Navigieren durch die Tracks in Ihrer DAW.

    • Tonleitermodus-Taste – aktiviert und steuert den Tonleitermodus.

    • Chord-Map-Taste – aktivieren und steuern Sie den Chord-Map-Modus.

    • Arp-Taste – aktivieren und steuern Sie den Arp-Modus.

      Latch-Taste – halten Sie Shift gedrückt und drücken Sie die Arp-Taste.

    • Fixed-Chord-Taste – aktivieren und steuern Sie den Fixed-Chord-Modus.

  5. Encoder – zuweisbare Encodersteuerungen.

  6. Pfeiltasten nach oben ˄ und unten ˅ zum Navigieren zwischen den Reihen von Enkodern bzw. Kontrollparametern.

  7. Workflow-Tasten – Ein Satz von vier Schaltflächen.

    • Capture-MIDI-Taste – stellen Sie kürzlich gespielte MIDI-Noten in unterstützten DAWs wieder her.

      • Quantise-Taste – löst in unterstützten DAWs die Quantisierungsfunktion aus, um Noten am Raster auszurichten.

    • Undo-Taste (Redo) – löst die Rückgängig-Funktion Ihrer DAW aus. Halten Sie Shift gedrückt und drücken Sie Undo, um die Wiederholen-Funktion auszulösen.

    • Quantise-Taste – löst in unterstützten DAWs die Quantisierungsfunktion aus, um Noten am Raster auszurichten.

    • Metronom-Taste – aktivieren Sie das Metronom in unterstützten DAWs.

  8. Links neben den Pads gelegene Pfeiltasten nach oben ˄ und unten ˅ – zum Navigieren zwischen den Pad-Reihen, z. B. beim Verschieben von Clips in Live oder zwecks Zugriffs auf andere Akkorde.

  9. Pads – 16 anschlagdynamische, aftertouch-fähige Pads mit je nach Pad-Modus wechselnder Funktion.

  10. Rechts von den Pads befinden sich:

    • > Taste – Szene-Starttaste.

    • Function-Taste – aktiviert verschiedene sekundäre Funktionen basierend auf dem Pad-Modus.

  11. Transport-Tasten – von links oben im Uhrzeigersinn: Stopp, Loop, Play und Record.

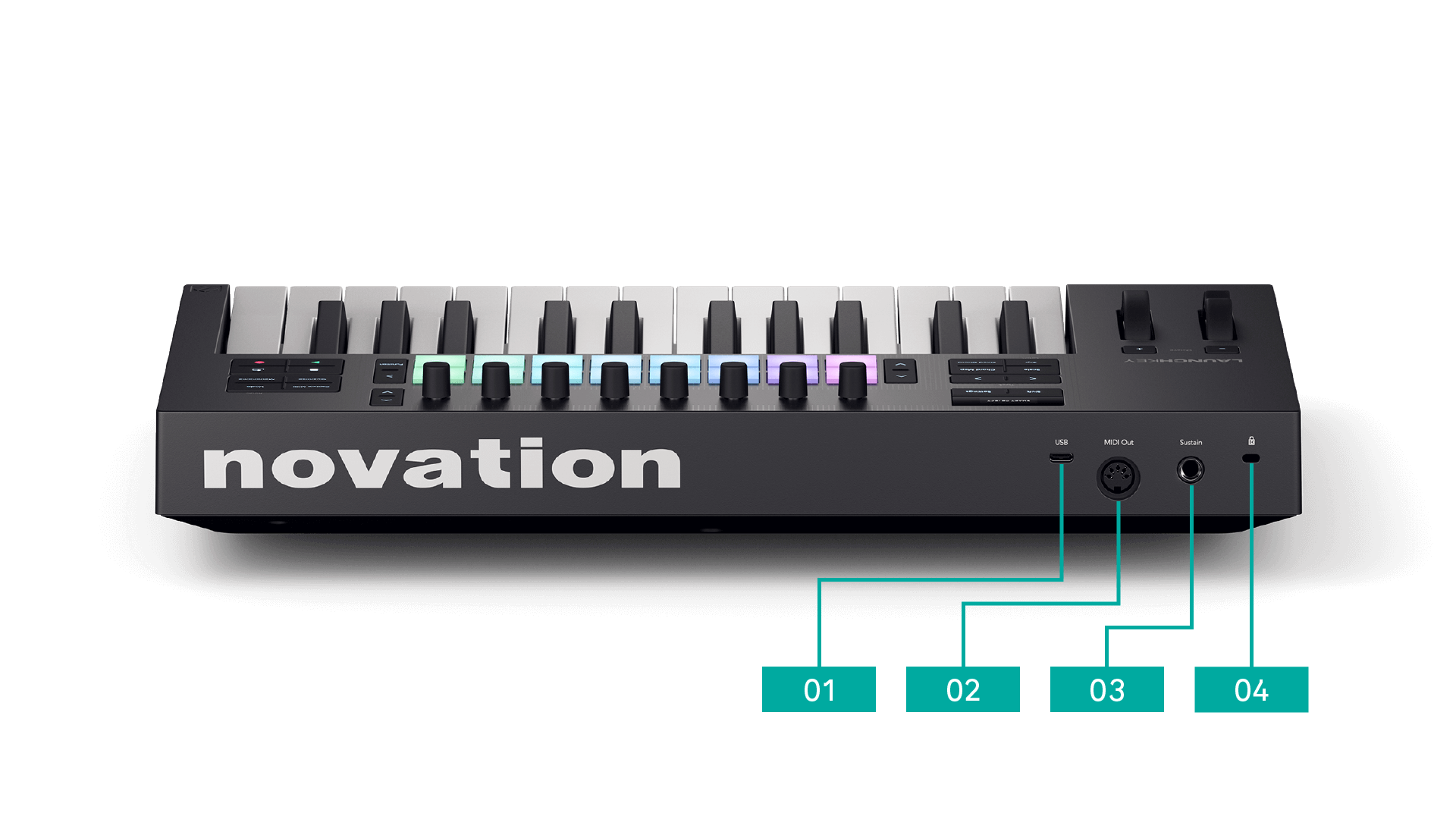

The back panel of the Launchkey MK4 25, with numbered left to right 1 to 4: USB, 5-pin DIN MIDI, 6.35mm Sustain jack, Kensington Lock.

  1. USB-Anschluss – ein Typ-C-USB-Anschluss. Sendet und empfängt Daten und versorgt Ihr Launchkey 25 mit Strom.

  2. MIDI-Ausgangsbuchse (5-polig DIN) - sendet MIDI von Ihrem Launchkey an externe MIDI-Hardware.

  3. Sustain-Eingang - schließen Sie ein Sustain-Pedal an (Expression-, Soft- und Sostenuto-Pedale werden nicht unterstützt).

  4. The Kensington lock icon. – Kensington-Schloss: Verwenden Sie ein Schloss, um Ihr Launchkey zu sichern und Diebstahl zu verhindern.

Drumpad-Tasten

In diesem Benutzerhandbuch unterstellen wir hinsichtlich der Tasten des Drum Pads Folgendes:

  • Die beiden Tasten links neben den Pads sind die Auf- und Abwärts-Tasten zum Navigieren zwischen den Pad-Reihen.

  • Die Pads sind von links nach rechts durchnummeriert, beginnend in der oberen Reihe (1–8) und sich fortsetzend in der unteren (9–16).

  • Die beiden Tasten rechts neben den Pads sind die > Szene-Starttaste und die Funktion-Taste.

A top-down view of the pads showing how we've numbered the pads throughout this user guide left to right, top row: 1 to 8, bottom row: 9 to 16.

Umschalttaste

Die Shift-Taste des Launchkey ermöglicht den Zugriff auf die Zweitfunktionen vieler Tasten. Um eine Zweitfunktion aufzurufen, halten Sie die Shift-Taste gedrückt und drücken Sie anschließend eine Taste, die über eine entsprechende Zweitfunktion verfügt. Nachfolgend finden Sie eine Übersicht aller Tasten mit einer Zweitfunktion, die über Shift erreichbar ist. Einige Funktionen unterscheiden sich je nach verwendeter DAW.

Mit derUmschalt-Taste können Sie Steuerelemente in der Vorschau anzeigen. Halten Sie dieUmschalt-Taste gedrückt und bewegen Sie ein Steuerelement; der Bildschirm zeigt den Wert an, ohne ihn zu ändern. Sie können die Umschalttaste auch zweimal drücken, um sie zu verriegeln.

Anmerkung

Wenn Sie die Umschalt-Taste gedrückt halten, leuchten alle anderen Tasten mit einer verfügbaren Umschalttastenfunktion auf.

Tabelle 1. Umschalttasten-Tastenkombinationen

Tastenkombination

Funktion

Umschalttaste + Plus-Oktavtaste (+)

Transponierung +

Umschalttaste + Minus-Oktave (-)

Transponierung -

Umschalttaste + Track-Taste nach links (<)

< Track-Taste nach links

Umschalttaste + Track-Taste nach rechts (>)

> Track-Taste nach rechts

Umschalttaste + Arp

Verriegelung

Umschalttaste + Rückgängig

Wiederherstellen

Tabelle 2. Kombinationen aus Umschalttaste und einem Pad

Tastenkombination

Funktion

Umschalttaste + Pad 1

Enkoder-Modus: Plugin

Umschalttaste + Pad 2

Enkoder-Modus: Mischpult

Umschalttaste + Pad 3

Enkoder-Modus: Sends

Umschalttaste + Pad 4

Enkoder-Modus: Transport

Umschalttaste + Pad 5

Enkoder-Modus: Benutzerdefiniert 1

Umschalttaste + Pad 6

Enkoder-Modus: Benutzerdefiniert 2

Umschalttaste + Pad 7

Enkoder-Modus: Benutzerdefiniert 3

Umschalttaste + Pad 8

Enkoder-Modus: Benutzerdefiniert 4

Umschalttaste + Pad 9

Pad-Modus: DAW

Umschalttaste + Pad 10

Pad-Modus: Drum

Umschalttaste + Pad 11

Pad-Modus: User Chord

Umschalttaste + Pad 12

Pad-Modus: Arp Pattern

Umschalttaste + Pad 13

Pad-Modus: Benutzerdefiniert 1

Umschalttaste + Pad 14

Pad-Modus: Benutzerdefiniert 2

Umschalttaste + Pad 15

Pad-Modus: Benutzerdefiniert 3

Umschalttaste + Pad 16

Pad-Modus: Benutzerdefiniert 4

Standby-Modus

Mit der Shift-Taste Ihres Launchkey können Sie Ihr Launchkey auch in den Standby-Modus versetzen. Im Standby-Modus können Sie Ihr Launchkey weiterhin an das Stromnetz oder an Ihren Computer angeschlossen lassen, während alle Lichter ausgeschaltet sind.

So aktivieren bzw. deaktivieren Sie den Standby-Modus:

  1. Halten Sie die Shift-Taste gedrückt.

  2. Halten Sie die Einstellungstaste zwei Sekunden lang gedrückt.

    Alle Lichter Ihres Launchkey schalten sich aus, und Sie befinden sich nun im Standby-Modus.

  3. Drücken Sie erneut entweder die Shift- oder die Einstellungstaste, um den Standby-Modus zu verlassen.

    Das Launchkey schaltet sich wieder ein.

Tipp

Der Standby-Modus schaltet lediglich die Lichter aus, daher senden die Regler Ihres Launchkey weiterhin MIDI-Daten.

Sperrung der Umschalt- und ähnlicher Tasten

Für einige Funktionen Ihres Launchkey müssen Sie eine Tastenkombination aus der Shift- oder einer ähnlichen Taste sowie einer sonstigen Taste drücken. Sie können dies aber auch vereinfachen, indem Sie die entsprechende Shift- oder vergleichbare Taste zunächst einfach zweimal betätigen und dann erst die andere Taste drücken.

Dies gilt für folgende Tasten:

  • Umschalttaste (Hochstelltaste)
